Электронные проекты великолепны, и вы можете узнать очень много и сделать много интересных схем с дешевыми компонентами и очень небольшим количеством инструментов. По мере развития вы можете подумать, что вам нужна полностью оборудованная лаборатория со всеми видами специализированного оборудования на вашем рабочем столе, но вы можете сделать многое с очень ограниченным оборудованием.

Один из первых предметов, который чрезвычайно удобен; после, возможно, нескольких плоскогубцев, кусачек и отверток, это бюджетный цифровой мультиметр.

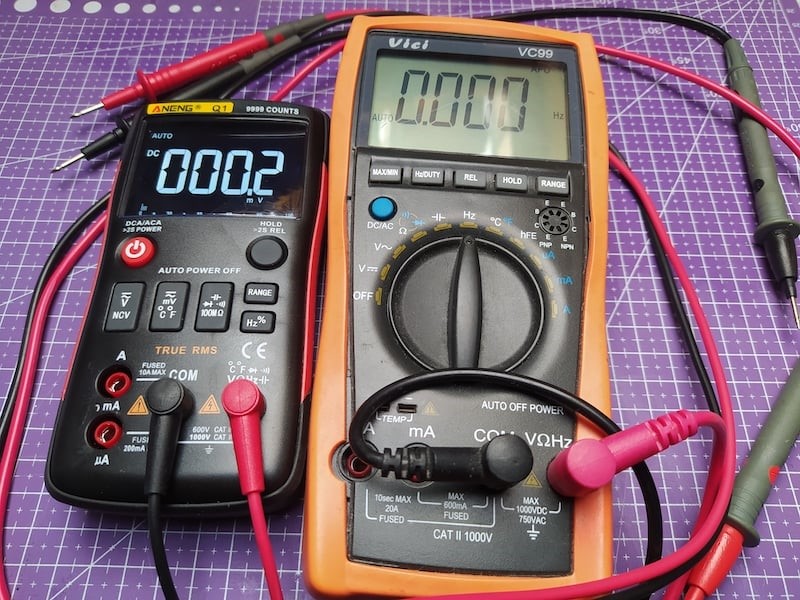

Цифровые мультиметры (часто называемые DMM) невероятно удобны и могут выполнять огромное количество измерений, которые могут быть полезны вам в ваших электронных проектах. На самом деле, большинство из них делают так много вещей, что мы не можем охватить все, что они могут делать! Давайте рассмотрим некоторые из способов, которыми DMM может быть полезен в вашем проекте.

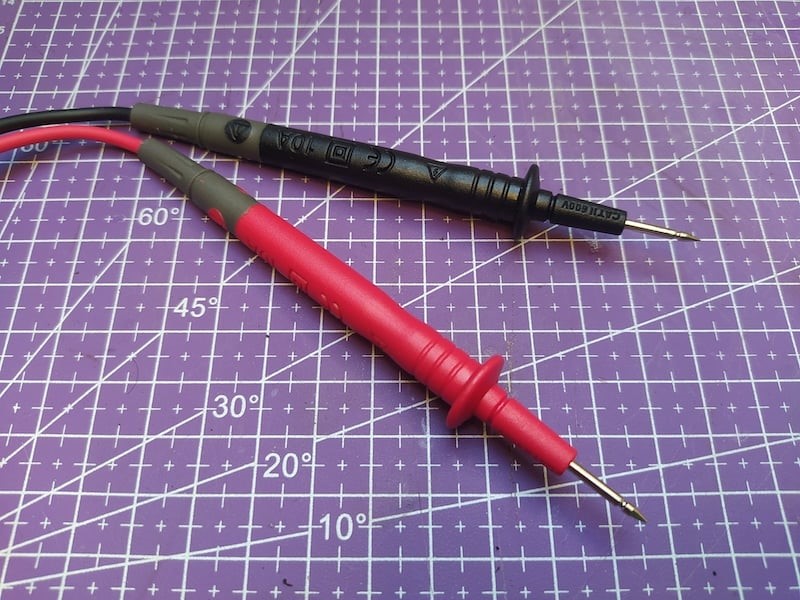

Большинство DMM имеют два щупа, подключенных к гнездам, один черный и один красный, обозначающие положительный и отрицательный полюса. В большинстве случаев ваши щупы будут подключены к 2 гнездам, обозначенным XXX, что означает, что DMM настроен на измерение напряжений и других параметров, но не тока, что требует подключения DMM к цепям другим способом, подробнее об этом позже.

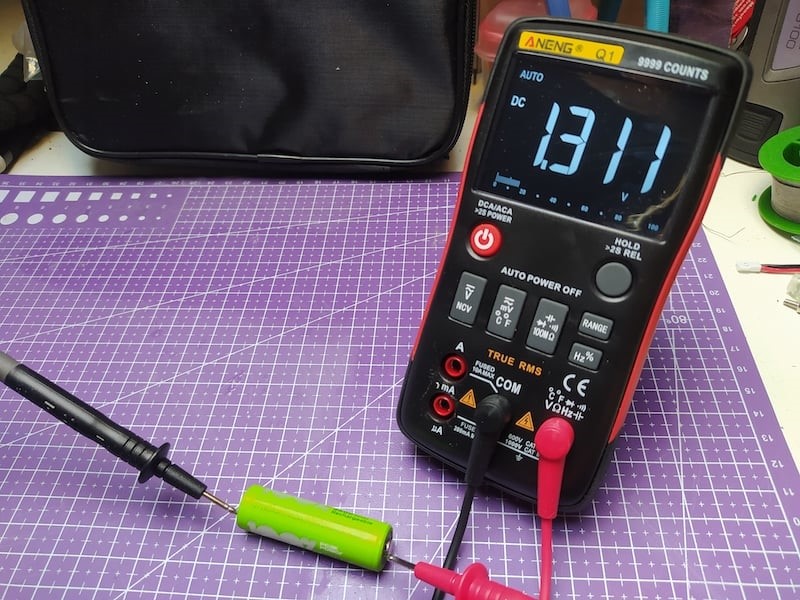

Действительно распространенное применение мультиметров в электронных проектах — измерение постоянного напряжения. Допустим, вы подключили макетную плату для эксперимента, а затем подключили батарею, но эксперимент не включился, вашей первой мыслью может быть проверить батарею. Установка мультиметра в режим постоянного тока и поднесение наконечников щупов к обоим концам батареи покажет напряжение батареи, что может указывать на необходимость замены батареи. Аналогично вы также можете использовать настройку постоянного напряжения для проверки различных частей вашей схемы, чтобы посмотреть напряжение в разных областях. Держите черный щуп подключенным к отрицательному концу батареи, а затем используйте красный положительный щуп, чтобы исследовать напряжение в разных областях.

Измерения постоянного напряжения иногда могут иметь и другие применения. Одно из них, которое мы часто используем, — это проверка полярности элементов. Хорошим примером является то, что некоторые батареи не имеют отличительных признаков на обоих концах, и может быть сложно определить, какой конец есть какой. Если вы измеряете напряжение такой батареи, скажем, ячейки 18650 без маркировки, если вы подключите положительный щуп к неизвестному концу ячейки, и это окажется отрицательным концом, все, что произойдет, — это напряжение батареи будет представлено как отрицательное значение. Это все равно даст правильное числовое значение напряжения, но скажет вам, что щупы подключены наоборот, это означает, что вы можете правильно определить полярность батареи.

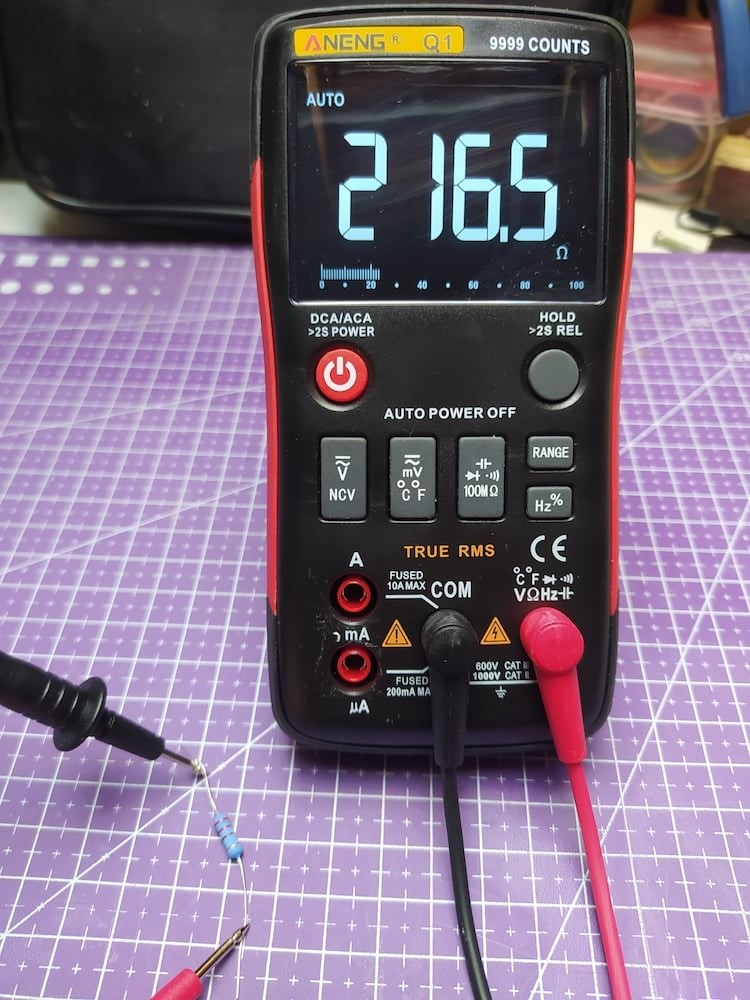

Если вы когда-либо возились с электроникой, вы наверняка сталкивались с использованием резисторов. На резисторах есть полоски разных цветов, по которым можно расшифровать значение резистора в омах. Это увлекательное занятие, и его стоит изучить, но оно также может занять некоторое время, особенно если у вас есть проект с большим количеством различных резисторов, которые нужно отсортировать. Цифровые мультиметры способны измерять сопротивление, а некоторые цифровые мультиметры являются «автоматически диапазонными», этот тип особенно полезен, поскольку вы можете подключить щупы к любому концу резистора любого номинала, и он будет изменять диапазон, чтобы дать вам правильное значение. Цифровые мультиметры без автоматического диапазона имеют отдельные настройки, которые вам также нужно переключать для каждого диапазона значения сопротивления, поэтому часто вам нужно примерно знать, составляет ли сопротивление всего несколько Ом или несколько миллионов Ом. Цифровые мультиметры с автоматическим диапазоном сейчас очень распространены и доступны в бюджетном сегменте мультиметров, поэтому, если это ваш первый измеритель, обязательно ищите эту функцию.

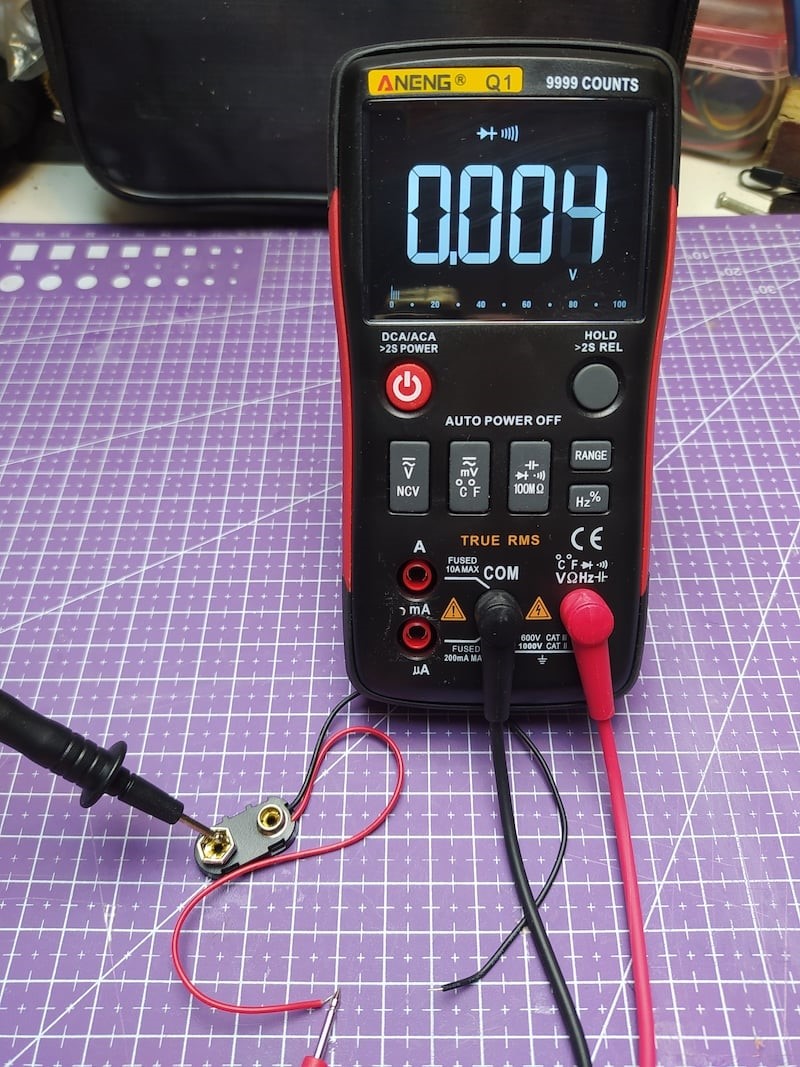

Еще одна очень полезная функция большинства мультиметров — проверка целостности цепи. При выборе этой функции устройство будет издавать звуковой сигнал всякий раз, когда между щупами есть соединение, которое можно проверить, просто соединив металлические наконечники щупов. Проверка целостности цепи очень полезна по ряду причин. Очевидное применение — вы можете проверить провода, которые используете в своем проекте, чтобы убедиться, что они не оборваны внутри изоляции. Вы также можете выяснить, что подключено, например, при использовании зажима для батареи PP3 может быть трудно увидеть, какой разъем батареи подключен к положительному и отрицательному полюсам, с помощью средства проверки целостности цепи вы можете увидеть, какой из них подключен к какому. Еще одно отличное применение проверки целостности цепи — проверка близких паяных соединений, которые не должны быть соединены. Иногда легко создать крошечный «мостик» из припоя между двумя контактными площадками, которых там не должно быть, проверка того, что площадки не соединены и не издают звуковой сигнал, — невероятно полезный трюк.

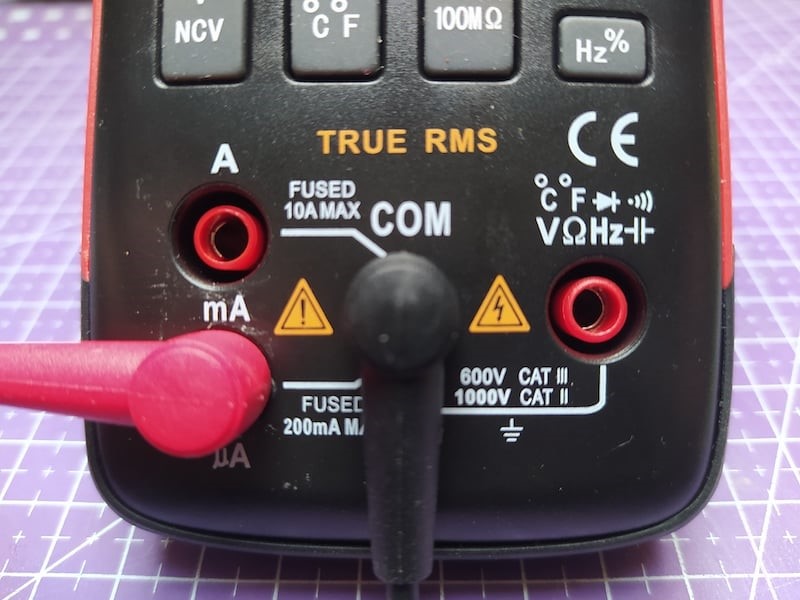

Наконец, вы можете переставить щупы в другие гнезда, что позволит мультиметру считывать текущее использование цепи. В этом режиме вы делаете DMM частью цепи, создавая соединение так, что через DMM протекает ток, как будто DMM и его щупы являются одним куском провода. При установке DMM в режим тока DMM измеряет и отображает текущее использование на экране. Вам нужно быть осторожным с этим режимом, чтобы случайно не подключить DMM таким образом, который может вызвать короткое замыкание, и не забудьте поменять щупы перед измерением любого напряжения, так как это может привести к короткому замыканию.

В качестве меры безопасности большинство цифровых мультиметров оснащены предохранителями на случай короткого замыкания, и хотя многие мультиметры рассчитаны на работу от электросети, мы рекомендуем использовать мультиметр только в проектах с питанием от батарей и маломощных устройствах.
