Современный осциллограф — бесценный инструмент, используемый исследователями, инженерами, техниками, студентами и любителями для проектирования, отладки, развертывания и ремонта современных электронных конструкций.

На самом простом уровне осциллограф позволяет пользователям визуализировать поведение сигнала, отображая его напряжение в течение определенного периода времени. Но настройка, использование и интерпретация собранных данных могут оказаться для многих непостижимыми, а богатство новых возможностей, предоставляемых цифровыми осциллографами, часто неизвестно.

Используя сочетание видео и печатных материалов, этот сайт посвящен предоставлению ответов на эти фундаментальные вопросы об осциллографах. А сайте Магазина Gtest®  www.gtest.com.ua

В настоящем эссе присутствуют 5 основных разделов:

• Определения и концепции осциллографов

• Запуск

• Целостность сигнала

• Расширенный анализ

• Управление подключением и данными

 Определения и концепции осциллографа

В этом разделе мы рассмотрим основные термины и спецификации, что они означают и почему они важны для вас. Мы также рассмотрим основные элементы управления приборами и как они работают.

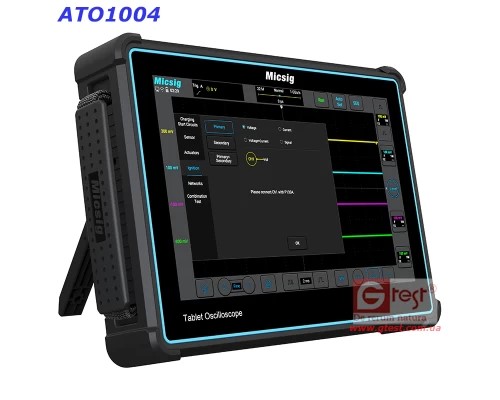

 Micsig ATO1004 Многофункциональный автомобильный планшетный осциллограф

Что означает полоса пропускания?

Базовая концепция определения того, какой объем вам нужен, заключается в понимании ключевой характеристики производительности осциллографа, полосы пропускания. Выбор правильной полосы пропускания обеспечивает надежные и точные измерения

 Частота дискретизации versus глубина памяти

Способность цифровых осциллографов делать длинные захваты напрямую связана с соотношением между частотой дискретизации инструментов и глубиной памяти. Изучите, как взаимодействуют эти два фактора и как они влияют на ваши измерения. Ряд статей на эту тему присутствует в разделе СТАТЬИ Магазина Gtest®  www.gtest.com.ua

Горизонтальная система и элементы управления

Горизонтальные элементы управления позволяют позиционировать сигнал по оси времени X, а также настраивать параметры масштабирования по времени.

Вертикальная система и элементы управления

Вертикальные элементы управления позволяют регулировать настройки масштабирования амплитуды, пределы полосы пропускания и затухание пробника, а также позиционировать сигнал по вертикальной оси.

Проведение первого измерения

Содержит обзор того, как быстро и легко начать проводить измерения на осциллографе. Ряд статей на эту тему присутствует в разделе СТАТЬИ Магазина Gtest®  www.gtest.com.ua

 Запуск измерений (Триггер)

Для того, чтобы четко отображать и анализировать сигнал, прибору нужна последовательная начальная точка для сбора данных. Это называется запуском и управляется системой запуска прибора.

 Введение в понятие «триггеринг»

Обзор того, что такое триггеринг, почему он важен, а также некоторые ключевые термины, связанные с ним. Ряд статей на эту тему присутствует в разделе СТАТЬИ Магазина Gtest®  www.gtest.com.ua

Использование запуска по фронту

Запуск по фронту использует нарастающий или падающий фронт сигнала для запуска осциллографа.

Использование импульсного запуска

Импульсный запуск использует ширину импульса для определения момента запуска осциллографа

Использование задержки запуска

Задержка срабатывания используется для срабатывания, когда разница во времени между переходами сигнала не достигает минимальных пороговых значений или превышает максимальные пороговые значения.

Использование триггера N-го края сигнала

Триггер Nth Edge Trigger используется для запуска после прохождения определенного количества импульсов, помогая запускать и отлаживать сложные последовательные шаблоны.

Использование триггера настройки и удержания

Триггер установки и удержания используется для проверки минимального времени, в течение которого данные остаются стабильными после перехода часов.

Использование триггера Runt (т.н. Коротышка)

Синхронизация по ранту используется для запуска осциллографа, когда рант-импульс не проходит ни нижнюю, ни верхнюю точку срабатывания.

Использование последовательной шины запуска

Последовательная шина запуска используется для запуска осциллографа на основе определенного поведения, команды или набора данных, обнаруженных на последовательной шине.

Использование запуска по шаблону

Запуск по шаблону используется для запуска осциллографа при выполнении нескольких условий сигнала в цифровой системе.

 Использование запуска по длительности

Подобно запуску по шаблону, запуск по длительности используется для запуска осциллографа при выполнении нескольких условий сигнала в зависимости от того, как долго сохраняется желаемое состояние.

Использование запуска по наклону

Запуск по наклону используется для запуска осциллографа на основе времени нарастания или спада сигнала

Целостность сигнала

Для точного измерения поведения вашей системы необходимо понимать факторы, влияющие на вашу систему сбора данных, такие как нагрузка, шум и настройка прибора. Ряд статей на эту тему присутствует в разделе СТАТЬИ Магазина Gtest®  www.gtest.com.ua

Основы зондирования

Подключение к тестируемому устройству имеет решающее значение для точности измерений. Изучите основные части системы зондирования и то, что они делают.

Компенсация пробника

Для обеспечения точности сигнала системы критически важно, чтобы зонды были скомпенсированы относительно прибора. Избыточная или недостаточная компенсация зондов может привести к искажениям измерений и плохим результатам.

Алгоритмы получения сигнала

Определите для себя три основных метода сбора данных: автоматический запуск, обычный запуск и однократный запуск, а также разберитесь, почему вы бы использовали каждый из них. Информации об этом в Интернет и Youtube более, чем достаточно

Режимы сбора данных

Узнайте больше о четырех основных режимах сбора данных: «Обычный», «Усредненный», «Обнаружение пиков» и «Высокое разрешение», а также о преимуществах использования каждого режима.

Высокий импеданс против импеданса 50 Ом

Разберитесь, почему входы с импедансом 50 Ом могут улучшить точность высокоскоростных сигналов за счет устранения отражений, вызванных ёмкостью или индуктивностью.

Соединение переменного/постоянного тока

Связь по переменному току удаляет постоянную составляющую сигнала, что упрощает анализ сигналов с большим смещением постоянного тока.

Токовые пробники

Токовый пробник позволяет проводить безопасные и удобные измерения без необходимости последовательного подключения пробника к цепи или добавления шунта.

 Дифференциальные пробники

Дифференциальные пробники позволяют безопасно измерять сигналы высокого напряжения и сигналы, не имеющие заземления.

 Расширенный анализ

Современный цифровой осциллограф может выполнять множество специальных аналитических задач, позволяющих пользователю быстро и легко получить ответ.

Использование стандартных измерений

Осциллограф оснащен множеством стандартных измерений, которые помогут вам быстро найти первопричину проблем в вашей конструкции.

Использование математических операций

Математические функции позволяют выполнять вычисления над одним или несколькими сигналами, обеспечивая быстрое сравнение сигналов и позволяя расширенное моделирование более сложных форм сигналов.

Использование анализа БПФ

БПФ (быстрое преобразование Фурье) позволяет визуализировать и анализировать временные данные в частотной области. Ряд статей на эту тему присутствует в разделе СТАТЬИ Магазина Gtest®  www.gtest.com.ua

Использование режима регистрации

Упрощенный метод захвата, поиска и анализа форм волн с течением времени.

Использование анализа «Прошел/Не прошел»

Используя легко определяемую маску, осциллограф может выполнять тесты «прошел/не прошел», чтобы быстро определить выходящие за пределы допустимых значений условия в тестируемой системе.

Использование цифровой фильтрации

Цифровая фильтрация позволяет пользователям отделять гармоники от сложных составных сигналов и ослаблять мощность в определенных полосах частот.

Использование последовательного декодирования

Serial Decode позволяет пользователю просматривать трафик последовательной шины в удобном для чтения формате.

Использование курсоров

Используйте курсоры для проведения измерений между определенными точками на захваченной форме волны..

Режимы измерений фазы и задержки

Быстрое определение задержки и фазы между несколькими каналами с использованием стандартных измерений задержки и фазы помогает выявлять системные взаимодействия и проблемы синхронизации.

Использование высокой скорости захвата формы волны для обнаружения редкой аномалии

Высокая скорость захвата формы сигнала ограничивает «мертвое время» между захватами и увеличивает вероятность захвата редких событий.

Использование глубокой памяти для ускорения отладки вашего проекта

Посмотрите, как большая длина записи позволяет делать более продолжительные снимки с более высоким разрешением, сокращая время, необходимое для обнаружения трудноуловимых проблем.

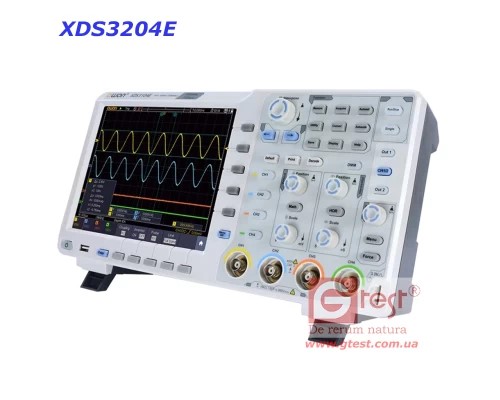

XDS3204E осциллограф, 200 МГц, 4 канала

Связь и управление данными

Сохранение, перемещение и обмен данными являются важной частью процесса проектирования. Современный цифровой осциллограф дает вам потрясающие инструменты для экономии времени.

Удаленный мониторинг и управление вашим прибором с помощью UltraScope

 Легко подключайтесь, управляйте и контролируйте ваш прицел через USB или Ethernet с помощью утилиты UltraScope. Идеально подходит для удаленного управления, мониторинга, сбора данных и поддержки распределенных сред

Подключение UltraScope по локальной сети

 Утилиты таких производителей осциллографов, как OWON/ SIGLENT /RIGOL упрощают подключение и настройку вашего диапазона Ethernet. Не бойтесь настраивать удаленный мониторинг и среду.

Сохранение CSV-данных на USB-накопитель

Извлечение данных из вашего диапазона для передачи другим членам команды или использования в других программах анализа становится простым благодаря нашей функции загрузки на USB-накопитель.

Создание снимка экрана

Легко захватывайте снимок экрана напрямую через USB или через программное обеспечение UltraSigma. Используйте данные захвата области для обмена с товарищами по команде или для включения в отчеты об испытаниях.

Режим создания произвольных волн просто из данных осциллографа

Легко захватить опорную форму сигнала с вашего осциллографа, а затем сгенерировать этот сигнал с помощью вашего генератора произвольных функций.Ценная возможность при получении характеристик приемников, прототипов или завершении испытаний на соответствие требованиям или стресс-тестов.
