ФЛАГМАНСКИЙ ОСЦИЛЛОГРАФ SIGLENT

Siglent представляет новый флагманский цифровой запоминающий осциллограф

Материал подобран, переведён и редактирован официальным представителем Siglent Technologies в Украине – Магазином Gtest®. Картинки публикуются с любезного разрешения SIGLENT. Такого рода модели приборов поставляются только под заказ.

Новая линейка осциллографов SDS7000A от Siglent включает в себя две модели: SDS7404A и SDS7304A, в качестве лучших предложений, с полосой пропускания 4 ГГц и 3 ГГц.

Компания Siglent Technologies представила новый осциллограф SDS7000A в двух вариантах модели. Две модели, SDS7404A и SDS7304A, имеют четыре аналоговых канала и 16 цифровых каналов с полосой пропускания 4 ГГц и 3 ГГц соответственно. Оба обеспечивают частоту дискретизации до 20 Гвыб/с, обеспечивают 12-битное аппаратное вертикальное разрешение и скорость захвата сигналов до одного миллиона осциллограмм/с. В качестве объема хранения массивов данных эта серия имеет стандартную глубину памяти 500 Мбит/канал с возможностью установки 1 Гбит/канал. Осциллографы имеют минимальный уровень шума 220 μVRMS при полосе пропускания 4 ГГц.

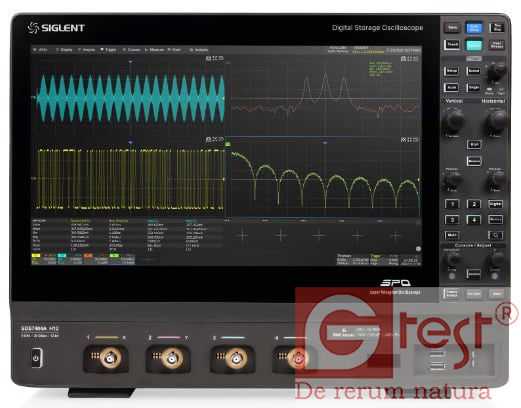

Цифровой запоминающий осциллограф модельного ряда Siglent SDS700A

SDS7000A основан на процессоре x86 с архитектурой отраслевого стандарта (ISA) и 15,6-дюймовым емкостным сенсорным экраном высокой четкости, обеспечивающим улучшение скорости отклика и общей работы осциллографа.

Высокопроизводительные компьютеры с осциллографическим приложением

Как и наши личные телефоны, современный осциллограф представляет собой высокопроизводительный цифровой компьютер с пользовательским интерфейсом, ориентированным на конкретные приложения. Новая линия Siglent не является исключением. Устройство оснащено знакомой панелью ввода-вывода с HDMI, DisplayPort и DVI для отображения на внешнем мониторе. Он также включает в себя два Ethernet, четыре USB 3.0, три аудио интерфейса 3,5 мм и разъем DB9 RS232. На задней панели имеется пять разъемов BNC, источник питания переменного тока и порт USB-B.

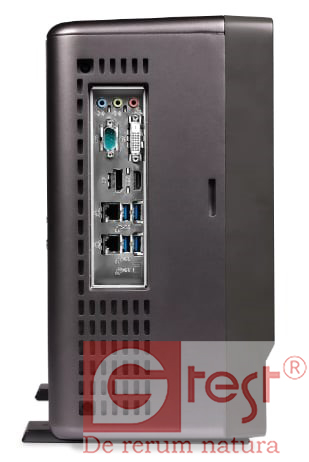

Боковая панель осциллографа

Процессор x86 для повышения производительности по сравнению с предыдущими аналогичными моделями

В предыдущей флагманской линейке, серии SDS6000A, использовалась FPGA AMD Kintex UltraScale+ для повышения производительности по сравнению с более ранними моделями. В SDS7000A компания Siglent применила другой подход к повышению производительности и установила процессор x86. Siglent не публикует подробности, но, судя по стандартной плате ввода-вывода и дополнительным аксессуарам PCIe, она основана на материнской плате PCIe, соответствующей отраслевому стандарту. Это высвободит инженерные ресурсы для подразделов специального аппаратного обеспечения/модернизации, обеспечит большую универсальность в возможностях внутреннего расширения и добавит гибкости при отображении выводных данных. Фактически, с помощью внешнего монитора HDMI или DisplayPort вы можете отображать выходные данные осциллографа с разрешением 4K.

Наряду с увеличением пропускной способности по сравнению с SDS6000A, SDS7000A улучшает аппаратную 8-битную вертикальную выборку предыдущей модели с 12-битным вертикальным разрешением. 12-битные сигналы представляют собой выборки с частотой 20 млрд отсчетов/с и до 1 гигапикселя (!!) на захват. Он может захватывать до 50 мс при максимальной частоте выборки без перерывов.

Специальные дополнения к тестовым сценариям

Siglent комплектует новые осциллографы рядом аксессуаров, которые упрощают реализацию конкретных задач по тестированию. Пользователи могут приобрести дополнительное программное обеспечение для тестирования в соответствии 1000Base-T, 100-Base-TX, 100Base-T1 и USB2. Эти пакеты программного обеспечения автоматизируют большую часть тестирования на соответствие с помощью шаблонов и визуальных индикаторов, что позволяет создать среду тестирования на соответствие, более похожую на производственную.

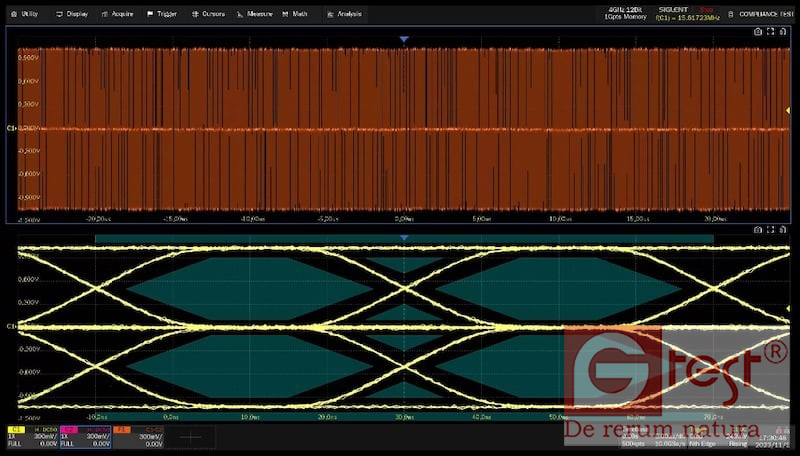

Дисплей тестирования соответствия 100Base-TX.

В дополнение к осциллографу Siiglent также предлагает программные модули для расширения глубины памяти для различных анализов, функции декодирования сигналов протокола и специальные генераторы сигналов.

Пробник в комплекте для работы без предварительной настройки

Нередко осциллографы продаются без пробников или с дешевыми и недорогими пробниками. SDS700A поставляется с самым эффективным дифференциальным пробником Siglent. SAP5000D работает с полосой пропускания до 5 ГГц и также совместим с предыдущими моделями. Он имеет высокое входное сопротивление (20 кОм) и низкую входную емкость (400 фФ) и обеспечивает точность смещения и усиления по постоянному току с погрешностью менее 3%.
