Первый в мире осциллограф с частотой обновления более 4,5 млн сигналов в секунду

Магазин Gtest(R) предлагает широкую номенклатуру Осциллографов и Анализаторов Спектра на приводимой страничке сайта в самом конце настоящего Раздела, а также рекомендуемые приборы и статьи для самообразования

• Непревзойденная скорость обновления позволяет пользователям быстро находить аномалии сигнала

• Самый низкий уровень шума при измерении и самое высокое вертикальное разрешение

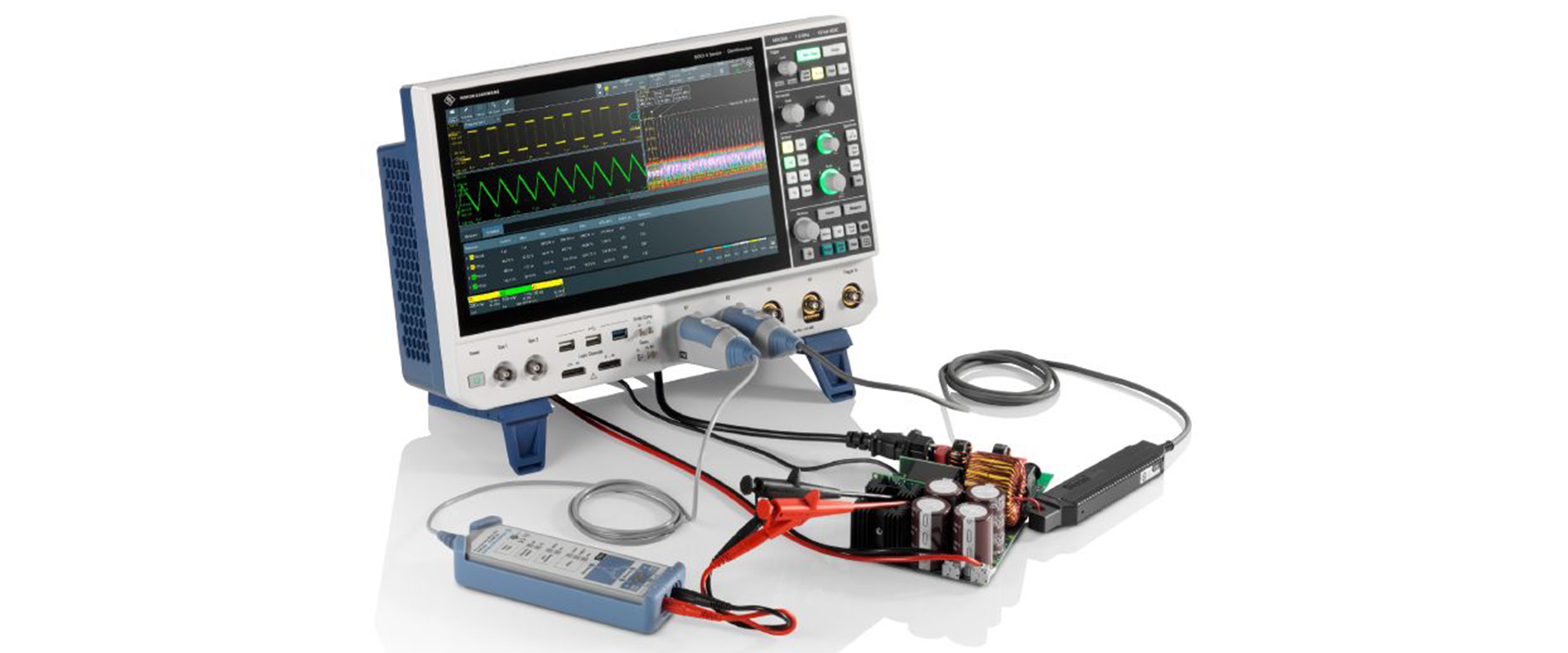

Манчестер (Великобритания) и Наникон (Швейцария) – Ведущий дистрибьютор электронных и технических компонентов Distrelec теперь поставляет на склад новый осциллограф Rohde & Schwarz (R&S) серии MXO 4 – первый в мире, предлагающий скорость обновления в реальном времени 4,5 миллиона сигналов в секунду, что позволяет инженерам видеть больше редких событий, чем это возможно с любым другим прибором. Пользователи могут не только захватывать больше сигналов, но и измерять их более точно.

Предлагая лучшее в отрасли сочетание производительности и ценности, серия R&S MXO 4 является первой из нового поколения осциллографов с 12-битным АЦП на всех частотах дискретизации. 12-битное вертикальное разрешение приборов (18 бит с HD) обеспечивает в 16 раз больше разрешения традиционных 8-битных осциллографов без какого-либо ущерба для точности измерений. Пользователи могут видеть более четкие сигналы с деталями сигнала, которые в противном случае были бы скрыты шумом. Помимо превосходного вертикального разрешения, эти новые осциллографы имеют самый низкий в отрасли системный шум измерения 22 мкВ переменного тока (RMS) при 1 мВ/дел.

Состоящая из пяти моделей с полосой пропускания от 200 МГц до 1,5 ГГц, серия R&S MXO 4 также может похвастаться самой глубокой в отрасли стандартной памятью сбора данных в 400 млн точек на всех четырех каналах и опциональной 800 млн точек с чередованием. В основе нового осциллографа лежит специализированная интегральная схема (ASIC) MXO-EP (экстремальная производительность), которая обрабатывает 200 Гбит/с. R&S MXO 4 имеет в 100 раз больше стандартной памяти сопоставимых приборов, а контроллер памяти в MXO-EP гарантирует, что осциллограф остается отзывчивым с глубокой памятью.

Другие функции, которые ставят серию R&S MXO 4 выше аналогичных осциллографов, включают самое быстрое время повторной установки триггера на рынке 21 нс, лучший в своем классе джиттер триггера

< 1 пс и самый чувствительный в отрасли триггер с вертикальным делением 1/10 000 (пользователи могут применять цифровые фильтры для подавления шума, чтобы получить максимально точный доступный триггер). Обеспечивая частоту дискретизации до 5 ГГц, осциллограф также может захватывать до 80 мс последовательностей включения или выключения питания с самым высоким разрешением выборки 200 пс.

Дополнительные новаторские функции R&S MXO 4 включают самую быструю и точную функцию анализа спектра в своем классе (а также ведущий в отрасли двухканальный анализ протокола). Осциллограф имеет скорость сбора спектра 45 000 БПФ/с, что позволяет захватывать паразитные события спектра, особенно во время отладки ЭМП. Прибор также стал простым в использовании — теперь на его освоение уйдет всего 15 минут благодаря интуитивно понятному пользовательскому интерфейсу и R&S SmartGrid на 13,3-дюймовом емкостном сенсорном экране с разрешением Full HD.
