КОМПЕНСАЦИЯ ПРОБНИКОВ НА ПРИМЕРЕ ОСЦИЛЛОГРАФА OWON SDS7102

Компенсация пробников, настройка коэффициента их затухания, регулировка вертикальной и горизонтальной систем осциллографа, а также триггера -наиважнейшие составляющие правильной настройки прибора перед началом егоэксплуатации для получения от него (осциллографа) максимально достоверных показаний.

На эту тему следовало бы написать целую статью, но пока ограничимся малым: Рассмотрим эти процедуры на примере осциллографа OWON SDS7102 (SDS7102E).

Инструкции по эксплуатации SDS7102 как в сокращённом варианте, так и подробной версии, как для начинающих пользователей, так и опытных специалистов присутствуют на страничке сайта: SDS7102 портативный осциллограф, 2х100МГц, 10М точек

Напоминаю, что осциллограф SDS7102 поставляется как в стационарной, так и портативной версиях (при установке аккумуляторной батареи - в наличии на складе Магазина Gtest(R))

Как реализовать компенсацию пробников

При первом подключении зонда к любому входному каналу выполните эту регулировку, чтобы сопоставить пробник с входным каналом. Пробник, который не компенсирован или имеет отклонение компенсации, приведет к ошибке измерения. Для регулировки компенсации пробника выполните следующие шаги:

1. Установите коэффициент затухания пробника в меню как 10X и переключателя в пробнике как 10X (см. «Как установить коэффициент затухания зонда» на стр. 14 Инструкции по Эксплуатации) и подключите пробник к каналу CH1. Если используется наконечник крючка пробника, убедитесь, что он находится в тесном контакте с пробником. Подключите наконечник пробника к сигнальному разъему компенсатора пробнка и подключите зажим опорного провода к разъему заземляющего провода разъема пробника, а затем нажмите кнопку «Автонастройка».

2. Проверьте отображаемые формы сигналов и отрегулируйте пробник до достижения правильной компенсации (см. Рисунок 4-8 и Рисунок 4-9).

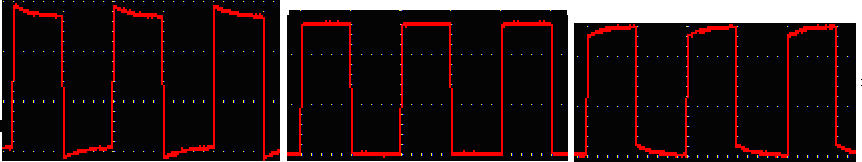

Избыточная компенсация      Правильная компенсация      Недостаточная компенсация

1. При необходимости повторите указанные шаги

.

Рисунок 4-9 Регулировка пробника

Как установить коэффициент затухания пробника

Пробник имеет несколько коэффициентов затухания, которые будут влиять на коэффициент вертикального масштабирования осциллографа.

Чтобы изменить или проверить коэффициент затухания пробника в меню осциллографа:

(1) Нажмите кнопку меню функций используемых каналов (CH1 MENU или CH2 MENU).

(2) Нажмите кнопку H3, чтобы отобразить меню пробника; нажмите кнопку F1, чтобы выбрать Attenu. В меню в левой части экрана поверните ручку M, чтобы выбрать правильное значение, соответствующее пробнику.

Эта настройка будет действительна все время, пока ее снова не изменят.

Внимание:

По умолчанию коэффициент затухания пробника на приборе установлен на 10X. Убедитесь, что установленное значение переключателя затухания в пробнике совпадает с выбором меню коэффициента затухания пробника в осциллографе.

Установленные значения переключателя пробника составляют 1X и 10X (см. рисунок 4-10).

Рисунок 4-10 Переключатель затухания

Внимание:

Когда переключатель ослабления установлен на 1X, пробник ограничит полосу пропускания осциллографа в 5 МГц. Чтобы использовать полную полосу пропускания осциллографа, переключатель должен быть установлен на 10X.

Как реализовать самокалибровку

Приложение самокалибровки может быстро привести осциллограф в оптимальное состояние для получения наиболее точного значения измерения. Вы можете выполнить эту прикладную программу в любое время. Эту программу необходимо выполнять всякий раз, когда изменение температуры окружающей среды составляет 5℃ или более.

Перед выполнением самокалибровки отсоедините все датчики или провода от входного разъема. Нажмите кнопку «Utility», затем нажмите кнопку H1, чтобы вызвать меню функций; поверните ручку M, чтобы выбрать «Adjust». Нажмите кнопку H2, чтобы выбрать опцию «Self Cal»; запустите программу после того, как все будет готово.
