Новинки от SIGLENT. 4 GHz осциллограф модельного ряда SDS7000A.

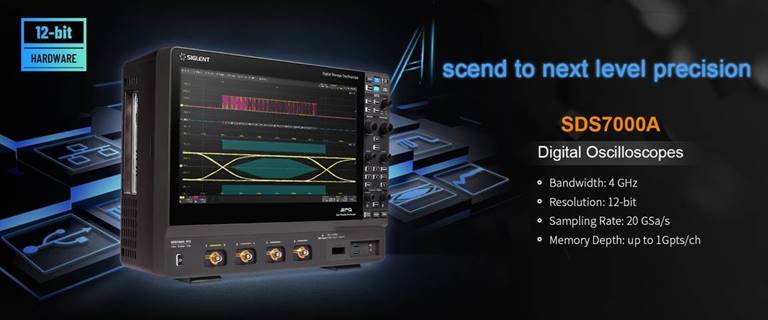

Осциллограф серии SDS7000A

Обзор продукта

Цифровые запоминающие осциллографы серии SDS7000A доступны с полосой пропускания 4 ГГц и 3 ГГц, имеют 12-битные АЦП с частотой дискретизации до 20 Гвыб/с, максимальную длину записи 1 Гвыб/канал и отображают до 4 аналоговых каналов + 16 цифровых каналов, что делает доступным высокопроизводительный анализ сложных и смешанных сигналов. В серии SDS7000A используется технология Siglent SPO с максимальной скоростью захвата сигналов до 1 000 000 осциллограмм в минуту/с, функцией отображения 256-уровневой шкалы яркости и режимом отображения цветовой температуры. Он также использует инновационную цифровую систему запуска с высокой чувствительностью и низким уровнем дрожания анализируемых сигналов (джиттера). Система запуска (триггер) поддерживает несколько мощных режимов запусков, включая запуск по последовательной шине. Такие инструменты, как запись истории сигнала, функции поиска и навигации, сканирование сигнала, тест по маске, график Боде, анализ мощности, анализ глаза/джиттера и тест на соответствие, позволяют захватывать, сохранять и анализировать расширенные записи сигналов. Впечатляющий набор измерительных и математических возможностей, возможность использования генератора сигналов произвольной формы с частотой 50 МГц, а также последовательное декодирование также являются особенностями SDS7000A. Большой 15,6-дюймовый емкостный сенсорный экран HD с поддержкой мультитач-жестов и удобным дизайном пользовательского интерфейса может значительно повысить эффективность работы. Он также поддерживает управление мышью и удаленное управление через Интернет через локальную сеть.

Базовые спецификации

Model	SDS7404A H12	SDS7304A H12
Analog channels	4 + EXT
Bandwidth	4 GHz	3 GHz
Sample rate (Max.)	20 GSa/s (dual-channel) 10 GSa/s (3 or 4 channels)
Vertical Resolution	12-bit Up to 16-bit in ERES mode
Memory depth (Max.)	Standard: 500 Mpts/ch Optional: 1 Gpts/ch in dual-channel mode
Waveform capture rate (Max.)	1,000,000 wfm/s
Trigger type	Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial
Serial trigger and decode	Standard: I²C, SPI, UART, CAN, LIN Optional: CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester (decode only), ARINC429, USB 2.0 (decode only)
Measurement	50+ parameters，statistics, histogram, trend, and track supported
Math	4 traces 32 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, e^x, 10^x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, Filter. Supports formula editor
Data analysis	Search, Navigate, History, Mask Test, Digital Voltmeter, Counter, Waveform Histogram, Bode plot and Power Analysis, Eye/Jitter Analysis, SignalScan, Compliance Test (USB 2.0, 100Base-TX, 1000Base-T, 100Base-T1, 1000Base-T1)
Digital channel (optional)	16-channel; maximum sample rate up to 1 GSa/s; record length up to 50 Mpts
Waveform generator (optional)	Builit-in, frequency up to 50 MHz, 125 MSa/s sample rate, 16 kpts waveform memory
Processor System	Intel Core i3-8100 or better，32GB memory，250GB storage，Linux operating system
I/O	I/O: 4x USB Host 3.1 Gen 1，2x USB 3.0 Host，USB 2.0 Device (USBTMC)，2x 1000M LAN (VXI-11+SCPI， Telnet (5024)+SCPI，Socket (5025)+SCPI，LXI，WebServer) Display: 1x DVI-D: up to 1920x1200 @ 60Hz; 1x DP 1.2: up to 4096x2304 @ 60Hz; 1x HDMI 1.4: up to 4096x2160 @ 60Hz Audio: Mic input, Audio Output Others: External Trigger In, Aux Out (TRIG OUT，PASS/FAIL)，10 MHz In，10 MHz Out
Probe (Standard)	500 MHz, 1 probe supplied for each channel
Display	*15.6” HD TFT-LCD with capacitive touch screen (19201080)**
