ОСЦИЛЛОГРАФ С ЦИФРОВЫМ ЛЮМИНОФОРОМ СЕРИИ DPO7000. ЧАСТЬ 1

Магазин Gtest(R) предлагает широкую номенклатуру осциллографов на приводимой в самом конце Раздела страничке сайта, а также рекомендуемые приборы и статьи для самообразования

Непревзойденная производительность позволяет глубже анализировать электронные системы и быстрее сделать работу

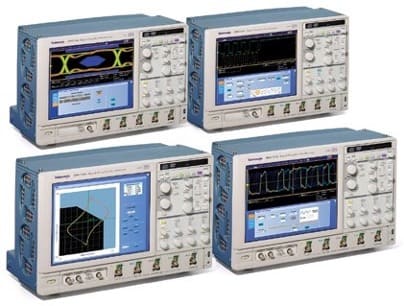

Осциллографы серии DPO7000 представляют собой новое поколение осциллографов реального времени с цифровым люминофором и являются лучшим средством выявления дефектов сигнала, с которыми приходится сталкиваться разработчикам в ходе проверки, отладки и тестирования сложных электронных устройств.

Приборы этого семейства отличаются исключительными возможностями захвата и анализа сигнала, простотой в обращении и являются непревзойденным инструментом, позволяющим ускорить решение повседневных задач. Самый большой в своем классе экран и интуитивно понятный интерфейс пользователя предоставляют простой доступ к большому объему информации.

Возможности и преимущества

• Модель с полосой пропускания 3,5 ГГц для работы с цифровыми сигналами и последовательными шинами
• Модели общего назначения с полосой пропус- кания 2,5 ГГц, 1 ГГц и 500 МГц
• Частота дискретизации в режиме реального времени до 40 Гвыб./с на одном канале и до 10 Гвыб./с на всех четырех каналах
• Возможность записи до 400 мегавыборок с функцией MultiView Zoom™, обеспечивающей быструю навигацию
• Максимальная скорость захвата сигнала >250000 раз в секунду
• Выбираемые пользователем ограничительные фильтры повышают точность низкочастотных измерений
• Настраиваемый пользовательский интерфейс MyScope® и контекстные меню, вызываемые правой кнопкой мыши, существенно повышают эффективность работы
• Поиск событий и маркеры облегчают понимание взаимосвязи событий
• Система запуска Pinpoint® обеспечивает максимальную гибкость при настройке и позволяет комбинировать более 1400 параметров, что дает возможность справиться практически с любой ситуацией
• Небольшой размер и малый вес
• Самый большой в своем классе 12,1-дюймовый сенсорный экран XGA
• Тестирование коммуникационных сигналов по маске
• Восстановление тактовой частоты из сигналов последовательных шин
• Запуск по 64-битному протоколу NRZ для выде- ления эффектов, зависящих от комбинации данных со скоростью до 1,25 Гбит/с
• Запуск по тестовым последовательностям протокола NRZ
• Запуск по низкоскоростным последовательным протоколам (I2C,SPI, RS-232, CAN)
• Специализированные программные решения предлагают встроенные возможности анализа Ethernet, тестирования совместимости USB 2.0, измерения джиттера, построения глазковой диаграммы, измерения мощности, анализа шины памяти DDR и проектирования сетей CAN и LIN
• Программное обеспечение OpenChoice®, работающее под управлением Microsoft Windows XP, обеспечивает подключение к сети и функции расширенного анализа

Применение

• Анализ целостности сигналов, джиттера и временных характеристик
• Проверка, отладка и измерение параметров сложных схем
• Отладка и тестирование на совместимость с существующими стандартами телекоммуникационных последовательных потоков данных
• Проектирование схем с низкоскоростными последовательными шинами (I2C, SPI, CAN, LIN, RS-232)
• Исследование переходных процессов
• Измерение и анализ мощности
• Анализ спектра

Непревзойденные возможности захвата

Точность воспроизведения сигналов осцилографами Tektronix дает уверенность в результатах измерения

• Высокая частота дискретизации во всех режимах и на всех каналах позволяет захватывать мельчайшие подробности сигнала (переходные процессы, искажения, крутые фронты).
• Частота дискретизации 40 Гвыб./с в одном канале у моделей с полосой пропускания 2,5 ГГц и 3,5 ГГц.
• Опция 2SR удваивает максимальную частоту дискретизации реального времени для моделей с полосой пропускания 500 МГц и 1 ГГц.
• Широкая полоса пропускания до 3,5 ГГц, согласованная для 2, 3 или 4 каналов и поддерживаемая улучшенным цифровым сигнальным процессором компании Tektronix. Выбираемый пользователем цифровой фильтр в каждом канале обеспечивает амплитудную и фазовую коррекцию и расширяет диапазон до 3,5 ГГц, позволяя улучшить точность отображения сигнала в сложных измерениях. Кроме того, цифровой фильтр каждого канала можно отключить, что позволяет воспользоваться преимуществами истинной аналоговой полосы 2,5 ГГц для приложений, требующих максимальной скорости захвата необработанных данных.
• В стандартную конфигурацию осциллографов серии DPO7000 входят выбираемые пользователем ограничительные фильтры. Эти фильтры позволяют сохранить крутизну среза, равномерность АЧХ и линейность фазы в новом частотном диапазоне, снижая влияние внеполосного шума. Теперь разра- ботчики могут приобрести осциллограф с максимальной нужной им полосой и затем легко оптимизировать его для низкочастотных измерений.
• Очень малый уровень собственного джиттера и высокая точность развертки по верти кали позволяют выполнять прецизионные измерения.
• Самое большое в классе время захвата обеспечивает высокое разрешение и позволяет записывать длительные последовательности.
• Длинная память до 10 миллионов точек на канал в стандартной конфигурации.
• Опция расширения памяти до 400 миллионов точек в 2,5 ГГц и 3,5 ГГц моделях.
• Опция расширения памяти до 200 миллионов точек в 500 МГц и 2,5 ГГц моделях.
• Функция MultiView Zoom™ позволяет легко сравнивать и анализировать отдельные сегменты захваченных сигналов. Имеется возможность автоматической прокрутки записанных больших объемов с визуальным контролем или выделением различий на основе указанного математического выражения.
• Пробники с максимально высокими характеристиками позволяют регистрировать дифференциальные и несимметричные сигналы, а также выполнять измерение тока, поскольку точная проверка разрабатываемых схем зависит от возможности широкополосного доступа к критическим сигналам и захвата сигнала с максимальной достоверностью.

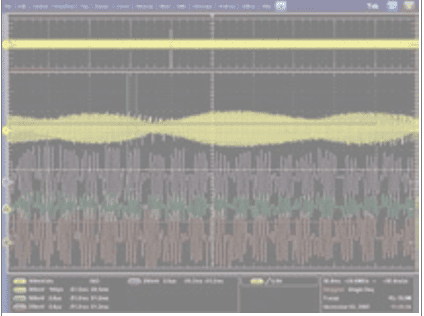

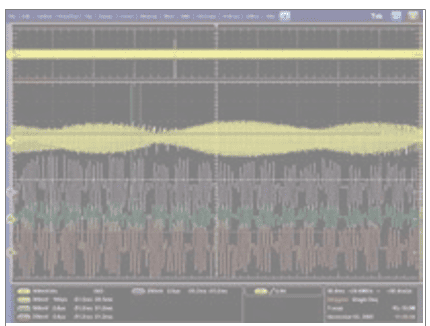

Одновременное увеличение четырех интересующих областей для их сравнения

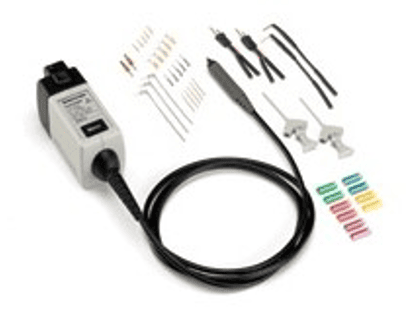

Активные пробники Tektronix обеспечивают высокую скорость захвата сигнала и точность измерений

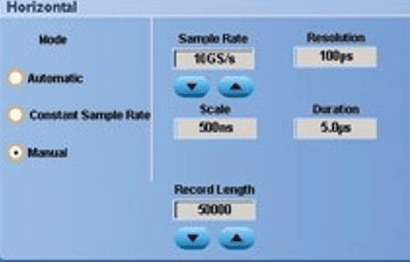

Три режима горизонтальной развертки

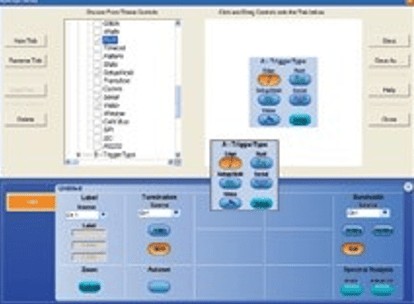

Для создания окна управления MyScope просто перетащите мышью нужные пункты меню

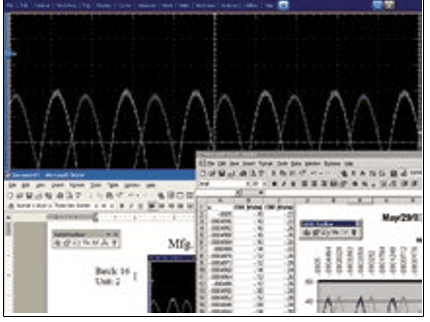

Экспорт данных в Microsoft Excel с помощью уникальной панели инструментов Excel и создание специальных отчетов с помощью панели инструментов Word

Непревзойденная универсальность

Гибкий контроль параметров захвата и отображения позволяет в полной мере воспользоваться возможностями осциллографа

Вы можете воспользоваться тремя режимами горизонтальной развертки. Если вы просто исследуете живой сигнал, воспользуйтесь Автоматическим или интерактивным режимом, выбираемым по умолчанию. Этот режим обеспечивает максимальную скорость обновления изображения.

Если вам нужно выполнить точные измерения с максимальной частотой дискретизации, выбирайте режим Постоянной частоты дискретизации. Он обеспечит наилучшее разрешение в реальном времени. Последний режим называется Ручным, поскольку обеспечивает непосредственное и независимое управление частотой дискретизации и длительностью записи.

Функция MyScope® позволяет создавать пользовательский интерфейс с теми органами управления, функциями и возможностями, которые вам нужны

Вы можете за считанные минуты создать собственную «панель инстру- ментов» с помощью простого визуального процесса перетаскивания мышью. Созданный интерфейс так же легко вызывается с помощью специальной кнопки MyScope из меню на панели кнопок/меню осциллографа. Можно создать практически неограниченное число интерфейсов, что позволяет каждому, во-первых, работать со своим набором наиболее часто используемых функций. Во-вторых, быстрее втянуться в работу после перерыва в пользовании осциллографом. В-третьих, повышает эффективность работы опытных пользователей. Все нужные функции располагаются в одном окне, избавляя вас от необходимости открывать одно меню за другим для повторного выполнения операций.

Программное обеспечение OpenChoice® позволяет скомпоновать контрольно-измерительную систему из знакомых средств анализа

Функции анализа и сетевые возможности ПО OpenChoice придают дополнительную гибкость осциллографам Tektronix, работающим под управлением Windows XP: встроенная быстрая шина позволяет передавать захваченные данные в программу анализа с гораздо большей скоростью, чем это обеспечивает обычная передача по шине GPIB. Для использования и улучшения приложений Windows для анализа данных и документирования в комплект поставки входят реализованные компанией Tektronix стандартные протоколы, такие как TekVISA™ и ActiveX. Также в комплект поставки входят драйверы IVI-COM, которые облегчают управ- ление осциллографом по шине GPIB, по последовательному и сетевому интерфейсу из приложений, работа- ющих на самом осциллографе или на внешнем ПК. Комплект для разработ- чика ПО (SDK) помогает создавать специальные программы для авто- матизации многоэтапных процессов регистрации и анализа сигналов с помощью Visual BASIC, C, C++, MATLAB, LabVIEW, LabWindows/CVI и других широко распространенных сред разработки приложений (ADE). Поддерживается также интеграция осциллографа с внешними компьютерами и серверами, использующими отличные от Windows операционные системы. Кроме того, архитектура ПО OpenChoice предлагает хорошо продуманную инфраструктуру, позволяющую повысить скорость и гибкость операций. Для упрощения анализа и документирования на рабочем столе Windows или на внешнем ПК исполь- зуются средства передачи данных, такие как панели инструментов Excel или Word.

Быстрая отладка сложных электрических схем

Режим захвата FastAcq ускоряет отладку, четко показывая недостатки

Режим FastAcq, основанный на специальной технологии захвата DPX® компании Tektronix, позволяет захватывать сигналы со скоростью более 250000 раз в секунду по всем четырем каналам одновременно, существенно повышая вероятность обнаружения редко возникающих аномалий сигнала. Простой поворот регулятора яркости позволит вам увидеть то, «что скрыто от других», поскольку частота появления события кодируется цветом.

Некоторые производители осциллографов указывают в технических характеристиках высокие скорости захвата для коротких интервалов времени, но только осциллографы серии DPO7000, использующие технологию DPX, могут поддерживать такие скорости захвата постоянно, позволяя сэкономить минуты, часы или даже дни за счет быстрого обнаружения природы отказов. Таким образом становится возможным применение сложных режимов системы запуска для выделения этих событий.

Возможность запуска от нужных событий жизненно важна для отладки и проверки сложных сигналов

Если вам нужно найти системную ошибку или выделить часть сложного сигнала для дальнейшего анализа, например цикл чтения или записи памяти DDR, система запуска Pinpoint™ компании Tektronix предоставит вам нужное решение. Основанная на кремниево-германиевой технологии (SiGe) для обеспечения высокой чувствительности во всей полосе пропускания прибора, данная система позволяет выбрать различные режимы запуска по событиям A и B. Она позволяет захватывать очень короткие глитчи с очень малым джиттером запуска. Другие системы предлагают широкий выбор типов запуска только для одного события (события A) и возможность задержанного запуска (для события B), ограниченного запуском по типу фронта, причем зачастую не позволяют сбрасывать синхропоследовательность, если событие B не произошло. В отличие от этого, система Pinpoint предлагает полный набор режимов запуска по событиям A и B со сбросом, который позволяет начать синхро-последовательность с начала по истечении указанного времени, по достижении определенного состояния или при изменении состояния, что дает возможность захватывать события даже в самых сложных сигналах.

Другие осциллографы обычно обеспечивают менее 20 комбинаций запуска, а система Pinpoint предлагает более 1400 комбинаций, причем все с максимальной производительностью.

Режим расширенной системы запуска позволяет компенсировать задержку по времени между каналом запуска и каналом отображения сигнала и устранить практически любой джиттер запуска в точке запуска. В этом режиме точка запуска может использоваться в качестве опорной.

Простой запуск по указанному адресу шины

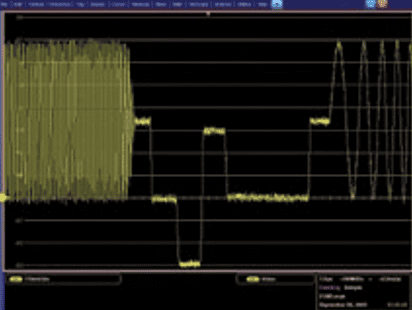

Запуск по аналоговому трехуровневому синхросигналу HDTV и анализ гасящего интервала строчной развертки

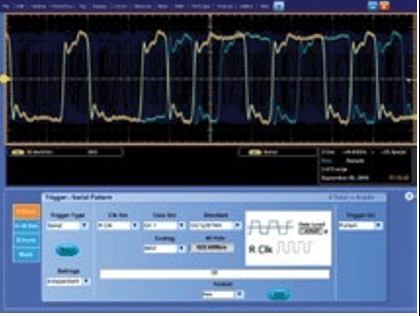

Запуск по заданной комбинации данных последовательной шины для отладки проблем, связанных с порядком следования данных

Запуск по наиболее важной комбинации битов стандартных последовательных шин

Запуск по шине I2C (шина для обмена информацией между ИС) является стандартной функцией и включает Условие запуска, Пропуск подтверждения, Перезапуск, Чтение данных, Адрес и Фрейм данных в 7-битном или 10-битном формате с возможностью включения или исключения бита R/W.

Запуск по шине SPI (последовательный интерфейс для периферийных устройств) является стандартной функцией и включает запуск по комбинации данных в пределах определенного пользователем фрейма. Запуск по шине RS-232 является стандартной функцией.

Запуск по шине CAN (локальная сеть контроллеров) является дополнительной функцией (опция LSA) и включает запуск по Началу или Концу фрейма для любого сигнала CAN высокого или низкого уровня, по Типу фрейма (Данные, Дистанционное управление, Перегрузка), Идентификатору, Данным, Пропуску подтверждения и по ошибке Вставки битов.

Запуск по аналоговым сигналам HDTV/EDTV новых форматов, таких как 1080i, 1080p, 720p и 480p, а также стандартные режимы запуска по видео-сигналам от любой строки в пределах полукадра, от всех строк, от всех полукадров, от четных или нечетных полукадров для стандартов NTSC, SECAM и PAL. Кроме того, имеется возможность выбора координатных сеток IRE и мВ, что облегчает измерения и визуальный анализ. Эта функция является стандартной.

Функция запуска по заданной комбинации данных последовательной шины использует опцию запуска для последовательных потоков данных NRZ с системой восстановления встроенной тактовой частоты (доступна только в моделях DPO7254 и DPO7354). Прибор может восстанавливать сигнал тактовой частоты, идентифицировать переходы и декодировать символы и другие данные протокола. Сочетание функции запуска по последовательным данным с ПО декодирования протокола позволяет декодировать захваченные битовые последовательности в слова (для 8/10-битных и других систем последовательного кодирования) или настраивать систему запуска по нужным кодированным словам для захвата некоторого участка последовательных данных. Опция для запуска по последовательным шинам охватывает стандарты NRZ со скоростью передачи до 1,25 Гбит/с

Запуск по заданной комбинации данных добавляет новые возможности к функции запуска по последовательным данным NRZ, позволяя выполнять синхронный захват длинных тестовых последовательностей с высокой точностью по времени. Запуск по заданной комбинации данных может использоваться для устранения случайного джиттера в длинных последовательностях данных. Возможен анализ влияния отдельных битовых переходов и тестирование по шаблону с усреднением. Эти функции входят в опцию PTM для моделей DPO7254 и 7354.

Большой 12,1-дюймовый дисплей XGA

Осциллографы серии DPO7000 оборудованы самым большим сенсорным экраном XGA с диагональю 12,1 дюйм, размер которого на 15 % превышает экраны других осциллографов этого класса.

10 вертикальных делений повышают вертикальное разрешение на 25 %.

Исключительная практичность

Интерфейс пробника TekVPI™ обеспечивает гибкость и простоту управления за счет интеллектуальной двунаправленной связи пробник-осциллограф.

Осциллографы серии DPO7000 являются быстродействующими приборами и оборудованы хорошо продуманным набором функций, таких как сенсорный экран, простая система меню, интуитивно понятные графические обозначения, поворотные ручки для управления каналами вертикального отклонения, поддержка контекстного меню, вызываемого правой кнопкой мыши, расширенные возможности колеса прокрутки мыши, сохранение сигналов и измерений в режиме предварительного просмотра, улучшенные меню экспорта/сохранения/восстановления.

Возможность совместной работы с логическими анализаторами упрощает разработку и отладку цифровых схем

Система отображения данных Integrated View (iView™) компании Tektronix позволяет разработчикам цифровых схем решать проблемы нарушения целостности сигнала и эффективно отлаживать и проверять свои системы. Такая интеграция позволяет одновременно наблюдать коррелированные по времени цифровые и аналоговые сигналы и анализировать аналоговые характеристики цифровых сигналов, приводящие к возникновению ошибок.

Никакой калибровки не требуется. После настройки функция iView работает полностью автоматически.

 ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
