Система тестирования аккумуляторов электромобилей повышает производительность

Усовершенствованная система тестирования аккумуляторных батарей Tektronix EA Elektro-Automatik экономит производственные площади и увеличивает производительность тестирования аккумуляторных батарей.

Tektronix EA Elektro-Automatik выпустила усовершенствованную версию системы тестирования аккумуляторов EA BTS 10300, предназначенную для обеспечения возможностей тестирования с высокой плотностью мощности для аккумуляторных систем электромобилей.

EA BTS 10300 рассчитана на подачу до 300 кВт испытательного тока и заключена в один корпус стойки высотой 42U, который занимает всего 6,5 квадратных футов производственной площади. Улучшенная платформа тестирования аккумуляторов с номиналом 2000 В постоянного тока может подавать и отводить до 2400 А на стойку, используя двунаправленные технологии электропитания компании, использующие высокоэффективные и энергоемкие коммутаторы на основе карбида кремния (SiC).

EA BTS 10300 разработана, чтобы помочь производителям аккумуляторов для электромобилей получить больше от своих испытательных площадок и увеличить темпы своих испытательных операций для удовлетворения растущего спроса на рынке электромобилей.

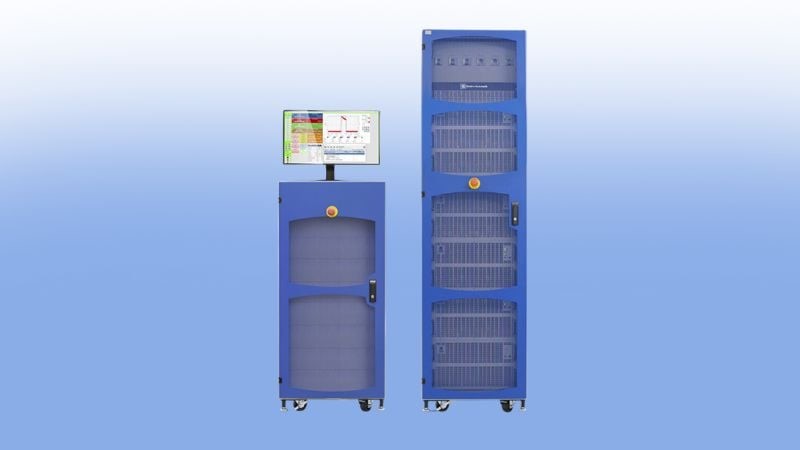

Платформа для тестирования аккумуляторов EA BTS 10300, 30-120 кВт (слева) и 30-300 кВт (справа). Изображение предоставлено EA Elektro-Automatik

Высокомощное и экономичное тестирование аккумуляторов

Возможности высокого тока EA BTS 10300 особенно полезны для импульсного тестирования аккумуляторных батарей, где требуются гораздо более высокие уровни тока. Традиционно этот тип тестирования высокого тока проводился с использованием специально разработанных испытательных платформ. Тем не менее, с EA BTS 10300 производители имеют более экономичное коммерческое готовое решение (COTS), которое может охватывать ряд протоколов тестирования аккумуляторных батарей, включая циклирование, моделирование ездового цикла, тестирование сопротивления изоляции и другие.

Для расширения возможностей мощности платформы несколько стоек могут работать параллельно, до общей мощности до 3,84 МВт.

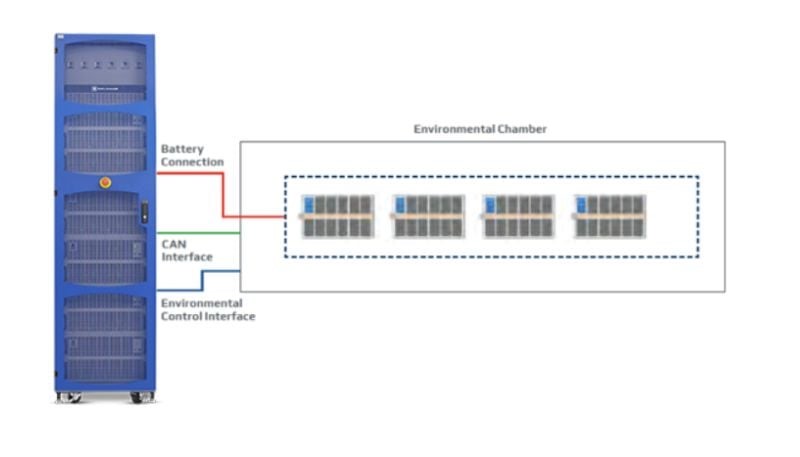

Тестирование аккумулятора с помощью EA BTS 10300. Изображение предоставлено EA Elektro-Automatik

Возможности автоматического выбора диапазона

Двунаправленные источники питания, используемые в EA BTS 10300, обладают возможностью автоматического выбора диапазона, что позволяет источнику питания подавать или понижать свою полную номинальную мощность до 33% от своего рабочего диапазона напряжения. Это означает, что испытательный ток регулируется выше или ниже в тандеме с испытательным напряжением для поддержания его полной номинальной выходной мощности. Эта возможность позволяет тестировать гораздо более широкий диапазон типов батарей на одной платформе без необходимости использования нескольких источников питания.

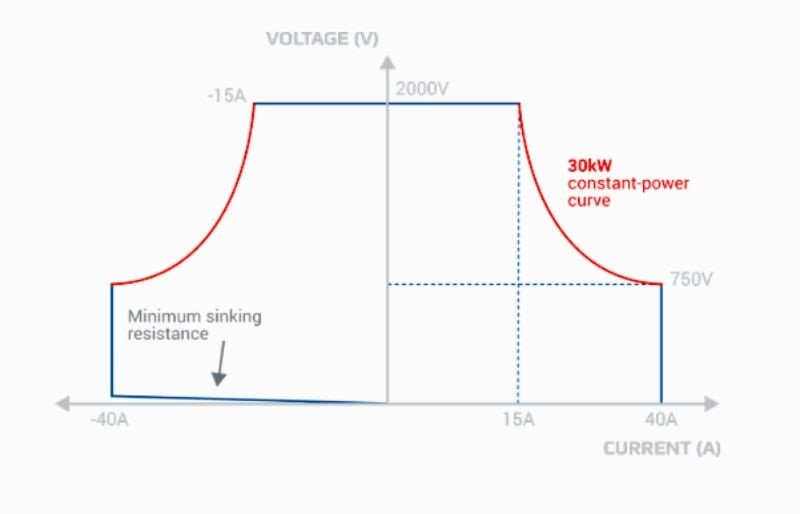

Возможности автоматического выбора диапазона EA BTS 10300. Изображение предоставлено EA Elektro-Automatik

Переработка энергии

Регенеративные возможности EA BTS 10300 позволяют ему возвращать электроэнергию в сеть с эффективностью до 96,5%. Это снижает требования к мощности для операций по тестированию аккумуляторов за счет снижения затрат на электроэнергию для испытательного оборудования и систем HVAC, необходимых для удаления избыточного тепла из испытательной среды.

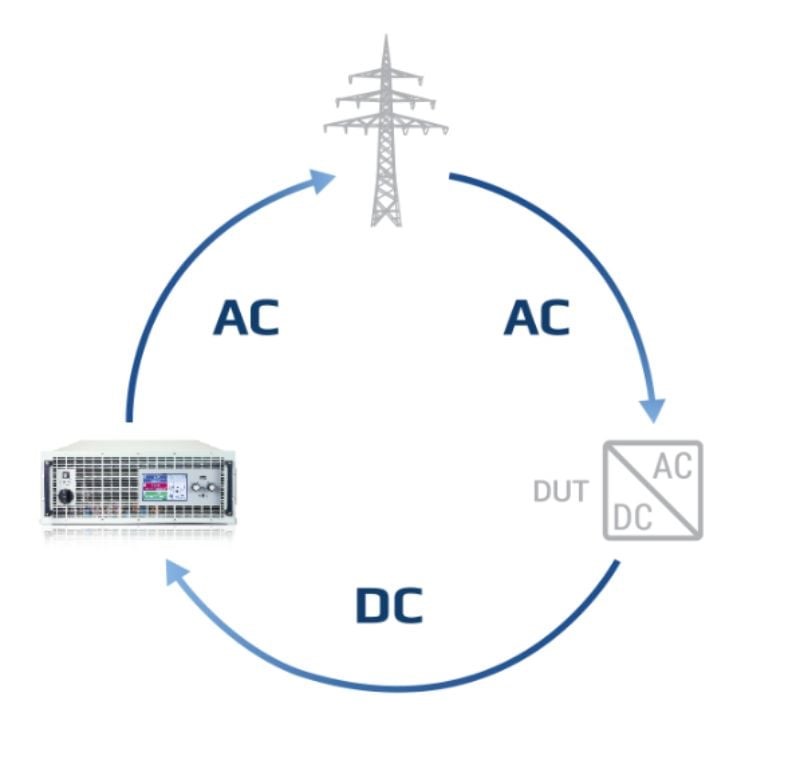

Регенеративная рекуперация энергии. Изображение предоставлено EA Elektro-Automatik

Tektronix. Приобретение компании EA Elektro-Automatik

Tektronix является оплотом технологической отрасли Тихоокеанского Северо-Запада с момента основания компании в 1946 году. Приобретенная промышленным конгломератом Danaher в 2007 году, компания была выделена из семьи Danaher в 2016 году с несколькими другими компаниями, работающими в сфере точных технологий (Fluke, Qualitrol, Gilbarco, Veeder-Root, Kollmorgan и Mattco Tools), как Fortiv, отдельная публичная компания. Tektronix (Fortiv) завершила приобретение EA Elektro-Automatik в начале 2024 года. Бывшая компания теперь работает в рамках бизнес-подразделения Tektronix как часть портфеля решений компании для электронных испытаний и измерений.
