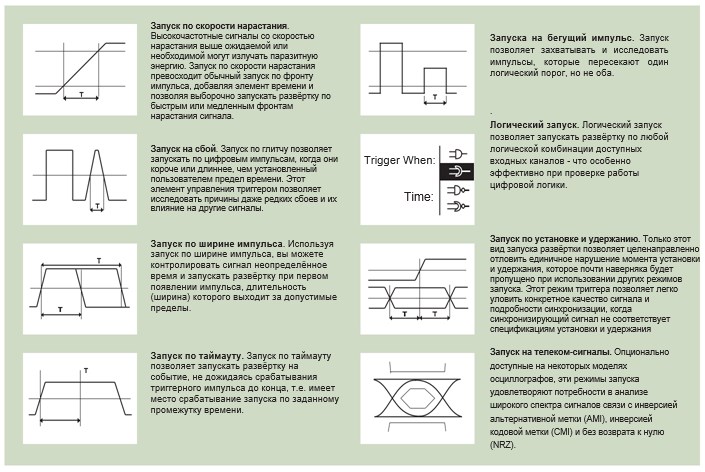

В большинстве случаев вы можете сохранить настройку осциллографа на запуск по отображаемому каналу. Некоторые осциллографы имеют выход запуска, который передает синхронизирующий сигнал на другой прибор.

Осциллограф может использовать альтернативный источник запуска развёртки, независимо от того, отображается этот источник или нет, поэтому следует быть осторожными, чтобы случайно не запустить канал 1 при текущей активности, например, канала 2.

Режимы триггера

Режим триггера определяет, будет ли осциллограф рисовать форму волны в зависимости от состояния сигнала запуска. Обычные режимы триггера включают в себя состояния «нормально» и «авто».

В нормальном режиме осциллограф выполняет развертку, только если входной сигнал достигает установленной точки запуска; в противном случае (на аналоговом осциллографе) экран будет пустым или (на цифровом осциллографе) заморожен на последней полученной форме сигнала.

Нормальный режим может дезориентировать, так как вы можете сначала не увидеть сигнал, если регулятор уровня настроен неправильно.

В автоматическом режиме осциллограф выполняет развертку даже без срабатывания запуска. Если сигнал отсутствует, таймер в осциллографе запускает развертку. Это гарантирует, что экранное изображение  не исчезнет, даже если анализируемый сигнал не соответствует установке триггера.

На практике имеет смысл применять оба режима: нормальный режим, потому что он позволяет видеть только интересующий сигнал, даже когда запуски триггера медленны по скорости и автоматический, потому что он требует меньшей настройки.

Многие осциллографы также имеют специальные режимы для одиночной развертки, запуска по видеосигналам или автоматической установки уровня запуска.

Сопряжение запуска

Точно также как вы можете выбрать сопряжение по переменному (AC) или постоянному (DC) току для вертикальной системы, то также можно выбрать тип сопряжения в отношении сигнала запуска.

Помимо сопряжения по AC и DC осциллограф также может обладать функцией отсечения по высоким и низким частотам и триггерную связь шумоподавления. Эти специальные настройки полезны для устранения шума из сигнала запуска, чтобы предотвратить ложное срабатывание.

Задержка триггера

Иногда требуется большое мастерство для запуска осциллографа на интересующий участок сигнала, а потому многие осциллографы имеют специальные функции, облегчающие эту задачу.

Задержка запуска - это регулируемый период времени после действительного запуска, в течение которого осциллограф не может запускаться. Эта функция эффективна, когда вы устанавливаете запуск на сложные формы сигнала, таким образом, что осциллограф запускается исключительно на установленную точку срабатывания развёртки.

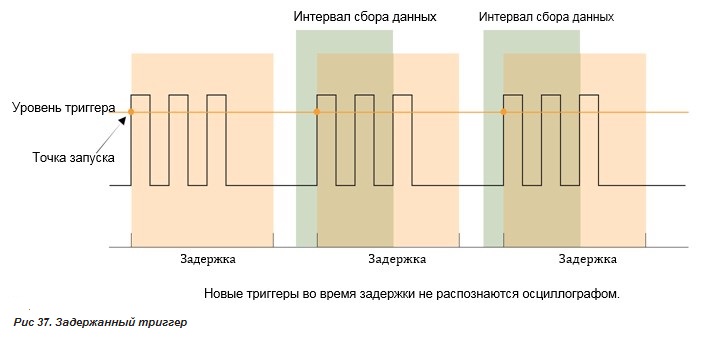

На рис. 37 показано как применять функцию задержки триггера для создания удобного изображения.

Система представления измерений на экране осциллографа и функции управления

На передней панели осциллографа находится экран дисплея, а также ручки, кнопки, переключатели и индикаторы, используемые для управления получением и отображением сигнала. Как упоминалось в начале этого раздела, элементы управления на передней панели обычно делятся на вертикальные, горизонтальные и триггерные. На передней панели также находятся входные разъемы.

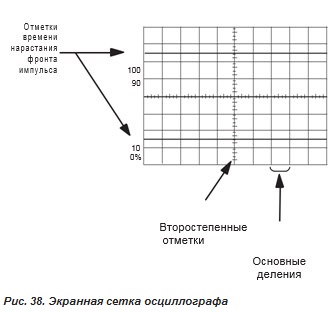

Взгляните на экран осциллографа. Обратите внимание на отметки сетки на экране - эти отметки создают сетку. Каждая вертикальная и горизонтальная линия составляет основное деление. Сетка обычно размещается по схеме 8 на 10 делений. Маркировка на элементах управления осциллографа (например, вольт / деление и секунда / деление) всегда относится к основным делениям. Отметки на центральных горизонтальных и вертикальных линиях координатной сетки, как показано на рис. 38, называются второстепенными делениями. Многие осциллографы отображают на экране, сколько вольт представляет каждое вертикальное деление и сколько секунд представляет каждое горизонтальное деление.

Системы отображения различаются в зависимости от аналоговых осциллографов и цифровых осциллографов. Общие элементы управления включают в себя:

■ Регулятор интенсивности для регулировки яркости формы волны. По мере увеличения скорости развертки аналогового осциллографа необходимо увеличивать уровень интенсивности.

■ Элемент управления фокусом для регулировки резкости формы сигнала и элемент управления вращением кривой для выравнивания кривой формы сигнала с горизонтальной осью экрана. Положение вашего осциллографа в магнитном поле Земли влияет на выравнивание формы сигнала. Цифровые осциллографы, в которых используются растровые и ЖК-дисплеи, могут не иметь этих элементов управления, потому что в случае этих дисплеев стандартное отображение информации  предопределено как на дисплее персонального компьютера. В противоположность этому у аналоговых осциллографов используется направленный луч или векторный дисплей. Во многих DSO и DPO цветовая палитра управляет выбором цветов трассировки и уровнем цвета градации интенсивности.

■ Другие элементы управления дисплеем могут позволить вам регулировать интенсивность подсветки сетки и включать или выключать любую информацию на экране, такую как меню.

Иные органы управления осциллографом

Математические операции и измерения

В вашем осциллографе также могут быть функции, которые позволяют складывать формы сигналов вместе, создавая их новые отображения. Аналоговые осциллографы объединяют сигналы, а цифровые осциллографы математически создают новые формы сигналов. Вычитание сигналов - еще одна математическая операция.

Вычитание с помощью аналоговых осциллографов возможно с помощью функции инвертирования канала для одного сигнала, а затем с помощью операции сложения. В цифровых осциллографах обычно доступна операция вычитания.

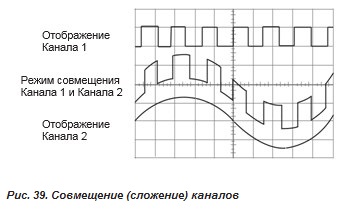

На рис 39 показан третий сигнал, созданный путем объединения двух разных сигналов.

Используя мощность своих внутренних процессоров, цифровые осциллографы предлагают множество сложных математических операций: умножение, деление, интегрирование, быстрое преобразование Фурье и другие. Эта расширенная возможность обработки сигналов может также выполнять такие функции, как вставка блока фильтров, который можно использовать для определения характеристик прибора на тестируемом устройстве, или реализовать блок фильтров с желаемой частотной характеристикой, например, фильтр нижних частот. Блок обработки гибкий - не выделенный; вместо этого он может работать как произвольный фильтр, например, для моделирования схем предварительного выделения / удаления выделения.
Мы описали основные элементы управления осциллографа, о которых нужно знать новичку. Ваш осциллограф может иметь другие элементы управления для различных функций. Некоторые из них могут включать:

■ Автоматическое измерение параметров

■ Измерительные курсоры

■ Клавиатуры для математических операций или ввода данных

■ Возможности печати

■ Интерфейсы для подключения осциллографа к компьютеру или напрямую к Интернету

Просмотрите другие доступные вам опции и прочтите руководство к вашему осциллографу, чтобы узнать больше об иных элементах управления.
