Как выбрать осциллограф под свои задачи

Основные параметры выбора осциллографа

Полоса пропускания осциллографа

Полоса пропускания - это ключевая характеристика, которая определяет максимальную частоту сигнала, которую может точно измерить осциллограф. Этот параметр напрямую влияет как на функциональные возможности прибора, так и на его стоимость.

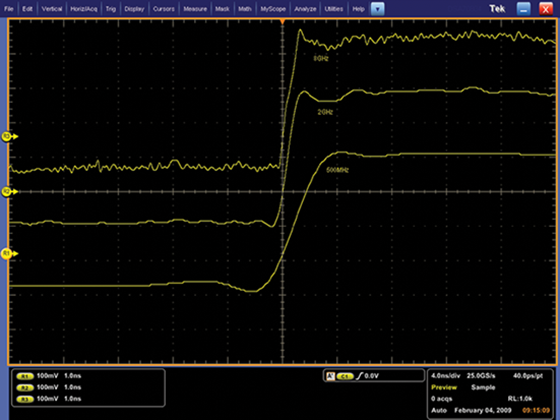

Чем выше полоса пропускания, тем точнее воспроизводится форма сигнала. На примере показаны результаты захвата сигнала при полосе пропускания 250 МГц, 1 ГГц и 4 ГГц.

Как рассчитать необходимую полосу пропускания

При выборе осциллографа рекомендуется использовать следующую формулу, чтобы гарантировать корректное отображение высокочастотных составляющих сигнала.

Например, если максимальная частота исследуемого сигнала составляет 20 МГц, рекомендуется использовать осциллограф с полосой пропускания не менее 60 МГц.

Время нарастания осциллографа

Время нарастания имеет решающее значение для цифровых приложений и показывает способность осциллографа отслеживать быстрые изменения сигнала.

Характеристика времени нарастания высокоскоростного цифрового сигнала.

Как определить необходимое время нарастания

Время нарастания осциллографа должно быть значительно меньше самого быстрого времени нарастания измеряемого сигнала. Для выбора подходящего прибора можно воспользоваться следующей формулой.

Для сигнала со временем нарастания 4 нс рекомендуется использовать осциллограф с собственным временем нарастания менее 1,33 нс.

Частота дискретизации осциллографа

Частота дискретизации показывает, как часто осциллограф выполняет выборку сигнала. Этот параметр влияет на детализацию отображаемой формы сигнала и точность анализа.

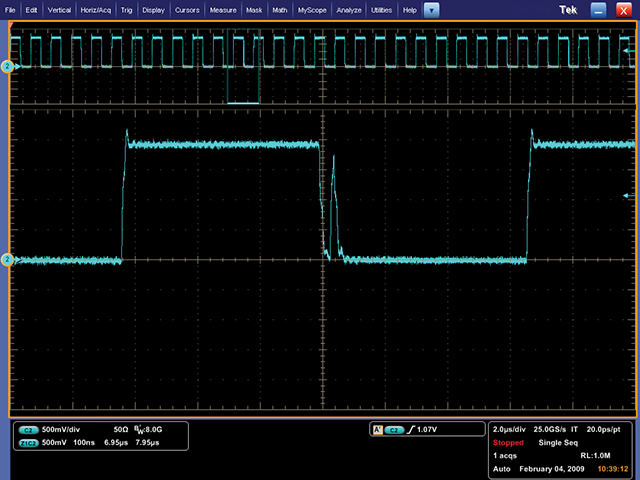

Более высокая частота дискретизации обеспечивает лучшее разрешение сигнала и позволяет фиксировать кратковременные события.

Как выбрать правильную частоту дискретизации

Для получения достоверных результатов рекомендуется выбирать частоту дискретизации минимум в 10 раз выше максимальной частоты исследуемого сигнала.

Например, для сигнала с максимальной частотой 20 МГц рекомендуется использовать осциллограф с частотой дискретизации не менее 200 Мвыб/с (200 MS/s). Это обеспечит точный захват формы сигнала и упростит дальнейший анализ.

Заключение

При выборе осциллографа необходимо учитывать три ключевых параметра: полосу пропускания, время нарастания и частоту дискретизации. Правильно подобранные характеристики обеспечат точное отображение сигналов, высокое качество измерений и достаточный запас возможностей для будущих задач.
