Осциллографы не отстают от развития новых технологий

Магазин Gtest(R) предлагает широкую номенклатуру осциллографов на приводимой страничке сайта в самом конце настоящего Раздела, а также рекомендуемые приборы и статьи для самообразования

Компании – производители контрольно-измерительного оборудования выпускают новые осциллографы для проектов со сложными алгоритмами вычислений

Современная электроника стала более сложной и продвинутой, чем когда-либо прежде. Учитывая тактовую частоту, плотность и рабочее напряжение современных устройств, разработчики сталкиваются с незначительной долей ошибки при разработке как аналоговых, так и цифровых систем.

В связи с этой сложностью возникает потребность в более сложном и надежном электронном контрольно-измерительном оборудовании (КИИ). Следуя этому призыву, ряд производителей контрольно-измерительных приборов в последние месяцы выпустили решения с упором на новую технологию осциллографов.

Компания Keysight выпускает Infiniium MXR серии B

Первый осциллограф, который мы рассмотрим в нашем обзоре, — это новый осциллограф Infiniium MXR B-Series от Keysight.

Восьмиканальный осциллограф с аппаратным ускорением предлагает инструменты автоматического анализа, предназначенные для ускорения процессов отладки и тестирования. По данным компании Keysight, специальные аппаратные ускорители устройства обеспечивают на 60 % более высокую скорость анализа по сравнению с большинством конкурентов для таких задач, как быстрое обнаружение неисправностей, анализ целостности электропитания и декодирование более 50 последовательных протоколов.

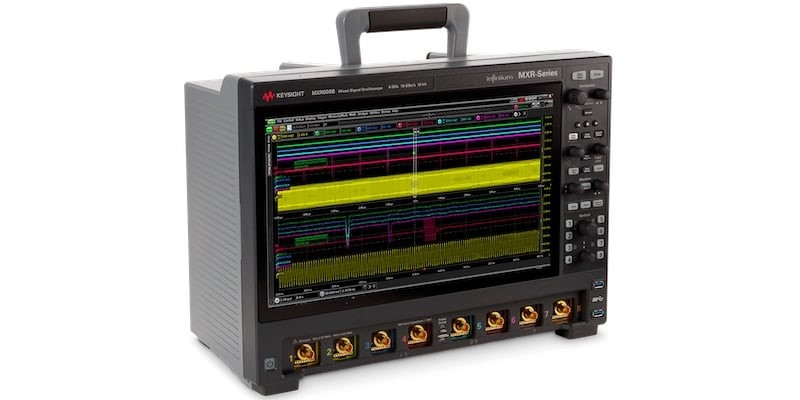

Keysight Infiniium MXR серии B. Изображение использовано с разрешения Keysight Technologies.

Согласно техническому описанию, устройство охватывает диапазон частот до 6 ГГц и обеспечивает низкий в отрасли уровень шума — всего 43 мкВ. Другие примечательные характеристики включают высокое эффективное число бит (ENOB) до 9,0 и исключительно низкий уровень джиттера системы — всего 118 фс. Эти функции делают его многообещающим вариантом для инженеров, которым необходимы точные измерения и визуализация.

MXR B-Series также включает в себя анализ спектра в реальном времени (RTSA) и генератор сигналов частотой 50 МГц. Частота выборки осциллографа составляет до 16 гигавыборок в секунду (Гвыб/с), а скорость обновления превышает 200 000 сигналов в секунду. Эти встроенные инструменты и функции не только экономят место на стенде, но и предлагают комплексное решение для различных задач тестирования.

Quantifi Photonics представляет осциллограф DSO-1000

Серия DSO-1000, разработанная для решения задач крупносерийного производства в области искусственного интеллекта, высокопроизводительных вычислений (HPC) и облачных приложений, направлена на устранение узких мест в стоимости и производительности, которые традиционно мешают масштабированию технологий межсоединений следующего поколения.

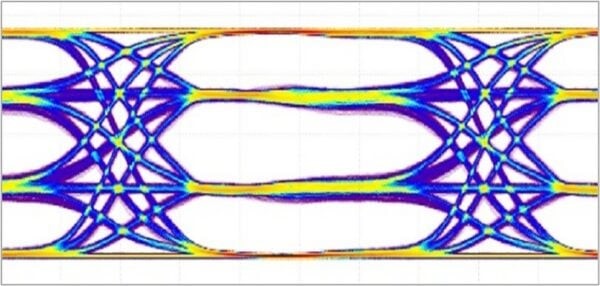

Сигнал PAM4, улавливаемый серией DSO-1000. Изображение предоставлено Quantifi Photonics

С этой целью в серии DSO-1000 особое внимание уделяется параллельному тестированию с высокой плотностью тестирования. Устройство сочетает в себе сверхнизкий уровень джиттера с высокой плотностью приборов, что обеспечивает высокоточные параллельные измерения. Эта возможность имеет решающее значение для производителей, оптимизирующих производительность тестирования, поскольку она снижает общую стоимость тестирования в сценариях крупносерийного производства. Quantifi также заявляет, что платформа достаточно универсальна, чтобы справиться с требованиями тестирования сложных вычислений и коммутаторов ASIC. Более подробные технические характеристики устройства пока не разглашаются.

Rigol добавляет серию DHO800/900

Со своей стороны, компания Rigol Technologies расширила линейку осциллографов высокого разрешения серией DHO800/900.

DHO900 выделяется глубиной памяти 50 М и полосой пропускания 125–250 МГц. Он также поддерживает 16 цифровых каналов и одновременно анализирует как аналоговые, так и цифровые сигналы. Это делает его особенно полезным для сценариев проектирования встраиваемых систем и тестирования. Эта серия также может похвастаться скоростью захвата до 1 000 000 осциллограмм в секунду в режиме UltraAcquire, что делает ее надежным инструментом для захвата и анализа сложных сигналов.

Осциллограф серии DH0900. Изображение использовано с разрешения Rigol Technologies.

Серия DHO800 предлагает глубину памяти 25 Мт и полосу пропускания 70–100 МГц. Как и DHO900, он также обеспечивает скорость захвата до 1 000 000 осциллограмм в секунду в режиме UltraAcquire. Хотя он не поддерживает цифровые каналы, он по-прежнему предлагает высокий уровень производительности для своей ценовой категории, что делает его экономически эффективным решением для проектирования, отладки и тестирования.

Обе серии оснащены 7-дюймовым интуитивно понятным сенсорным дисплеем и поддержкой питания типа C, что повышает удобство использования. Кроме того, оба они имеют истинное 12-битное разрешение, что в сочетании с низким уровнем шума специального набора микросхем ASIC Rigol позволяет инженерам анализировать меньшие артефакты сигнала с большей точностью и скоростью.

Анонс от OWON™ : XDS 3204E осциллограф, 200 МГц, 4 канала

Новинка от компании Fujian Lilliput Optoelectronics Technology Co.,Ltd (OWON™) – настоящий прорыв в области тестирования высокоскоростных сигналов и захвата редко повторяющихся процессов и глитчей. Огромная память и частота выборки 4-х канального прибора позволяет решать множество задач при разработках и эксплуатации современных цифровых систем.
