ОСЦИЛЛОГРАФЫ С ЦИФРОВЫМ ЛЮМИНОФОРОМ/АНАЛИЗАТОРЫ ПОСЛЕДОВАТЕЛЬНЫХ ПОТОКОВ СЕРИИ DPO/DSA70000B. ЧАСТЬ 2

Магазин Gtest(R) предлагает широкую номенклатуру осциллографов на приводимой в самом конце Раздела страничке сайта, а также рекомендуемые приборы и статьи для самообразования

Непревзойденная гибкость

Используйте все возможности вашего осциллографа, полностью контролируя параметры захвата осциллограмм и их отображения

Выберите подходящий режим для максимального ускорения работы: автоматический, постоянная частота дискретизации или ручной. При исследовании сигнала Автоматический режим по умолчанию обеспечивает самое быстрое обновление дисплея. Если вам необходимо обеспечить максимальную точность измерения, понадобится режим Постоянная частота дискретизации. Он обеспечит лучшее разрешение в реальном времени. Наконец, Ручной режим обеспечивает прямой и независимый контроль частоты дискретизации и длины записи для тех областей применения, которые требуют специальных настроек.

Пользуясь функцией MyScope®, создавайте свои собственные окна управления с нужными элементами управления, функциями и возможностями

Создайте свою собственную индивидуальную «панель инструментов» осциллографа за несколько минут с помощью перетаскивания. После этого индивидуальные окна управления можно легко вызвать специальной кнопкой MyScope и через меню осциллографа, как и любое другое окно управления. Вы можете создать неограниченное количество индивидуальных окон управления, давая возможность каждому пользователю осциллографа работать со своим уникальным интерфейсом. Окна управления MyScope будут удобны для всех пользователей осциллографа, поскольку исключается необходимость заново привыкать к интерфейсу, когда необходимо вернуться в лабораторию после некоторого перерыва, что делает работу гораздо более эффективной. Все необходимое находится в одном окне управления, и отпадает необходимость поиска в меню осциллографа для выполнения повторяющихся задач.

Пользуясь программой OpenChoice®, настраивайте контрольно-измерительную систему с помощью знакомых средств анализа

Программное обеспечение для анализа и подключения по локальной сети OpenChoice добавляет гибкости осциллографам Tektronix, построенным на базе Windows XP: через быструю внутреннюю шину данные могут передаваться от осциллографа в специализированное ПО для дальнейшего анализа гораздо быстрее, чем по интерфейсу GPIB. Реализованные компанией Tektronix такие протоколы, как TekVISA™ и элементы управления ActiveX, позволяют лучше использовать возможности приложений Windows для анализа и документирования данных. Драйверы IVI, включенные в комплект поставки, призваны упростить подключение осциллографа через интерфейсы GPIB, RS-232 и LAN к персональному компьютеру. Для создания собственного ПО для автоматизации процессов передачи и анализа осциллограмм с помощью Visual BASIC, C, C++, MATLAB, LabVIEW, LabWindows/CVI и других распространенных сред разработки приложений, Tektronix предлагает использовать «набор разработчика» Software Developer’s Kit (SDK). Также поддерживается интеграция осциллографа с внешними компьютерами и узлами сети, работающими не под Windows. Для упрощения анализа и документирования на рабочем столе Windows или на внешнем компьютере можно использовать программы передачи данных, такие как панели инструментов Excel или Word.

Характеризация и сертификация сложных электронных систем

Осциллографы серии DPO/DSA70000B оснащены самым полным в отрасли набором средств для проведения анализа и сертификации, таких как математическое выражение, тестирование по маске и на отказ, поиск и маркировка событий. Индивидуальные приложения, которые вы можете разработать самостоятельно с помощью сред разработки приложений, таких как MATLAB®, могут расширить этот набор инструментов.

Широкий выбор встроенных средств для расширенного анализа осциллограмм

Курсоры осциллограмм упрощают измерение временных характеристик от точки до точки, а курсоры, связывающие YT и XY, упрощают исследование фазовых соотношений и нарушений безопасной рабочей зоны. Выбор из 53 встроенных автоматических измерений позволяет легко получить результат с помощью графической панели, в которой все измерения сгруппированы по категориям: амплитуда, время, комбинации, гистограммы и коммуникации. В распоряжении пользователя также статистическая обработка данных, в которую входят усреднение, минимум, максимум, стандартное отклонение и заполнение.

Определяйте и применяйте математические выражения к осциллограммам на экране. Стандартные математические функции можно вызвать нажатием одной кнопки на панели прибора. В более сложных случаях возможно создавать свои собственные алгебраические выражения, определяя действия над осциллограммами (как реальными, снятыми со входа прибора, так и опорными (или запомненными), математическими функциями, значениями измерений, скаляров и настраиваемых пользователем переменных. Все это доступно с помощью простого в использовании редактора.

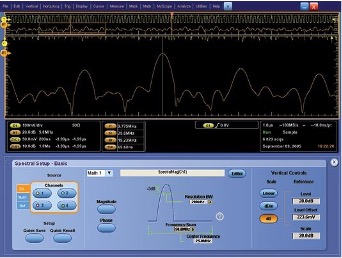

Быстрое преобразование Фурье (БПФ) – для анализа сигнала в частотной области используйте встроенную функцию спектрального анализа. С помощью элементов управления на передней панели осциллографа можно напрямую контролировать диапазон частот, несущую частоту, опорные уровни и разрешение полосы. Векторный анализ сигналов, проверка и определение характеристик сверхширокополосных сигналов(UWB) доступны в качестве опций SignalVu и UWB.

Фильтрация – позволяет локализовать или полностью удалить компоненты сигнала (шум или отдельные гармоники), создавая свои собственные фильтры или используя фильтры, входящие в стандартную комплектацию прибора. Эти настраиваемые FIR-фильтры можно использовать для наиболее востребованных сегодня способов фильтрации сигналов, включая удаление предыскажения сигнала и минимизацию влияния пробников и кабелей, подсоединенных к тестируемому устройству.

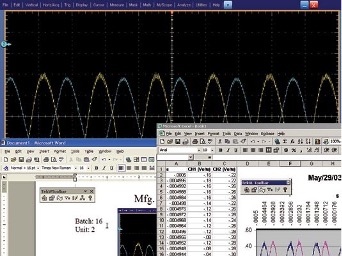

Экспорт данных в Microsoft Excel с помощью панели управления Excel и создание индивидуальных отчетов с помощью панели управления Word

Окно управления измерениями спектра

Решения для отдельных областей применения

Проверка на соответствие различным стандартам, автоматизация измерений и расширенный анализ сигналов

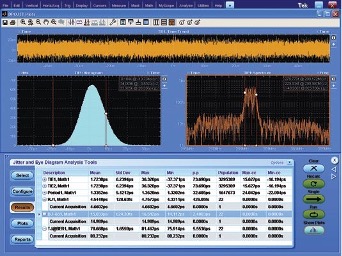

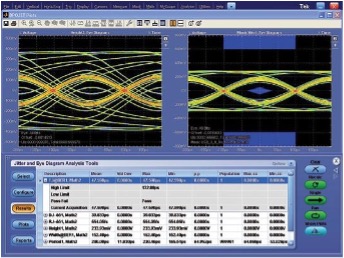

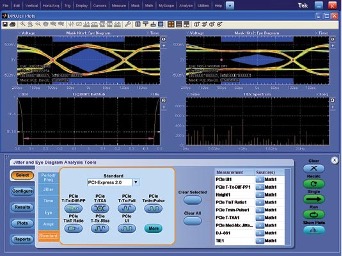

Программное обеспечение DPOJET для анализа джиттера и построения глазковых диаграмм (опция DJA) упрощает обнаружение проблем целостности сигнала, джиттера и связанных с ними источников. DPOJET обеспечивает наивысшую чувствительность и точность среди осциллографов реального времени.

Расширенный поиск и маркировка событий (опция ASM) упрощает трудоемкую задачу проверки накопленных данных, выделяя важные события, пропуская менее важные, обеспечивая превосходное понимание взаимосвязи событий. Легко передвигайтесь между интересующими вас событиями.

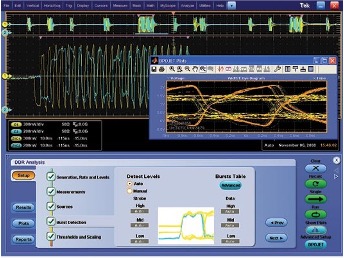

ПО для анализа шин памяти DDR (опция DDRA) позволяет в автоматическом режиме распознавать пакеты записи и чтения по шинам DDR1, LP-DDR1, DDR2, DDR3 и GDDR3, а также анализировать влияние аналоговых аномалий на DDR/ память. Опции DDRA и DPOJET, в сочетании с технологией DPX® осциллографов серии DPO/DSA70000B – это самый быстрый способ решения сложных проблем передачи сигналов по шинам памяти.

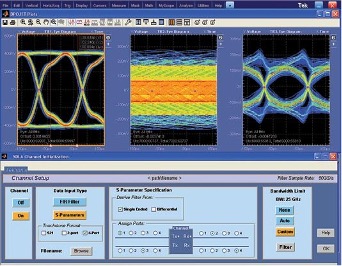

SDLA – анализ каналов последовательной передачи данных (опции SLE и SLA) предоставляет пользователю возможность исследовать путь прохождения сигнала от тестируемого устройства до входа осциллографа с возможностью эмуляции канала последовательной передачи на основе S-параметров. Данное ПО позволяет учитывать влияние оснастки и передатчика (с возможностью исключения или компенсации этих элементов в измерительном тракте). Опция SLA добавляет обработку осциллограмм с компенсацией FFE и DFE. В сочетании с опцией DPOJET данный пакет обеспечивает расширенное измерение и анализ джиттера получаемых осциллограмм.

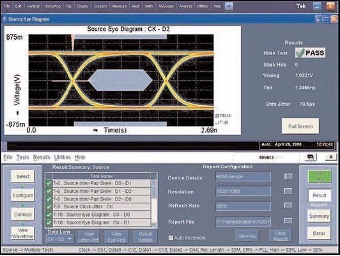

Проверка на соответствие стандарту DisplayPort (опция DSPT) поддерживает проверку с одновременным тестированием по четырем каналам с помощью пробников серии Tektronix P7300SMA и программного обеспечения DisplayPort. Данная опция включает в себя возможность составления отчетов о проверке с осциллограммами, результатами проверки на отказ и тестирования по маске.

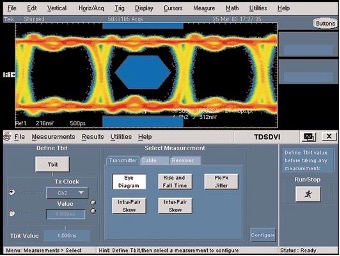

Проверка на соответствие стандарту DVI (опция DVI) позволяет быстро получить достоверные результаты. Полностью автоматическая проверка на отказ значительно увеличивает производительность.

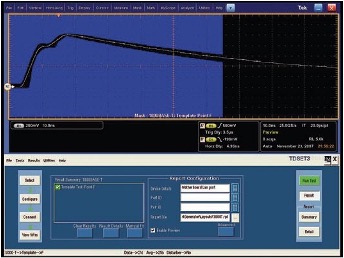

Проверка на соответствие стандарту Ethernet (опция ET3) поддержка протокола физического уровня для Ethernet 10BASE-T, 100BASE-TX и 1000BASE-T с полным интегрированным набором ПО Tektronix для Ethernet, включающим проверки аналоговой формы сигналов, автоматическую проверку на соответствие и определение характеристик устройств.

Проверка на соответствие стандарту FB-DIMM (опция FBD) проверка приемника, передатчика и опорного генератора на соответствие стандарту FB-DIMM.

Проверка на соответствие стандарту HDMI (опция HT3) быстрое и эффективное средство для проверки на соответствие HDMI. Независимо от того, работаете ли вы с источником, кабелем или приемником сигнала, это приложение предоставляет все необходимые средства для проверки и обеспечения качества и совместимости.

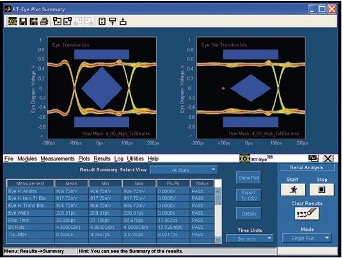

ПО для анализа PCI Express (опция PCE) полный анализ работы протокола PCI-Express версий 1.0, 2.0 или 3.0 (примерная спецификация). Опция PCE предоставляет возможность тестирования на совместимость соответствующим стандартам PCI-SIG с использованием опций DPOJET или RT-Eye.

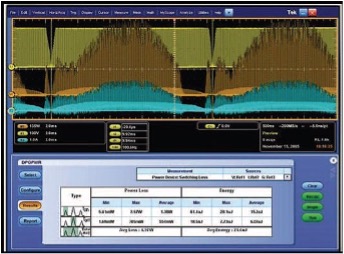

Программное обеспечение для анализа источников питания (опция PWR). Данное ПО позволяет измерять и проводить анализ рассеиваемой мощности в импульсных источниках питания и магнитных элементах, а также автоматизирует процесс составления подробных отчетов об испытаниях.

Программное обеспечение TekExpress™ для автоматической проверки на соответствие протоколу SATA уменьшает время проверки примерно на 70 % с помощью простой эффективной автоматизации всех необходимых средств. Данное ПО также включает автораспознавание всего необходимого тестового оборудования, интуитивно понятное управление и полную поддержку протоколов SATA версий 1 и 2.

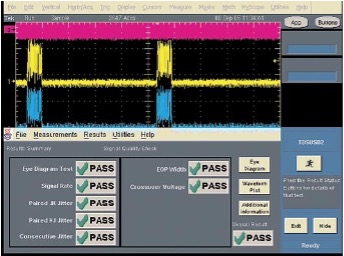

Проверка на соответствие USB 2.0 (опция USB) предоставляет пользователю возможность полностью характеризовать разработанное устройство в различных условиях функционирования. Настройка осциллографа, включая компенсацию измерительного тракта, всего одной кнопкой позволяет пользователю существенно экономить время при проведении тестирования.

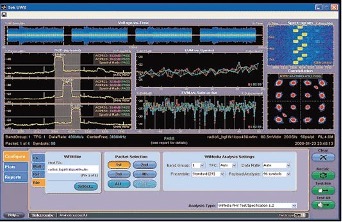

Окно управления измерениями спектра Программное обеспечение для спектрального анализа сверхширокополосных сигналов (опция UWB) позволяет проводить анализ различных параметров без настройки пользовательского интерфейса. Кроме того, пакет автоматического анализа WiMedia позволяет исследовать изменение частоты и амплитуды сложных широких сигналов со временем с помощью спектрограмм реального времени в полосе 20 ГГц.

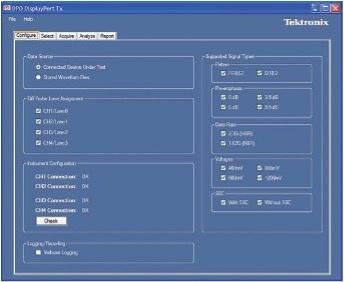

Проверка передатчиков USB 3.0. Проверка, отладка и сертификация по спецификациям протокола USB3.0 физического уровня с помощью встроенных средств и дополнительных приложений для серии DPO/DSA70000B. Математические функции, FIR фильтры и ПО SDLA обеспечивают эмуляцию передачи данных согласно спецификации USB 3.0. С помощью DPOJET можно произвести измерения джиттера, необходимые для проверки соответствия.

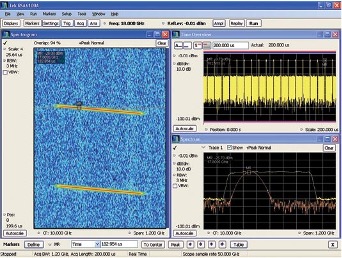

ПО векторного анализа сигналов SignalVu™ простая проверка широкополосных систем, таких как радары, спутниковые каналы связи с высокой скоростью передачи данных и радиосигналы с перескоками по частоте, поиск и нахождение различных событий в спектре. SignalVu сочетает в себе функциональность векторного анализатора, анализатора спектра и мощные возможности системы запуска DPO/DSA70000B.

DSA70000B – осциллографы, созданные для решения современных задач в области высокоскоростной последовательной передачи данных

Цифровой анализатор последовательных потоков DSA70000B специально создан для работы с высокоскоростными системами последовательной передачи данных и включает в себя множество различных функций, необходимых для проверки и определения характеристик таких систем. Программное обеспечение, входящее в стандартную комплектацию серии DSA70000B, поставляется опционально для DPO70000B.

Запуск по последовательным интерфейсам и декодирование в реальном времени позволяет восстанавливать тактовый сигнал, благодарая встроенной функции восстановления, определять переходы и декодировать протоколы. Для удобства анализа можно видеть декодированные 8/10-битные последовательности или устанавливать необходимую разрядность кодирования для настройки системы запуска по определенной последовательной комбинации. Система запуска с фиксацией последовательности позволяет DSA70000B синхронизироваться по длинным посылкам последовательных интерфейсов со скоростями передачи до 6,25 Гбит/с и удалять случайный джиттер. Серия DSA70000B поддерживает последовательные стандарты передачи данных со скоростью до 3,125 Гбит/с и опционально до 5 Гбит/с (опция STU).

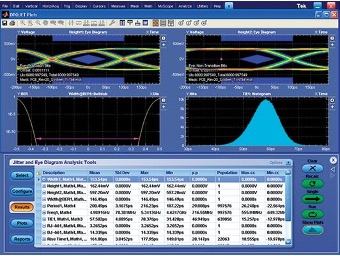

Анализ джиттера, временных параметров и глазковых диаграмм – серия DSA70000B характеризуется самыми точными измерениями джиттера и временных параметров сигналов, а также полным набором средств анализа. При разработке современных систем все большее внимание уделяется джиттеру. Можно проводить измерения джиттера за непрерывные циклы синхронизации по каждому существующему импульсу в режиме однократного захвата. В режиме постоянного захвата возможно проводить анализ временных параметров системы при различных изменяемых условиях функционирования, а также отделять случайный джиттер от детерминистического.

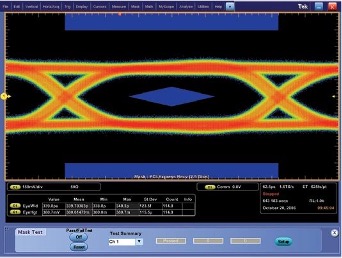

Тестирование по маске – предоставляет полный набор масок для проверки на соответствие стандартам последовательной передачи данных. Поддерживаются 156 масок для следующих стандартов: PCI Express, ITU-T/ANSI T1.102, Ethernet IEEE 802.3, ANSI X3.263, Sonet/SDH, Fiber Channel, InfiniBand, USB, Serial ATA, Serial Attached SCSI, IEEE 1394b, RapidIO, OIF.

Длина памяти 20 миллионов точек на всех четырех каналах обеспечивает возможность записывать большие фрагменты сигналов с высоким разрешением. Опционально доступны расширения объема памяти на канал до 100М для моделей с полосами пропускания 4, 6 и 8 ГГц и 250М для моделей 12,5, 16 и 20 ГГц.

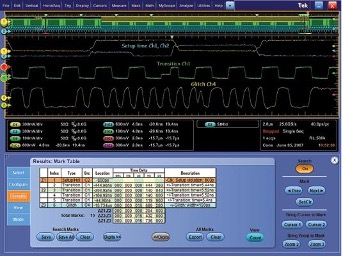

Расширенная система поиска и маркировки событий – поиск важных событий, таких как быстрые и медленные переходы, нарушения времени установки/удержания, определенные логические состояния внутри записанного объема информации, стал более простым. Кроме того, есть возможность скопировать настройки системы поиска в систему запуска прибора, что делает поиск и локализацию проблем более быстрым.

Точная, простая и настраиваемая система проверки и аттестации. Для разработчиков, которым необходимо проводить сертификацию различных устройств, приборы серии DSA70000B опционально могут быть дооснащены программными модулями для анализа и проверки на соответствие различным стандартам. Это позволяет сконфигурировать маску тестирования и граничные условия для проведения тестов типа «годен/негоден» таких стандартов, как PCI Express (опция PCE), Serial ATA и SAS (опция SST), FB-DIMM, (опция FBD), InfiniBand (опция IBA), HDMI (опция HT3), Ethernet (опция ET3), DisplayPort (опция DSPT), DVI (опция DVI), и USB (опция USB).

Вместе со стандартными функциями, расширяющими возможности осциллографов Tektronix серии DPO70000B для анализа и сертификации высокоскоростных последовательных интерфейсов, серия DSA70000B предлагает специализированный инструментарий, позволяющий эффективно решать сложные задачи.
