ЛАБОРАТОРИЯ ЭЛЕКТРОНЩИКА. БАЗОВЫЙ ИНСТРУМЕНТАРИЙ. ЧАСТЬ 1

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой Мультиметров, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

НАЧИНАЕМ: ОСНОВНЫЕ ЭЛЕКТРОННЫЕ ИНСТРУМЕНТЫ, ЧТОБЫ ПРЕВРАТИТЬСЯ В  ПРОФЕССИОНАЛА

Рост Аппаратного обеспечения с открытым исходным кодом (OSHW) предоставил возможность возиться с электроникой проще, чем когда-либо. Но даже в мире, где платформы разработки с открытым исходным кодом (dev) значительно облегчают начало работы, инструменты по-прежнему необходимы для создания и тестирования любых серьезных схем. Инвестирование в хорошие инструменты на раннем этапе вашей карьеры разработчиком может иметь решающее значение в том, останетесь ли вы с электроникой в ​​качестве хобби (или даже профессии) или сдадитесь в отчаянии, когда схема не будет работать так, как вы предполагали.

Так же, как существуют, казалось бы, бесконечные варианты аппаратных платформ с открытым исходным кодом, существуют также тонны вариантов и конфигураций инструментов. Если вы не были недавним победителем в лотерее, скорее всего, ваши ресурсы не безграничны. Знание того, в какие инструменты инвестировать на ранней стадии, а какие могут подождать в карьере, возможно, является вопросом мнения в зависимости от ваших конкретных целей проекта. Однако есть пара инструментов, в которые (многие согласятся), что разумно инвестировать на ранней стадии. Потратив несколько дополнительных долларов на качественные инструменты сегодня, вы можете сэкономить часы (и, возможно, даже больше денег) в будущем.

Вот некоторые из инструментов, которые мы рекомендуем вам рассмотреть:

1. Цифровой мультиметр (DMM) - Цифровой мультиметр является основным инструментом для понимания того, что происходит в вашей схеме. Помимо трех основных измерений напряжения, тока и сопротивления, приличный недорогой DMM сегодня также измеряет такие характеристики, как частота сигнала и рабочий цикл. Даже за 30 долларов вы можете получить DMM, который включает в себя возможность измерения ёмкости и температуры (с помощью входящего в комплект термопарного зонда). Хотя более дешевые варианты могут пожертвовать точностью, прочностью или другими расширенными функциями, за более низкую цену разумно оцененный DMM является разумным первым вложением при сборе вашего набора электронных инструментов. UT195E мультиметр цифровой - довольно надёжный выбор для первого DMM, который включает в себя термопару для измерения температуры и имеет возможность измерения ёмкости + масса других функций, которые могут быть вами востребованы в среднесрочной перспективе. Для разного рода экономных людей обратите внимание на UT39B мультиметр цифровой - это базовые измерения тока, напряжения и сопротивления, но он также очень недорог.

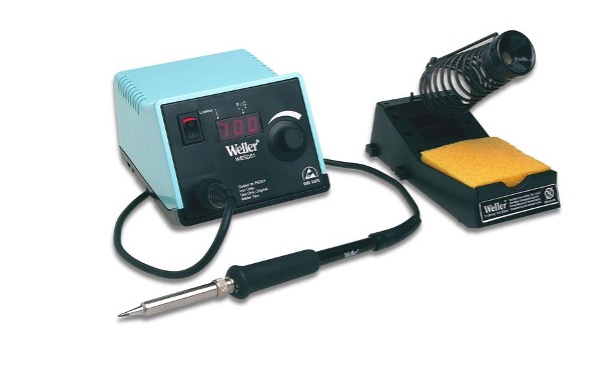

Рисунок 1 - Цифровая паяльная станция Weller WESD51 мощностью 50 Вт. Микропроцессорное управление со светодиодным цифровым дисплеем в F/C.

2. Паяльная станция с переменной температурой. Когда вы будете готовы перейти от проектов только с макетными платами к чему-то более постоянному, вам нужно будет начать учиться паять. Пайка — это своего рода мифический курс «отсеивания» в колледже, который отделяет тех, кому нравится идея специализироваться на определенном предмете, от тех, кто на самом деле достаточно сумасшедший, чтобы придерживаться его до окончания учебы. Навык пайки не особенно сложен. Однако, если ваш первый опыт окажется неудачным из-за использования дешевого паяльника с плохим контролем температуры, этого может быть достаточно, чтобы навсегда отказаться от электроники. Хороший паяльник — это тот, у которого есть хороший контроль переменной температуры и набор легко заменяемых паяльных жал. Также настоятельно рекомендуется использовать латунную губку.

Надёжным выбором станет цифровая паяльная станция WESD51 от Apex Tool Group, которая обеспечивает точную регулировку температуры от 350°F до 850°F в зависимости от того, какие компоненты вы паяете.

Рисунок 2- Декадный магазин всегда полезен для проверки значений резисторов в прототипе без необходимости менять резисторы вручную.

3. Блок замены резисторов - это один из тех инструментов, который вы, возможно, не используете каждый день, но он неизменно полезен практически для каждого проекта, над которым когда-либо работал автор статьи. Блок замены резисторов - это простое, но умное устройство, которое позволяет вам очень легко тестировать различные резисторы в прототипе без необходимости постоянно менять резисторы вручную. Просто вставьте выводы блока замены в ту часть схемы, где вы в конечном итоге поместите выводы постоянного резистора. Затем, поворачивая ручки на блоке замены, вы можете быстро перебирать различные сопротивления и следить за тем, как реагирует схема. Это чрезвычайно полезно в схеме делителя напряжения, в которой один из резисторов является переменным, например, фоторезистор. Если у вас есть желаемое выходное напряжение покоя, когда схема находится в условиях окружающей среды, вы можете использовать блок замены резисторов, чтобы определить идеальное значение для постоянного резистора. Затем в вашей окончательной схеме вы замените блок замены постоянным резистором соответствующего значения. Существуют также блоки замещения ёмкости, которые выполняют аналогичную роль для конденсаторов.

Существует довольно много хороших вариантов сменных коробок по разумной цене, включая RDB-10 и Extech 380400 от Global Specialties. Оба позволяют вам настраивать различные сопротивления от единиц Ом до нескольких мегаом.

4. Настольный источник постоянного тока. Аккумуляторные батареи, «настенные бородавки» и USB-кабели — все это способы, которыми мы питаем наши схемы в то или иное время. В конце концов, беспорядок, связанный с необходимостью накапливать огромную коллекцию «настенных бородавок» с различными значениями напряжения и тока, может надоесть. Надежный настольный источник постоянного тока — это приятное дополнение практически к любому рабочему месту электроники. Я предпочитаю источник питания с разделенным напряжением, который может выдавать как положительное, так и отрицательное напряжение, что полезно для многих приложений с операционными усилителями. 0 В до 30 В при 1 А — это достойный источник питания для большинства DIY-приложений.

Взгляните на очень бюджетный настольный блок питания MPS-3005D+ 30 В, 5 А, блок питания линейный одноканальный, который обеспечивает до 30 В постоянного тока и номинальный выходной ток 0-5 А в очень маленьком форм-факторе. Если ваше приложение требует немного большего контроля над характеристиками, такими как пусковой ток, или вы хотите имитировать производительность батареи, ознакомьтесь с блоками питания MPS-3033Х , которые имеют USB-подключение, чтобы вы могли управлять выходной мощностью с настольного компьютера.

Магазин Gtest® - авторизованный поставщик мультиметров в Украину: https://gtest.com.ua/izmeritelnye-pribory/multimetry

В части 2 речь пойдёт об осциллографах, генераторах функций и логических анализаторах. Если у вас есть другие любимые инструменты или инструменты, которые вы создали из плат с открытым исходным кодом, - это уже личное….

ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
