А тут ещё и цифровые протоколы с прочими анализами. ЧАСТЬ 3

Магазин Gtest(R) предлагает широкую номенклатуру осциллографов на приводимой страничке сайта в самом конце настоящего Раздела, а также рекомендуемые приборы и статьи для самообразования

Цифровые протоколы и проверка отладки

Одним из основополагающих функций осциллографа именно измерение целостности сигнала по-прежнему является приоритетом. Это было, есть и будет. В этом случае ключевой момент - выбор правильной полосы пропускания прибора и совместимость с «правильным» пробником. Надлежащее заземление, фактор присутствия или нет паразитной емкости, а также резонансная частота, вызванная индуктивностью, наличие или отсутствие перекрестных помех, а также воздействие шумов — все это важные аспекты, которые необходимо учитывать при измерениях. В последние годы разработки и производство различных моделей осциллографов продвигались совместно с быстрым развитием разного рода компонентов и встроенных систем в различных областях, таких как проектирование микросхем, телекоммуникации, компьютеры, мобильная телефония и автомобильная электроника. Осциллографы OWON предоставляют пять основных вариантов декодирования I2C / RS232 / SPI / CAN / LIN и т. д. для реализации задач, стоящих перед клиентами, что касается проверки разработок, также многоканальном использовании сигналов управления с низкой скоростью.

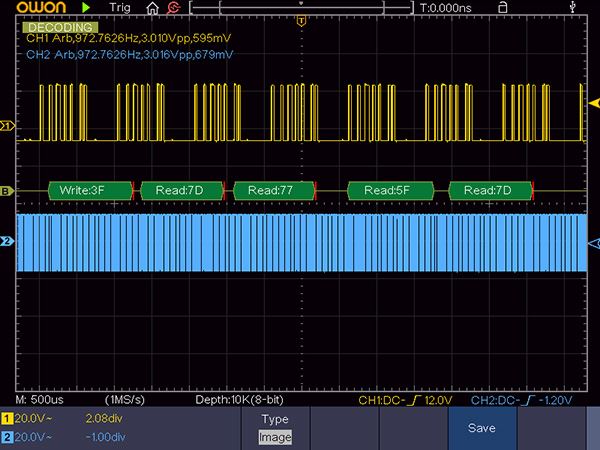

Декодирование 2C

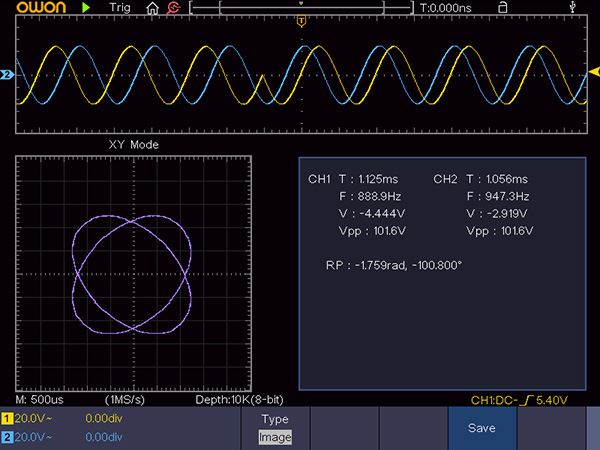

Задействование осциллографа в сфере телекоммуникаций, использующего режим XY на два канала в целях мониторинга изменений фазы, сейчас крайне редко применяется инженерами. Наблюдение разности фаз в режиме осциллограф XY , может показаться архаичным почти для всех инженеров. Компания OWON производит приборы со встроенным режимом XY. Интерфейс настройки ввода данных IQ встроен в базовые функции разработок приборов, чтобы инженеры, работающие в сфере телекоммуникаций на основной частоте, могли бы легко использовать осциллограф для анализа диаграммы «созвездия». Кроме того, компания OWON инвестировала значительные средства в разработку и производство новых генераторов сигналов произвольной формы. Такого рода вид сигналов общей и специальной связи и модуляции значительно снижает инвестиционные затраты пользователей на проверку качества своей продукции.

Диаграмма созвездия BPSK с использованием OWON XDG как источник сигнала

Анализ частотной характеристики

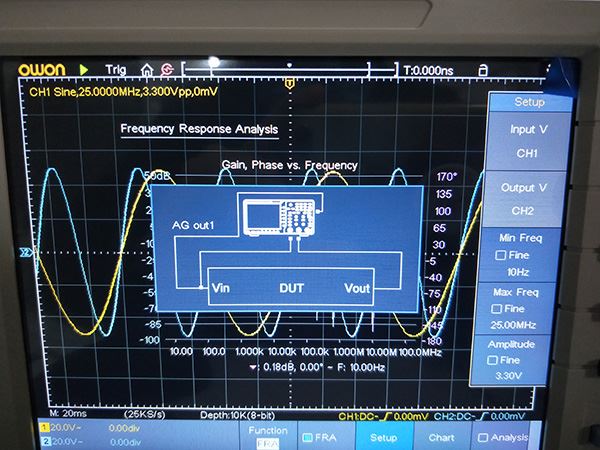

Анализ частотной характеристики применяется для эффективного измерения частотных характеристик Измеряемого Устройства в определенной точке частоты, соответственно решения проблем, связанных с проверкой всех компонентов схемы. Необходимо настроить генератор сигналов на основе выходных параметров осциллографа в целях реализации функции анализа Амплитудно Частотной Характеристики. Применять осциллограф для тестирования коэффициента усиления/фазы совсем несложно. Использование высокоточного осциллографа OWON_XDS является новейшей и эффективной парадигмой в решении описанных задач.

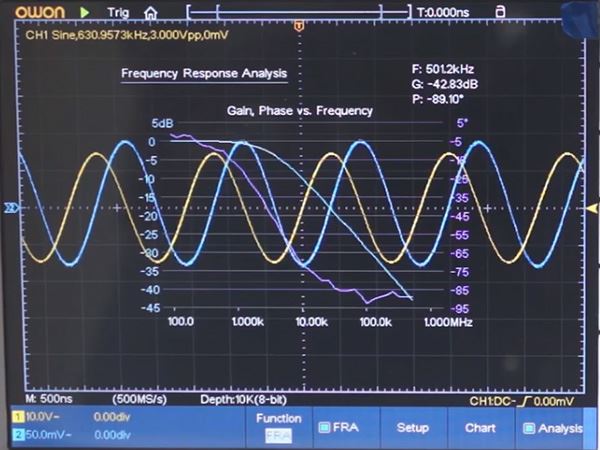

Частотный термин FRA способен осуществлять анализа RC-цепей уникального порядка.

Заключение

Автор надеется ,что ему удалось донести как до простых читателей, так и пользователей осциллографов свежее понимание функций новых разработок этих инструментов , продемонстрировать инновационную составляющую измерений и принципиально новые режимы осциллографов нового поколения, сохраняя при этом основную теорию измерений из прошлого. Разработка осциллографов вышла в совершенно новую фазу. Как стандартные функции, так и универсальные сэкономят инженерам время, позволят быстро анализировать результаты важных алгоритмов измерений.
