12 и 14-бит это реально и доступно (часть 3)

Магазин Gtest(R) предлагает широкую номенклатуру осциллографов на приводимой страничке сайта в самом конце настоящего Раздела, а также рекомендуемые приборы и статьи для самообразования

Цифровые протоколы и отладка проверки

В основах осциллографа измерение целостности сигнала по-прежнему является приоритетом. Ключевым моментом является выбор правильной полосы пропускания и соответствие конкретному зонду. Чистая ли заземление, присутствует ли паразитная ёмкость, резонансная частота, вызванная индуктивным эффектом, перекрестные помехи или нет, а также влияние шума — все это важные аспекты заземления, которые необходимо учитывать при измерении.

В последние годы разработка осциллографов продвигалась вперед вместе с быстрым развитием встроенных систем в различных областях, таких как проектирование микросхем, связь, компьютеры, мобильные телефоны и автомобильная электроника. Осциллографы OWON предоставляют варианты декодирования, а именно пять основных вариантов: I2C / RS232 / SPI / CAN / LIN и т. д. для удовлетворения потребностей клиентов как в проверке конструкции конечного продукта, так и многоканальном задействовании низкоскоростных сигналов управления.

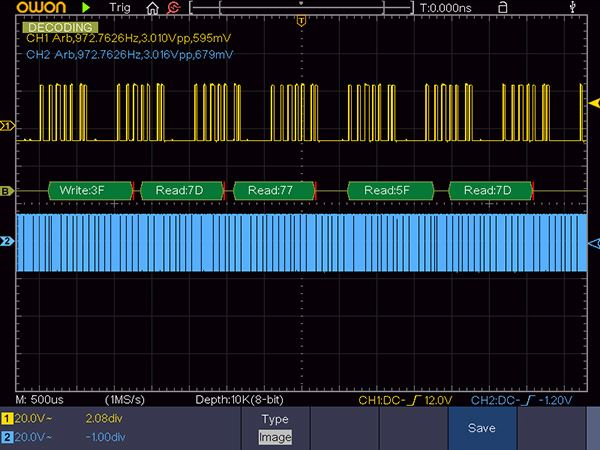

I2C декодирование, т.е Inter-Integrated Circuit) —последовательная асимметричная шина передачи данных для связи между интегральными схемами внутри электронных приборов. Использует две двунаправленные линии связи (SDA и SCL), применяется для соединения низкоскоростных периферийных компонентов с процессорами и микроконтроллерами (например, на материнских платах, во встраиваемых системах, в мобильных телефонах и т.д.)

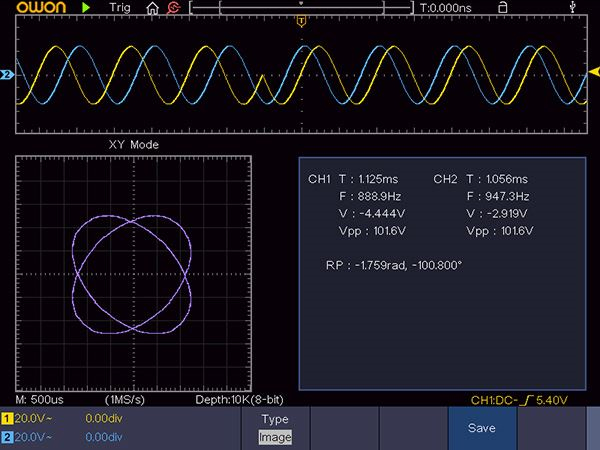

Применение осциллографа в области современной связи, использующего двухканальный режим XY для наблюдения изменений фазы, сейчас забыто инженерами. Наблюдение разности фаз в режиме XY осциллографа кажется странным для большинства инженеров. OWON обеспечивает режим XY. Интерфейс настройки ввода данных IQ добавлен в основу проекта, чтобы инженеры, работающие в сфере связи на основной частоте, могли легко использовать осциллограф для наблюдения за диаграммой созвездия. С другой стороны, OWON вложила значительные средства в разработку новых генераторов сигналов произвольной формы. Этот вид сигналов общей и специальной связи и модуляции значительно снижает инвестиционные затраты компании-разработчика/ производителя/ эксплуатационника на проверку конечной продукции.

Диаграмма созвездия BPSK (с использованием OWON XDG в качестве источника сигнала). BPSK является цифровой версией аналоговой модуляции с двумя боковыми полосами и подавлением несущей (DSB-SC).

Анализ частотной характеристики

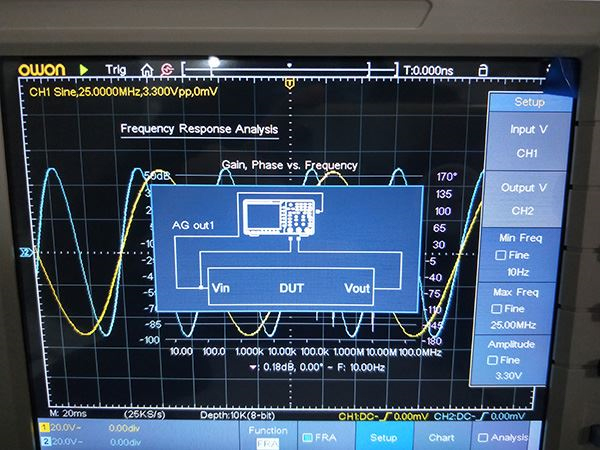

Анализ частотной характеристики предназначен для быстрого измерения частотных характеристик ИУ в определенной частотной точке и быстрого решения проблемы проверки компонентов схемы. Настройте генератор сигналов на базе осциллографа для выполнения функции анализа АЧХ. Использовать осциллограф для измерения коэффициента усиления/фазы довольно легко. Использование высокоточного осциллографа OWON_XDS стало новой парадигмой.

Частотный термин FRA должен анализировать RC-цепи уникального порядка.

Заключение

Автор надеется донести до читателей и пользователей осциллографов новое понимание осциллографа с помощью его новой версии и еще больше укрепить инновационную технологию измерения и инновации, привносимые осциллографами нового поколения, не теряя при этом основную теорию измерений прошлого. Разработка осциллографов вышла в совершенно новую область. Новые функции и универсальные функции помогут инженерам сэкономить время, быстро оценить важные измерения, обеспечить более интуитивный анализ, простые операции и богатое оснащение. Позволяет легко выполнять проверку и отладку в цифровой и радиочастотной областях. Правильно ли вы выбрали осциллограф?
