Детектирование пульсаций источника питания осциллографом Siglent

Технологии производства модулей питания развиваются с невероятной скоростью, что вызывает определённые сложности при выборе наиболее эффективного источника питания, максимально соответствующего требованиям оборудования. Производители тестового и измерительного оборудования должны предоставлять решения для точного определения пульсаций с помощью осциллографа.

1. Метод измерения

Многие инженеры измеряют пульсации величиной в сотни милливольт с помощью цифрового осциллографа. Ошибочные значения, в десятки раз превышающие характеристики, указанные в документации, часто являются результатом неправильного выбора методики измерения. Рассмотрим правильный порядок тестирования с использованием осциллографов серии SDS1000.

1. Активируйте функцию ограничения полосы пропускания и установите значение 20 МГц либо включите фильтр низких частот с максимальным пределом полосы пропускания. Это необходимо для исключения влияния высокочастотного шума на точность измерений.
2. Выберите режим входа AC. Сильная постоянная составляющая сигнала не будет захватываться осциллографом. Для детектирования пульсаций рекомендуется использовать низковольтный диапазон.
3. Провод заземления пробника должен быть максимально коротким. Рекомендуется отсоединить стандартный кабель заземления и подключить короткий провод непосредственно к корпусу пробника. Длина заземления не должна превышать 1 см. Это позволит минимизировать влияние внешних шумов и обнаружить слабые пульсации.

1.4. К цифровому осциллографу не должны быть подключены другие пробники или кабели, кроме пробника для измерения пульсаций. Также не рекомендуется использовать дополнительные способы заземления прибора во избежание появления посторонних шумов.

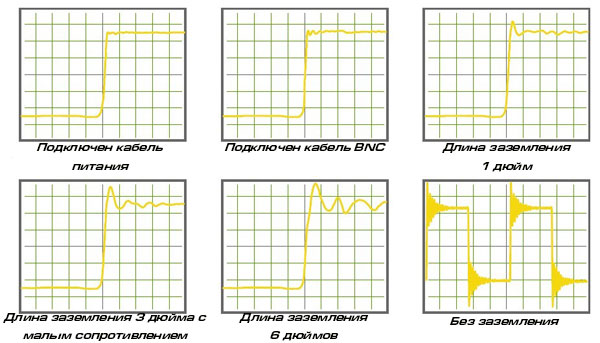

Сравнение влияния различных факторов при измерении пульсаций источника питания

2. Требования к проведению измерений

Цифровой осциллограф

Осциллограф должен поддерживать функцию ограничения полосы пропускания или цифровой частотный фильтр. Например, осциллографы серии SDS1000.

Пробники

В комплект поставки пробников Siglent входит короткий стальной провод заземления. Рекомендуется использовать именно его либо изготовить ещё более короткий провод самостоятельно из меди CAT5, алюминия или олова.

Установите коэффициент деления пробника 1X. Для уменьшения влияния высокочастотных шумов рекомендуется использовать пассивный пробник с коэффициентом 1X и полосой пропускания 6-10 МГц. Использование режима 10X значительно уменьшает амплитуду пульсаций и затрудняет их обнаружение.

3. Сравнение результатов измерения пульсаций различными пробниками

Использование стандартного пробника:

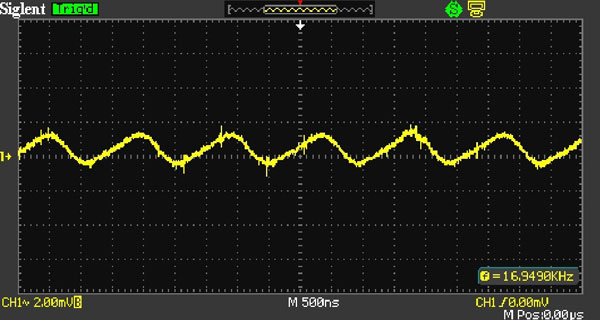

Рис. 3.1. Пульсация блока питания - 0,18 В (чувствительность 2 мВ/дел. Осциллограф SIGLENT автоматически ограничивает ширину полосы пропускания).

Использование усовершенствованного короткого пробника:

Рис. 3.2. Результат после укорачивания кабеля заземления.
