Первая в мире комбинация анализатора мощности и осциллографа

Магазин Gtest(R) предлагает широкую номенклатуру Осциллографов и Анализаторов Спектра на приводимой страничке сайта в самом конце настоящего Раздела, а также рекомендуемые приборы и статьи для самообразования

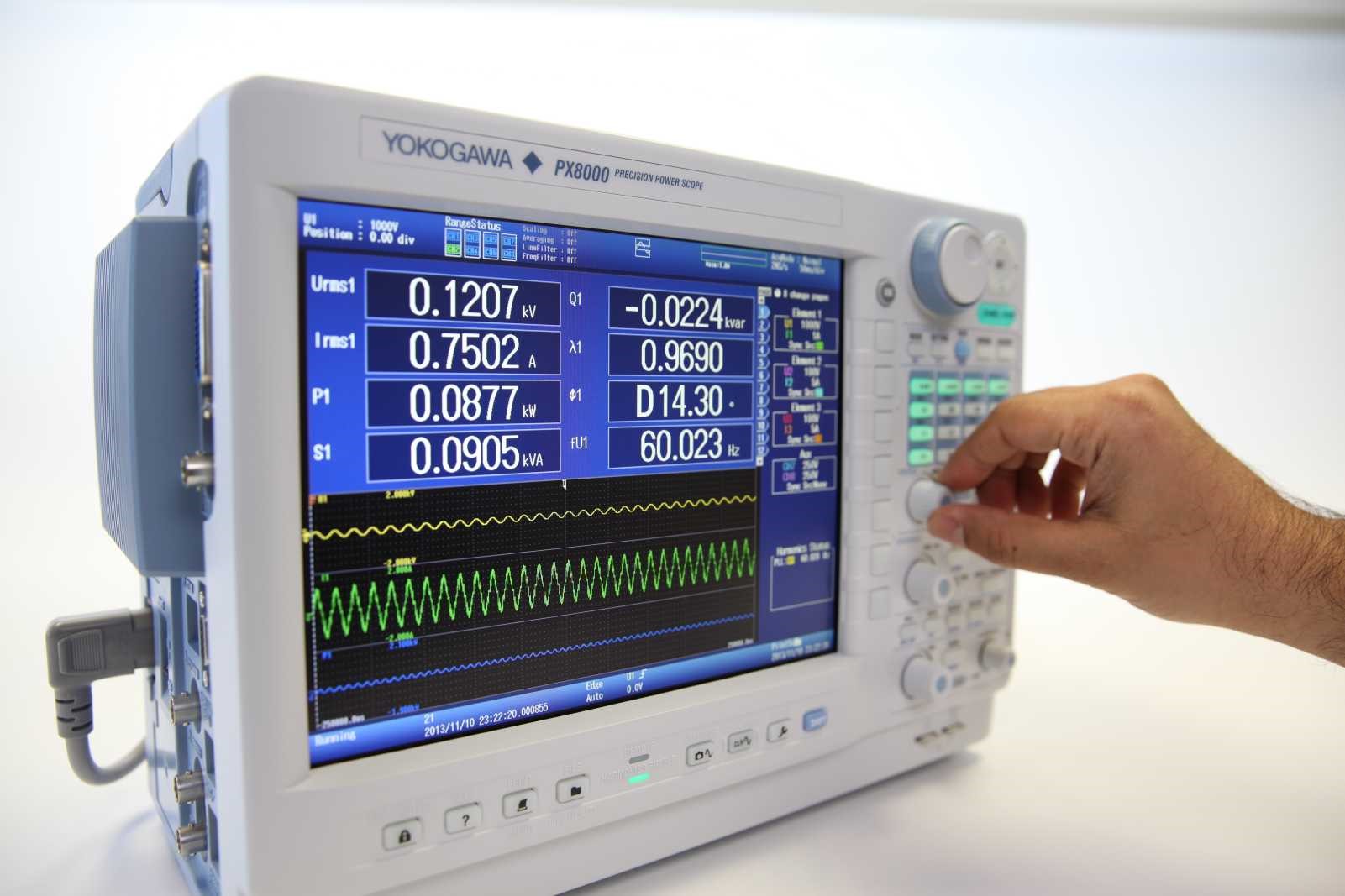

16 декабря 2024 г. — Yokogawa объединила свой ведущий мировой опыт в измерении мощности и многолетний опыт в разработке осциллографов, чтобы создать первый в мире прецизионный осциллограф мощности: PX8000. PX8000 привносит в мир измерения мощности измерение по времени в стиле осциллографа. Он может точно фиксировать формы сигналов напряжения и тока, открывая приложения и решения для огромного множества новых проблем измерения мощности.

«Поскольку все больше инноваций фокусируются на энергоэффективности и интеграции электроники в системы на основе мощности, все больше инженеров требуют точности и достоверности от своих измерений мощности», — комментирует Терри Марринан, вице-президент Yokogawa по испытаниям и измерениям в Европе и Африке: «С выпуском PX8000 специалистам по НИОКР больше не нужно идти на компромисс в отношении своей потребности в высокоточном измерении мощности по времени: потребности, для удовлетворения которой никогда не были предназначены обычные анализаторы мощности и осциллографы».

Новый прибор имеет 12-битное разрешение с частотой дискретизации 100 Мвыб/с и полосой пропускания 20 МГц. Это означает, что PX8000 можно использовать для точного измерения форм импульсов инвертора, которые затем можно использовать для тонкой настройки эффективности инвертора. Выбор входных модулей охватывает измерения напряжения, тока и датчиков при напряжениях до 1000 В RMS и токах до 5 А RMS (более высокие значения возможны с внешними датчиками тока) с базовой точностью до ±0,1%.

Для оценки трехфазных электрических систем требуется не менее трех входов измерения мощности. PX8000 не только имеет четыре входа, но и позволяет одновременно захватывать и отображать напряжение и ток по всем трем фазам.

Помимо обеспечения точного измерения мощности для получения истинного представления о потреблении энергии и производительности, PX8000 включает в себя ряд инновационных функций, которые поддерживают важнейшие измерения и анализ профилей переходной мощности. Он обеспечивает одновременное умножение напряжения и тока для получения выборки мощности в реальном времени, поддерживая как переходные измерения (в стандартной комплектации), так и числовые значения, усредненные по периоду выборки. До 16 различных форм сигналов, включая напряжение, ток и мощность, могут отображаться бок о бок, предоставляя инженерам мгновенные «снимки» производительности.

PX8000 работает на основе технологии isoPRO(tm) от Yokogawa, которая обеспечивает лидирующие в отрасли характеристики изоляции на самых высоких скоростях. Основная технология isoPRO, разработанная с учетом энергосберегающих приложений, обеспечивает производительность, необходимую для оценки высокоэффективных инверторов, работающих при высоких напряжениях, больших токах и высокой частоте.

PX8000 имеет встроенные функции для прямого расчета производных параметров, таких как среднеквадратичное значение (RMS) и средние значения мощности, что позволяет идентифицировать тенденции от цикла к циклу.

PX8000 обеспечивает графическое отображение показаний напряжения, тока и мощности, которые можно проверить на предмет определенных числовых значений в любой точке или для расчета средних значений за определенный период.

Прибор также поддерживает захват форм сигналов мощности за определенные периоды времени с помощью определения «курсоров» запуска и остановки. Это особенно полезно для изучения переходных явлений и при проектировании периодически контролируемого оборудования. Чтобы гарантировать, что такое оборудование соответствует энергетическим стандартам, крайне важно измерять потребление энергии в диапазоне различных режимов от «спящего» до полной активности — и всех переходных состояний между ними.

PX8000 предлагает возможности отображения X/Y, которые можно использовать, например, для отображения характеристик скорости/крутящего момента двигателей. Он также может отображать формы сигналов Лиссажу на входе и выходе для фазового анализа.

Как и семейство цифровых осциллографов Yokogawa, PX8000 включает функцию памяти истории, которая автоматически записывает до 1000 исторических форм сигналов, которые можно вызвать и повторно отобразить в любое время. Записанные формы сигналов также можно использовать для переопределения условий запуска. Исторические формы сигналов исследуются с помощью поиска на основе условий для обнаружения определенных трудно изолируемых аномальных явлений во время повторяющихся высокочастотных измерений.

Разнообразие функций, включая арифметические вычисления, сдвиг во времени и быстрые преобразования Фурье, позволяет пользователям отображать формы сигналов со смещениями и коррекциями перекоса. Автоматическая функция устранения перекоса устраняет смещения между сигналами тока и напряжения, которые могут быть вызваны характеристиками датчика или входа. Пользователи также могут определять свои собственные вычисления с помощью уравнений, которые объединяют дифференциалы, интегралы, цифровые фильтры и множество других функций.

PX8000 позволяет одновременно измерять гармонические компоненты форм сигналов напряжения и тока, а также коэффициент гармонических искажений. Гармонические измерения проводятся параллельно с обычными измерениями напряжения и тока. Можно измерять гармоники до 500-го порядка основной гармоники.

PX8000 поставляется с сопутствующим программным обеспечением для ПК под названием PowerViewerPlus, которое можно использовать для захвата данных формы сигнала для дальнейшего анализа. Это значительно расширяет количество точек данных, которые можно анализировать, делая PX8000 идеальным для захвата и анализа долгосрочной производительности. Подключение к ПК осуществляется через стандартные соединения Ethernet/USB/GP-IB. Удобное программное обеспечение отображает формы сигнала в простом и понятном графическом стиле, который будет знаком пользователям популярного программного обеспечения Xviewer от Yokogawa. Исследователи, которые хотят использовать собственное программное обеспечение для анализа, смогут установить соединение с PX8000 через драйвер LabVIEW.

Приложения для PX8000 охватывают все: от устойчивой энергетики до передовой робототехники. Типичные области применения включают в себя тестирование инверторов и двигателей, измерение потерь в реакторах цепей повышения напряжения инверторов, переходные процессы промышленных роботов, измерение эффективности беспроводных зарядных устройств, а также измерение напряжения и мощности в системах распределения электроэнергии.
