Вперше беремо до рук кабельний тестер
Магазин Gtest® пропонує широку номенклатуру кабельних тестерів, а також рекомендовані прилади для тестування кабельних та мережевих інфраструктур.
Короткий вступ до теорії тестерів мережевих кабелів
Коли оптоволоконне з'єднання розірвано, тестер оптоволокна, такий як візуальний локатор пошкоджень або рефлектометр, допомагає швидко визначити місце несправності. Але що робити, якщо проблема виникла в мережі Ethernet? У такому випадку використовується тестер мережевого кабелю.
У цій статті розглянемо принцип роботи тестерів мережевих кабелів, порядок їх використання та типові несправності, які можна виявити під час тестування.
На яких принципах ґрунтуються тестери мережевих кабелів?
Тестер мережного кабелю - це пристрій, який дозволяє визначити правильність з'єднання провідників, виявити обриви, короткі замикання, перехресні з'єднання та інші дефекти кабельної інфраструктури. Також він допомагає оцінити рівень опору та цілісність лінії.
Більшість тестерів складаються з основного блоку та віддаленого модуля. Зазвичай вони оснащені роз'ємами:
- RJ-45 для Ethernet-мереж;
- RJ-11 для телефонних ліній;
- BNC для коаксіальних кабелів.
Під час тестування кабелю Ethernet Cat5e або Cat6 обидва модулі підключаються до різних кінців кабелю. Якщо кабель справний, індикатори на обох пристроях послідовно загоряються від 1 до G.

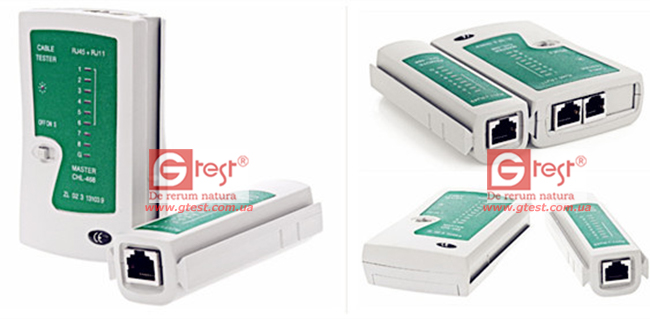

Приклад тестера мережевих кабелів Ethernet та телефонних ліній
Тестер мережевого кабелю може перевіряти як коаксіальні кабелі, так і кабелі типу «кручена пара». Базові моделі визначають проблеми підключення, тоді як професійні прилади дозволяють проводити більш глибоку діагностику мережі.
Кабель також може бути несправним
Хоча більшість несправностей виникає через помилки монтажу або підключення, іноді причиною стає сам кабель. Саме тому перевірка кабельної лінії є одним із перших етапів діагностики мережі.
Посібник користувача тестера мережевих кабелів
Тестер кабелю дозволяє визначити, чи здатний Ethernet-кабель передавати сигнал після підключення до мережевого обладнання.
Увага! Ніколи не підключайте тестер до лінії під напругою. Перед початком перевірки обов'язково від'єднайте кабель від маршрутизатора, комутатора або комп'ютера.
Крок 1. Підключення тестера
Підключіть основний та віддалений модулі до кінців кабелю, який необхідно перевірити. Переконайтеся, що конектори повністю вставлені та зафіксовані.
Крок 2. Запуск тестування
Увімкніть тестер. При справному кабелі світлодіоди почнуть послідовно загорятися на обох пристроях. Якщо виявлено несправність, індикатори покажуть відповідний тип помилки.
Крок 3. Аналіз результатів
Послідовність роботи світлодіодів дозволяє визначити тип підключення та наявність дефектів.
| Тип кабелю | Результат тестування |
|---|---|
| Ethernet (RJ45) | Світлодіоди послідовно загоряються від 1 до G на обох тестерах |
| Коаксіальний кабель | Світяться нижній індикатор та індикатор клеми |
| Прямий кабель | Індикатори спрацьовують в однаковій послідовності на обох пристроях |
| Перехресний кабель | На віддаленому модулі індикатори спрацьовують у зворотному порядку |
| Обрив лінії | Відсутнє світіння відповідних індикаторів |
| Коротке замикання | Індикатори працюють лише на основному блоці |
Типові несправності кабелів
- При короткому замиканні певної жили відповідний індикатор не загоряється.
- При обриві декількох жил одночасно відсутнє світіння кількох індикаторів.
- При неправильному обтисканні роз'ємів індикатори працюють у різній послідовності.
- При множинних коротких замиканнях можливе повне припинення індикації.
Висновки
Тестер мережевих кабелів є незамінним інструментом для перевірки Ethernet-мереж, телефонних ліній та коаксіальних кабелів. За його допомогою можна швидко виявити обриви, короткі замикання, неправильне підключення та інші дефекти, які негативно впливають на роботу мережі.
Своєчасна перевірка кабельної інфраструктури дозволяє значно скоротити час пошуку несправностей і забезпечити стабільну роботу мережевого обладнання.
