Круті інструменти: кабельні тестери з функцією PoE

Магазин Gtest(R) пропонує широку номенклатуру кабельних тестерів за посиланням наприкінці цього Розділу, а також рекомендовані прилади для тестування кабельних та мережевих інфраструктур. Також рекомендуються статті для подальшої самоосвіти

Технологія живлення через Ethernet (PoE) дозволяє передавати електроенергію для систем освітлення, опалення, вентиляції та кондиціонування повітря та безпеки по кабелю Ethernet, а не по стандартній електропроводці.

PoE спрощує прокладку кабелів, оскільки для подачі електроживлення та інших програм на пристрої в локальній обчислювальній мережі (LAN) потрібен лише один кабель.

Марк Маллінс, менеджер з маркетингу компанії Fluke Networks (Еверетт, шт. Вашингтон), сказав, що очікується, що використання PoE збільшиться більш ніж на 12% протягом наступних чотирьох років, оскільки це спрощує встановлення таких пристроїв, як камери відеоспостереження та точки доступу .

«Однак опитування, проведене Ethernet Alliance серед більш ніж 800 установників, інтеграторів і кінцевих користувачів, показало, що четверо з п'яти респондентів мали труднощі з інтеграцією систем PoE. Частково це можна пояснити тим фактом, що IEEE пропонує три стандарти PoE», - сказав він.

Маллінз повідомив, що тестер PoE забезпечує три рівні тестування.

Тестер може визначити тип і кількість потужності, що подається джерелом живлення (PSE), зазвичай це комутатор або інжектор живлення середнього діапазону.
Тестер може вимагати харчування на різних рівнях, щоб визначити, чи PSE може забезпечити запитане харчування.
Тестер може подати навантаження на PSE, щоб визначити, чи напруга буде достатньою при навантаженні. Це робиться для того, щоб визначити, чи можуть PSE і підключений кабель забезпечити необхідний рівень потужності.

"Встановлення або усунення несправностей пристроїв PoE може бути стомлюючим і забирати багато часу, якщо не мати можливості визначити, що відбувається", - сказав Маллінз. "У більшості випадків установники не мають доступу до PSE, щоб побачити, який рівень або тип потужності доступний, і навіть у цьому випадку їм може знадобитися пройти 300 футів, щоб дістатися туди".

За його словами, після перевірки напруги та потужності дуже корисним буде пристрій, здатний тестувати кабелі.

"У багатьох випадках занадто довгий або неефективний кабель призведе до збою або поганої роботи пристрою PoE", - сказав він. «По-друге, шукайте тестерів, сертифікованих Ethernet Alliance для надійної сумісності з обладнанням різних постачальників. По-третє, базові мережеві тести можуть гарантувати, що пристрій PoE зможе взаємодіяти з відповідними мережевими пристроями. Не дуже добре, якщо пристрій працює ідеально, але дані не можуть потрапити на нього або з нього, тому що він знаходиться в неправильній VLAN або його IP-адреса неправильна».

Маллінз сказав, що MicroScanner PoE Cable Verifier від Fluke та тестер LinkIQ cable+network сертифіковано Ethernet Alliance для IEEE-Std 802.3af/at/bt. Деякі тестери, сказав він, не підтримують нові установки 90 Вт.

«Fluke рекомендує сертифікувати кабель на відповідність вимогам опору при першій установці. Однак сертифікатори коштують набагато дорожче, ніж обговорювані тут тестери PoE, і їх краще приберегти для спеціалізованого продукту», — сказав він.

Ліза Шварц, директор з розвитку бізнесу та маркетингу продукції в компанії AEM Precision Cable Test (Чандлер, Арізона), зазначила, що оскільки будівлі стають все інтелектуальнішими, наявність пристроїв у локальній мережі з живленням за технологією PoE оптимізує експлуатацію та обслуговування, а також скорочує викиди вуглекислого газу.

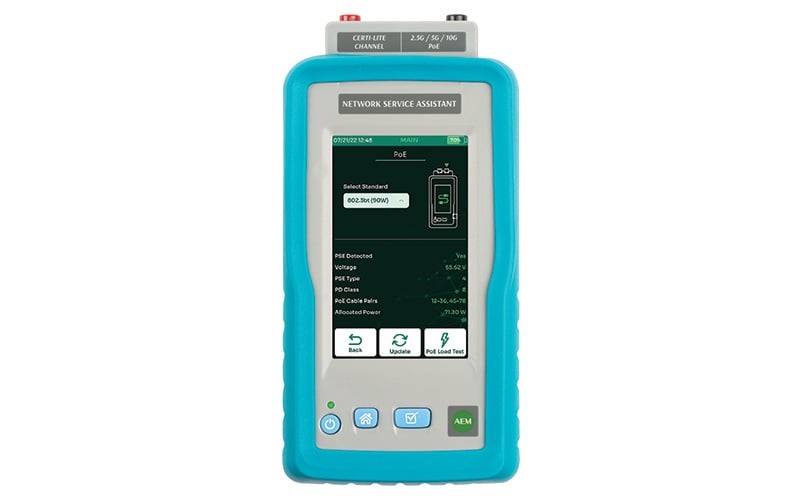

Помічник з обслуговування мережі AEM
aem-test.com

"Існують різні продукти, які виконують різну глибину тестування PoE", - сказала вона. "Ми вважаємо, що існують ключові компоненти вимірювань, які вони повинні мати, щоб отримати повну картину PoE".

Шварц сказав, що тестувальники повинні мати можливість:

Емулюйте кінцевий пристрій, який потребує живлення, підключившись до мережі замість цього кінцевого пристрою і повідомивши тестеру, який рівень живлення необхідний. При цьому тестер тепер взаємодіятиме з PSE.
Перевірте наявність PSE. (Таке трапляється; іноді пристрій, що вимагає PoE, підключається до стандартного комутатора.)
Виміряйте доступну напругу, тип PSE, клас PD, пари кабелів PoE і виділену потужність, яку повинен забезпечувати комутатор, на основі вибраного стандарту 802.3 або UPoE.
Виконайте фактичний тест навантаження, під час якого необхідний рівень потужності від PSE на основі вибраного стандарту, а тестер повідомляє, що є в гнізді. Результати повинні бути представлені у вигляді напруги, струму та потужності, все в «реальній потужності».

"Це важливі вимірювання, які потрібно проводити, коли пристрій не вмикається, щоб мати можливість перевірити, чи полягає проблема в тому, що PSE несправний, неправильно налаштований або пристрій, підключений до комутатора, здатний забезпечувати живлення", - сказав Шварц.

«Наявність тестового обладнання, здатного виконувати такий рівень поглибленого тестування PoE, є ключем до швидкого розуміння проблемної галузі. У нашому випадку наше тестове обладнання також здатне тестувати сам фізичний кабель, щоби переконатися, що він не є потенційною причиною проблеми», — сказала вона.

Шварц зазначив, що багатофункціональний кабельний тестер та сервісний помічник TestPro від AEM забезпечує повний набір функцій для тестування кабелів, провідних та бездротових мереж, а також найповніший набір можливостей тестування серед усіх тестових приладів PoE.

Ден Баррера, директор з інновацій у Trend Networks, Рокавей, Нью-Джерсі, сказав, що на ринок виходять пристрої з живленням від PoE, які можуть використовувати повну потужність 90 Вт, яку PoE може надати на комутаторі, або до 73 Вт для пристрою на кінці з'єднання. Інтеграторам необхідно переконатися, що встановлена мережа може підтримувати ці нові потужні пристрої та системи.

Тестери PoE поділяються на три категорії.

"Базовий тип може виявити наявність PoE на кручений парі, але не може визначити тип або можливості системи PoE", - сказав Баррера. «Думайте про це як про еквівалент використання ручки для виявлення напруги в електричному ланцюзі. Він повідомить вам, що напруга присутня, але не більше.

«Проміжні тестери PoE нададуть деяку інформацію щодо класифікації обладнання для подачі живлення PoE. Існує дев'ять класів PoE від 0 до 9, кожен із яких має різні можливості харчування. Тестер із визначенням класу PoE може повідомити вам, чи є система PoE 2-парною або 4-парною, чи який клас доступний. Цей тестер може надати доступну напругу на кожній парі для пристрою PoE, і хоча це корисно, це може ввести в оману.

«Останній тип тестера PoE буде взаємодіяти з PSE, щоб визначити найвищий підтримуваний ним клас, а потім він імітуватиме пристрій PoE, поміщаючи навантаження на лінію, щоб визначити, скільки потужності доступне під час роботи. Це надасть користувачеві вимірювання напруги та потужності, щоб він міг бути впевнений, що схема підтримуватиме пристрої, які повинні працювати на ній. Думайте про цей тип тестера як про тестер акумулятора, який поміщає навантаження на акумулятор і вимірює напругу і силу струму, що видаються під навантаженням, щоб забезпечити справжнє вимірювання ємності акумулятора».

Баррера сказав, що тестер PoE, який завантажує ланцюг, повідомить користувачеві напругу та струм, що подаються на пристрій, які повідомляються у ВАТ. Можливість завантаження ланцюга може бути використана для швидкого визначення того, чи встановлений кабель працюватиме з передбачуваним додатком, і якщо ні, то пов'язана проблема з кабелями або PSE.

"Якщо тест не забезпечує очікувану потужність у місці розташування пристрою PoE, технік може усунути неполадки, повторивши тест, будучи підключеним безпосередньо до PSE/комутатора", - сказав Баррера. «Якщо тест знову не вдається, усунення несправностей може початися на стороні мережі речей. Порт комутатора може бути встановлений режим обмеження потужності або він може бути перепідписаний, що означає, що він забезпечує максимальну загальну потужність для всіх портів разом узятих. Якщо тест на порту комутатора проходить успішно, можна припустити, що кабельне розведення обмежує потужність пристрою».

Стандарти PoE засновані на каналах 100 м/328 футів 24 AWG категорії 5e або краще. Чистий мідний кабель 24 AWG може працювати на відстані 125 м або 130 м і, як і раніше, забезпечувати повну потужність.

Однак кілька компаній продають кабельні системи, які можуть досягати більше 200 м/650 футів, зокрема, для додатків PoE з метою зниження вартості системи за рахунок надання каналів великої дальності без необхідності у додаткових телекомунікаційних кімнатах для повторення/посилення сигналів. Канали великої дальності зазвичай виготовляються з кабелю 23 або 22 AWG для зниження опору постійному струму та падіння напруги.

На протилежному кінці спектра установникам необхідно знати про недорогий мережевий кабель з алюмінію з мідним покриттям (CCA). Кабель CCA виготовлений з алюмінієвих провідників із тонким шаром мідного покриття. Кабель CCA підтримує дані відносно добре, оскільки високочастотні сигнали проходять зовнішньої мідної оболонки кабелю з невеликим опором. З іншого боку, постійний струм проходить через центр провідника, а алюміній має набагато більший опір ніж мідь, обмежуючи відстань PoE.

Тестер навантаження PoE не знає і не дбає про довжину кабелю або про те, з чого він зроблений. Він просто виконує електричні вимірювання, щоб інформувати користувача про доступну потужність у місці розташування мережного пристрою.

Існує широкий вибір тестерів, що включають тестування PoE.

Тестер PoE Pro от Trend Networks
www.trend-networks.com

«Найпростіший — це світлодіод, який спалахує в ланцюзі, для тестерів, які вимірюють напругу на парах, але не повідомляють вати. Наприклад, Trend Networks' VDV II Pro виявить PoE і покаже напругу, але не виконає повний тест PoE», - сказав Баррера. "Це може бути прийнятно для техніки, яка зазвичай встановлює нові кабелі, час від часу усуваючи неполадки, але це не найкраще рішення для того, кому потрібно перевірити відповідність PoE".
