Рекомендовані методи перевірок цілісності кручений пари

Магазин Gtest(R) пропонує широку номенклатуру кабельних тестерів за посиланням наприкінці цього Розділу, а також рекомендовані прилади для тестування кабельних та мережевих інфраструктур. Також рекомендуються статті для подальшої самоосвіти

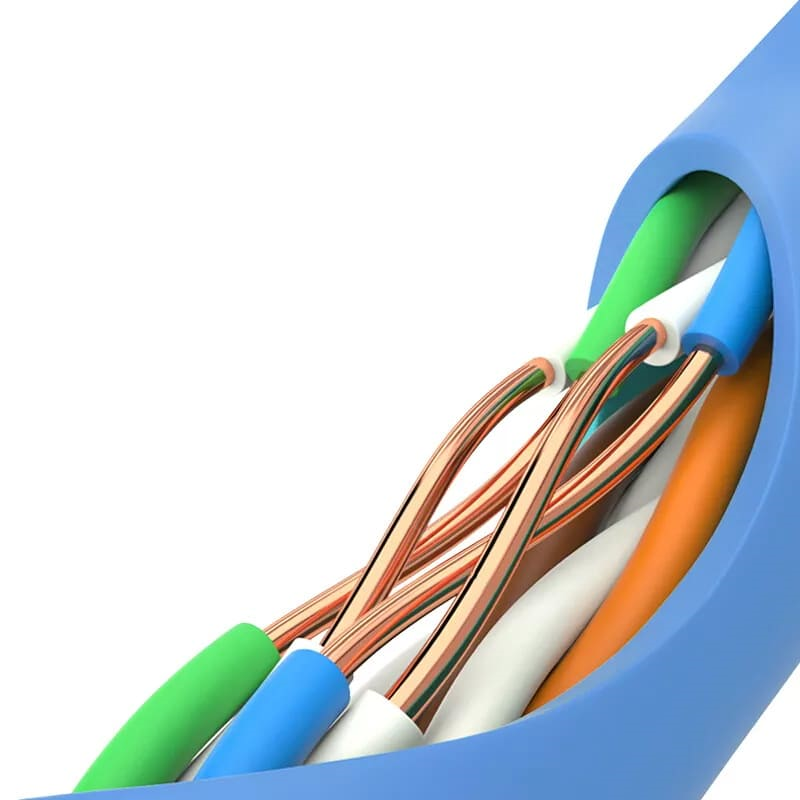

Тестування цілісності кручений пари - найважливіший етап забезпечення належного функціонування мережі. Віта пара застосовується практично скрізь, що стосується локальних мереж передачі даних, відповідно, різноманітні глюки здатні сильно погіршити надійність зв'язку або взагалі повністю розвалити роботу мережі. У цій статті ми постараємося висвітлити питання правильності перевірок цілісності кабелю витої пари на обрив, застосовуючи різноманітні методики та вимірювальні прилади, пристрої, інструменти, як-от: кабельні тестери, мультиметри або постаратися обійтися без них. Крім того, уважно розглянемо можливі несправності та алгоритми їх усунення.

Рекомендований порядок дій

Підготуйте все, що потрібно: вимірювальні інструменти та інструменти для перевірки. Для початку візуально огляньте пошкодження кабелю щодо заломів, вигинів або порізів. Задайте кабельний тестер або мультиметр для первинного тестування провідних ліній. Перевірте якість обтискання на кожному кінці кабелю. Проведіть аналіз результатів тестування та постарайтеся виявити джерело проблем. Задіяти методики для більш скрупульозної перевірки, якщо ви вважаєте, що це необхідно.

Прилади та вимірювальний інструментарій для тестування витої пари

Як перевірити обтискання з'єднань, швидкість передачі сигналів і якість сигналів, що передаються по кручений парі? Для перевірки цілісності та належної роботи крученої пари застосовуються різні прилади та інструменти. Кожен їх грає свою чітко певну роль діагностиці та усунення проблем.

Розглянемо основні з них:

Тестер кручений пари

Спеціалізований прилад для тестування цілісності та правильності підключення проводів у кабельній розводці та обтиску. Тестери здатні швидко локалізувати урвища, короткі замикання та скручені дроти. Ці кабельні тестери бувають простими (наприклад, світлодіодні індикатори) і, що називається, просунутими (як-от: цифрові дисплеї + додаткові функції).

Мультиметр

Це взагалі універсальний вимірювальний прилад, здатний перевіряти абсолютно все, включаючи кручені пари, а також вимірювати напругу, опір і струм. Мультиметр використовується для продзвонювання дротів на цілісність, вимірювання опору ізоляції та тестів на короткі замикання.

Мегаомметр

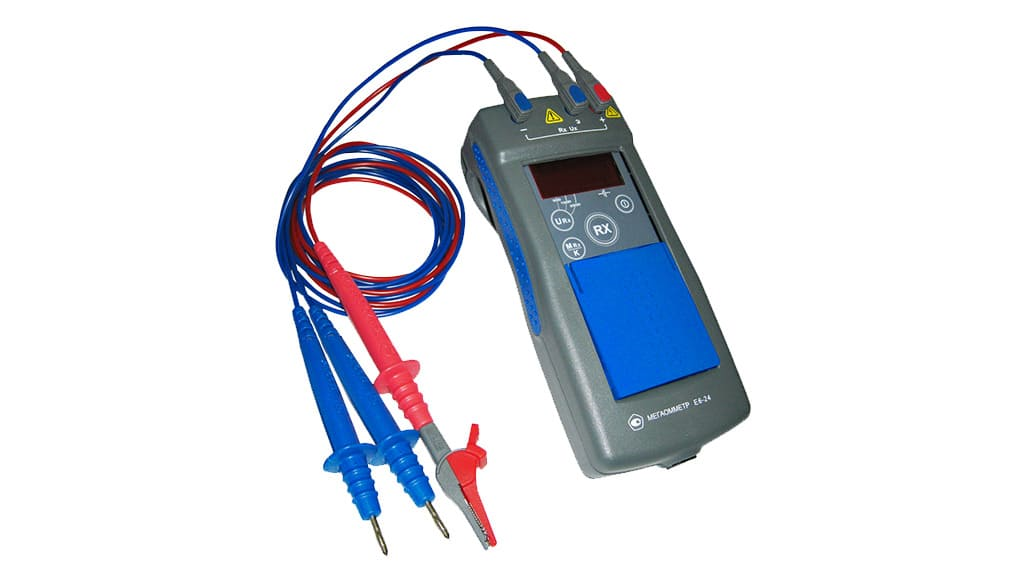

Прилад вимірювання різних величин опору ізоляції. В основному застосовується для перевірки якості ізоляції проводів та з'єднань, що допомагає виявити приховані дефекти та пошкодження, які можуть ніяк не проявляти себе при стандартному продзвонюванні витої пари.

Стріпер та кримпер

Стріппер – інструмент для видалення ізоляції з проводів. Допомагає обережно видалити ізоляцію, не пошкоджуючи металеві жили.

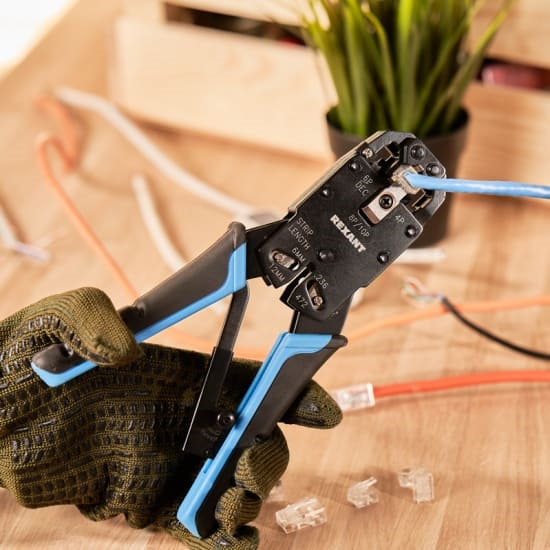

Кримпер – інструмент для обтиску роз'ємів на кабелі. Забезпечує надійне з'єднання роз'ємів із проводами.

Пробник (тональний генератор та щуп)

Комплект тестових приладів, що складається із генератора сигналу та щупа для виявлення сигналу в кабелі. Використовується для ідентифікації конкретного кабелю в пучку проводів та перевірки цілісності комутаційних ліній.

Кабельний аналізатор

Багатофункціональний пристрій для діагностики мережевих кабелів. Перевіряє параметри кабельних інфраструктур, такі як затримка сигналу, перехресні перешкоди та їх рівень. Підходить для більш детального аналізу та професійного застосування.

Продуманий підбір приладів та інструментів для перевірки кручений пари значно полегшує діагностику та усунення проблем з кабелями. Використання відповідного приладового комплексу дозволяє швидко локалізувати та усунути несправності, забезпечуючи стабільну та надійну роботу мережі.

Пошук несправностей

Виявлення та усунення несправностей у кручений парі – найважливіший етап у підтримці стабільної роботи мережевої інфраструктури. У цьому розділі розглядається як правильно виявляти проблеми з кабельними розводками.

• Спочатку візуальний огляд. Уважно огляньте вигляд кабелю: перевірте кабель на наявність видимих ​​пошкоджень, таких як порізи, заломи або вигини. Перевірка роз'ємів. Переконайтеся, що роз'єми на обох кінцях кабелю надійно зафіксовані та не мають пошкоджень.

• Тестування кабельного тестера. Підключіть тестер до обох кінців кабелю: навіщо використовуйте спеціальні порти на тестері. Активуйте режим тестування. Більшість тестерів мають автоматичний режим перевірки. Виконуйте вказівки на дисплеї або показання світлодіодних індикаторів. Аналіз результатів. Тестер чітко вкаже на те, є обриви, короткі замикання або переплутані пари.

• Задія мультиметра. Продзвонювання проводів: виставте мультиметр у режимі продзвонювання та перевірте кожну жилу. Підключіть один щуп до одного кінця жили, а інший до протилежного кінця. Перевірка опору: зафіксуйте опір кожної жили. Необхідно, щоб опір був низьким, що свідчить про хороший стан провідника.

• Застосування мегаомметра. Вимірювання опору ізоляції: підключіть мегаомметр до проводів та виміряйте величину опору між жилами. Високий опір (у мегаомах) вказує на гарну ізоляцію. Оцінка стану ізоляції: якщо опір низький, це свідчить про пошкодження ізоляції, - потрібна заміна кабелю.

• Пробник та тональний генератор. Надсилання сигналу: підключіть тональний генератор до одного кінця кабелю та увімкніть його. Пошук сигналу: за допомогою зонда перевірте, чи транслюється сигнал через весь кабель, якщо ні, знайдіть точне місце обриву або пошкодження.

Пошук несправностей у кручений парі – процес, що вимагає терпіння, уважності та залучення відповідних інструментів. Візуальний огляд, тестери, мультиметри, мегаомметр та інші вимірювальні прилади допоможуть швидко і точно визначити джерело проблеми. Ефективне використання цих засобів та методів забезпечать стабільну роботу мережі та високу якість передачі даних.

Аналіз несправностей

Після виявлення несправностей у кручений парі необхідно докладно їх проаналізувати, щоб виявити причини та визначити найбільш ефективний спосіб їх усунення. У цьому розділі ми розглянемо основні типи несправностей та методики їхнього аналізу.

• Обрив дроту. Симптоми: Повна відсутність сигналу або Інтернет. Кабельний тестер діагностує обрив однієї чи кількох жил. Діагноз: Обрив може бути викликаний механічним пошкодженням, зношуванням або спочатку неправильною установкою. Рекомендація: Візуально огляньте кабель на наявність видимих ​​розривів, заломів або згинів, особливо в місцях, де кабель найбільше навантажується. Рішення: Замініть пошкоджену ділянку кабелю або весь кабельний тракт. Зверніть увагу на правильну прокладку кабелю, що знову встановлюється, щоб уникнути пошкоджень при подальшому його використанні.

• Коротке замикання. Симптоми Нестабільна робота мережі, кабельний тестер або мультиметр показують коротке замикання між жилами. Діагноз: Коротке замикання може виникнути через пошкодження ізоляції проводів, неправильний обтиск роз'ємів або проникнення вологи. Уважно перевірте ізоляцію та місця з'єднань на наявність пошкоджень та слідів корозії. Рішення: Виправте пошкоджені ділянки, замініть роз'єми та створіть умови для підтримки сухості та чистоти кабельних з'єднань.

• Поганий контакт. Симптоми: Непостійне з'єднання, сигнал періодично пропадає, тестер показує слабкий сигнал або неправильне з'єднання. Діагноз: Поганий контакт може бути викликаний недбалим обтиском роз'ємів або окисленням контактів. Огляньте роз'єми та переконайтеся, що всі жили правильно зафіксовані та відсутні сліди окислення. Рішення: Проведіть повторну обтискання роз'ємів, переконавшись у надійному з'єднанні всіх жил. У разі потреби очистіть старі контакти або використовуйте нові роз'єми.

• Переплутані пари. Симптоми: Низька швидкість передачі даних, тестер показує неправильне з'єднання пар. Діагноз: Переплутані пари можуть мати місце через неправильний обтиск роз'ємів або помилки при підключенні до вузлів мережевої архітектури. Перевірте порядок кольорів жил та відповідність стандартам підключення (наприклад, T568A або T568B). Рішення: Проведіть повторну обтискання роз'ємів, дотримуючись встановленого порядку жил. Використовуйте лише перевірені схеми підключення, щоб уникнути помилок у майбутньому.

Аналіз несправностей у кручений парі вимагає уважності, досвіду та знання основних причин проблем. Володіння інформацією щодо симптомів та використання правильних методів діагностики допомагають швидко виявити та усунути практично всі несправності, тим самим забезпечуючи стабільну та надійну роботу мережі. Правильний догляд та регулярна перевірка кабельної системи забезпечать запобігання більшості проблем та продовжать термін служби мережевої архітектури.

Перевірка якості обтиску витої пари

Огляньте роз'єми: Переконайтеся, що всі жили правильно вставлені та зафіксовані. Перевірка кабельного тестера: Використовуйте тестер для перевірки правильності підключення жил.

Перевірка мультиметром: перевірте опір контактів, щоб переконатися у їхній надійності.

Перевірка сигналу, що транслюється по кручений парі

Мережевий аналізатор: Використовуйте мережний аналізатор для перевірки якості сигналу та перешкод.

Тестування швидкості передачі: перевірте швидкість передачі даних через кабель, щоб переконатися у відповідності параметрів швидкості стандартів.

Перевірка обриву та цілісності крученої пари

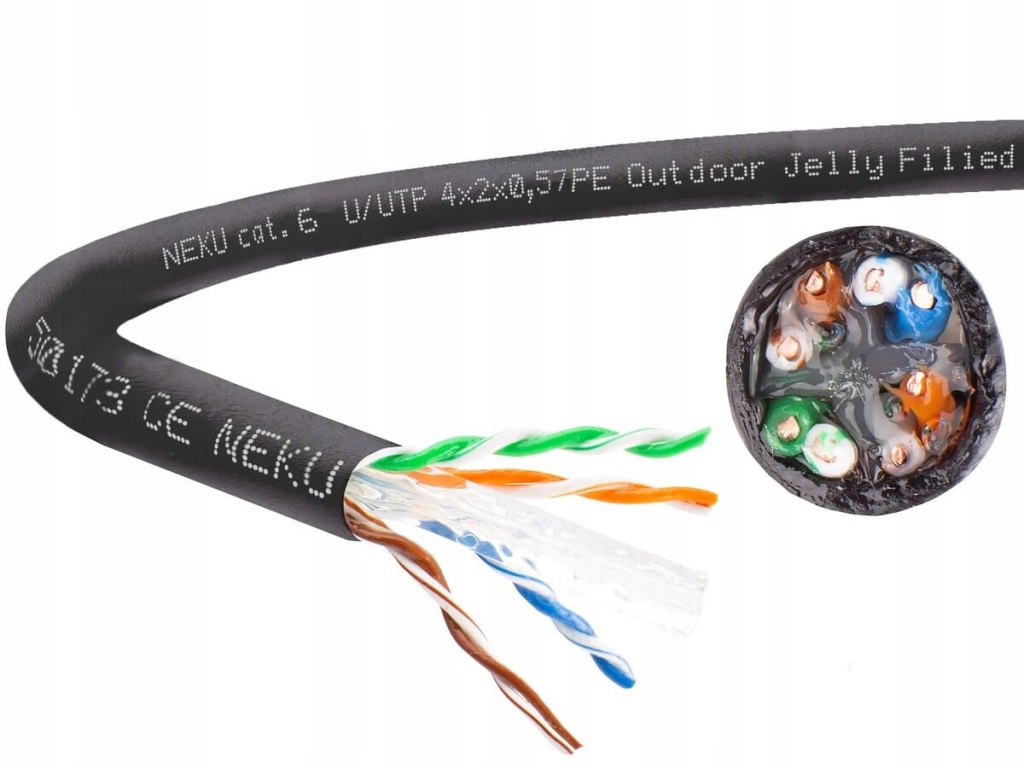

Віта пара є основним типом кабелю, що використовується для підключення вузлів у локальних мережах. Однак, незважаючи на свою надійність, кручена пара не застрахована від пошкоджень, які можуть призвести до урвищ та порушень її цілісності. Перевірка обриву та цілісності кручений пари – важливий етап у діагностиці та усуненні проблем з мережею. Нижче розглядаються основні методи та прилади для тестування витої пари, що необхідно для забезпечення стабільної та якісної роботи мережі.

Кабельний тестер

Підключіть тестер до обох кінців кабелю. Запустіть режим перевірки та дотримуйтесь інструкцій на екрані тестера.

Аналізуйте результати: тестер покаже обриви, короткі замикання та некоректні з'єднання.

Мультиметр

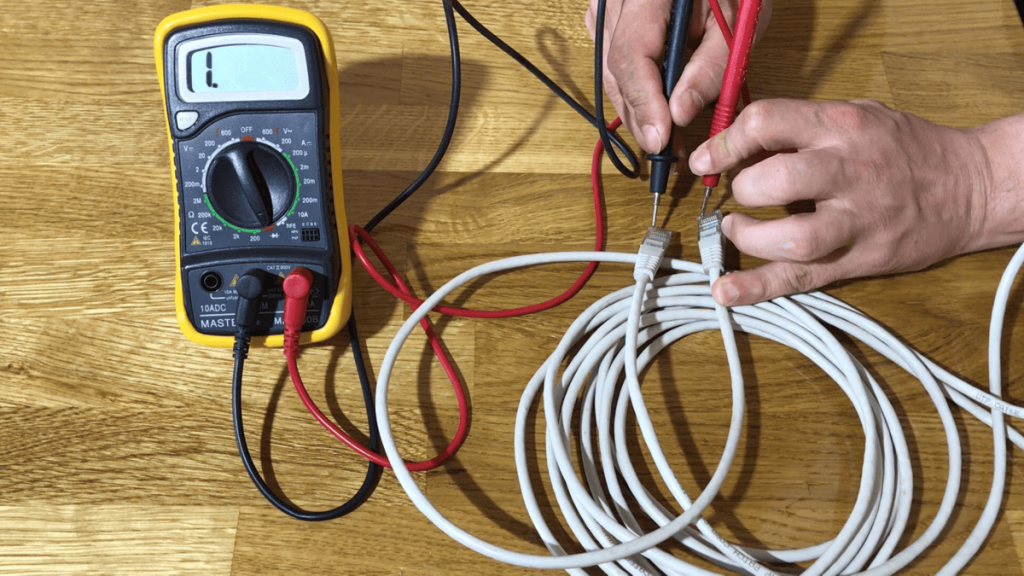

Встановіть мультиметр у режим дзвінка або вимірювання опору.

Протестуйте кожну жилу на урвище та коротке замикання.

Аналізуйте дані: порівняйте результати вимірів зі стандартними параметрами.

Встановіть мультиметр у режим дзвінка або вимірювання опору.

Протестуйте кожну жилу на урвище та коротке замикання.

Аналізуйте дані: порівняйте результати вимірів зі стандартними параметрами.

Мегаомметр

Підключіть мегаомметр до кабелю.

Перевірте опір ізоляції між жилами.

Оцініть результати: низький опір свідчить про пошкодження ізоляції.

Перевірка без тестера

Використовуйте мультиметр у режимі дзвінка.

Порівняйте результати продзвонювання кожної жили з іншою такою жилою, а також загальною оболонкою.

Не полінуйтеся ще раз оглянути кабель на наявність пошкоджень, а також місць, які викликають підозри.

Програми тестування кручений пари

• NetScanTools: Програма для діагностики мережі, яка дозволяє перевіряти з'єднання та швидкість передачі даних.

• Wireshark: Аналізатор мережевого трафіку для детальної діагностики та пошуку несправностей.

• LanTester: Утиліта для перевірки стану мережного обладнання та кабелів.

Перевірка цілісності кручений пари є важливим етапом у підтримці надійності та ефективності всієї мережевої архітектури. Використання правильних інструментів та методів гарантує швидке виявлення та усунення несправностей, тим самим забезпечуючи стабільну роботу мережі.
