КРУТІ ІНСТРУМЕНТИ: МУЛЬТИМЕТРИ

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою Мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Цифровий мультиметр можна назвати швейцарським армійським ножем серед електровимірювального обладнання. Нижче відомі у своїй галузі експерти пояснюють, чому цей вимірювальний інструмент такий важливий для електриків.

Чи є мультиметр одним із найкорисніших інструментів для перевірки електричних ланцюгів та з'єднань?

John Olobri, Консультант з технічної підготовки для AEMC, Довіра, Нью-Гемпшир: Мультиметр надає безліч корисних функцій для електриків. У верхній частині списку знаходяться вимірювання напруги, струму та безперервності ланцюга.

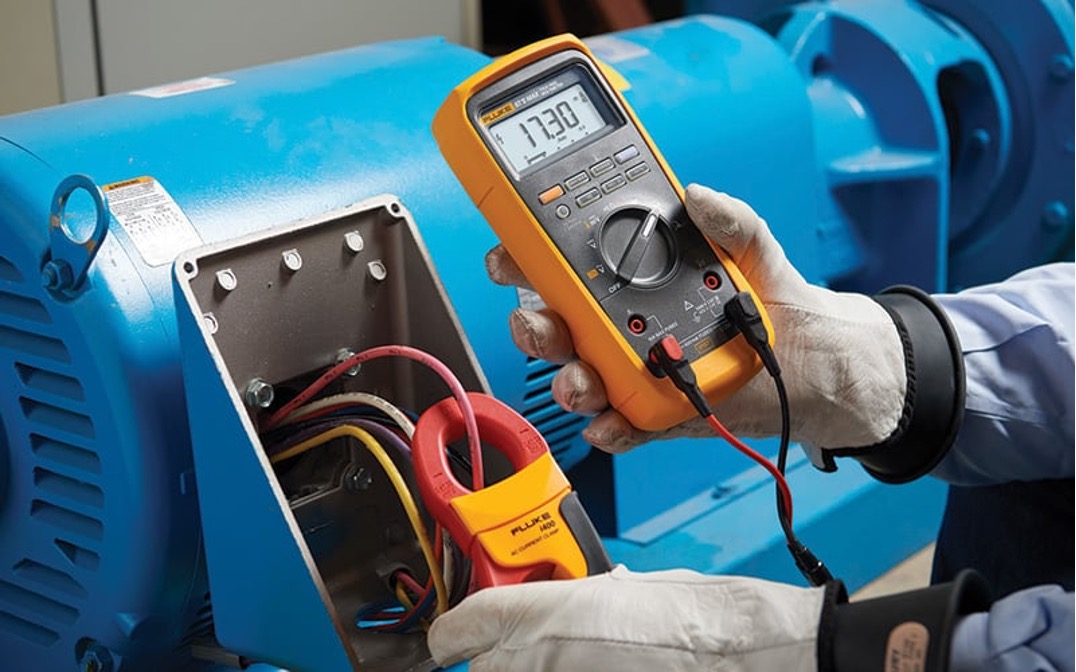

Michael Crepps, Фахівець із застосування продукції Fluke Corp., Еверетт, Вашингтон: Так, мультиметри є стандартним інструментом для виконання роботи. Електрики використовують мультиметри для усунення несправностей, перевірки чи вирішення проблем у житлових, комерційних та промислових областях. Саме універсальність та можливість використання у різних додатках дають вам мультиметри, і ви повинні очікувати точних, надійних та безпечних вимірів.

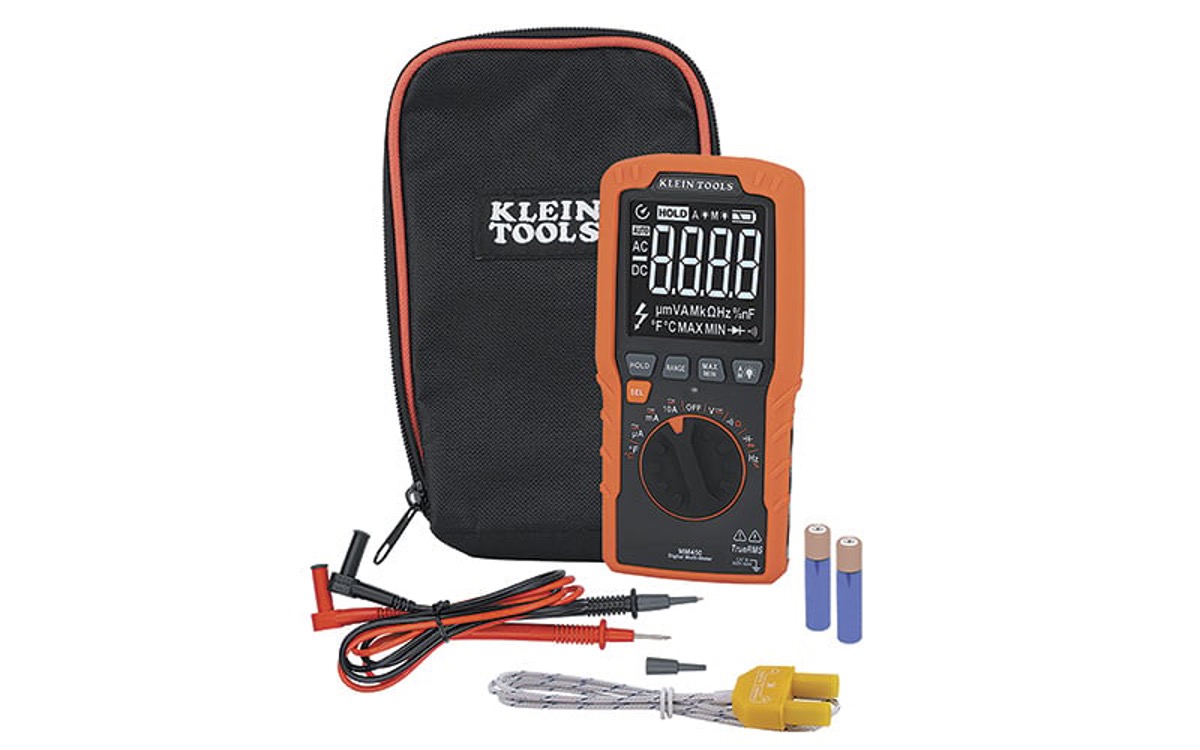

Емі Харт, старший менеджер з продукції в Klein Tools, Лінкольншир, Іллінойс: Вони універсальні і мають безліч тестових функцій та опцій.

Джефф Джоуетт, старший інженер за програмами Megger, Даллас: Безумовно. Ручний інструмент, який легко переносити та транспортувати, міцний для складних робочих майданчиків та з безліччю функцій, які інакше заповнили б ящик з інструментами окремими інструментами. Завдяки безлічі доступних моделей можна вибрати інструмент, який підходить саме для конкретної робочої області. І він буде невеликим, простим у транспортуванні та експлуатації та відносно недорогим.

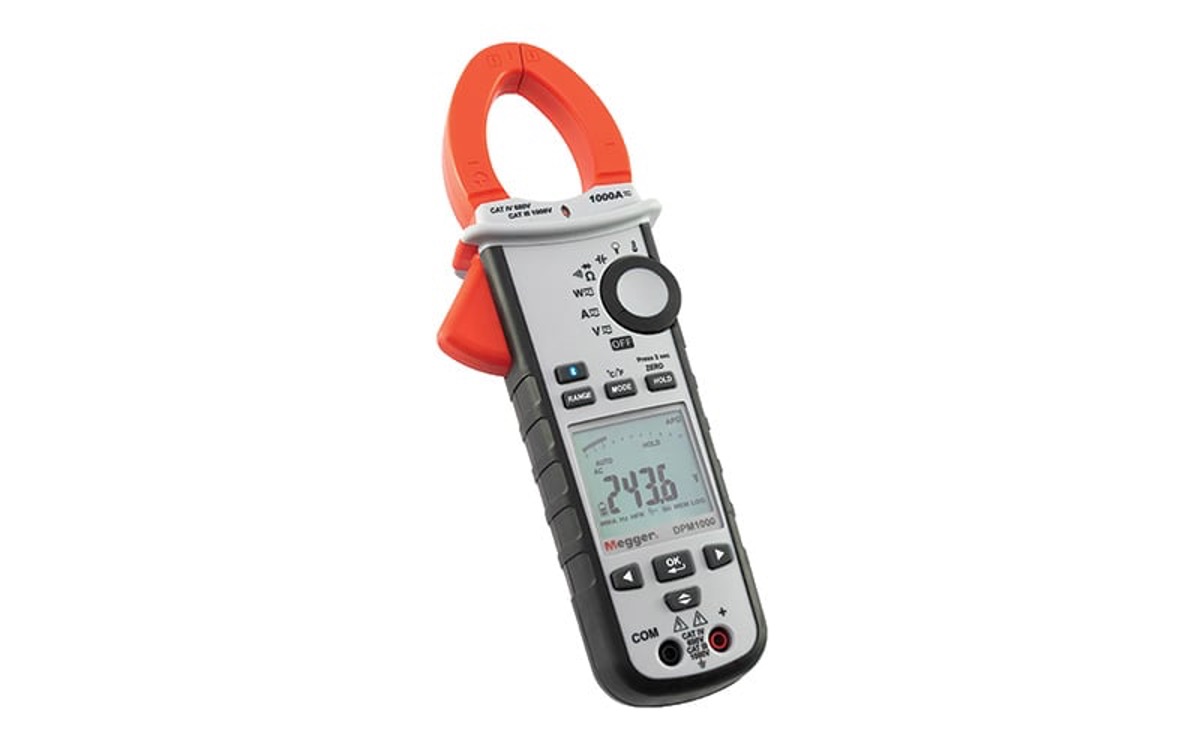

Токові кліщі Megger DPM1000

us.megger.com

Роберт Мілнер, директор з розвитку глобального бізнесу Teledyne Flir, Вілсонвілл, штат Орегон: Звичайно. Більшість електриків мають мультиметр, оскільки це важливий інструмент для тестування та усунення несправностей електричних кіл. Мультиметри використовуються для вимірювання різних електричних властивостей, таких як напруга, струм та опір, які необхідні для діагностики проблем та перевірки правильності роботи електричних систем. Крім електриків, мультиметри також використовуються іншими фахівцями, такими як інженери-електрики, фахівці з електроніки та любителі.

Які функції слід очікувати на покупців від сучасних моделей мультиметрів?

Olobri: Більшість сучасних мультиметрів мають набагато більшу кількість функцій, ніж їхні попередники.

Crepps: Не тільки функцій, а рейтингів безпеки — це те, що не слід забувати і чого слід очікувати при покупці нового мультиметра. Знання довкілля та наявність належної робочої [ситуації]. З більш базового боку, цифровий мультиметр — він може вимірювати напругу (змінну/постійну), струм (змінну/постійну), опір і безперервність. Іншою функцією буде функція мін/макс, здатність захоплювати та утримувати вимірювання, такі як провали напруги або контролювати струм на двигуні, по суті перетворюючи цифровий мультиметр на реєстратор, поки функція включена. Крім того, мультиметр з функцією авто-вольтажу, при вимірюванні напруги в електричній системі, вимірювач визначатиме, чи сигнал або змінним, або постійним. Ця функція – це вибір на шкалі/ручці, який може потенційно виключити будь-які невдачі, коли ви можете не розуміти, яка функція увімкнена.

Hart: Напруга змінного або постійного струму та вимірювання цих параметрів відповідно до технічної документації.

Jowett: Традиційно мультиметр мав на увазі три основи: вольти, ампери та оми. Такі вимірювачі все ще доступні і продаються в основному через ціну та простоту експлуатації. Але в останні роки було додано абсолютну кількість нових та високорозвинених функцій. Справжній вимір RMS став вимогою деяких складних операціях, таких як ДБЖ, інвертори і системи приводу двигуна. Робочий цикл є корисною функцією імпульсних послідовностей. Місткість, частота та напруга розімкнутого ланцюга для перевірки діодів – три функції, корисні при розширеному тестуванні. Мін/макс та пік мають вирішальне значення для усунення несправностей. Не ігноруйте функцію утримання даних при тестуванні в затемнених умовах, де помилкові свідчення становлять небезпеку.

Milner: Хоча існує безліч типів мультиметрів, всі вони повинні мати деякі загальні функції та особливості, які необхідні для їхньої роботи, такі як вимірювання напруги, струму та опору. Інші особливості, такі як фільтр нижніх частот, утримання даних, відносне та відображення мін/макс/середніх даних стали галузевими стандартами.

Як змінилися звичайні мультиметри та цифрові професійні мультиметри за останні два роки?

Olobri: Хороші мультиметри сьогодні мають точність до 100 000 відліків, тоді як типові мультиметри минулих років мали або 4000 або 6000 відліків. З точки зору безпеки хороші мультиметри мають рейтинг 1 000 CAT III або навіть 1 000 CAT IV. Багато хто з них упаковані в ударостійкі корпуси і деякою мірою водонепроникні.

Crepps: У зв'язку з IEC61010 та постійними оновленнями стандартів безпеки та виробництва, останнім часом були внесені зміни для підвищення безпеки, зокрема шляхом збільшення захисного кожуха на вході бананового гнізда цифрового мультиметра. Це обмежує потенційний ризик випадкового удару струмом.

Hart: Додано оповіщення про свинець, що допомагає визначити, де розміщувати дроти, та уникнути перегорання запобіжників, підсвічування дисплеїв та TRMS.

Jowett: Тепер цифрові мультиметри пропонують досить велику кількість дисплеїв, що підвищує точність. Кращі матеріали та методи формування корпусу, включаючи захисні гумові чохли, поряд з мікросхемами, зробили цифрові мультиметри міцнішими, тому неминуче падіння не виводить пристрій з ладу. Автоматичні шторки на клемах тепер запобігають неправильній вставці проводів у неправильні клеми, що в гіршому випадку може сприяти спалаху дуги/вибуху. Чудова функція безпеки.

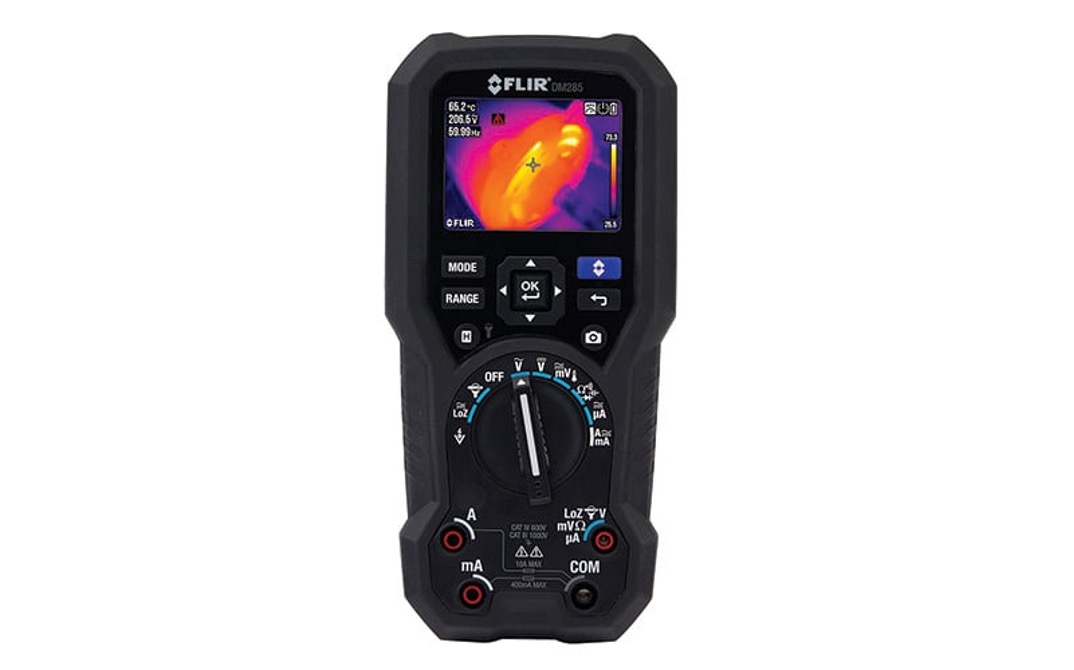

Milner: Теплові камери - деякі мультиметри преміум-класу тепер оснащені тепловізійною камерою, яка допомагає користувачеві виявляти проблемні питання, такі як ослаблені з'єднання або перегрівання компонентів. Багато вимірювачів також можуть підключати термопар для контактного вимірювання температури.

Нижче наведено деякі інші корисні функції:

• Робоче освітлення: мультиметри тепер часто мають вбудоване світлодіодне робоче освітлення, щоб краще бачити та прискорити те, що ви робите поряд із потенційно небезпечним електроустаткуванням.

• Покращена фільтрація: функції фільтрації даних, такі як LoZ (усуває паразитні напруги) та VFD (для частотно-регульованих приводів), надають користувачам якісніші дані для найточнішої діагностики проблем.

• Підключення: багато сучасних мультиметрів тепер включають підключення через Bluetooth або Wi-Fi, що дозволяє використовувати їх у поєднанні зі смартфонами, планшетами або іншими пристроями. Це дозволяє користувачам легше записувати та обмінюватися даними, а також може забезпечувати віддалений моніторинг та керування.

• Покращений дисплей: мультиметри тепер доступні з великими дисплеями з більшою роздільною здатністю, які можуть відображати більше інформації та полегшують зчитування вимірювань в умовах низького освітлення.

• Розширені можливості вимірювання та приладдя: сучасні мультиметри можуть вимірювати більше електричних властивостей, ніж будь-коли раніше, включаючи частоту, ємність та температуру. Гнучкі приладдя для струмових датчиків дозволяють користувачам проводити вимірювання у вузьких або незручних місцях. Деякі вимірювачі мають убудовані безконтактні детектори напруги.

• Реєстрація даних: деякі мультиметри також включають такі функції, як реєстрація даних, які можна використовувати для відстеження змін електричних властивостей протягом часу. Деякі вимірювачі також можуть відображати графіки даних, щоб допомогти прийняти рішення.

• Довговічність: мультиметри з покращеною стійкістю до ударів під час падіння та проникнення вологи тепер стали звичайним явищем. Ці міцні вимірювачі найкраще підходять для використання у складних умовах, таких як будівельні майданчики, промислові підприємства та інші суворі умови.

Чи зменшується потреба у мультиметрах, оскільки багато типів тестових вимірювачів пропонують більше функцій?

Olobri: Один з типів вимірювальних приладів, які зазвичай використовуються електриками, який відрізняється від мультиметра, - це тестер ізоляції. Цей тип пристрою подає високу напругу за низьких струмів для пошуку дефектів ізоляції.

Crepps: Ні. З вимірювальними приладами та мультиметрами наявність більшої кількості функцій означає збільшення універсальності для виконання більшої кількості завдань з одним вимірювачем. Наявність цифрового мультиметра, який може вимірювати температуру або мати можливість використовувати струмові кліщі (для високих вимірювань струму), обмежить кількість вимірювачів, які їм доведеться циклічно використовувати при усуненні несправностей або виконанні робочих процесів у польових умовах.

Hart: Ні, мультиметри залишаються універсальним інструментом, корисним у різних областях застосування.

Jowett: Ні. По-перше, з урахуванням безлічі моделей, доступних на ринку, і безлічі функцій, що пропонуються, часто можна адаптувати вибір мультиметра саме до тих тестів, які необхідно виконати, і не більше і не менше. Електрики, спеціалісти з технічного обслуговування, інженери тощо. буд. можуть виявити, що працюють виключно у вузьких параметрах тестування - системи домашньої автоматизації, системи спостереження, системи безпеки, сигналізації та управління, якщо назвати лише деякі з них.

Milner: Потреба мультиметрів не зменшується, а навпаки, зростає у зв'язку з широким впровадженням сучасних технологій, таких як системи відновлюваної енергії, електромобілі та пристрої для розумного будинку.

Коли мультиметр не найкращий вибір?

Olobri: Існує невеликий відсоток аналогових мультиметрів. Типове використання аналогового мультиметра – спостереження за рухом стрілки. Коли виміри відбуваються, зупинка руху приладу є гарною ознакою того, що показання стабільні.

Crepps: Використання трасувальника кривої I/V, спеціально розробленого для перевірки продуктивності фотоелектричної системи, було б відповідним тестером, оскільки він додає більше функціональності, ніж просто базові вимірювання. Трасувальник кривої I/V перевірить загальну продуктивність панелі, вимірюючи опроміненість в панелі, де технік потім може встановити криву напруги та струму, щоб переконатися, що сонячна панель працює відповідно до специфікацій виробника.

Hart: Так, але це вже не таке поширене.

Jowett: Так, залишаються нішові програми. Плавний хід вказівника бажаний для динамічних випробувань, де не тільки вимір, але й зміна з часом має першорядне значення, оскільки цифри, що танцюють, важко обробити людському мозку. Крім того, серед паразитних напруг високі вхідні опори цифрових мультиметрів можуть викликати перешкоди для правильних показань, в той час як низькі вхідні опори аналогових приладів забезпечують когерентний хід покажчика. Радарні та радіотехнічні операції також зазвичай потребують плавного ходу покажчика для динамічних вимірювань. І є також ті, хто просто віддає перевагу естетиці ходу покажчика і продовжуватиме підтримувати менший ринок.

Milner: Прикладами служать струмовимірювальні кліщі, трасувальники ланцюгів, тестери ізоляції, аналізатори якості електроенергії та тестери кабелів. У таких ситуаціях професіоналам слід розглянути можливість придбання одного із цих спеціалізованих тестових інструментів.

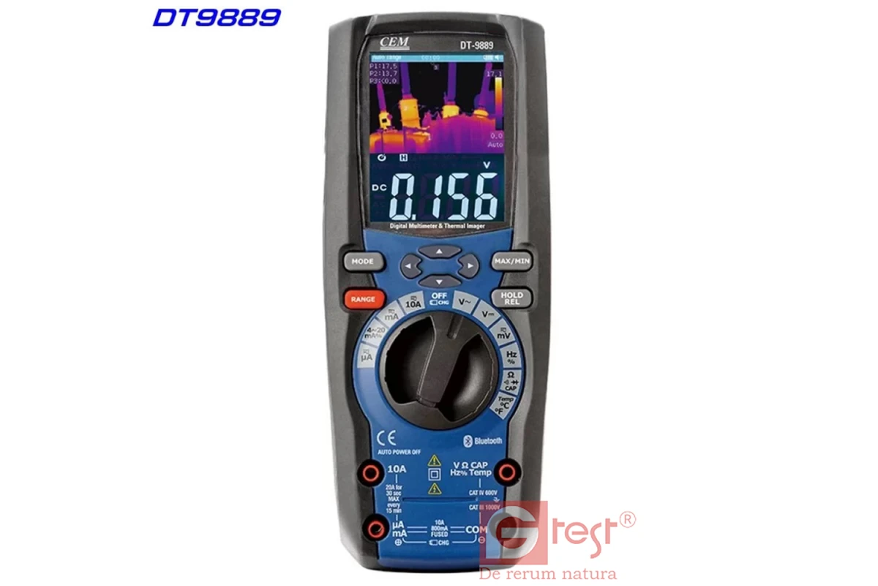

DT9889 мультиметр з функцією тепловізора, від -20ºC до 260ºC
