Чому аналогові мультиметри не поступаються своїми позиціями? ЧАСТИНА 2

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Рон Петі

Чи є якісь «трюки», які можна використовувати з аналоговим мультиметром у порівнянні з цифровим, і чому вони можуть бути кращими для деяких завдань?

Аналоговий вимірювач показує зміни сигналу швидше. Він швидко повідомляє вам, якщо відбувається перехідний процес. Цифрові вимірювачі усереднюють сигнали і зазвичай мають частоту дискретизації (зчитування), яка є досить повільною, щоб пропустити перехідний процес.
Мені подобається використовувати аналоговий вольтметр, тому що йому не потрібна батарея. Підключайте його завжди до джерела живлення назавжди. Те саме з амперметром.
Цифровий мультиметр – це необхідність. Аналоговий мультиметр – це маленька розкіш.

Майк

Чому цифровий мультиметр точніше за осцилограф?

TL; DR Смуга пропускання сигналу та точність вимірювання обернено пропорційні. Метою вимірювача є вимірювання сигналів та надання єдиного результату із заданою точністю. Для досягнення цієї точності прийнятний великий обсяг фільтрації або усереднення, але це обмежує смугу пропускання. Основна мета осцилографа - захоплення сигналу в часі, щоб побачити, як сигнал поводиться динамічно. Точність не така важлива, але смуга пропускання приладу дуже важлива для візуалізації найшвидших змін сигналу, тому можна застосовувати лише незначну фільтрацію або взагалі її не застосовувати.

Альфред Філліс

Як використовувати цифровий мультиметр?

Метод 1. Вимірювання напруги

1. Підключіть щупи до клем COM і V. Завжди підключайте чорний щуп до клеми з маркуванням COM для Загального. Завжди підключайте червоний щуп до клеми з маркуванням "V" для "Напруги", оскільки саме її ви тестуєте.

• У цьому налаштуванні за допомогою вимірювальних проводів вимірюються як змінна, так і постійна напруга.

2.Перемістіть циферблат у положення налаштування напруги для змінної або постійної напруги. Поверніть циферблат у положення V~ або V зі знаком хвилі поруч із ним, якщо ви вимірюєте змінну напругу. Перемкніть циферблат у положення

Тоні Баррі

Чи має осцилограф суттєві переваги перед цифровим мультиметром під час тестування електронних компонентів?

Середній аматорський осцилограф - це 8-бітний пристрій. Якщо ви вимірюєте, скажімо, шину живлення 5 В, то у вас є близько 20 мВ невизначеності в цьому вимірі, припускаючи, що ви використовуєте налаштування 1 В / поділ.

Середній аматорський мультиметр це пристрій з відліком 2000. Ця шина 5 В може вимірювати до 2 мВ (при налаштуванні 20 В).

Осцилограф має імпеданс 1 МОм/22 пФ, що достатньо для багатьох завдань, але не для ланцюгів з високим імпедансом. Вимірювач матиме імпеданс 10 МОм. Це набагато нижче навантаження ланцюга, що дозволяє вам досліджувати ланцюги з вищим імпедансом.

Осцилограф покаже зміну напруги сигналу до більш ніж 20 МГц, хоча для цього буде потрібно 10-кратний зонд. Вимірювач (навіть пристрій TrueRMS) досягне максимуму десь близько 400 Гц (хоча нові пристрої можуть досягати кГц для вимірювання частотно-регульованих електроприводів).

Осцилограф майже завжди працює із заземленими вимірами, що є справжнім головним болем при роботі з мережевим харчуванням. Помістити цей маленький затискач типу «крокодил» у мережний ланцюг — дуже страшне заняття. Вимірник виконує плаваючий вимір, що врятувало життя багатьом електрикам, і це головна причина, через яку вимірники існуватимуть ще довгий час. Так, осцилограф можна оснастити диференціальним зондом, але вони сильно знижують чутливість (мінімум 10x), у них є обмеження по смузі пропускання близько 1 МГц (за винятком дорогих), і навіть дешеві коштують кілька сотень доларів.

Нарешті більшість осцилографів вимірюють напругу. Ось і все. Більшість вимірювачів вимірюють змінну та постійну напругу, струм, опір і, можливо, інші електричні величини, такі як ємність, частота, температура (за допомогою термопари), транзисторів hFE… список може бути дуже довгим і досить екзотичним. Тестування електронних компонентів (наприклад, резисторів) краще проводити за допомогою вимірювача. Те саме стосується діодів, сонячних батарей, конденсаторів, батарей, запобіжників, перемикачів… цей список також дуже довгий. Осцилографи можуть бути оснащені обладнанням для відображення кривих струму транзистора, але я ніколи не бачив, щоб хтось використовував таке обладнання всерйоз. Це майже завжди є демонстрацією для студентів. Тестовий прилад може показати вам, що відбувається на друкованій платі способами, які не може отримати мультиметр, але це можна було б правильно назвати пошуком несправностей, а не тестуванням компонентів. Деякі осцилографи виконують тести «пройшов/не пройшов» щодо напруги, очікуваного від деталі на друкованій платі.

Висновок – вимірювач беззастережно виграє для тестера компонентів. Осцилограф виграє для функціонального тесту завершеної схеми. Обидва є практично необхідними наборами для середньостатистичного аматора в наші дні, поряд із гарним логічним аналізатором, паяльником та збільшувальним склом.

Ед Ніл

У чому перевага використання цифрового амперметра перед аналоговим?

Вони обидва вимірюють струм. Аналоговий вимірювач використовує струм через котушку, щоб відхилити стрілку. Цифровий пропускає струм через резистор і виводить струм через падіння напруги. Якщо вам потрібно точно працювати з нижчими струмами, такими як 4-20 мА, цифровий вимірювач зазвичай має найкращі діапазони.

Річард Джеймс Нельсон

Якими є параметри продуктивності цифрового мультиметра (DMM)?

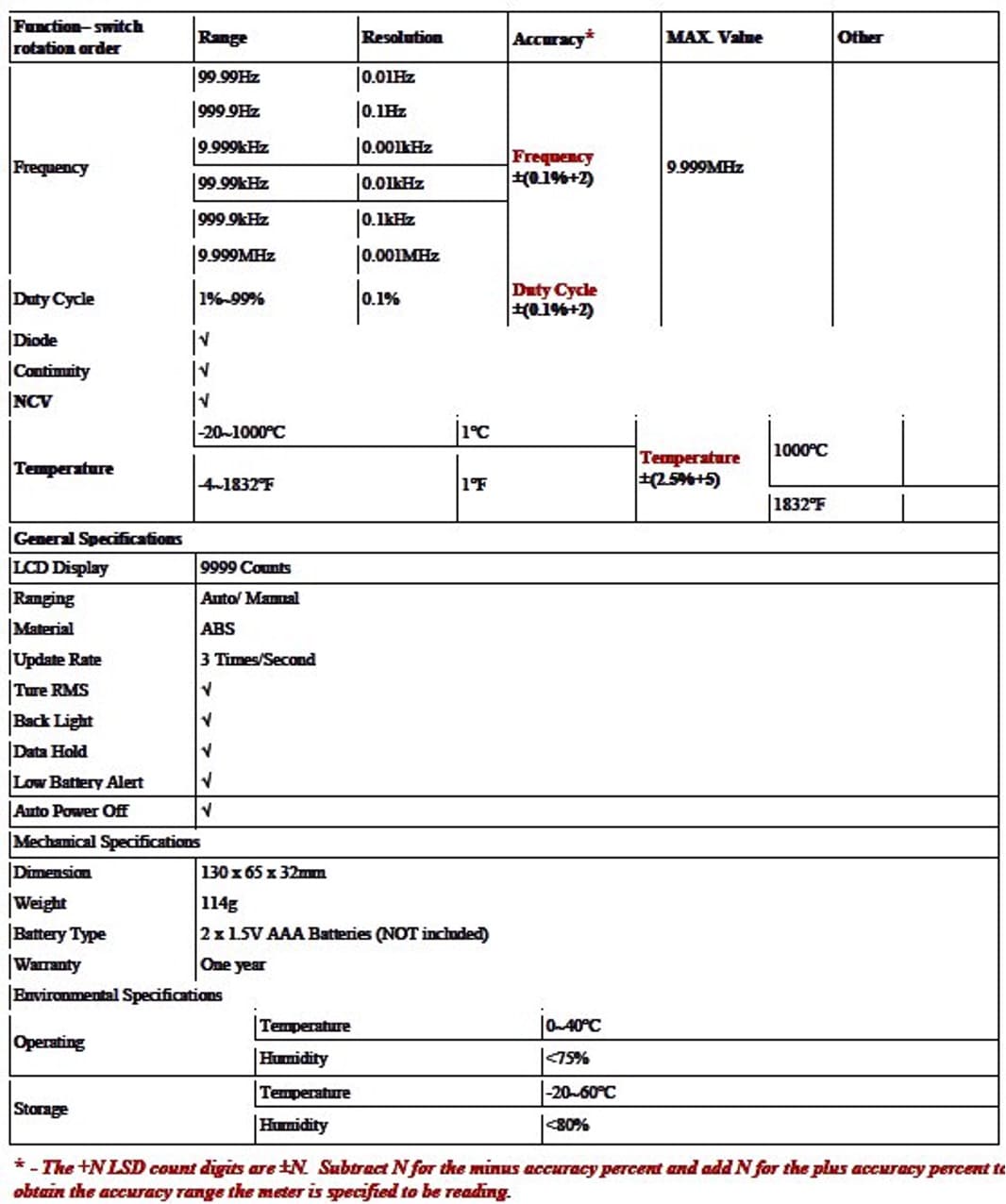

210530 - 2619 Ось основи оптимального (ціна/якість) сучасного цифрового мультиметра. Модель ANENG AN8009.

Пол Істер

Які переваги аналогового мультиметра перед цифровим і який краще використовувати?

Аналоговий вимірювач простіше, коли ви шукаєте пік (або нуль) або зчитуєте сигнал, що змінюється. Аналогові вимірювачі будуть виконувати всі виміри (крім опору) без батареї.

Цифровий вимірювач гарний, коли вам потрібна більша точність. Цифрові вимірювачі, які мають стовпчасту діаграму в нижній частині дисплея, дійсно найкращі з обох, якщо вони швидко реагують.

Є також особисті уподобання. Я б віддав перевагу аналоговий вимірник, ніж повільний цифровий вимірник без автоматичного вибору діапазону. ОБЕРЕЖАЙТЕСЬ цифрових вимірювальних приладів без автоматичного вибору діапазону, вони можуть вас вбити. Пошук правильного діапазону може ввести вас в оману. Принаймні, аналоговий вимірювальний прилад зазвичай буде показувати ЩО, або дуже низьке, або фіксоване.

Стівен Дж. Грінфілд

Чи варто використовувати цифровий мультиметр (DMM) для перевірки аналогового?

Не бачу причин.

Якщо ви хочете порівняти і відкалібрувати аналоговий вимірювач, використовуючи DMM для перевірки напруги/струму/опіру, а потім рахувати його за допомогою аналогового вимірювача, звичайно. Але ви повинні мати деякі підстави вважати, що ваш DMM відповідає специфікації. Якщо він новий і не супердешевий, ви можете упевнено припустити це.

Якщо ваш DMM – один із тих супердешевих/безкоштовних червоних CenTech, які Harbor Freight любить роздавати або продавати дуже дешево, я б спочатку довірився старому аналоговому лічильнику. Я знайшов багато цих жахливих дрібниць, які були неправильними на випадкових терезах, повних поганих паяних з'єднань і маленьких кульок припою. Я думаю, що на заводі поганий контроль якості при їх складання, щоб знизити витрати.

Якщо ви хочете зняти показання всередині аналогового лічильника, щоб усунути його неполадки, то так, з тими ж застереженнями, що і при використанні аналогового лічильника для усунення неполадок аналогового лічильника. Будьте обережні, щоб не провести вимірювання опору чи безперервності, який зафіксує стрілку лічильника, який ви ремонтуєте. Рух може бути всього від 25 до 50 мкА до повної шкали, але лічильник на Омах може легко видати 1 мА (більше зі старим аналоговим лічильником на найнижчій шкалі) і пошкодити або зруйнувати рух аналогового лічильника, який ви ремонтуєте.

Ви використовуєте ще аналоговий мультиметр, а не цифровий, і чому?

При стабільній напрузі або струмі цифровий вимірювач може дати більш точну відповідь.

Однак якщо значення змінюється, купа цифр, що швидко змінюються, швидко стає нечитаною. Але стрілка аналогового мультиметра може дати швидку візуальну індикацію як значення, і швидкості і напрями зміни.

Стрілка, що рухається, також набагато швидше зчитується, тому в наших автомобілях як і раніше використовуються прилади зі стрілками, навіть незважаючи на те, що електроніка всередині цифрова.

Пол Монтгомері

Чи є щось, що аналоговий мультиметр робить краще цифрового? Якщо так, то чому?

Цифрові лічильники часто збивають електриків з пантелику, коли показують напругу на відключених проводах.

«Помилкове» показання викликане індуктивним зв'язком або шумом. Високий опір цифрового лічильника зчитуватиме ці паразитні напруги, тоді як аналоговий лічильник — ні.

Багато електриків віддають перевагу аналоговому лічильнику саме з цієї причини. Їх цікавить не так точність, як надійний індикатор наявності напруги в проводці. Ці випадкові свідчення роблять їх менш впевненими у лічильнику.

ПРОДОВЖЕННЯ СЛІДУЄ...
