Як використовувати мультиметр. Типи приладу, його компоненти та інша інформація

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою Мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Малюнок 1: Мультиметр стандартний, один із найпростіших, популярна модель

Мультиметр — це пристрій, який використовується для вимірювання кількох параметрів електричного кола, таких як напруга, струм та опір. Пристрій складається з цифрового або аналогового вимірювача, батарей, резисторів та інших схем, які забезпечують вимірювання кількох електричних величин з дуже високою точністю та швидкістю. Це один із найпоширеніших інструментів, що використовуються техніками, студентами та інженерами по всьому світу. Отже, знайомство з компонентами мультиметра і тим, як його налаштувати для різних вимірювань, стало неминучим під час роботи з електричним ланцюгом.

У цій статті розглядається все, що потрібно знати про те, як використовувати мультиметр.

Зміст

• Використання мультиметра

• Типи мультиметрів

• Компоненти мультиметра

• Використання мультиметра

• Запобіжні заходи під час використання мультиметра

• Часті питання

Використання мультиметра

Мультиметр використовується для усунення несправностей в електродвигунах, ланцюгах, джерелах живлення та перемикачах. Це найпоширеніший інструмент, який використовується техніками для усунення несправностей електроустаткування. Ось кілька прикладів використання:

• Щоб перевірити сумнівну батарею, підключіть проводи мультиметра та виміряйте постійну напругу на них – це швидкий та ефективний спосіб визначити, чи вона мертва, хороша чи знаходиться десь посередині. Прочитайте статтю в Розділі СТАТТІ Магазину Gtest® про перевірку автомобільної батареї за допомогою мультиметра для покрокового посібника.

• При складанні різних частин проекту або продукту часто доводиться працювати з пучком дротів одного кольору. У цьому випадку можна використовувати мультиметр для перевірки опору кожного з них, що допоможе відрізнити один дріт від іншого.

• Якщо під час перевірки розетки змінного струму виникають сумніви щодо того, який контакт знаходиться під напругою, можна використовувати мультиметр, щоб визначити напругу, що виходить з цієї точки, і тим самим перевірити, чи він під напругою.

• При роботі з електронними платами часто виникає занепокоєння з приводу перегріву мікросхеми або несправності конденсатора. Для перевірки відповідності температури допустимим нормам можна використовувати мультиметр.

• Цілісність коаксіальних кабелів можна перевірити за допомогою мультиметра.

Типи мультиметрів

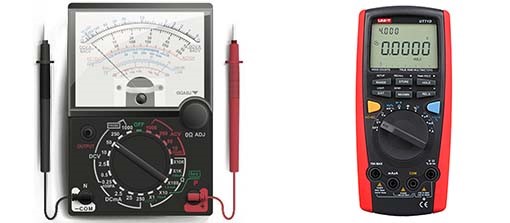

Малюнок 2: Аналоговий мультиметр (ліворуч) та цифровий мультиметр (праворуч)

Мультиметри в цілому поділяються на аналогові та цифрові, основна відмінність полягає у їх відповідних одиницях відображення.

• Аналогові мультиметри мають стрілочний покажчик для відображення показань, як показано на малюнку 2. Вони ідеально підходять для додатків із швидко змінюваними значеннями, оскільки показують значення чіткіше порівняно з їх цифровими аналогами.

• Цифрові мультиметри відображають числове значення на дисплеї. Вони більш поширені через свою високу точність порівняно з аналоговими аналогами.

Компоненти мультиметра

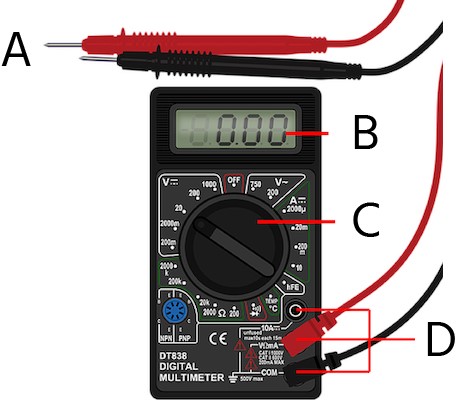

Рисунок 3: Цифровий мультиметр із щупами та передньою панеллю: щупи (A), панель дисплея (B), ручка вибору (C) та порти (C).

Основні компоненти мультиметра показані малюнку 3. Кожна з міток пояснюється так:

• Ручка вибору (A): На кінці ручки є стрілка-покажчик для вибору вимірюваного параметра (наприклад, напруги, струму та опору).

• Панель дисплея (B): Дисплей є рідкокристалічний дисплей (ЖК-дисплей), який в нормальних умовах може відображати до чотирьох цифр, а також має можливість відображати знак «мінус».

• Порти (C): На передній панелі мультиметра є три основні порти:

• COM символізує загальний і зазвичай використовується для підключення заземлення або негативної частини ланцюга.

• VΩmA дозволяє вимірювати напругу, струм (до 200 мА) та опір.

• 10А — спеціальний порт, який використовується для вимірювання великих струмів (зазвичай понад 200 мА).

• Щупи (D): Зазвичай мультиметр поставляється з двома ізольованими щупами (червоний щуп і чорний щуп) для встановлення електричного з'єднання між пристроєм, що тестується (DUT) і мультиметром. Штекер червоного щупа підключається до порту VΩmA, а штекер чорного щупа підключається до порту COM, а їх висновки підключаються до позитивних та негативних клем тестованого пристрою (DUT). За винятком кольору, між червоними та чорними щупами немає жодної різниці.

Використання мультиметра

Передня панель мультиметра (рисунок 4) має різні функції, що допомагають вимірювати параметри, наведені нижче:

• А: Постійна напруга

• B: Змінна напруга

• C: Поточний

• D: Коефіцієнт посилення транзистора (hfe)

• Е: Температура

• F: Перевірка безперервності

• Г: Опір

• H: Місце для монтажу висновків емітера, бази та колектора транзистора.

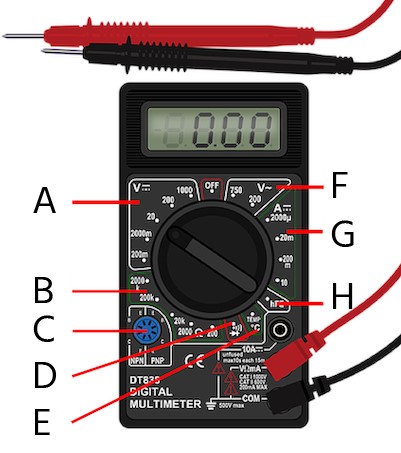

Малюнок 4: Використання мультиметра для перевірки: постійної напруги (A), монтажного простору для висновків емітера, бази та колектора транзистора (B), опору (C), перевірки цілісності ланцюга (D), температури (E), змінної напруги (F) , струму (G) та коефіцієнта посилення транзистора (H).

Як виміряти напругу мультиметром

1. Повертаючи ручку, виберіть значення, нижче якого може бути зазначене значення напруги.

2. Підключіть виведення червоного щупа до позитивної клеми, а виведення чорного щупа - до негативної (або заземлюючої) клеми.

3. Перевірте, чи вибрано правильний діапазон для вимірювання. Загальне правило полягає в тому, щоб спочатку встановити найвищий діапазон, а потім при необхідності перейти на наступний нижчий діапазон.

4. На дисплеї з'явиться напруга на виводах.

Наприклад, щоб перевірити, чи батарея мобільного телефону несправна, підключіть батарею до червоного і чорного щупів, поверніть ручку і виберіть значення 20 В (оскільки передбачуване значення напруги на батареї мобільного телефону становить близько 5 вольт, отже, необхідно вибрати більш високе значення з панелі, нижче якого падає передбачувана напруга). Це може вимагати деяких спроб і помилок.

Обов'язково виберіть діапазон напруги постійного струму. Якщо напруга, що розглядається, — змінна, як у випадку з електричною вилкою всередині будинку, поверніть ручку і виберіть V~ (що символізує вимірювання змінної напруги).

Як виміряти струм мультиметром

1. Поверніть ручку та виберіть один із діапазонів струму, які відображаються на панелі.

2. Підключіть червоний щуп до роз'єму 10 А, якщо струм, що вимірюється, перевищує 200 мА.

3. Переконайтеся, що вибрано правильний діапазон для вимірювання. Загальне правило полягає в тому, щоб спочатку встановити найвищий діапазон, а потім при необхідності перейти на наступний нижчий діапазон.

4. Дисплей показує струм на виводах.

Як виміряти опір мультиметром

1. Щоб перевірити опір резистора, підключіть резистор до червоного та чорного щупів, поверніть ручку так, щоб вона вказувала на одне зі значень опору на передній панелі (почніть з найвищого значення).

2. Вибране значення на панелі завжди повинно бути більше вимірюваного значення резистора, тому застосуйте небагато спроб і помилок при виборі покажчика ручки. Але в будь-якому випадку значення опору виходить набагато швидше і точніше в порівнянні зі звичайним ручним методом 'BBROY' (використовуючи колірне кодування резисторів для визначення значень опору).

3. На дисплеї відображається значення опору, виміряне на дротах.

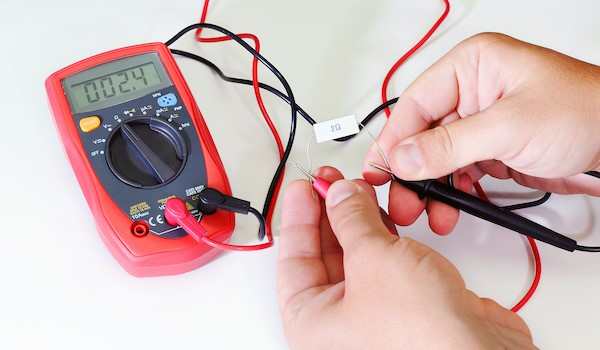

Рисунок 5: Вимір опору за допомогою мультиметра

Перевірка цілісності ланцюга мультиметром

Щупи в мультиметрі можна використовувати для перевірки наявності життєздатного з'єднання між двома точками ланцюга. Ця функція особливо корисна при налагодженні ланцюга та перевірці помилок з'єднання. Запобіжник можна перевірити, підключивши його до щупів у режимі безперервності, і якщо це призведе до звукового сигналу, запобіжник у порядку. Для отримання детального посібника з перевірки запобіжника, рекомендується ознайомитись зі статтею Перевірка запобіжника за допомогою мультиметра.

1. Поверніть ручку та виберіть на панелі символ, що відповідає звуковій хвилі, що поширюється, при якому пристрій перейде в режим перевірки цілісності ланцюга.

1.1. У цьому режимі, коли обидва зонди торкаються один одного, лунає звуковий сигнал, що вказує на замикання з'єднання.

2. Торкніться одним щупом до точки A, а другим щупом до точки B. Якщо пролунає звуковий сигнал, це означатиме, що вони підключені.

3. На дисплеї відображається опір у точках, що перевіряються.

Перевірка транзистора за допомогою мультиметра

Транзистор перевіряється мультиметром на наявність несправностей або значення прямого посилення (hfe).

1. Поверніть ручку мультиметра та встановіть її у положення hfe.

2. Підключіть три клеми транзистора до гнізда для транзистора на передній панелі мультиметра.

3. Зверніть увагу на значення hfe, що відображається на мультиметрі.

4. Порівняйте експериментальне значення зі значенням, зазначеним у технічному описі транзистора, щоб перевірити їхню відповідність.

5. В якості альтернативи перевірте окремі з'єднання транзистора на цілісність, як було обговорено в попередньому розділі.

Запобіжні заходи при використанні мультиметра

• Рекомендується передбачити сигнал і відповідним чином встановити діапазон на пристрої, щоб уникнути перевантаження та пошкодження мультиметра.

• Щоб продовжити термін служби батареї електричного мультиметра, вимикайте його, коли він не використовується.

• При використанні червоного та чорного щупів мультиметра завжди тримайтеся за затиснуту частину, а не за її межі, щоб уникнути ураження електричним струмом при вимірюванні великої напруги.

• Після використання постарайтеся помістити мультиметр та щупи у відповідні корпуси, щоб уникнути механічних або електричних пошкоджень.

• Якщо мультиметр не використовується протягом тривалого часу, обов'язково вийміть батареї, щоб запобігти корозії.

Часті питання

Чи є амперметр різновидом мультиметра?

Амперметр вимірює електричний струм, що протікає ланцюгом, тоді як мультиметр може робити більше, наприклад, вимірювати напругу, струм і опір.

Який тип мультиметра мені потрібний?

Вибір мультиметра залежить виключно від сфери застосування. Декілька покажчиків - це вимірювані параметри, простота використання, вартість та виробник.

У чому різниця між вольтметром та мультиметром?

Вольтметр може вимірювати тільки напругу, тоді як мультиметр може вимірювати напругу, опір та струм.
