Альтернативи мультиметру немає

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Для кожного фахівця, що має справу з компонентами електромереж, існує набір усталених правил, так само як і життєво важливий набір інструментів (горезвісні 101 прилад), що обов'язково повинні бути в сумці кожного інженера-електрика. Крім ручного інструментарію, без якого немислимо здійснювати будь-який належний ремонт або заміну несправного вузла, більшість робіт і витраченого часу падає на процедури тестування та діагностики. Цілком очевидно, що при налагодженні компонентів електричних структур практично завжди виникає потреба в пошуку ділянок зі слабкими відхиленнями від встановлених робочих параметрів, так що якщо цього не робити, то можуть виникнути зовсім неслабкі проблеми глобального рівня.

Як тільки мова заходить про згадані процедури діагностики, то тут головною зброєю в арсеналі будь-якого електрика безумовно виступає цифровий мультиметр або DMM. Залежно від моделі цього приладу існує можливість зчитування параметрів напруги (VDC та VAC) та струму (A) у цифровому форматі. Більш «наворочені» моделі здатні розраховувати робочий цикл (%), ємність (nF), частоту (Hz), тестування діодів і зв'язності, зчитування температурних показників через пробники Type K (термістори).

Ринок буквально переповнений мультиметрами з різними функціями за різних цін різних моделей. Навіть коли ви відберете для себе ті моделі, що за своїми характеристиками не годяться для застосування в жорстких промислових середовищах, у вас все одно залишиться широкий вибір портативних приладів, які більше підходять під ваші поточні потреби. Вже давно помічено, що при виборі нового DMM більшість електриків включають щось типу мозкового режиму «автопілот», що виражається в тому, що вони (електрики) набувають моделі лише одного якогось їм відомого бренду. Це може бути ностальгією - "Мій батько користувався цим брендом". Деякі ж купують виключно мультиметри, зроблені в Америці. (У цьому випадку двічі перевірте ярлик—ви можете бути неприємно здивовані, виявивши, що раніше історично Американський виробник DMM насправді вже давно виніс своє виробництво куди завгодно «за океан»). Треті покладаються на поради колег по роботі або на бренди, що вони відкрили для себе в період роботи «підмайстрами» або студентами технічних шкіл.

Як визначитися, яка саме модель найбільше відповідає вашим потребам? Найпростіше застосувати для цього методику «порівняння двох яблук». Які ключові фактори відбору конкретного приладу з переліків його переваг та недоліків?

Найважливішим є те, щоб ваш вибір відповідав п'яти базовим умовам:

1. Безпека
2. Точність свідчень
3. Багатосторонність
4. Надійність
5. Ціна

Мета цієї статті – предметно розглянути безліч змінних, здатних задовольнити вимоги, що становлять кожен із п'яти вище зазначених чинників окремо і разом.

1. Безпека – найголовніше

Чи знаєте ви, що удари від електричного струму займають перше місце з 5 причин, через які відбуваються смертельні випадки на будівельних майданчиках? Найчастіше навіть “Крута Рука Люка” – пристрій обслуговування електромереж не буває зайве «крутим» щодо електро-безпеки. У цьому випадку ваш мультиметр в рази найчастіше є саме тим пристроєм, що відокремлює вас від електричного удару, який може бути дуже небезпечним для здоров'я або фатальним. Тепер зрозуміло чому питання безпеки ми ставимо на пріоритетне місце. Без вирішення цих питань ви просто станете мертвим у буквальному значенні і ніякий мультиметр вам більше не знадобиться.

Необхідно також мати перевірочний сертифікат на прилад: Перше, в чому слід переконатися, так це у наявності відповідної позначки від незалежної верифікаційної лабораторії, як UL, CSA, CE, ETL або TUV. Не експлуатуйте прилад, доки не отримаєте від них добро. Для електриків також розроблено своєрідні керівні принципи від IEC, Міжнародної електротехнічної комісії. Відповідно до IEC 1010 – визначення категорій перенапруги, встановлені точні стандарти типів захисту, які електрики повинні мати від своїх мультиметрів.

Важливий елемент: ймовірно, ви вже раніше зустрічалися з категоріями перенапруги: CAT I CAT II, CAT III і CAT IV. Але чи цікавилися ви, що вони насправді означають? Первинна небезпека, яку ви повинні прагнути уникнути, це та, щоб не напоротися на пікову напругу, що звідки взялася, або якийсь тимчасовий високовольтний параметр. (А насправді: чи так всі ці феномени несподівані?) Пікова напруга може реально виникнути з нізвідки - від різних джерел електроенергії, будь то «діяння Господа» - блискавка або звичайні вузли і компоненти, з якими ви стикаєтеся щодня: мотори , різні приводи, ємності, системи кондиціювання та перетворювачі.

Будь-який пристрій, здатний вмикатися та вимикатися на силовій лінії, якій ви не приділили увагу, є потенційним джерелом небезпечного пікового значення напруги, яке може вас атакувати. І тут немає щось типу радара, здатного заздалегідь повідомити вас про майбутню небезпеку; найкращим захистом, що стоїть між вами та піковою напругою – це і є ваш мультиметр із його тестовими щупами.

Отже, повернемося до вищезгаданих категорій. Мають місце 4 категорії, що визначаються IEC, якщо коротко, то так:

• Категорія I - Звичайна електроніка та обладнання, достатньо захищені для контролю за стрибками напруги
• Категорія II – однофазні навантаження, з'єднані з виходом або приймачем при фізичній відстані від джерела Категорії III до 30 футів або джерела Категорії IV до 60 футів
• Категорія III – трифазні розподільні пристрої, що охоплює більшість установок промислового призначення, електроз'єднань та компонентів, плюс комерційні освітлювальні системи.
• Категорія IV – Зовнішні установки звичайного призначення із трифазними з'єднаннями «від полюса»

Лейтмотивом всього перерахованого є те, що чим вище категорія, то ближче ви до роз'ємів електроустановки і тим вище ризик підпасти під різні впливи високої напруги. (Докладніше: погляньте на таблицю "Категорії за номерами"). Як результат викладеного: коли ви здобули бажання купити цифровий мультиметр, то треба твердо переконатися, що прилад не тільки здатний вимірювати максимально стійкі стани напруги, з якими ви зіштовхуєтеся зазвичай у своїй повсякденній роботі, але також і те, що мультиметр здатний ставати перешкодою до раптовим. стрибкам напруги і запобігати виникненню смертельної для вас електричної дуги.

Ваша найбезпечніша ставка – придбати надійний прилад CAT IV та надалі користуватися лише цим вимірювачем. Тим самим усувається необхідність постійно перевіряти серед якої категорії ви працюєте зараз. Якщо ви в оточенні промислових моторів та приводів, то не варто бездумно ставитись до вибору належного мультиметра. Отже, вперед! Знайдіть окрему полицю в майстерні для заснування свого роду музею мультиметрів, склавши туди ті моделі приладів, що не відповідають вашим реаліям.

Не плутайтеся із запобіжниками : Переконайтеся, що DMM має керамічні запобіжники з HRC (висока розривна здатність), придатні для будь-яких режимів роботи з високою напругою. Такі запобіжники здатні швидко реагувати на виклики, тим самим надаючи вам тимчасову перевагу для безпечної реакції. Запобіжники здатні поглинати існуючу напругу перед тим, як вона «добереться» до вас. Якщо запобіжник під час роботи був зруйнований, то щиро вшануйте його пам'ять-цілком можливо, що він щойно врятував вам життя. А ось ще ідея для музею непридатних приладів: літописи бойових дій, що стоять за кожним запобіжником, що згорів. Що ще важливіше: переконайтеся в тому, що ви замінили всі запобіжники на ті, що повністю відповідають параметрам, встановленим виробником мультиметрів, прилад якого ви купуєте.

Вимірювання температур: Більшість сучасних мультиметрів мають функцію вимірювання температури через пробники термопари або тиристори. Ці пробники Type K вимагають безпосереднього контакту з об'єктом, здатні генерувати точні температурні показники практично всіх типів поверхонь під вимірюванням. Часом такого роду виміри можуть бути цілком небезпечними. Щоб уникнути опіків або небезпечної близькості з динамічним обладнанням, що рухається, або його компонентами, необхідно використовувати безконтактні інфрачервоні термометри або «пірометри» для безпеки при зчитуванні температури, перебуваючи при цьому на відстані від об'єкта.

Уважно визначтеся з коефіцієнтом "відстань до позначки/плями", що гарантує вам з безпечної дистанції одним натисканням кнопки на приладі отримати точні дані. Наприклад, пірометр з характеристикою 12:1 забезпечує зчитування показників з площі 1 дюйм при відстані від 12 дюймів А пірометр 30:1 забезпечує безпечніші вимірювання плями в 1 дюйм, але вже з відстані 30 дюймів, тобто безпека ніколи не буває надмірною.

Незважаючи на те, що сам пірометр можна придбати як самостійний окремий прилад, майте на увазі, що нові цифрові мультиметри мають у складі вбудовані ІЧ термометри, так що у вас є можливість заощадити гроші і уникнути надмірної кількості приладів (дублюючих один одного) в своєму інструментарії. Багато моделей мультиметрів мають також вбудовані термометри на кшталт кулькового зонда, що несе в собі крім маси зручностей у роботі, також і додатковий ступінь безпеки.

Приклад із тестовими пробниками: ваш мультиметр Категорії IV обов'язково повинен використовуватися з пробниками такої ж категорії. Це і їжу зрозуміло. А інакше що користі, якщо сам мультиметр несе в собі захист далі нікуди, при тому, що самі пробники за відповідних умов перетворяться у ваших руках на субстанцію типу замазки? Обов'язково застосовуйте надійні пробники Категорії IV. Це не той випадок, коли заощаджується кілька доларів. Ви ж не встановлюватимете м'які, зручні туристичні шини на спортивний автомобіль і розраховуватимете, що все обійдеться, мовляв, так і треба… Також і тут: завжди запитуйте від виробника саме ті тестові пробники, що відповідають категорії безпеки вашого мультиметра.

2. Точність свідчень

Мультиметри різних моделей можуть мати однакову «приладову дошку», так що може скластися враження, що всі ці моделі здатні реалізовувати однакові функції. Крім того, мають місце та фактори безпеки, що обговорювалося вище. То що відрізняє ці мультиметри один від одного? Ключовий характерний фактор – точність. Яку точність показань може гарантувати ваш цифровий мультиметр? Не зваблюйтеся тим, що мовляв, якщо у мене цифровий прилад, а не аналоговий, то він вже за визначенням високоточний інструмент.

Що менше, то краще: Існують дві речі, при розгляді яких ми повертаємося до поняття точності. Перше - це базова відсоткова точність, як це зазначено виробником приладу в специфікаціях. Це надзвичайно важлива характеристика. Якщо ви не знаходите її або на упаковці мультиметра, або десь в описі, утримайтеся від придбання інструменту. Виходить, що точність не є піклуванням даного конкретного виробника. Коли ви порівнюєте специфікації щодо точності показань мультиметра, то що менше величина, то більше точний цей інструмент.

Іншими словами, цифровий мультиметр 6% точності здатний зчитувати показання з точністю +/- 6%. Точність 0.6% краще, т.к. варіація показань приладу становитиме лише дві десятих відсотка. Давайте поглянемо ще глибше на ситуацію, наприклад, 0.06% точності показань. Ось тепер можна говорити, що насправді є точність: варіація складе мізер: відхилення всього шість сотих відсотка.

Оцінка точності:
6%- Добре 0.6%- Краще 0.06%- Відмінно

Скажи мені правду: Другим фактором, що має відношення до точності показань мультиметра і який ви обов'язково повинні перевірити, це те, чи генерує ваш прилад середньоквадратичні значення (True RMS), або там є тільки функція усереднення показань. Мультиметри з True RMS гарантують отримання даних від нелінійних навантажень – це точність. Оскільки силові напівпровідники і випрямлячі є активними складовими новітніх регульованих приводів двигунів і систем їх управління, мультиметр повинен компенсувати величини відтягнутого в коротких імпульсах струму, замість малювати чисті синусоїди. Мультиметр, який не true‐RMS по суті відсутній на 40% при вимірюваннях такого роду лінійних струмів.

Якщо ви шукаєте максимальний мультиметр, переконайтеся, що це True RMS.

3. Багатосторонність

Ця стаття починалася з того, що стверджувала, що мультиметр є ключовим приладом з набору інструменту будь-якого інженера-електрика. DMM мають таку важливість через свою багатосторонність. Нам більше не потрібні ні вольтметри, ні омметри. Тепер маємо мульти-метр. Ці прилади настільки ж ефективні як вимірювачі, наскільки ефективні у побуті швейцарські армійські ножі. Але, як і швейцарські ножі, деякі з них мають більше чи менше корисного інструментарію – залежно від моделей. Те саме стосується і цифрових мультиметрів.

Набір функцій вимірювань: Крім очевидної необхідності вимірювання напруги (VDC, VAC) і струму (A), вам необхідно мати такий DMM, який має розширені можливості. Найбільш «просунутий» набір функцій входять: вимірювання опору (Ohms), робочого циклу (%), ємності (nF), частоти (Hz). Вимірювання холостої напруги (2.8V) діодів та тестування зв'язності – обов'язкові. Як вже згадувалося вище, температурні вимірювання через пробники Type K (термістори) та вбудовані інфрачервоні термометри або піромети переводять DMM на якісно інший рівень серед багатофункціональних плеяди приладів.

«За все про все» - Зручність отримання вичерпних вимірів лише однією кнопкою: Більшість кнопок на мультиметрі еквівалентно такому ж коли-небудь типу «дзвінів» і «свистків». DMM зазвичай мають набір обов'язкових функцій, що розширюють їх здатність здійснювати вимірювання через захоплення або розрахунок ключових параметрів, що вимірюваються.

Наприклад, доступ до мінімальних та максимальних значень через натискання однієї кнопки допомагає миттєво ідентифікувати конкретну проблему. Функція усереднення відразу ж розгортає ясну і зрозумілу картину об'єкта, що тестується. Режими утримання даних, утримання відносного значення та пікових показників – надзвичайно корисні при діагностиці та захопленні тих даних, що випадають із тестів під час проведення їх у звичайній послідовності.

Виведення результатів вимірювання на екран: Сам по собі екран РКІ може додати корисності вашому приладу. Подвійний дисплей подвоює точність цифрового зчитування за допомогою гістограми, що симулює режим розгортки стрілки аналогового мультиметра. Іноді при тестуванні потрібно лише спостерігати як стрілка переміщається, а цифрова гістограма може приблизно відповідати такому режиму. Зрештою, ви повинні мати прилад із підсвічуванням екрана. Не нехтуйте цим. Не можна покладатися лише на зовнішнє освітлення та розраховувати на те, що ви завжди і за всіх умов зможете зчитувати точні свідчення.

4. Надійність

Мабуть, у кожного електрика є якийсь дядько або старший колега, аматор частувати історіями про «робочого конячка» - мультиметра, якому все і вся видно… Незважаючи на загалом обмежену функціональність, одне безперечно: прилад по-справжньому надійний. А як переконатися, що ваші інвестиції адекватно окупляться?

Жорстка конструкція: Зверніть увагу на корпус приладу, який має бути виконаний так, щоб протистояти не найакуратнішому з ним поводженню, при цьому здатному не реагувати на випадкові падіння на підлогу. Як приклад, корпус має бути формований подвійно, тобто в буквальному значенні мати додаткову захисну оболонку. А чи є вологозахист? Ви ж не хочете зіпсувати прилад, якщо раптом потрапите, скажімо, під душ.

Турбуєтеся про гарантії? Щоб ви не робили, щоб підтримувати свій мультиметр у «хорошій спортивній формі», обов'язково настане такий момент, коли з'явиться відмова в роботі вашого улюбленого приладу, що таки доведеться міняти цей прилад. Ви повинні бути впевнені, що в цих випадках виробник конкретних мультиметрів стоїть за рішеннями таких проблем, тим самим, у вашій душі буде присутній спокій. В ідеальному випадку має місце т.зв. «довічна гарантія», але це лише саме в «ідеальному», що поширюється лише на дуже невелику кількість дуже дорогої продукції, коли у вартість товару внесена ця «довічна». Переконайтеся, а чи взагалі потрібна вам «довічна гарантія», яка більш ніж ймовірно вимагатиме замість регулярної складної та обов'язкової технічної підтримки приладу? А інакше «довічна гарантія» не спрацює.

Звичайний промисловий стандарт гарантій на прилади півтора-два роки. При цьому від виробника та постачальника продукції, звичайно ж, потрібна наявність локального сервісного центру та присутність технічних фахівців, з якими ви могли б зв'язатися безпосередньо та обговорити проблему, якщо така виникне. Дуже часто прямий доступ до живої людини – тих. фахівцеві по телефону значно зручніше і багаторазово переважує різноманітні корпоративні call-centers та інші сучасні комунікаційні «навороти».

5. Ціна

Дві найпопулярніші помилки про купівлю будь-якого товару, які ми незмінно і неохоче виявляємо на своєму шляху, полягають у тому, що 1) далеко не все дороге варте того; та 2) хороша вартість відрізняється від дешевої ціни. А тепер давайте застосуємо ці постулати до цифрових мультиметрів.

У наші дні, коли ви порівнюєте технічні специфікації різних мультиметрів, виявляєте, що ціни на порівнянні моделі від різних виробників сильно відрізняються один від одного. Викликає подив, чому прилади від т.зв. «застарілих брендів» мають таку задерту ціну, чи не тому, що ці ціни спочивають на репутаційних лаврах виробників, - в історичний період, коли ім'я зароблялося за рахунок «м'язової сили» в «еру машин»?

Безумовно, дуже важливо мати справу з добре відомими брендами, що зарекомендували себе, але в сучасній економіці професіонали-електрики все частіше і частіше уважно придивляються до різних виробників DMM. Воно й зрозуміло: фахівці прагнуть отримати якнайбільше віддачі від своїх «потім і кров'ю» зароблених доларів та окупити власні інвестиції якнайшвидше та ефективніше. Грамотні покупці приходять до висновку, що найоптимальніший підхід – це правильний розрахунок співвідношення ціна/якість/наявність функцій, підкріплений присутністю на ринку виробника або його представників, які не відмовлять у підтримці «у важку хвилину».

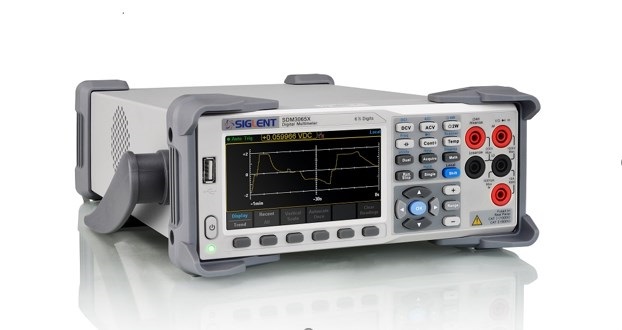

А тепер давайте придивімося: SDM 3065 X SIGLENT

SDM3065X – прецизійний цифровий мультиметр, виробництва компанії SIGLENT, з базовою похибкою 0,0015% та з функціями вимірювання напруги, струму, опору (по 2-х та 4х провідній схемі), ємності, частоти, періоду та температури та призначений для високоточних, багатофункціональних та автоматичних вимірювань.

Особливістю мультиметра SDM3065X є розрядність 6½, що забезпечує 2200000 відліків, висока точність та швидкість вимірювань. Слід зазначити, що SDM3065X має високу точність не тільки при вимірюванні постійної напруги, але і при вимірюванні постійного струму, змінного True-RMS напруги і струму, опору. Мультиметр SDM3065X має великий графічний дисплей 4,3" роздільною здатністю 480х272, і володіє розширеною функціональністю в зборі в аналізі результатів вимірювання. Використання програмного забезпечення EasyDMM дозволяє легко конвертувати дані, будувати різноманітні графіки та виконувати статистичний аналіз при проведенні наукових досліджень, так і .

Мультиметр SIGLENT SDM3065X оснащений швидкодіючим АЦП, вбудованою пам'яттю 1Гб для зберігання результатів вимірювань, а також інтерфейсами USB Device, USB Host, LAN, опціонально GPIB. Підтримує протоколи дистанційного контролю VXI11, USBTMC, сумісні з рішеннями National Instruments' LabVIEW. Підтримка команд SCPI дозволяє виконувати програмування та віддалене керування мультиметром.

Мультиметр SIGLENT SDM3065X є старшою моделлю лінійки прецизійних мультиметрів SIGLENT серії SDM30хх. У цю лінійку входять ще два прилади SDM3045X та SDM3055 з базовою похибкою 0,01% та 0,015% відповідно.

Детальну інформацію про ці мультиметри можна знайти на сайті new.gtest.com.ua за посиланнями

https://gtest.com.ua/sdm3045x.html ,

https://gtest.com.ua/sdm3055-multimetr-siglent.html ,

https://gtest.com.ua/sdm3065x.html .

Висновки

У середовищі, де ми живемо, ми природно прагнемо отримати якнайбільше за якомога менших витрат. Найчастіше ми голосуємо нашими портмоне. Тим не менш, ми все-таки прагнемо переконатися, що прийняті нами рішення варті того. У цій статті були наведені аргументи як знайти той самий «максимальний мультиметр», який би що дав вам більше того, що ви на нього витратили. Обов'язково пам'ятайте про фактори безпеки, точності, багатосторонності, надійності та вартості. Тримаючи ці установки в голові, ви обов'язково знайдете свій "максимальний мультиметр".

Відповідна таблиця: Категорії у цифрах

Категорія перенапруги IEC, Пікова робоча напруга

CAT I 600 V 2500 V
CAT I 1000 V 4000 V
CAT II 600 V 4000 V
CAT II 1000 V 6000 V
CAT III 600 V 6000 V
CAT III 1000 V 8000 V
CAT IV 600 V 8000 V
