Чи варто використовувати безконтактні тестери напруги? Переваги та недоліки цих зручних інструментів

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою Мультиметрів, та Струмовимірювальних Кліщів а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Дастін Стелцер | 14 грудня 2024 р.

Більшість із нас уже бачили це раніше. Учень електрика стоїть перед шматком неметалевого кабелю в оболонці, засунутого в коробку, намагаючись переконатися, що провідник не вдарить струмом. Вони дістають безконтактний «кліщовий тестер», який пошарпаний і іноді працює, а іноді ні. Вони б'ють їм по стіні кілька разів, очікуючи, коли засвітиться індикатор. Вони вставляють тестер у коробку, і він не видає жодного звуку, тому вони припускають, що живлення відключено. Впевнені, що вимикач вимкнений, вони хапають і перерізають кілька провідників разом, і великий спалах освітлює кімнату гучною, луною «бавовною». Ланцюг справді був під напругою.

Цього разу втрачається лише ручний інструмент вартістю 40 доларів, але наступного разу основний удар струму може взяти він учень.

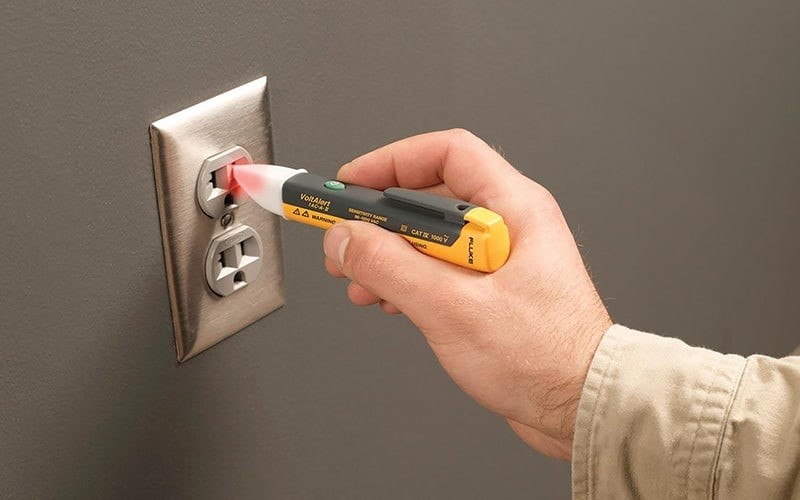

Безконтактні тестери напруги (NCVT) за ці роки стали основним інструментом для електриків та любителів DIY (зроби сам). Завдяки додатковим функціям, таким як ліхтарики, лазерні указки та подвійні номінали напруги, вони є відмінними багатофункціональними інструментами на робочих майданчиках по всьому світу. Безконтактний тестер напруги Fluke 1LAC II A з Еверетта, Вашингтон, є яскравим прикладом такого інструменту, пропонуючи швидкі безконтактні засоби для виявлення наявності напруги.

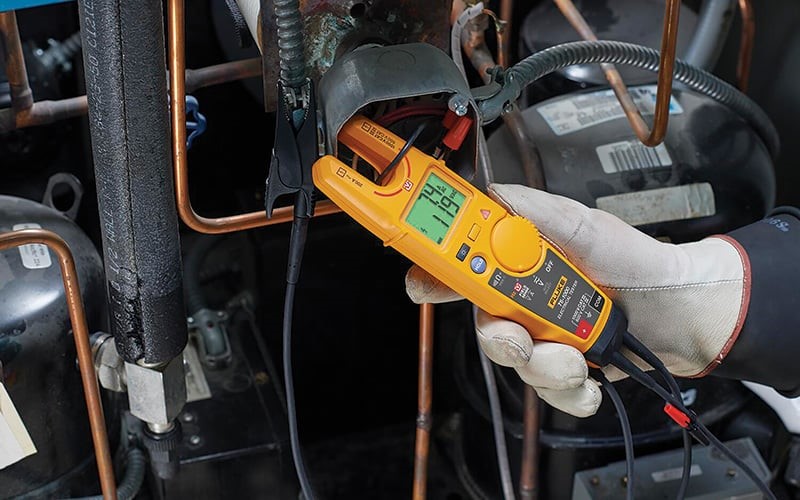

Незважаючи на їх корисність, властиві їм обмеження та неправильне використання NCVT можуть призвести до небезпечних ситуацій. Неправильна інтерпретація показань може сприяти помилковому почуттю безпеки, що може призвести до ураження електричним струмом або нещасних випадків. Впроваджуючи фундаментальне розуміння електричних принципів та доповнюючи NCVT такими інструментами, як цифровий мультиметр Fluke T6-1000, користувачі можуть досягти комплексного підходу до електричного тестування та безпеки.

Як працюють безконтактні тестери напруги

В основі NCVT лежить принцип ємнісного зв'язку. Ця технологія дозволяє виявляти зміни в електричному полі без необхідності прямого контакту з провідником. При піднесенні до провідника з наявним електричним потенціалом (напругою) NCVT виявляє електричне поле через ізоляцію. Внутрішній датчик пристрою діє як одна пластина конденсатора, при цьому матеріал, що проводить (тобто провід) служить іншою пластиною, а повітря (або інші ізоляційні матеріали) діє як діелектрик між ними. Цей ємнісний зв'язок генерує крихітний струм, який NCVT посилює і перетворює на візуальний або звуковий сигнал, що вказує на наявність напруги між тестером і провідником.

Однак важливо розуміти, що NCVT не вимірюють напругу так, як припускає багато хто. На відміну від мультиметра, який може забезпечити кількісне вимірювання напруги між двома точками в ланцюзі, NCVT просто виявляє наявність електричного поля між собою та іншим об'єктом. При використанні цих тестерів немає жодних вимірювань, показань, значень чи даних, це просто наявність або відсутність електричного поля.

Ця різниця має вирішальне значення для точної інтерпретації показань NCVT. Називати це тестування "напругою" трохи вводить в оману, оскільки напруга - це точне значення електричного потенціалу (схоже на тиск) між двома точками, і часто це набагато цінніша інформація, яку потрібно знати.

Переваги використання NCVT

Fluke 1LAC II A та його аналоги пропонують значні переваги з точки зору безпеки та зручності. Їхня здатність визначати наявність потенціалу без необхідності фізичного контакту з провідником зводить до мінімуму ризик ураження електричним струмом, що робить їх ідеальними для попередніх перевірок або швидких оцінок у різних умовах. Для електриків та спеціалістів з технічного обслуговування NCVT можуть швидко визначити, чи вмикається чи вимикається ланцюг, що часто має вирішальне значення при ідентифікації ланцюгів, підключених до вимикачів в іншому місці.

Більше того, простота використання, пов'язана з NCVT, робить їх доступними для широкої аудиторії, від професійних електриків до домовласників, які бажають безпечно виконувати дрібні ремонти чи установки. Негайний зворотний зв'язок, що забезпечується світлодіодним індикатором або звуковим сигналом, спрощує процес ідентифікації провідників, що знаходяться під напругою, навіть у складних або переповнених електричних коробках.

Обмеження та помилки

Незважаючи на свою корисність та незалежно від марки, NCVT не позбавлені своїх обмежень. Одна з найпоширеніших помилок полягає в тому, що відсутність індикації (світлової або звукової) від NCVT гарантує відсутність напруги. Це припущення може бути небезпечно оманливим. На чутливість пристрою можуть впливати кілька факторів, включаючи товщину ізоляції, відстань від джерела, термін служби батареї та умови довкілля.

Більше того, несправності пристроїв, такі як батареї, що сів, або несправний світлодіод, можуть призвести до помилкових негативних результатів, змушуючи користувачів думати, що ланцюг знеструмлений, коли це не так. Ці інструменти часто кидають у ящики для інструментів, залишають під дощем, кидають зі сходів та використовують бездумно. Для обладнання, що потенційно рятує життя, це неприйнятно.

Якось технік отримав сильний удар струмом від неправильно ідентифікованого ланцюга 480 В, працюючи нагорі в автовежі. Внизу інший електрик, вважаючи, що чорний та білий дроти були 120 В, перевірив їх за допомогою NCVT і, не отримавши сигналу тривоги, оголосив лінію «мертвої». Повіривши цьому, технік зверху схопився за провідники і був відкинутий назад, отримавши удар струмом 480 В через руки, що супроводжувався серйозними опіками.

Тільки після перевірки мультиметром вони виявили фактичну наявність 480 В, що виявило тиху несправність NCVT, незважаючи на працездатність, що здається, кілька миттєвостей тому. Це ілюструє важливість забезпечення належної роботи випробувального обладнання і підкреслює необхідність використання мультиметра перед роботою з ланцюгами, що потенційно знаходяться під напругою.

Fluke 1LAC II A, хоча і розроблений для зниження цих ризиків з високою чутливістю і надійністю, все ще схильний до цих обмежень. Користувачі повинні розуміти, що NCVT призначені для виявлення наявності напруги, а не його відсутності, і не повинні бути єдиним інструментом, на який можна покластися під час перевірки знеструмленого ланцюга. Завжди рекомендується двічі перевірити результати за допомогою мультиметра, щоб користувач знав, якими саме об'єктами існує потенціал (наприклад, між синім і білим провідниками або між чорним провідником і металевою коробкою).

Розуміння того, що відбувається в ланцюзі, дає електрику фактичні дані, тоді як простий звуковий сигнал немає. Іноді він може зчитувати довколишній потенціал з інших пристроїв та провідників, що призводить до неправильних показань. Кожен електрик повинен навчати своїх техніків із цього погляду.

Досвідчений електрик розуміє, що перевірка безпечних умов повинна здійснюватися шляхом зняття показань між декількома об'єктами і лише за допомогою функціонального мультиметра, перевіреного заздалегідь на відомому ланцюгу під напругою. Одна справа перевірити, який провідник підключений до вимикача або переривача з NCVT, і зовсім інша — довіритися йому, щоб він повідомив вам характеристики системи під напругою.

Правильне навчання та використання

Для зниження ризиків, пов'язаних з NCVT, першорядне значення має дотримання належних інструкцій щодо навчання та використання. Користувачі повинні:

Додаткові інструменти та методи Перевірте працездатність NCVT: перед кожним використанням перевірте NCVT на певному ланцюзі під напругою, щоб переконатися у його коректній роботі. Ще розумніше перевірити відомий ланцюг під напругою за допомогою мультиметра, щоби переконатися в точності роботи. Цей крок допомагає підтвердити працездатність чутливості та систем оповіщення (візуальних або звукових) пристрою, що знижує ризик помилкових спрацьовувань.
Використання попереднього інструменту: Розглядайте NCVT як попередні інструменти для виявлення наявності напруги. Коли присутні декілька провідників і їх необхідно ідентифікувати, NCVT забезпечують результат, що перевіряється кожен раз, коли вимикач вимикається, потім вмикається, потім знову вимикається. Це можна успішно використовувати як інструмент ідентифікації. Для завдань, які потребують детальної інформації про ланцюг (наприклад, точні рівні напруги), використовуйте цифровий мультиметр, такий як Fluke T6-1000, який забезпечує точні вимірювання та додаткові функції безпеки.
Повторна перевірка контактними методами: якщо NCVT показує, що ланцюг знеструмлений, завжди двічі перевіряйте його за допомогою мультиметра, перш ніж приступати до будь-якої роботи, яка передбачає потенційний контакт з електричними компонентами.
Бережіть обладнання: регулярно перевіряйте NCVT на предмет зносу чи пошкоджень та за потреби замінюйте батареї. Не залишайте обладнання, що потенційно рятує життя, в кузові вантажівки і не допускайте попадання на нього дощу. Пристрій, що добре обслуговується, більш надійний і знижує ризик несправності.

Додаткові інструменти та методи

Хоча NCVT відіграють важливу роль у електробезпеці, вони повинні бути частиною ширшого набору інструментів та протоколу безпеки. Цифровий мультиметр True RMS є прикладом додаткового інструменту, що пропонує точні вимірювання напруги, перевірку цілісності та інші функції, недоступні для NCVT. Інтеграція як NCVT, так і мультиметрів у практику електробезпеки дозволяє реалізувати комплекснішу стратегію — від початкового виявлення напруги до детального аналізу схеми.

Крім того, розуміння та застосування правильних процедур блокування/маркування ще більше підвищує безпеку, гарантуючи, що ланцюги належним чином знеструмлені та захищені від випадкового повторного включення під час технічного обслуговування або ремонту. Те, що його було вимкнено, не означає, що він залишиться таким. Завжди краще вживати додаткових запобіжних заходів навколо ланцюгів під напругою.

Висновок

Безконтактні тестери напруги - це надійні інструменти для виявлення наявності напруги, що пропонують зручні та безпечні засоби для проведення попередніх перевірок. Однак розуміння їх роботи, обмежень та правильного використання має вирішальне значення для уникнення небезпек, пов'язаних із неправильною інтерпретацією. Доповнюючи NCVT докладними інструментами тестування та дотримуючись всебічних протоколів безпеки, професіонали та ентузіасти можуть забезпечити електробезпеку та точність у своїй роботі. Безперервне навчання та дотримання передових методів є наріжними каменями електробезпеки, дозволяючи безпечно та ефективно використовувати ці важливі інструменти.
