Коротка історія мультиметра - як він з'явився і хто його створив

Магазин Gtest® - авторизований постачальник мультиметрів в Україні:

https://gtest.com.ua/uk/vimiryuvalni-priladi/multimetri

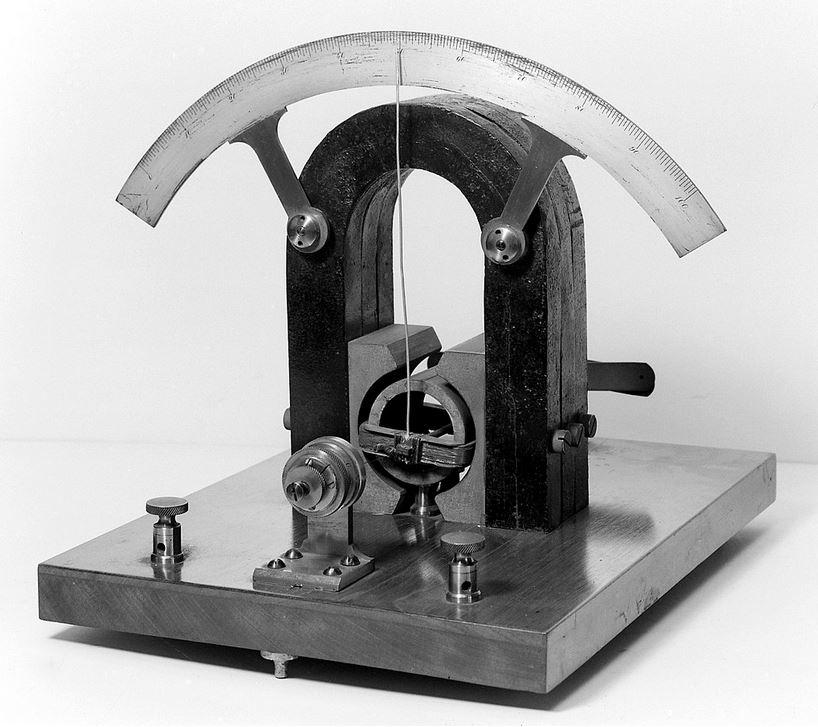

Предтеча мультиметра – гальванометр

Багато хто з нас практично щодня використовують мультиметр — по роботі або під час реалізації якихось хобі-проектів. Є простенькі мультиметри, які вимірюють лише силу струму та напругу. Є дуже складні прилади, які, здається, здатні виміряти все, що завгодно.

Зрозуміло, що мультиметри відносно новий клас пристроїв, оскільки масове поширення електрики на виробництвах і в будинках стартувало трохи більше століття тому. Відповідно і прилади, здатні вимірювати параметри електричного струму в мережах, стали масовими далеко не відразу. Давайте подивимося, хто причетний до винаходу мультиметрів та як ці прилади стали популярними.

Найперший

Початок усьому було покладено близько двох століть тому. Першим у серії важливих подій був датський вчений Ганс Крістіан Ерстед. Про одне з його відкриттів відомо будь-якому школяру. Так, Ерстед пропускав струм через провідник, а поряд поміщав корабельний компас. Щойно включали струм, стрілка компаса відхилялася нормального становища. Так було відкрито як індукція, а й магнітне полі. Щоправда, самі ці терміни з'явилися пізніше.

Чому гальванометр? Назва приладу виникла завдяки іншій людині - Луїджі Гальвані. Він лише займався дослідами з провідниками, а вивчав електричні явища при скороченні м'язів в організмах. Знову ж таки, відомий усім медикам досвід, коли при підведенні електрики до препарованої кінцівки жаби починає скорочуватися м'яз, першим описав Гальвані. Відповідно, з'явився термін «гальванізм» — спочатку це було саме скорочення м'язів під впливом струму.

Ну і, нарешті, Майкл Фарадей відкрив електромагнітну індукцію та зумів пояснити це явище. До речі, Фарадей зробив своє відкриття одночасно з Джозефом Генрі, але саме Фарадей описав перші результати експериментів. До речі, Фарадей вже користувався гальванометром.

Найчутливіший і найнадійніший прилад для свого часу, який називається астатичний гальванометр, створив Леопольдо Нобілі у 1825 році. Вчений представив його у 1825 році на засіданні Моденської Академії наук.

Протягом 200 років інженери та вчені розробили велику кількість найрізноманітніших гальванометрів. За принципом дії їх можна поділити на:

• Магнітоелектричні, електромагнітні.
• Тангенційні.
• Теплові.
• Дзеркальні.

Ну окей, а що з мультиметром?

Мультиметри з'явилися вже у XX столітті, на початку — тоді масово почали з'являтися не лише радіоприймачі, а й інші пристрої. Винахідником мультиметра вважають інженера поштового відділення Королівської пошти Великої Британії Дональда Макаді. Згідно з записами самого інженера, його дуже стомлювала необхідність носити із собою кілька приладів для вимірювання характеристик мереж того часу.

І його можна збагнути. Нижче – фотографії вольтметра та амперметра, моделі були розроблені та використовувалися якраз приблизно в той час. До речі, джерело фотографій - найцікавіший сайт із фотографіями маси вимірювальних приладів, радіоприймачів і т.п., що використовуються десятки років тому.

Тому він розробив універсальний пристрій, здатний отримувати дані про напругу, силу струму і опір. При цьому назва "мультиметр" з'явилася не відразу - сам інженер назвав свій девайс "Авометр".

Через три роки на виробництво таких пристроїв були кинуті зусилля цілої фабрики, що належить компанії Automatic Coil Winder and Electrical Equipment Company (ACWEEC) — настільки вони стали затребуваними.

З часом з'явилися не тільки громіздкі «валізи», як на малюнках і фотографіях вище, а й кишенькові моделі. Кишеньковий мультиметр справді поміщався в кишеню, тут немає жодного обману.

Їхня функціональність була меншою, точність — нижчою. Корпус потрібно було підключати до мінуса, що спричинило велику кількість випадків ураження електричним струмом. Такі «годинники» були небезпечними. Результати вимірів були дуже приблизними. Проте, здебільшого їхніх можливостей вистачало з головою.

До речі, ціна девайсів 17-31 долар США не була низькою. Тоді вартість долара була зовсім іншою. На нинішні гроші це близько $300-500, тож придбати авометри могли або компанії, або забезпечені інженери, вчені тощо.

Трохи згодом з'явилися мультиметри з вакуумною трубкою. Вона дозволяла проводити точні вимірювання характеристик схем, де потрібний високий вхідний імпеданс. Такі пристрої не надавали суттєвого навантаження на тестований ланцюг.

Компанія, що випускала авометри, стала дуже успішною. У 1930-х роках, коли з'явилися випрямлячі із оксиду міді, мультиметри стали ще досконалішими. Протягом багатьох років компанія AVO була лідером у галузі розробки мультиметрів, здатних вимірювати змінну напругу та струм, а також опір та звичайні діапазони постійного струму. До 1965 року компанія продала понад 1 млн авометрів.

Були, звісно, й інші виробники, більшість з яких з'явилася вже після 30-х років. Нижче – фотографія мультиметра від Supreme, який використовувався в армії США у 40-х роках.

Трохи пізніше з'явилися мультиметри із цифровими дисплеями. Перший був розроблений та надійшов у продаж у 1953 році.

Ось радянські мультиметри - модель Ц20 1958 випуску і 1972. Останній отримав полістироловий корпус і шість меж вимірювання напруг замість п'яти.

Ц-20 дозволяв вимірювати:

• опір до 500 кОм;
• напруги постійного струму до 600 В;
• напруги змінного струму (50 Гц) до 600 В;
• сили постійного струму до 750 мА.

А ось модель 1967 року кона отримала назву NLS X-2 DMM.

Наступна модель, 1975 року, виглядає цілком по-сучасному. Напевно, якісь компанії досі випускають щось подібне.

А ось модель, яку випустили на початку 80-х. Тут взагалі вже майже немає відмінностей із сучасними пристроями — навіть «їжачка» є, яка дозволяє швидко виявляти коротке замикання.

Точність мультиметрів дуже висока. Починаючи з 70-х років минулого століття не змінилося майже нічого. Нижче, на фотографії — порівняння результатів вимірювання мультметрів одного й того самого виробника, починаючи з моделі 70-го року до 2013-го.

Ну а з більш сучасними мультиметрами ви, звичайно ж, знайомі. Запрошуємо вас у каталог мультиметр магазину GTest!
