ЩО ТАКЕ МУЛЬТИМЕТР? ВИДИ МУЛЬТИМЕТРІВ, ЇХ ФУНКЦІЇ ТА ПРИЗНАЧЕННЯ (ЧАСТИНА 1)

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Зміст

1. Що таке мультиметр? Історія приладу
2. Основні функції мультиметрів
3. Типи мультиметрів
4. Позначення на мультиметрі

Що таке мультиметр? Історія приладу

Мабуть, найперше питання, яке ставить радіоаматор-початківець, це що таке мультиметр. Отже, почнемо із визначення.

Мультиметр - багатофункціональний електровимірювальний пристрій, основною функцією якого є вимірювання характеристик електричного сигналу.

Мультиметр поєднує функції амперметра, вольтметра і омметра, а також інших електровимірювальних приладів.

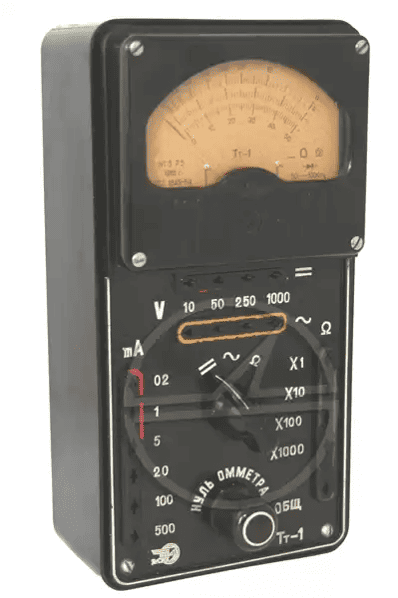

Рисунок 1 – Старий, добрий аналоговий мультиметр молодості автора.

Це стандартний і широко розповсюджений прилад, що використовується для вирішення різних завдань: діагностики та ремонту транспортних засобів, складання та налаштування електричних систем та обладнання у будівлях, виробництва електронних товарів, метрологічної перевірки вимірювальних приладів.

Рік народження мультиметра - 1920. Британський інженер Дональд Макаді обслуговував поштовий зв'язок і був змушений щодня носити із собою важку сумку з приладами. Макаді об'єднав три основні прилади в одному приладі під назвою "авометр" (він же "ампервольтметр" або мультиметр).

У Радянському Союзі мультиметри стали широко використовуватися і користуватися популярністю з появою "цешки" (серія С). "Цішка" - аналоговий мультиметр, який міг працювати навіть в умовах сильних електромагнітних полів. Принцип роботи стрілочного механізму такого тестера ґрунтується на протіканні електричного струму через рухливу котушку, магнітне поле якої взаємодіє з полем постійного магніту, що відхиляє стрілку. Ці прилади мали неймовірну надійність і витривалість і випускалися в різних модифікаціях з кінця 50-х до початку 90-х років багатьма приладобудівними заводами.

Основні функції та особливості мультиметрів

 Рисунок 2 – "Робоча конячка" кожного інженера.

Основні функції мультиметрів:

• вимірювання напруги постійного та змінного струму
• вимірювання постійного та змінного струму
• вимірювання опору, електричної ємності та індуктивності

Прості бюджетні моделі мають невеликий набір функцій, достатній для вирішення основних побутових завдань: перевірка провідників, цілісності ланцюга, вимірювання напруги в розетці або заряду акумулятора автомобіля.

Набір додаткових функцій мультиметра залежить від приладу. Сучасні багатофункціональні моделі здійснюють перевірку діодів та транзисторів, вимірювання частоти та температури. Професійні мультиметри здатні не тільки проводити прямі вимірювання, а й розраховувати ряд показників - шпаруватість, провідність, дійсні середньоквадратичні значення (функція True RMS).

Якщо розглядати лінійку мультиметрів ZEN виробництва UNI-T, то найширший набір функціональних можливостей представлений у моделі ZEN-MM31-13, у поєднанні з найвищою точністю вимірювань. Також ZEN-MM31-13 відрізняється від більшості інших мультиметрів такими унікальними експлуатаційними характеристиками:

• прогумований ковзний чохол, що забезпечує додатковий захист;
• розширена комплектація (сумка, щупи, адаптери, датчик температури, програмне забезпечення);
• живлення від акумуляторної батареї;
• подвійна ізоляція та відповідність міжнародному стандарту електробезпеки (CAT IV 600V);
• висока точність показань (5 ½ розрядів);
• контрастний EBTN-дисплей з додатковим підсвічуванням;
• вбудований індикатор прихованої проводки.

Типи мультиметрів

Мультиметри поділяються на два типи залежно від способу відображення індикації: аналогові та цифрові.

Аналогові мультиметри - багатофункціональні електровимірювальні прилади з індикацією за допомогою стрілочної (аналогової) шкали.

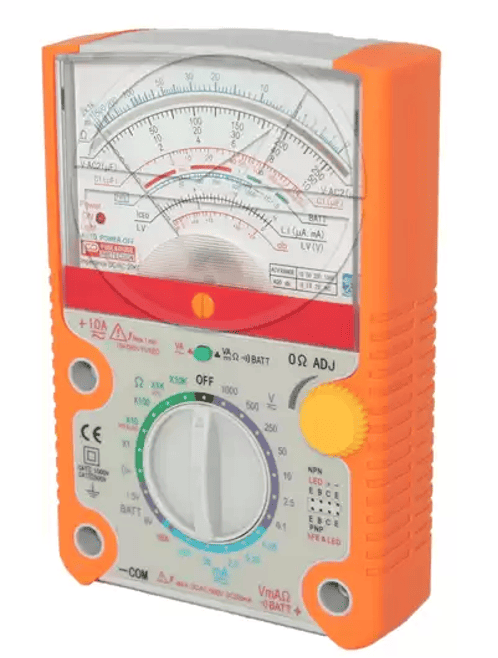

Рисунок 3 – Сучасний аналоговий мультиметр.

Переваги аналогових мультиметрів:

1. Можливість проводити вимірювання за низьких температур до -30 °С.
2. Швидка робота при великому обсязі вимірювань, коли не потрібна висока точність.
3. Не вимагають споживання енергії від вбудованого блока живлення у режимі вимірювання напруги та струму.
4. Миттєве відображення динаміки зміни сигналу.

Недоліки та особливості:

1. Нелінійна шкала та встановлення нуля перед початком вимірювань.
2. Відсутність автоматичного визначення полярності напруги.
3. Невеликий набір функцій: більшість моделей можуть вимірювати тільки постійну та змінну напругу, постійний струм та опір.
4. Низький вхідний опір та, як наслідок, висока похибка при низьковольтних вимірах.
5. Чутливість до механічних ушкоджень, вібрації.

Цифрові мультиметри – сучасні, надійні вимірювальні прилади, що характеризуються високою точністю вимірювань та різноманітними функціональними можливостями. Цифрові прилади змінилися аналоговим у зв'язку з можливістю широкого застосування напівпровідникових технологій. Сьогодні більшість мультиметрів, що випускаються, — цифрові. Фахівці, які працюють з електротехнічним обладнанням, можуть вибрати серед цифрових мультиметрів модель, орієнтовану на конкретне завдання.

Переваги цифрових мультиметрів:

1. Максимально можлива точність вимірів.
2. Автоматичне визначення полярності: при неправильному підключенні щупів на екрані з'являються правильні значення зі знаком мінус.
3. Можливість автоматичного та ручного вибору діапазонів вимірювань.
4. Багатофункціональність.
5. Не потребує обов'язкової установки нуля.
6. Точність показань лічильника залежить від заряду батареї.
7. Стійкість до механічних ушкоджень.
8. Можливість запису результатів вимірювань у пам'ять та синхронізації з ПК.

Цифрові мультиметри можна класифікувати за кількістю розрядів, класом точності, розміром, класом захисту, наявністю додаткових функцій або іншими параметрами. Наприклад, лінійка мультиметрів Uni-Trend та OWON залежно від розміру та призначення моделей діляться на 4 групи:

• компактний
• середнього розміру (стандартний)
• великий переносний
• настільний

Призначення мультиметрів

Відповідаючи питанням, що таке мультиметр, розглянемо зовнішню панель приладу докладніше. Позначення та керування цифровими мультиметрами можуть відрізнятися залежно від моделі. Як приклад розглянемо позначення на цифровому мультиметрі високого рівня - ZEN-MM31-13 (у всіх подібних моделей мультиметрів схожий принцип). Це значно спростить освоєння мультиметрів користувачами без потреби страждаючи з різного роду Інструкціями з експлуатації.

Передня панель цифрового мультиметра складається з чотирьох основних блоків:

1. РК-дисплей для відображення показань,
2. Кнопки вибору функцій,
3. Поворотний перемикач з позначеннями для вибору основних значень вимірювань,
4. Вхідні гнізда для підключення щупів та інших вимірювальних дротів.

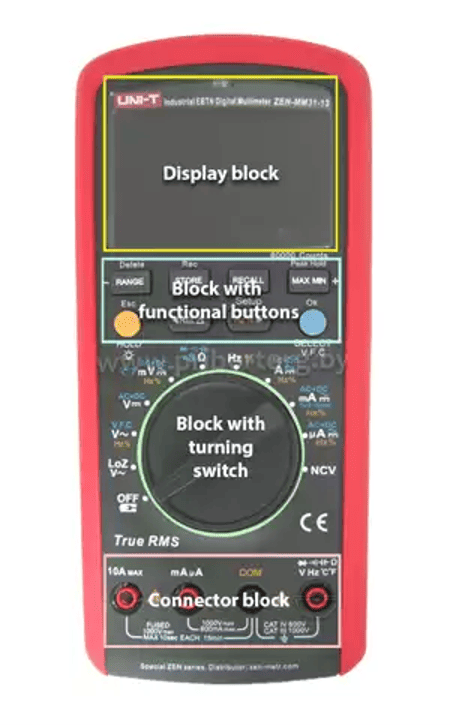

Рисунок 4 – Цифровий мультиметр.

ПРОДОВЖЕННЯ СЛІДУЄ…
