Мультиметре, що це взагалі таке? Частина 1

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

КЕРІВНИЦТВО ПО

ЦИФРОВИМ

МУЛЬТИМЕТРАМ

Добре відомий мультиметр - неймовірний інструмент, здатний усунути неполадки практично в будь-якій електричній системі та будь-якій несправності. Їх можна знайти на столах і в шафах для інструментів кожного електрика, майстра, інженера і техніка - різних форм, розмірів і кольорів. Але незалежно від того, як часто вони використовуються і яку роботу виконують, завжди можна досягти більшого, знаючи, як вони працюють.

Важливість мультиметра

Техніки-електрики та інженери мають у своєму розпорядженні широкий спектр інструментів. Деякі з них є складними і часто дорогими інструментами для вимірювання однієї конкретної величини, і при правильному використанні вони можуть у багато разів окупити свою вартість всього за одне або два використання. Однак мультиметр, що існував з моменту появи електроніки, як і раніше, залишається найбільш широко використовуваним інструментом у наборі інструментів завдяки своїй універсальності.

Основне сприйняття мультиметра - це часто використовується назва "вольтметр", яка є найбільш поширеною величиною, що вимірюється цим інструментом. Зазвичай це тому, що більшість лічильників використовуються виявлення несправностей, а більшість несправностей виникає у ланцюгах під напругою. Крім базової напруги, існує безліч інших функцій і навіть різних режимів цих функцій, які можуть допомогти будь-якому техніку чи інженеру стати досвідченішим у своїй роботі.

Оскільки ви не очікуєте, що витратите багато грошей на один інструмент, який використовуєте час від часу, ухваліть те саме рішення за допомогою мультиметра

 .

Кому потрібний мультиметр?

Цілком розумно очікувати, що кожна людина хоча б раз у житті знайде привід використовувати чи потребувати мультиметра.

Цей подвиг має бути досить простим, якщо вони хочуть трохи навчитися використовувати та інтерпретувати його значення.

Насамперед звертаємося до очевидного. Якщо ви досвідчений інженер-електрик або технік, який працює з якоюсь електричною системою, ймовірно, у вас вже є мультиметр. Швидше за все, цей посібник написано не для вас. Однак знання того, як використовувати вимірювальний прилад, окрім кількох функцій, може виявитися надзвичайно корисним навіть за наявності великого досвіду.

Звичайні галузі, в яких використовуються лічильники, включають також:

● Будь-які виробничі, розподільні та переробні центри.

● Лісопильні заводи

● ОВК

● Ремонт електропроводки у житлових та комерційних приміщеннях.

● Електронна установка

Друга група, якій може бути корисним використання мультиметрів, - це домовласники. Домовласники можуть легко використовувати лічильник для перевірки напруги в розетках. А саме, якщо ви вимикаєте автоматичний вимикач на головній панелі та хочете перевірити, які розетки належать цьому ланцюгу, лічильник може бути швидким варіантом. Інше застосування: якщо у вас у ящику є лампочка, ви можете легко використовувати вимірювач опору, щоб перевірити, чи працює вона належним чином. Якщо це так, ви можете уберегти себе від необхідності викидати її та витрачати гроші на нову лампочку. Оскільки для більшості проектів домашнього майстра не потрібно дорогого лічильника, існує безліч варіантів.

Інша група, якій може бути корисно мати мультиметр, - це автомеханіки, особливо у зв'язку з тим, що автомобілі стають все більш залежними від датчиків та електричних систем керування. Фактично вони можуть досягти точки, коли навіть мультиметр стане занадто «простим» інструментом для діагностики, але на даний момент хороший мультиметр необхідний. У цій галузі важливо вибирати лічильники, які можуть легко вимірювати ці автомеханічні системи. Коли справа доходить до транспортних засобів, рекомендується мати вимірювач, який може вимірювати постійний струм (DC) за допомогою невеликої вилки або затискача, оскільки в автомобілях не використовується напруга змінного струму (AC). У наступному розділі кліщі будуть більш докладно описані.

Ще одним потенційним користувачем мультиметрів є вчителі. Багато хто вважає, що вчителі також повинні розуміти, як вирішувати та вирішувати проблеми, і мають навчати цим навичкам учнів. Можливо, найважливіше у технічному класі чи магазині — такі навички можуть заощадити будь-якій людині сотні чи тисячі доларів упродовж життя, просто маючи трохи практичних знань. Одна з рекомендацій полягає в тому, що якщо ви навчаєте людей та впливаєте на них, інвестуйте в інструменти, які можуть навчити їх працювати та вирішувати проблеми самостійно.

Мультиметр – лише мала частина цього обговорення.

Де я можу придбати мультиметр?

Для більшості загальних випадків використання ви можете знайти ручні лічильники там же, де і все інше — в Інтернеті. Популярні онлайн-ресурси, такі як Amazon та eBay, часто пропонують вигідні пропозиції та широкий вибір, але, що найприємніше, у них є огляди, які можуть допомогти визначити, яка модель найкраще підійде як для ваших потреб, так і для вашого гаманця. .

Для більш надійних спеціалізованих лічильників, магазинів побутової техніки або товарів для дому, таких як Home Depot і Harbour Freight.

Продавайте товари середнього класу, яким можна довіряти, оскільки у магазинах продаються лише інструменти, перевірені багатьма технічними фахівцями.

Що стосується інструментів загального призначення, повсякденного використання, кількість моделей і марок просто приголомшує. На щастя, більшість із них цілком добре справляються з будь-яким типовим завданням. Переглянувши звичайний господарський магазин, ви побачите Klein Tools, Commercial Electric, Cen-Tech, Ames та багато інших. Як завжди, обов'язково знайдіть перевірені огляди, щоб переконатися, що кожен інструмент має функції, необхідні для виконання ваших завдань.

Якщо вам справді потрібен найкращий, надійний і безвідмовний лічильник, є кілька конкретних варіантів. Наприклад, компанії Fluke та Amprobe (обидві належать компанії Fluke), як правило, є найкращими в лінійці електровимірювальних приладів. Майте на увазі, що надійність, калібрування та точність коштуватимуть вам дорожче. Однак, якщо це забезпечить вам безпеку та життя на роботі, вам потрібен лічильник, який ніколи не підведе.

Інша категорія лічильників - це настільні лічильники з модулем, що підключається. Ці лічильники іноді можуть мати більшу точність і краще калібрування, ніж ручні моделі. Ось кілька брендів, які довели свою надійність: Meterman, B&K Precision, Keysight та, звичайно ж, Fluke. Однак вони також можуть коштувати набагато дорожче, але можуть бути корисними для фахівців із тестування та перевірки, яким абсолютно необхідний такий рівень точності.

Загалом ви можете розраховувати витратити від 20 до 200 доларів на хороший лічильник, залежно від марки та джерела.

Хоча ви, безумовно, захочете придбати придатний для роботи інструмент; проте, якщо ви будете використовувати його рідко, обов'язково придбайте гідний лічильник у нижній частині цінового діапазону. Більш дорога марка може бути довговічнішою і витримувати більш високу напругу, але якщо вам не потрібні ці переваги, не переплачуйте за них.

Хороший мультиметр заощадить вам гроші, а в екстремальних обставинах може врятувати вам життя. Але вибір найкращого лічильника – це лише перший крок. Ще важливіше знати, як повною мірою використовувати та розуміти його функції. Хороші інструменти без знання того, як ними користуватись, абсолютно марні. Маючи знання, навіть маючи неякісні інструменти, все одно можна вирішити багато проблем.

У цілому хороший мультиметр повинен заощадити вам гроші, а в екстремальних обставин він може врятувати вам життя. Незважаючи на це, вибір найкращого лічильника — це лише перший крок. Ще важливіше знати, як повною мірою використовувати та розуміти його функції. Хороші інструменти без знання того, як ними користуватись, абсолютно марні. Маючи знання, навіть маючи неякісні інструменти, все одно можна вирішити багато проблем.

Доступно багато типів мультиметрів.

Після розуміння того, чому лічильник важливий для багатьох різних додатків, наступним кроком буде розуміння того, чому існують так багато спеціалізованих форм вольтметрів і мультиметрів - звичайно, якщо такий широкий набір існує, всі вони повинні бути корисні для якоїсь важливої ​​функції.

Існує безліч способів класифікувати лічильники, оскільки кожен із них має унікальні характеристики. Для цілей цієї книги вони будуть умовно поділені на три окремі категорії. Ці категорії включатимуть «настільні», «ручні» та «спеціальні» лічильники.

Слід зазначити, що існує безліч професіоналів зі значно більшим досвідом, які присвятили свою кар'єру придбанню спеціальних навичок, які можуть бути основою різних думок про потреби мультиметрів. Якщо вам потрібно дізнатися більше про таку програму, знайдіть професіонала в цій галузі, щоб вчитися на цьому досвіді.

Терміни та визначення.

Перш ніж обговорювати різноманітність доступних мультиметрів, розглянемо кілька основних термінів:

Точність – наскільки близько виміряне значення фактичного значення. Якщо напруга батареї становить 9, а мультиметр показує 9, це точні показання. Якщо напруга насправді становить 9,12, а показання просто показують 9, це все одно точно. Але, схоже, у ньому не так багато рівнів точності.

Калібрування – процес вимірювання точності по еталону, що відстежується, що забезпечує максимально точні вимірювання.

Точність – скільки десяткових знаків відображається для відображення фактичного значення. У світі немає такого поняття, як 9 вольт. Ймовірно, це щось на зразок 8,9875, або, можливо, 9,017, або, швидше за все, дуже близько до 9, але не зовсім. Точний мультиметр показуватиме дедалі більше цифр; однак точність не означає точність. Він може відображати багато цифр, але є можливість, що вони можуть бути неправильними.

Кращий мультиметр матиме точність із багатьма десятковими знаками та калібровану точність. Неможливо підвищити точність мультиметра, можна купити цей прилад з великою кількістю цифр дисплея.

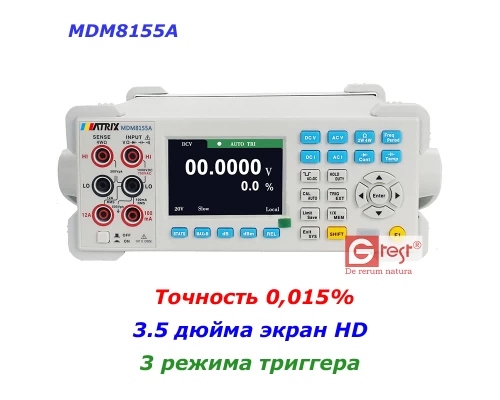

Настільні мультиметри.

Ця категорія найменш знайома більшості людей, які займаються побутовими проблемами або особистим використанням приладу під свої вузькі завдання, але ця категорія має найдовшу історію. Ці мультиметри зазвичай займають площу близько 1 кв. фути на вершині верстата і мають висоту від 2 до 3 дюймів. Вони включають дисплей, що складається з 7-сегментних світлодіодів (LED) (або нових кольорових дисплеїв) з ​​безліччю кнопок на передній панелі.

Ці вимірювачі затребувані в лабораторіях високоточного тестування та проектування через їх більш високу точність порівняно з портативними вимірювачами. Прилади також призначені для збереження точності протягом більш тривалого часу та допускають періодичне калібрування, щоб гарантувати, що вони дають інженеру-техніку точні показання.

Деякі недоліки полягають у тому, що мультиметри настільного типу можуть бути дорогими (від сотень до тисяч доларів) та трохи громіздкими для повсякденного використання, коли мобільність є ключовим фактором. Тим не менш, як стаціонарні стенди вони дуже затребувані при проектуванні та тестуванні електричних систем військового призначення, авіоніки, напівпровідників і систем зв'язку.

Для любителів або випробувальних стендів у електротехнічній майстерні комбінація настільного джерела живлення та мультиметра може стати відмінним способом тестування компонентів та прототипів електронних схем.

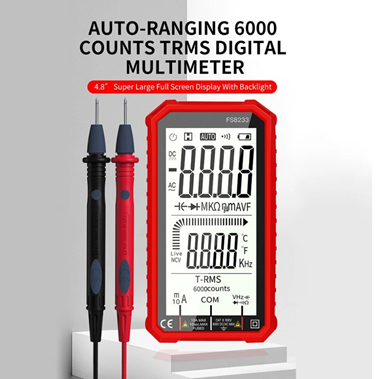

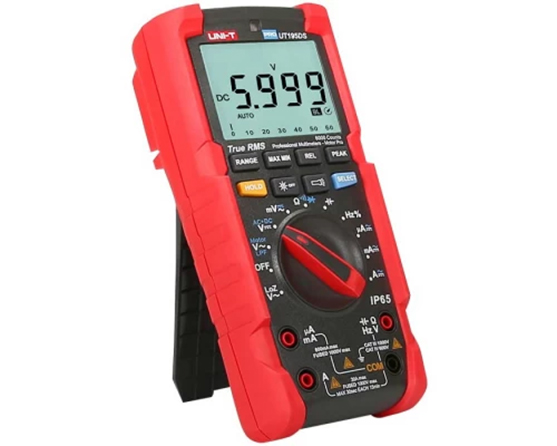

Портативні мультиметри.

Ця категорія є стереотипним кандидатом на звання "вольтметр". Введіть термін у рядок пошуку, і миттєво з'явиться портативний варіант мультиметра. Якщо вам потрібно перевірити повсякденний компонент, наприклад перевірити напругу акумулятора, це ідеальний зручний інструмент.

Відмінності зазвичай полягають лише у розмірі та функціях пристрою. Вони майже завжди мають круглий циферблат у центрі для вибору режимів, рідкокристалічний (ЖК) цифровий дисплей над циферблатом та роз'єми для тестових дротів прямо під циферблатом. Більш надійні вимірювачі з більш широким набором функцій зазвичай фізично трохи більше, а деякі з них легко поміщаються в кишені, що відмінно підходить для швидкого тестування з низьким рівнем ризику і малими інвестиціями.

Коли ви дослідите порти підключення тестових проводів, ви побачите кілька варіантів. У нього буде або два порти: один червоний і один чорний, або чотири порти: три червоні і один чорний.

4-портовий вимірювач призначений для вимірювання малих струмів у ланцюгах, зазвичай на невеликих друкованих платах або макетних платах. Ця функція може бути корисною для багатьох саморобних схем, але її слід використовувати з обережністю, оскільки навіть невелике неправильне використання може призвести до пошкодження вимірювача струму (амперметра).

Лічильник тільки з двома портами не може вимірювати струм таким чином. Однак цю конфігурацію часто можна зустріти в мультиметрах із затискачами або найменших вимірниках, здатних вимірювати тільки напругу та опір. Наприклад, струмовимірювальні кліщі можуть вимірювати струм, але не через вимірювальні дроти.

Деякі окремі компанії або нормативні акти можуть диктувати, які рівні захисту необхідні мультиметрам, і це може призвести до того, що в цих умовах дозволені тільки дорогі моделі. Однак для повсякденного використання вам не слід уникати більш дешевих варіантів. Доступний такий широкий спектр приладів, що спеціалізований високоякісний інструмент може коштувати менше 10 доларів або пари сотень доларів, але навряд чи більше.

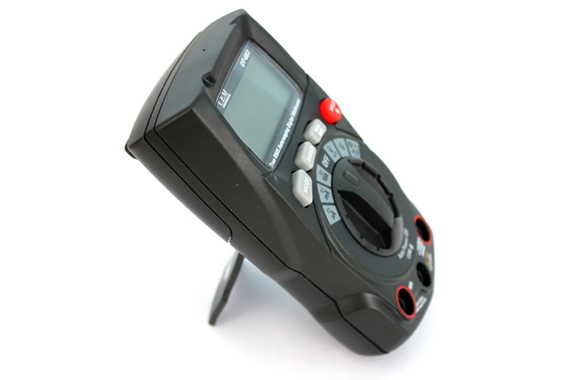

«Кишеньковий» мультиметр. Можливо, не найпрезентабельніший і функціональніший, але працює відмінно, має міцний корпус і виглядає досить акуратно.

Далі буде
