Мультиметр Owon OW18E з Bluetooth – надзвичайно зручний прилад

Настали часи, коли все і всюди має бути «з'єднане», а тому інженери, що працюють з електронними пристроями, також віддали б перевагу мультиметру, який би в бездротовому режимі транслював дані на телефон або електронний блокнот. Таке бажання цілком здійсненне за наявності мультиметра із вбудованою функціональністю Bluetooth та відповідним прикладним програмним додатком. У цьому огляді ми розглянемо, як працює новий мультиметр Owon OW18E з додатком Bluetooth – прилад з безліччю функцій, здатний генерувати високоточні дані – і все це цілком адекватну вартість.

Модельний ряд мультиметрів OW18 – останні розробки портативних мультиметрів від компанії Owon . Спочатку ця серія складалася з моделей OW18A і OW18B, пізніше до них додалися OW18D і OW18E з набагато вищою точністю в порівнянні з версіями A і B і вищою роздільною здатністю дисплея (4 ½ порівняно з 5 5/6 цифровий). Так само, як і версія B, версія E має функціональність Bluetooth.

Апаратна складова мультиметра OW18E Bluetooth

Сам мультиметр OW18E Bluetooth виглядає так само, як і всі мультиметри з цієї серії. Досить великий корпус приладу виглядає переконливо. Корпус обладнаний захисним рукавом з м'якого пластику блакитного кольору. Перемикач, що обертається, працює плавно і м'яко. Великий екран показує значення вимірювань із 4-х цифр із прихованою 1, таким чином, максимальна величина зчитування складає 19999. Навколо цих цифр розташовані різні індикатори, що виявляються залежно від поточних налаштувань мультиметра. Конфігурація екрану така, що зчитувати з нього показання досить легко, тільки якщо дивитися на екран прямо зверху, інакше, залежно від кутів перегляду, контрастність зображення швидко зменшується. На задній панелі корпусу є тримачі та розташований батарейний відсік для джерел живлення 9-V. На передній панелі є 4 натискні кнопки для перемикання на наступну функцію у положенні включення: для виставлення діапазону вимірювань вручну, для освітлення екрану, для Bluetooth, для утримання даних, для відносного та робочого циклу.

Мультиметр OW18E Bluetooth поставляється з комплектом тестових висновків (пробників) з крокодиловими затискачами, кабелем (тип K) температурним сенсором, батареєю, інструкцією з експлуатації, листом специфікацій, карткою з інструкціями для завантаження прикладного програмного забезпечення та навіть викруткою для відкривання батарейного відсіку або корпусу приладу.

Опції вимірів

Кількість режимів вимірів досить велика. Найбільш часто використовувані режими це, звичайно, вимірювання напруги і сили струму, при вимірюваннях напруги змінного струму з задіянням функції розрахунку середньоквадратичних значень. Є надчутливий діапазон вимірювання напруги (V-range) 20/200 mV, а також діапазон особливої чутливості вимірювань сили струму (A-range) 200 µA. Вражає те, що існує можливість вимірювання сили струму до 20 A, при тому, що вимірниками інших моделей можна вимірювати не більше 10 A.

Звичайно ж, мультиметр OW18E Bluetooth Multimeter має режими вимірювання опору/полярності/безперервності. Вимірювання ємності можливе до 20,000 µF. Вимірювання частоти можливі до 20 MHz - дуже високий показник при цілком скромній вартості самого приладу! У цьому положенні можна вимірювати характеристики робочого циклу. Температурні вимірювання з використанням сенсора (входить до комплекту постачання) досягають позначки 400°C. Як "вишенька на торті" в переліку всіх вимірювань мультиметра, необхідно відзначити наявність режиму NCV, за допомогою якого ви можете безконтактно визначати наявність або відсутність напруги в розетці або роз'ємі.

Зверху екрана розташований світлодіодний індикатор, який починає блимати на початку безконтактних вимірювань напруги. Цей індикатор також спалахує під час використання більшості функцій мультиметра. Крім сенсора NCV на передній панелі приладу, вміщений білого кольору світлодіод, що виконує роль ліхтарика. Мультиметр має функцію автоматичного відключення живлення (APO), яка відключає прилад після 30 хвилин бездіяльності.

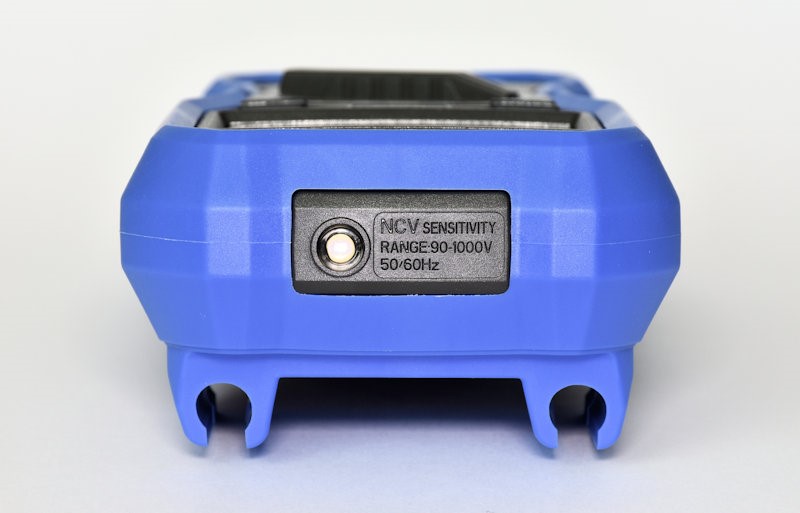

Сенсор NCV, розташований на торцевій фронтальній панелі та світлодіод, що підсвічує.

Результати вимірів

Спочатку про безпеку. Відповідно до специфікацій виробника, прилад відповідає категорії вимірювань CAT III 1000 V/CAT IV 600 V. А це означає дуже добрі характеристики з ізоляції. У будь-якому випадку, ви можете безбоязно здійснювати вимірювання як усередині приміщень, так і зовні.

Базова точність мультиметра OW18E Bluetooth Multimeter визначена як 0.1% + 2 цифри для діапазону 2V і вище. Якщо порівнювати з приладом з 10-кратною точністю, то Owon дуже близький до таких показників, відхилення становить менше 2 цифр. Результати цілком можна порівняти як із вимірах постійного струму.

При вимірюваннях змінного струму (AC) відхилення становило кілька мілівольт при величинах вимірювань майже 2 V. Це відмінний показник, специфікації вказують на 0.5% + 10 цифр. Частотний діапазон від 40 до 1000 Hz встановлено для вимірювання AC. При практичному тестуванні результати залишаються цілком точними рівня приблизно 1.5 kHz.

Виміри опору виявилися значно точнішими за «обіцяні» 0.3%, понад 1 kΩ. Відхилення виявилося всього 0.1…0.2%. Також, в процесі вимірювання ємності виміряна величина відхилилася лише на кілька цифр від показань еталонного вимірювача. Для мультиметра такого класу і за такою вартістю всі ці результати набагато більш ніж задовільні. Результати – відмінні.

Практика

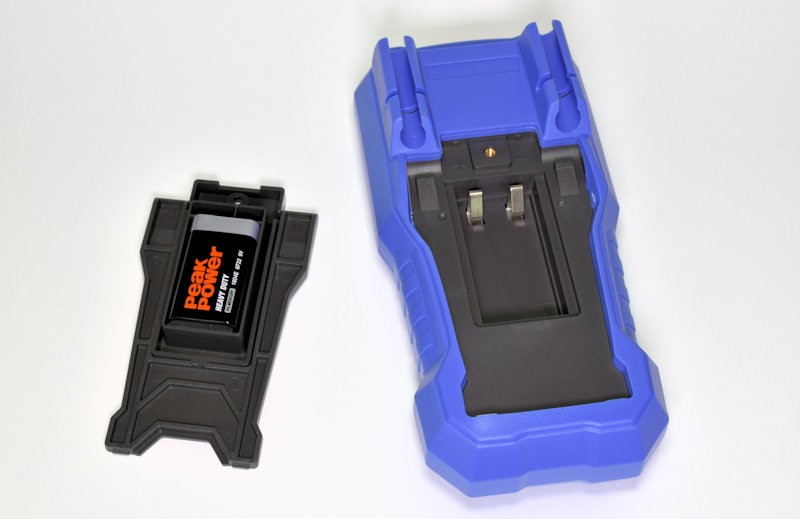

Батарея 9-V розташована в окремому корпусі, який вбудований у корпус мультиметра. Корпус батареї зафіксується та утримується гвинтиком.

А як вам подобається цей пристрій у повсякденному використанні при обслуговуванні електроніки? Екран дає чіткі та чіткі зображення великих цифр, які легко зчитувати під різними кутами. Функція автоматичного вибору діапазону не надто швидко працює, але коли задіяна, працює надійно і стійко. Забавною особливістю дисплея є індикація діапазону під десятковою точкою та в дуже маленьких цифрах. Ви можете швидко освоїти функції різних натискних кнопок приладу, коли задіяєте вбудований звуковий сигнал і коли світиться світлодіодна індикація. Наскрізний звуковий сигнал працює дуже плавно, але якщо ви вимкнете звуковий сигнал і увімкнений світлодіодний індикатор, то індикація на дисплеї значно зіпсується. Вимірник ємності працює дуже добре, навіть за вимірів великих значень. При характеристиках конденсатора 2200 µF вимірнику потрібно приблизно 8 сек. визначення цього параметра.
Підсвічування екрану забезпечує комфортне зчитування значень навіть в умовах темряви, при цьому миготливий світлодіод, розташований зверху, стійко загоряється. Як для мене, такі функції не є необхідними, але нічого не поробиш. Мені не подобається функція NCV на мультиметрі OW18E; вона дуже чутлива. Іноді ви сидите з датчиком на верхній частині штепсельної вилки, а детектор ще не вмикається. У мене такі випадки викликають підозрілість.

Екран приладу з великими цифрами та підсвічуванням

Bluetooth

Крім високої точності, що ви знайдете за таку ціну, ви також знайдете функцію Bluetooth, яка є основною функцією OW18E Bluetooth Multimeter. Прилад має модуль BLE4.0, що гарантує стабільний зв'язок із периферією за дуже низького енергоспоживання. Я активував функцію Bluetooth протягом кількох годин безперервної роботи, при цьому батарея не сідала. Прикладне програмне забезпечення MultimeterBLE застосовується для користувачів Android та iOS.

Після встановлення та запуску прикладного ПЗ увімкніть Bluetooth, підтвердженням чого з'явиться індикатор "BDM." Будучи задіяною, програма стикується з периферією і іконки для зчитування з'являться на дисплеї. Ви можете працювати з функціями за допомогою натискних клавіш. Однак, функції перемикача, що обертається, на передній панелі приладу повинні бути задіяні вручну. Додаток також має функцію реєстратора (пам'яті) даних при низці встановлюваних опцій, наприклад, встановлення інтервалу реєстрації даних. Зареєстровані значення можуть бути збережені та надіслані на периферію у вигляді організованого файлу. Ви також можете самостійно встановлювати довільні режими реєстрацій, після чого з'єднання Bluetooth може бути розірвано. Виміряні величини можуть бути пізніше вилучені з пам'яті приладу через існуючу програму. Прикладне ПЗ також здатне одночасно з'єднати між собою два працюючі прилади.

На жаль, програма працює тільки в т.зв. «ландшафтному режимі» і за умовчанням формує екранне зображення для 2-х приладів, при тому, що більшість користувачів мають або матимуть лише один прилад у своєму розпорядженні. Потрібно відзначити, що програма працює дуже плавно, з'єднання стабільно і дані швидко передаються від приладу на функціонал програми. Таке бездротове з'єднання дуже корисне в тому випадку, якщо ви не можете або не хочете постійно сидіти біля свого приладу, стежачи за показаннями, що генеруються. Інформація, що міститься в програмі, що передає дані, анітрохи не відрізняється від тієї, що на екрані приладу. Описуваний прилад з прикладним програмним забезпеченням пропонує дуже хорошу альтернативу раніше популярному додатку Mooshimeter .

Екранне подання реєстрації даних у відповідному додатку

Відмінна ціна, Висока точність

За ціну менше 70 євро, ви здійснюєте відмінну покупку мультиметра Owon OW18E Bluetooth Multimeter. За ці зовсім невеликі гроші ви стаєте володарем надійного, міцного приладу, який має не тільки безліч функцій виміру, але й особливо важливо: прилад напрочуд точний. На додаток до всього є функціональність Bluetooth, що дасть вам безліч можливостей для моніторингу результатів вимірювань та їх дистанційної реєстрації. Що ще більшого можна бажати за такі гроші?
