ОСЦИЛОГРАФИ З ЦИФРОВИМ ЛЮМІНОФОРОМ СЕРІЇ DPO3000 (ЧАСТИНА 1)

Багатофункціональні інструменти для налагодження систем зі змішаними сигналами

Ефективне рішення для задач налагодження – осцилографи з цифровим люмінофором серії DPO3000 забезпечують ефективність, необхідну для візуального представлення найскладніших сигналів. Смуга пропускання від 100 до 500 МГц, всі моделі мають запас по частоті дискретизації на всіх каналах не нижче п'ятикратного і стандартну інтерполяцію sin(x)/x, що дозволяє фіксувати і точно відображати найшвидші перехідні процеси. Стандартна довжина запису 5 млн вибірок на всіх каналах забезпечує реєстрацію тривалих ділянок сигналу з високою тимчасовою роздільною здатністю. Швидкість захоплення сигналів 50 000 за секунду істотно підвищує ймовірність захоплення важковловимих викидів та інших рідкісних подій. В осцилографах серії DPO3000 реалізовано різні засоби аналізу сигналів, включаючи курсори, 29 автоматичних вимірювань, статистику та математичні операції.

Незважаючи на малі розміри (ширина всього 137 мм) та масу (4 кг), прилади серії DPO3000 забезпечують виняткову швидкодію. Вони мають великий 9-дюймовий екран WVGA та органи управління по вертикалі для кожного каналу.

Висока швидкість захоплення сигналів дозволяє виявляти важковловимі викиди та інші рідкісні події.

Можливості та переваги

Основні технічні характеристики

Моделі зі смугою пропускання 500, 300, 100 МГц
2- та 4-канальні моделі
Частота вибірки по всіх каналах до 2,5 Гвиб/с
Довжина запису всіма каналами 5 млн. вибірок
Максимальна швидкість захоплення осцилограм 50 000 за секунду
Розширений вибір видів запуску

Запуск та декодування сигналів послідовних шин

Запуск, аналіз та декодування сигналів послідовних шин I2C, SPI, CAN, LIN, RS232/422/485/UART

Простота використання функцій

Система управління Wave Inspector® забезпечує найвищу ефективність при аналізі осцилограм
9-дюймовий (229 мм) кольоровий широкоекранний WVGA-дисплей
Порт USB 2.0 на передній панелі для швидкого та простого збереження даних
Порт USB 2.0 для безпосереднього керування осцилографом з комп'ютера за допомогою USBTMC
Вбудований порт Ethernet
Підключення Plug-and-play та програмні засоби аналізу
Віддалений перегляд та керування за допомогою e*Scope®
Інтерфейс пробників TekVPI® підтримує автоматичне встановлення масштабу та одиниць вимірювання для активних, диференціальних та струмових пробників
Невелика площа і мала вага - ширина всього 137 мм і маса 4 кг.

Області застосування

Розробка та налагодження вбудованих систем
Дослідження перехідних процесів Вимірювання потужності
Розробка та налагодження відеосистем Спектральний аналіз
Розробка та налагодження автомобільної електроніки
Виробниче тестування та контроль якості
Розробка та аналіз електромеханічних пристроїв
Розробка біомедичних виробів
Управління виробничими процесами

Налагодження пристроїв послідовної передачі даних відповідно до стандартів

Запуск сигналів послідовних шин та їх аналіз

Записи великої довжини найчастіше використовуються під час аналізу пристроїв послідовної передачі у вбудованих системах. Вбудовані системи можна зустріти практично всюди. Вони можуть входити найрізноманітніші види пристроїв, зокрема мікропроцесори, мікроконтролери, процесори цифрової обробки сигналів, ОЗП, ЭСППЗУ, мікросхеми програмованої логіки, аналого-цифрові і цифро-аналоговые перетворювачі і мікросхеми вводу-вывода. Обмін інформацією між усіма цими пристроями та зовнішнім світом, як правило, здійснюється за багаторозрядними паралельними шинами. Однак в даний час паралельні шини у вбудованих системах все частіше замінюються послідовними, що займають менше місця на платі, вимагають меншого числа висновків, що споживають менше енергії, мають вбудовані сигнали синхронізації, що використовують диференціальну передачу сигналів для підвищення стійкості до перешкод, і що найголовніше. У систем із послідовними шинами багато переваг, але водночас у них виникають проблеми, відсутні у їхніх попередників (систем із паралельними шинами).

Налагодження та усунення неполадок у послідовних шинах і системах може бути більш важким завданням, оскільки в них складніше виявити потрібні події і нелегко зрозуміти, що відображається на екрані осцилографа. Осцилограф серії DPO3000 призначений для вирішення цих проблем.

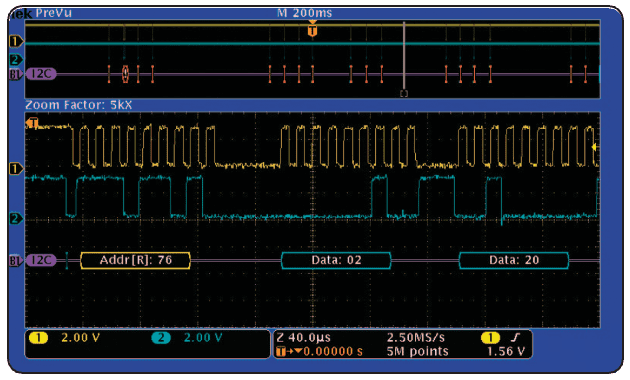

Запуск конкретного пакету даних, що проходить по шині I2C. Жовта осцилограма – сигнал тактової частоти, синя – дані. Осцилограма шини дозволяє відображати вміст декодованого пакета, у тому числі "Старт", "Адреса", "Читання/Запис", "Дані" та "Стоп".

Відображення шини - забезпечується представлення високого рівня для комбінації окремих сигналів (тактових імпульсів, даних, що дозволяють сигналів ІС тощо), які формують шину, що спрощує ідентифікацію початку та кінця пакетів та виділення компонентів пакета, таких як адреса, дані, ідентифікатори, CRC та ін.

Запуск сигналів послідовних шин — запуск вмісту пакета, такого як початок пакета, конкретні адреси, конкретні дані, унікальні ідентифікатори і т. д. для популярних низькошвидкісних послідовних інтерфейсів, наприклад, I2C, SPI, CAN, LIN і RS232/422/48 / UART.

Декодування шини - ви втомилися від перегляду осцилограм та підрахунку тактів у спробі встановити, який біт 1, який - 0, від об'єднання бітів у байти та визначення шістнадцяткового значення? Нехай осцилограф сам зробить це! Осцилограф може декодувати кожен пакет на шині і відображати значення в шістнадцятковому, двійковому, десятковому коді або ASCII коді (залежно від стандарту) на осцилограмі сигналів шини.

Таблиця декодування пакетів - крім перегляду декодованих даних пакета безпосередньо на осцилограмі сигналів шини можна вивести на екран табличне уявлення всіх захоплених пакетів, як і в логічному аналізаторі. Пакети мають позначку часу та організовані у послідовний список зі стовпцями для кожного компонента (адреса, дані тощо).

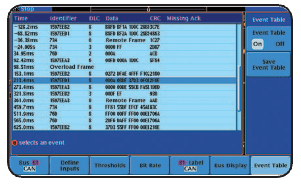

У таблиці декодування пакетів відображаються декодовані ідентифікатор, довжина поля даних (DLC), дані пакета та контрольне значення надлишкового коду (CRC) для кожного пакета CAN у довгому записі.

При декодуванні шини I2C відображаються результати пошуку адреси 76. Білі трикутники позначають кожну появу адреси 76 в записі.

Пошук — запуск по сигналах послідовних шин дуже корисний виявлення потрібної події, але що робити, якщо після реєстрації події потрібно вивчити сусідні дані? Раніше користувачам доводилося шукати подію, вручну прокручуючи осцилограму, підраховуючи та перетворюючи біти та виконуючи пошук причини, що викликала цю подію. Осцилографи серії DPO3000 проводять пошук за заданими умовами у зібраних даних, у тому числі у вмісті послідовних пакетів. Кожен збіг з умовами відзначається міткою пошуку. Для швидкого переміщення між мітками достатньо натиснути на передній панелі кнопку «Попередня» () або «Наступна» ().

Розроблено для полегшення вашої роботи

Навігація за допомогою Wave Inspector®

Спробуйте уявити ефективну роботу в Інтернеті без таких пошукових систем як Google і Yahoo, таких функцій веб-браузера як «Вибране» та «Посилання» або без таких Інтернет-провайдерів як AOL або MSN. Тоді ви зрозумієте, що відчувають користувачі більшості сучасних цифрових осцилографів, намагаючись працювати з довгими записами, що зберігаються в їхньому приладі. Довжина запису, тобто кількість вибірок, які прилад може оцифрувати та зберегти в одному циклі збору даних, – одна з найважливіших характеристик осцилографа. Чим більша довжина запису, тим більше часу, протягом якого можна фіксувати сигнал з високою роздільною здатністю (при великій частоті вибірки). Перші цифрові осцилографи могли реєструвати та зберігати всього 500 точок, що серйозно ускладнювало збирання всієї необхідної інформації про досліджувану подію. Згодом виробники осцилографів, відповідно до вимог ринку, стали надавати прилади зі збільшеною довжиною запису, що забезпечують реєстрацію з високою роздільною здатністю на тривалих інтервалах, тому тепер осцилографи середнього класу поставляються з пам'яттю на кілька мільйонів вибірок або в стандартній, або в опціональній комплектації. Записи сигналу довжиною мільйони вибірок часто представляють сигнал довжиною кілька тисяч екранів. У той час як стандартна довжина запису з часом значно збільшилася і задовольняє вимогам переважної більшості застосувань, розробці ефективних засобів перегляду та аналізу довгих записів, а також переміщення по них досі не приділялося достатньої уваги.

Система Wave Inspector забезпечує неперевершену ефективність переміщення осцилограмами, їх перегляду та аналізу даних.

Осцилограф серії DPO3000 орієнтований на потреби тих, хто працює з довгими записами, оснащений інноваційними органами управління функціями Wave Inspector:

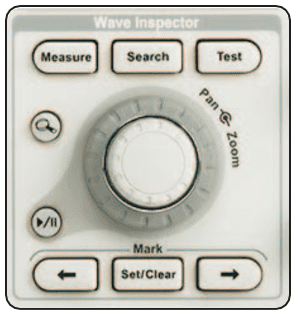

Масштаб/Прокручування. Спеціальна дворівнева ручка «Прокручування — Лупа» на передній панелі є інтуїтивно зрозумілим органом управління масштабом і прокручуванням зареєстрованих даних. Верхня частина ручки служить для встановлення коефіцієнта масштабування (масштабу). При повороті ручки за годинниковою стрілкою вмикається функція масштабування та збільшується коефіцієнт масштабування; при повороті ручки проти годинникової стрілки коефіцієнт масштабування зменшується, і, зрештою, функція масштабування відключається. Нижня частина ручки служить для переміщення вікна масштабування осцилограмою з метою швидкого доступу до потрібної частини сигналу. Крім того, нижня частина забезпечена зворотним зв'язком по зусиллю, що визначає швидкість прокручування сигналу. Чим більший кут, на який повернено нижню частину ручки, тим швидше переміщається вікно масштабування. Щоб змінити напрямок прокручування, достатньо повернути ручку в інший бік. Тепер для зміни масштабу не потрібно пересуватися по численним меню.

Відтворення/пауза. Спеціальна кнопка відтворення-паузи на передній панелі служить для автоматичного прокручування осцилограми на екрані для перегляду та пошуку аномалій та подій, що становлять інтерес. Швидкість та напрямок відтворення задаються за допомогою інтуїтивно зрозумілих операцій з рукояткою прокручування. У цьому випадку поворот рукоятки на більший кут також призводить до прискорення прокручування осцилограми, а для зміни напрямку прокручування достатньо повернути рукоятку в інший бік.

Теги користувача. На осцилограмі виявилося щось цікаве? Щоб встановити одну або кілька «закладок» на осцилограмі, натисніть на передній панелі кнопку встановлення позначок. Для переміщення по мітках достатньо натискати на передній панелі кнопки «Попередня» () та «Наступна» ().

Масштаб/Прокручування — спеціальні ручки на передній панелі для масштабування та прокручування. Верхня частина ручки призначена для керування масштабом, а нижня частина у вигляді кільця – для переміщення вікна масштабування по осцилограмі. Переміщатися по осцилограмі стає дуже легко.
Теги — ви хочете поставити мітку на осцилограмі, щоб потім швидко знайти потрібну ділянку? Натисніть кнопку "Мітки - Встановити", і на осцилограмі з'явиться "закладка". Кнопки дозволяють переміщатися по мітках, встановленим користувачем, і знаходити згенеровані мітки.
Пошук - ви втомилися постійно крутити ручку положення по горизонталі, щоб знайти потрібну подію? Скористайтеся потужною функцією пошуку осцилографа серії DPO3000, щоб знайти та позначити всі події, що відповідають конкретним ознакам. До ознак пошуку входять фронти, тривалість імпульсу, огибающая, логічні умови, час встановлення і утримання, час наростання чи спаду, і навіть вміст пакетів шин I2C, SPI, CAN, LIN і RS-232/422/485/UART.
Послідовні шини — запуск на рівні вмісту пакетів, перегляд усіх зареєстрованих пакетів з відображенням у вигляді шини синхронно з результатами декодування в шістнадцятковому, двійковому та десятковому поданні або в ASCII-коді, пошук заданого вмісту пакета в зареєстрованих даних і навіть декодування та перегляд усіх пакетів у табличному форматі, так само, як на логічному аналізаторі. Стандарти послідовної передачі даних, що підтримуються, включають вміст пакетів шин I2C, SPI, CAN, LIN і RS-232/422/485/UART.
Чудовий екран - гордістю осцилографа серії DPO3000 є 9-дюймовий (229 мм) широкоекранний дисплей високої роздільної здатності (800 x 480 пікселів - WVGA).
Порт USB — розташований на передній панелі порт USB дозволяє легко та зручно зберігати знімки екрана, осцилограми та налаштування осцилографа. Інший хост-порт USB, розташований на задній панелі, призначений для підключення периферійних пристроїв, а також, як і USB-порт приладу, для керування осцилографом за допомогою інтерфейсу USBTMC.
Органи управління відображенням по вертикалі – органи управління з ручками для кожного каналу спрощують роботу та роблять її інтуїтивно зрозумілою. Тепер не потрібно користуватися одним комплектом органів керування для всіх чотирьох каналів!
TekVPI® - новий інтерфейс пробників TekVPI забезпечує пряме підключення струмових пробників. Є інтуїтивно зрозумілі елементи управління на корпусі компенсатора, можливість дистанційного керування налаштуваннями пробника та удосконалені засоби обміну інформацією між осцилографом та пробником.
Додаткові модулі розширення — за допомогою спеціальних модулів легко розширити застосування осцилографа шляхом додавання запуску по сигналах та декодування вмісту послідовних шин або синхронізації за сигналом HDTV та звичайного відеосигналу.
DPO3AUTO — запуск сигналів та декодування автомобільних послідовних шин з підтримкою CAN та LIN.
DPO3COMP — запуск сигналів та декодування комп'ютерних послідовних шин з підтримкою RS-232/422/485/UART.
DPO3EMBD — запуск сигналів та декодування послідовних шин вбудованих систем з підтримкою I2C та SPI.
DPO3VID — синхронізація за сигналом HDTV та звичайним відеосигналом.

Шириною лише 137 мм! При вражаючій швидкодії, великому екрані та керуванні ручками для кожного каналу осцилографи серії DPO3000 мають ширину всього 137 мм та займають мало місця на лабораторному столі.

Мітки пошуку — вам шкода витрачати час на перегляд всього запису в пошуках потрібної події? У приладах серії DPO3000 є надійний засіб пошуку по осцилограмі, що дозволяє проводити пошук у довгих записах за критерієм, заданим користувачем. Усі події виділяються мітками пошуку, що спрощує переміщення між ними за допомогою кнопок «Попередня» () та «Наступна» (). на передній панелі.

До критеріїв пошуку входять фронти, тривалість імпульсу, загальна, логічні умови, час встановлення та утримання, час наростання чи спаду, а також вміст пакетів шин I2C, SPI, CAN, LIN та RS232/422/485/UART.

Результати пошуку за часом встановлення та фіксації, що показують кожне порушення умови налаштування та утримання.

Можливість встановлення зв'язку з ПК та USB-накопичувачем

Осцилографи серії DPO3000 забезпечують безпрецедентно новий рівень роботи з ПК та підключення до нього через інтерфейс USB із використанням технології plug-and-play. Порт USB на передній панелі надає можливість простого перенесення знімків екрану, налаштувань приладу та осцилограм буквально на долоню вашої руки. Крім того, на задній панелі приладу є другий хост-порт USB, який поряд з портом USB передньої панелі може працювати як порт USBTMC для дистанційного керування осцилографом з комп'ютера. Вбудований порт 10/100 Ethernet дозволяє легко підключитись до інформаційних мереж. Для виведення зібраних даних та результатів вимірювань достатньо під'єднати осцилограф до комп'ютера USB-кабелем. Додатки, що поставляються, входять NI LabVIEW SignalExpress™ Tektronix Edition, OpenChoice® Desktop, а також панелі інструментів Microsoft Excel і Word, що дозволяють швидко і просто встановлювати прямий зв'язок з комп'ютером, який працює під керуванням Windows.

Робочий стіл програми OpenChoice® – стандартне програмне забезпечення дозволяє без проблем підключити осцилограф до комп'ютера.

e*Scope® дозволяє керувати підключеним до мережі осцилографом з будь-якої мережі, до якої підключено ПК, з використанням звичайного інтерфейсу перегляду.

NI LabVIEW SignalExpress Tektronix Edition — повністю інтерактивне програмне забезпечення для реєстрації, розроблене спільно з NI та оптимізоване для осцилографів серії DPO.

ПРОДОВЖЕННЯ СЛІДУЄ...
