Вся та сама тема про мультиметри. Виберіть собі потрібну модель. ЧАСТИНА 1

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою Мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Чи не знаєте, що таке мультиметр або що з ним можна робити? Тоді ви потрапили на адресу! Нижче наведено огляд того, що таке мультиметри і для чого вони корисні. Щоб дізнатися, як користуватися мультиметром , знайти ідеї щодо використання мультиметра або знайти марковані фотографії різних моделей мультиметрів , клацніть на швидких посиланнях у цьому посібнику з мультиметра.

У цьому розділі наведено відповіді на такі питання:

  • Що таке мультиметр?
  • Що можуть виміряти мультиметри?
  • Що таке напруга, струм та опір?
  • Що таке постійний струм (DC) та змінний струм (AC)?
  • Що таке послідовні та паралельні ланцюги?
  • Що означає всі символи на передній панелі мультиметра?
  • Що таке червоний та чорний дроти (щупи)? Куди їх підключати?

Що таке мультиметр?

Мультиметр — це зручний інструмент, який ви використовуєте для вимірювання електрики, так само, як ви використовуєте лінійку для вимірювання відстані, секундомір для вимірювання часу або ваги для вимірювання ваги. Найприємніше в мультиметрі те, що на відміну від лінійки, годинника або ваги, він може вимірювати різні речі - свого роду багатофункціональний інструмент. Більшість мультиметрів мають ручку на передній панелі, яка дозволяє вибирати, що ви хочете виміряти. Нижче наведено зображення типового мультиметра. Існує безліч різних моделей мультиметрів; відвідайте галерею мультиметрів, щоб переглянути помічені зображення додаткових моделей.

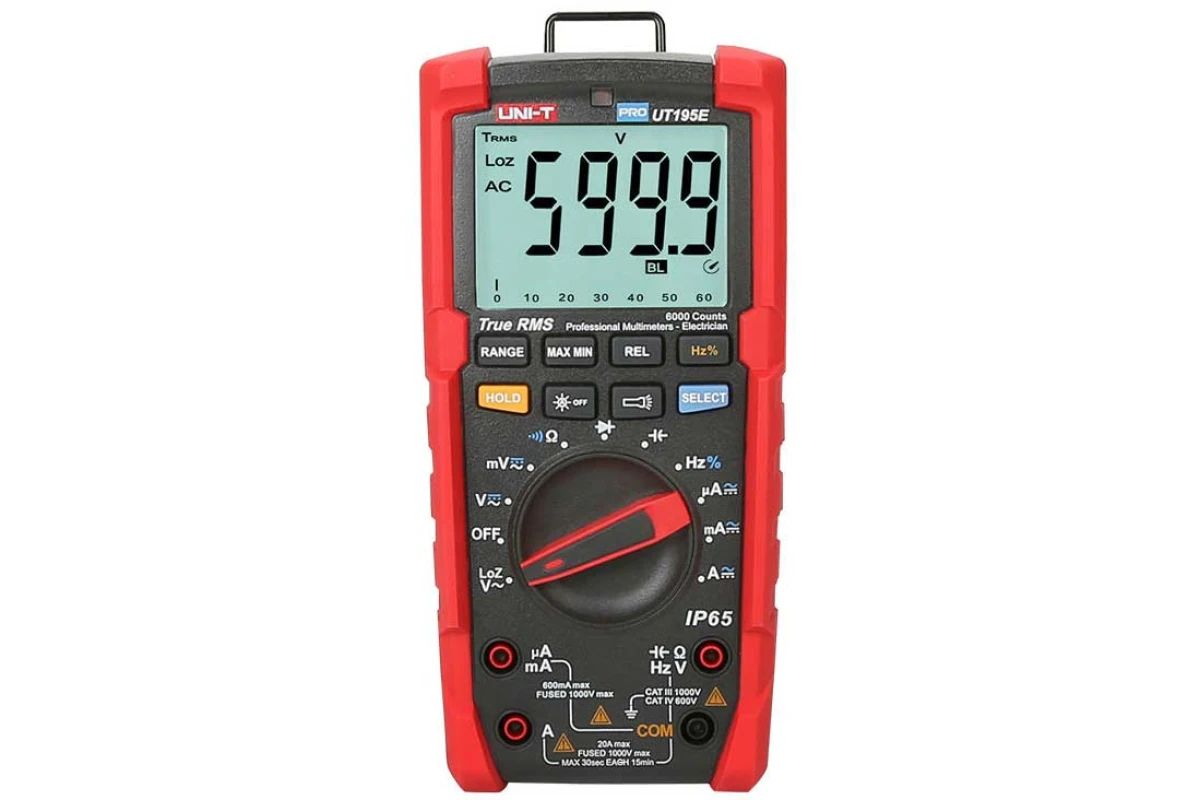

Малюнок 1. Типовий мультиметр.

Що можуть виміряти мультиметри?

Майже всі мультиметри вимірюють напругу , струм і опір . См. раздел в СТАТЬИ Магазина Gtest(R)  з поясненням цих термінів, і перейдіть до розділу «Як користуватися мультиметром» з інструкціями щодо цих вимірювань.

Деякі мультиметри мають функцію проверки целостности , яка подає гучний звуковий сигнал, якщо два об'єкти електрично з'єднані. Це корисно, наприклад, коли ви збираєте коло, з'єднуєте проводи чи паяєте: сигнал означає, що все під'єднано й нічого не від'єдналося. Так само можна переконатися, що два об'єкти не з'єднані, і запобігти коротким замиканням.

Деякі мультиметри також мають функцію проверки диодов. Діод схожий на односторонній клапан, що пропускає електрику лише в одному напрямку. Як саме працює перевірка діодів, залежить від мультиметра. Якщо ви не можете визначити, як діод увімкнено в коло, або не впевнені, що він справний, ця функція дуже корисна. Якщо ваш мультиметр має перевірку діодів, прочитайте в посібнику, як саме вона працює.

Розширені мультиметри можуть мати й інші функції, наприклад вимірювати й ідентифікувати транзистори чи конденсатори. Не всі мультиметри їх мають, тож у цьому посібнику ми їх не розглядаємо. Якщо вони вам потрібні, прочитайте посібник до свого мультиметра.

Що таке напруга, струм і опір?

Якщо ви раніше не чули цих термінів, ось дуже просте вступне пояснення. Більше про напругу, струм і опір можна прочитати в розділі «Посилання» . Пам'ятайте, що напруга, струм і опір – вимірювані величини, кожна з яких вимірюється в единице , имеющей символ , так само як відстань вимірюється в метрах, а символ метра – м .

• Напруга – це те, наскільки сильно електрика «проштовхується» через коло. Вища напруга означає, що електрика проштовхується сильніше. Напруга вимірюється у вольтах . Символ вольта – V.

• Струм – це кількість електрики, що протікає через коло. Більший струм означає, що протікає більше електрики. Струм вимірюється в амперах . Символ ампера – A.

• Опір – це те, наскільки важко електриці через щось проходити. Вищий опір означає, що електриці важче проходити. Опір вимірюється в омах . Символ ома – Ω (велика грецька літера омега).

Техническое примечание

Символ одиниці зазвичай відрізняється від символу змінної в рівнянні. Наприклад, напруга, струм і опір пов'язані законом Ома, Читай соответствующую статью в Разделе СТАТЬИ Магазина Gtest®.

У рівнянні закону Ома V – напруга, I – струм, а R – опір. Для одиниць вольт, ампер і ом ми використовуємо символи V , A і Ω , як пояснено вище. Тож «V» позначає і напругу, і вольти, а струм і опір мають різні символи для змінних і одиниць. Якщо це здається заплутаним, ця таблиця допоможе розібратися:


Переменная

Символ

Единица

Напруга

В

Вольт

Струм

А

Ампер

Опір

Ω [R]

Ом


У фізиці це дуже поширено. Наприклад, у багатьох рівняннях «положення» й «відстань» позначають змінними «x» або «d», але вимірюють у метрах, а символ метра – м .

Проста аналогія для розуміння напруги, струму й опору: уявіть, що вода тече трубою. Кількість води, що тече трубою, – це струм. Більше води – більший струм. Тиск, що змушує воду текти, – це напруга; більший тиск сильніше «штовхає» воду й збільшує потік. Опір – це перешкода в трубі. Наприклад, трубою, забитою сміттям, воді текти важче, і опір у неї більший, ніж у вільної труби.

Що таке постійний струм (DC) і змінний струм (AC)?

Постійний струм (скорочено DC) – це струм, що завжди тече в одному напрямку. Його дають звичайні батарейки, наприклад AA та AAA, або акумулятор мобільного телефона. Більшість ваших проєктів, імовірно, будуть пов'язані з вимірюванням постійного струму. Різні мультиметри мають різні символи для постійного струму (і відповідної напруги), зазвичай «DCA» і «DCV» або «A» і «V» з прямою рискою над ними чи поруч. Див. « Що означають усі символи на передній панелі мультиметра? » – там більше про скорочення та символи на мультиметрах.

Змінний струм (скорочено AC) – це струм, що змінює напрямок, як правило, багато разів за секунду. Розетки у вашому домі дають змінний струм, який змінює напрямок 50 разів на секунду (у США – 60 разів).

Попередження: не використовуйте мультиметр для вимірювання настінних розеток у вашому будинку. Це дуже небезпечно)

Якщо вам потрібно виміряти змінний струм у ланцюгу, різні мультиметри мають різні символи для його вимірювання (і відповідної напруги), зазвичай ACA і ACV або A і V з хвилястою лінією (~) поруч або над ними.

Що таке послідовні та паралельні ланцюги?

При виконанні вимірювань за допомогою мультиметра вам потрібно буде вирішити, чи підключати його до ланцюга послідовно або паралельно, залежно від того, що ви хочете виміряти. У послідовному ланцюзі кожен елемент ланцюга має однаковий струм. Таким чином, щоб виміряти струм у ланцюзі, ви повинні підключити мультиметр послідовно. У паралельному ланцюгу кожен вимір ланцюга має однакову напругу. Таким чином, щоб виміряти напругу ланцюга, ви повинні підключити мультиметр паралельно. Щоб дізнатися, як виконувати ці вимірювання, див. розділ Використання мультиметра .

У базовому послідовному ланцюгу кожен елемент має однаковий струм (але не обов'язково однакову напругу; це станеться лише в тому випадку, якщо їх опори однакові). В іншій базовій паралельній ланцюга кожен елемент має однакову напругу (але не обов'язково однаковий струм; це відбудеться тільки в тому випадку, якщо їх опори однакові).

Що означає всі символи на передній панелі мультиметра?

Вас можуть спантеличити всі ці символи на передній панелі мультиметра, особливо якщо ви ніде не бачите таких слів, як «напруга», «струм» та «опір». Не хвилюйтесь! Напруга, струм і опір мають одиниці вимірювання вольт, ампер і ом, які позначаються як В, А і Ω відповідно. Більшість мультиметрів використовують ці скорочення замість написання слів. На вашому мультиметрі можуть бути інші символи, які ми обговоримо нижче.

Більшість мультиметрів також використовують метричні префікси. Метричні префікси працюють з одиницями електрики так само, як і з іншими одиницями, з якими ви, можливо, знайоміші, такими як відстань і маса. Наприклад, ви, мабуть, знаєте, що метр – це одиниця відстані, кілометр – це тисяча метрів, а міліметр – це одна тисячна метра. Те ж саме відноситься до міліграмів, грамів і кілограмів для маси. Ось загальні метричні префікси, які ви знайдете на більшості мультиметрів (повний список див. «Посилання» ):

• µ (мікро): одна мільйонна

• м (міллі): одна тисячна

• до (кіло): тисяча

• М: (мега): один мільйон

Ці метричні префікси використовуються однаково для вольт, ампер та омів. Наприклад, 200kΩ вимовляється як «двісті кілоом» і означає двісті тисяч (200 000) ом.

Деякі мультиметри є «автоматично обираючими», тоді як інші вимагають, щоб ви вибирали вручну діапазон для вашого вимірювання. Якщо вам потрібно вручну вибрати діапазон, ви завжди повинні вибирати значення, яке трохи вище, ніж значення, яке ви очікуєте виміряти. Подумайте про це як про використання лінійки та вимірювальної лінійки. Якщо вам потрібно виміряти щось довжиною 18 дюймів, 12-дюймова лінійка буде надто короткою; вам потрібно використовувати вимірювальну лінійку. Те саме стосується і використання мультиметра. Припустимо, ви збираєтеся виміряти напругу батареї AA, яка, як ви очікуєте, становитиме 1,5 В. То мультиметр має опції для 200 мВ, 2, 20, 200 і 600 (для постійного струму). 200 мВ занадто мало, тому ви повинні вибрати наступне найбільше значення, яке підійде: 2 ст. Всі інші варіанти невиправдано великі і призведуть до втрати точності (це було схоже на використання 50-футової рулетки, на якій нанесені позначки тільки через кожен фут, і немає позначок в дюймах; це не так точно, як використання лінійки з відмітками 1 дюйм ).

Існують мультиметри з ручним вибором діапазону, з безліччю різних опцій (позначених метричними префіксами) для вимірювання різних величин напруги, струму та опору. А є і мультиметри - з автоматичним вибором діапазону (зверніть увагу, що у нього менше опцій для ручки вибору), тобто він автоматично вибере відповідний діапазон.

ДАЛІ БУДЕ...

Магазин Gtest® - авторизований постачальник мультиметрів до України: https://gtest.com.ua/izmeritelnye-pribory/multimetry
