АНАЛОГОВІ МУЛЬТИМЕТРИ VS ЦИФРОВІ. ЧАСТИНА 1

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

У чому основна перевага аналого-цифрового мультиметра, яка дозволяє виконувати вимірювання з більшою легкістю, ніж виключно з цифровим мультиметром?

Дискусія серед професіоналів

Лі Фельзенштейн

Інженер-проектувальник аналогових та цифрових пристроїв з 50-річним досвідом роботи у сфері дискретних компонентів.

При вимірі сигналу, що складається з постійного струму з базовим рівнем і вузьким імпульсом в районі 1 Гц, цифровий мультиметр ніколи не зупиниться на числі його можна вважати неіснуючим.

Аналоговий вимірювач покаже рівень постійного струму з невеликими посмикуваннями, що вказують на пульс, якими можна отримати вельми приблизне уявлення про форму сигналу.

У мене є портативний цифровий мультиметр Agilent (тепер Keysight) і він мені дуже подобається. Однією з його функцій є гістограма у нижній частині дисплея, яка забезпечує приблизне відображення даних аналогового вимірювача.

Помічник

Головна перевага аналогового цифрового мультиметра (DMM) перед цифровим мультиметром (DMM) полягає у його здатності надавати безперервні показання в реальному часі, які можуть бути простішими для інтерпретації у певних додатках. Ось деякі конкретні переваги:

Візуальне уявлення: стрілка аналогового мультиметра рухається у відповідь на зміни, що дозволяє користувачам бачити коливання та тенденції у показаннях наочніше, ніж на цифровому дисплеї, який оновлюється через дискретні інтервали.

Час відгуку: аналогові лічильники зазвичай мають коротший час відгуку, що робить їх корисними для спостереження за швидкими змінами напруги або струму.

Кев Гоу

У чому перевага використання цифрового амперметра перед аналоговим?

Електровимірювальні прилади використовують деяку електричну енергію з вимірюваного ланцюга. Це виявляється у чутливості лічильника, яка є мірою того, скільки лічильник використовує для забезпечення вимірювання. Це визначає, наскільки наш лічильник змінює умови ланцюга під час підключення до ланцюга. Для максимальної точності ми хочемо, щоб лічильник змінював ланцюг мінімально для максимальної точності.

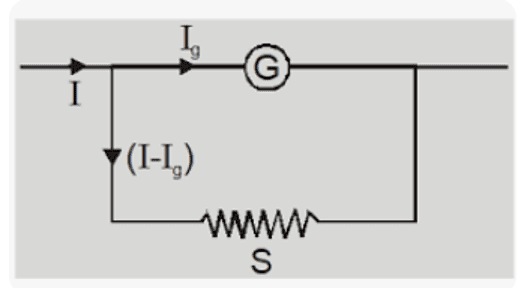

Амперметр використовує резистор з дуже низьким номіналом («S» у схемі, показаній нижче), підключений послідовно з нашим вимірюваним ланцюгом. Вимірювач вимірює падіння напруги на цьому резистори з низьким номіналом. Цей резистор додає деякий опір при підключенні до ланцюга вимірювання струму. Ми хочемо, щоб цей опір був якнайменший.

Цифровий лічильник має набагато більшу чутливість, ніж аналоговий лічильник. Іншими словами, він використовує набагато менше електроенергії зі схеми для ...

Доступ до всіх відповідей зарезервовано

Роджер Фентіман

У чому перевага використання цифрового амперметра перед аналоговим?

Цифровий вимірювач буде мати кращу роздільну здатність, якщо це важливо для вас - ви зможете легше побачити різницю між 2,05 і 2,07 ампер, ніж з аналоговим вимірювальним приладом.

Цифровий лічильник матиме найкращу точність за ту саму ціну.

Цифровий лічильник буде більш надійним, якщо у вас є звичка упускати речі.

Аналоговий вимірювач підійде краще, якщо вам цікаво відслідковувати тенденції та зміни, а не набувати абсолютних значень.

Вибачте, це три переваги – використовуйте свою майстерність та судження, щоб обрати улюблене.

Рей Беннетт

Я не вірю, що існує така річ, як «аналогово-цифровий мультиметр». Він або аналоговий, або цифровий, але не обидва одночасно. Деякі віддають перевагу «балістиці» аналогового вимірювача. Так він реагує зміну вхідного сигналу. Крім цього, я не можу згадати жодної переваги аналогового мультиметра. У мене десь тут є Simpsons. Я його багато років не бачив.

Різниця між аналоговим мультиметром та цифровим мультиметром?

Аналогові та цифрові мультиметри виконують як мінімум три основні функції: вимірюють напругу, струм та опір.

Це аналоговий мультиметр.

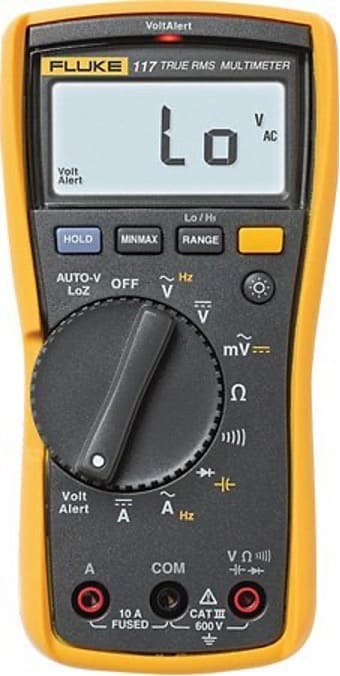

А ось це: цифровий мультиметр:

Цифровий мультиметр має переваги перед аналоговим мультиметром.

Цифровий дисплей легше читати

Бортова активна електроніка дозволяє:

Вищий вхідний опір

Підвищена точність

Додаткові функції, такі як вимірювання частоти, температури, ємності, обертів за хвилину

Грем Стівенс

Чому цифровий мультиметр точніше за осцилограф?

Їх використовують для виміру різних величин.

Цифровий мультиметр призначений для вимірювання постійного струму або незмінних параметрів змінних форм хвиль, таких як середньоквадратичне значення, середнє значення, пік-пік та робочий цикл. Ці параметри мають бути відносно стабільними з часом.

Осцилограф пропонує спосіб вимірювання всіх цих параметрів, але з додаванням параметрів, що також сильно змінюються в часі (але повторюються). Хорошим прикладом є цифровий джиттер.

Високоякісні цифрові мультиметри та осцилографи мають приблизно однакову базову точність, але осцилограф покладається на візуальну інтерпретацію форми сигналу на ЕЛТ, тому може виникнути помилка людини, особливо при високоточних вимірах.

Рохан Наїк

Які сфери застосування аналогового мультиметра?

Аналоговий або аналоговий мультиметр - одна з надійних конячок в індустрії тестування електроніки. Аналогові мультиметри використовуються вже дуже багато років і іноді називаються VOA через те, що вони вимірюють вольти, оми та ампери. Ці мультиметри є надзвичайно гнучкими і дозволяють знаходити безліч несправностей в електронній схемі.

Аналогові мультиметри, як і цифрові, мають багато діапазонів. Вони описуються у термінах відхилення повної шкали чи FSD. Це максимум, який може зчитувати діапазон. Щоб отримати найкращі показання, необхідно, щоб показання шкали знаходилися десь між чвертю та всією FSD. Таким чином, можна отримати оптимальну точність та значну кількість цифр. В результаті цього лічильники мають безліч діапазонів, які можуть здатися досить близькими один до одного.

Типовий мультиметр може мати такі діапазони (зверніть увагу, що цифри вказують повну шкалу вимірювань):

• Напруга постійного струму: 2,5 В, 10 В, 25 В, 100 В, 250 В, 1000 В
• Напруга змінного струму: 10, 25, 100, 250, 1000 В
• Постійний струм: 50 мкА, 1 мА 10 мВт, 100 мА
• Опір: R, 100R, 10000R

З цієї типової специфікації аналогового мультиметра слід зазначити кілька моментів:

1. Низьковольтна змінна напруга, а в цьому прикладі діапазон 10 змінного струму, може мати іншу шкалу, ніж інші. Причина цього в тому, що при низьких напругах випрямляч мостовий нелінійний, і це необхідно враховувати. З цієї ж причини не було включено діапазон 2,5 В змінного струму.
2. Діапазони 1000 або 1 кВ часто використовують інше вхідне з'єднання, щоб можна було знімати показання через інший шунт і тримати їх подалі від поворотного перемикача, який може не витримати таку високу напругу.
3. Змінний струм часто не включається до показань лічильників нижнього рівня через складність проведення вимірювань без трансформатора для підвищення напруги на послідовному вимірювальному резисторі для випрямлення.
4. Батарейки всередині мультиметра використовуються для забезпечення струму для вимірювання опору. Ніякі інші показання не вимагають використання батареї - з цього погляду пасивний вимірювач.
5. Три діапазони опору з різною чутливістю множать показання лічильника на 1, 100 чи 10 000 залежно від діапазону. Це дозволяє проводити вимірювання як низького, і дуже високого опору. Зазвичай діапазони з вищим опором можуть використовувати батарею з вищою напругою, ніж та, яка використовується для діапазонів з низьким опором.

ПРОДОВЖЕННЯ СЛІДУЄ...
