Критерії вибору мультиметра

Мультиметр це прилад для вимірювання електричних величин. Він поєднує функції кількох типів вимірювальних приладів, звідси й слово «мульти» у його назві.

Мультиметри надзвичайно універсальні та використовуються, зокрема, в електронній, електротехнічній, будівельній та автомобільній промисловості.

Перші мультиметри були аналоговими, з індикацією показань за допомогою стрілки на циферблаті, але сьогодні ця технологія практично зникла, поступившись місцем цифровим мультиметрам.

Мультиметри, як мінімум, поєднують у собі функції вольтметра, амперметра та омметра, але багато моделей включають додаткові функції для спеціальних застосувань (наприклад, інші електричні вимірювання, вимірювання температури, теплобачення тощо).

Вибір мультиметра часто залежить від функцій вимірювання, що пропонуються ним, його конфігурації (настільний або портативний) і технічних характеристик (точність, клас безпеки і т. д.).

Аналоговий чи цифровий мультиметр?

Існує два основних типи мультиметрів: аналогові мультиметри, які використовують застарілі технології, але все ще популярні серед професіоналів, і більш сучасні цифрові мультиметри.

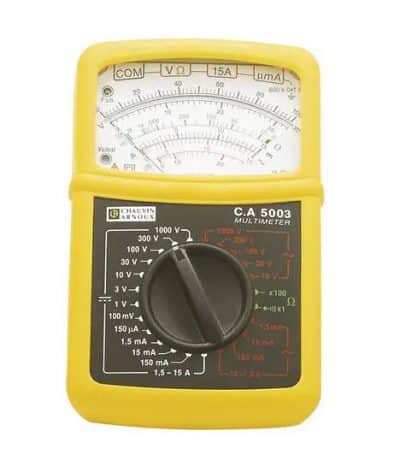

Аналогові мультиметри

Вони мають циферблат зі стрілкою та градуйованою шкалою, яка залежить від різних електричних величин, що вимірюються приладом, та доступних діапазонів вимірювань. Вони працюють за принципом гальванометрів, тобто рух стрілки по циферблату обумовлено струмом, що протікає через прилад.

Це точні та надійні прилади, але зчитування показань вимагає певної практики, щоб уникнути помилок, таких як паралакс (що виникає при неправильному положенні ока) або зчитування показань за неправильною шкалою.

Цифрові мультиметри

Вони використовують аналого-цифровий перетворювач та оснащені цифровим дисплеєм, на якому безпосередньо відображається виміряне значення. Порівняно з аналоговими мультиметрами, показання точніші, і відсутня ризик помилки паралаксу або неправильної шкали. З іншого боку, вони ускладнюють вимірювання значень, що постійно вагаються, оскільки аналого-цифровий перетворювач реагує на коливання повільніше, ніж аналогова стрілка.

Крім простоти використання, цифрові мультиметри вимагають менш частого калібрування, більш удароміцні і можуть бути водо- та пилозахищеними.

Які типи мультиметрів існують?

Мультиметри загального призначення

Призначені для використання населенням або для вирішення найпростіших завдань. Ці недорогі мультиметри можна використовувати для вимірювання напруги, струму та опору у простих електричних ланцюгах, якщо метою є не отримання дуже точних результатів, а лише приблизне значення.

Професійні мультиметри більш стійкі та точніші:

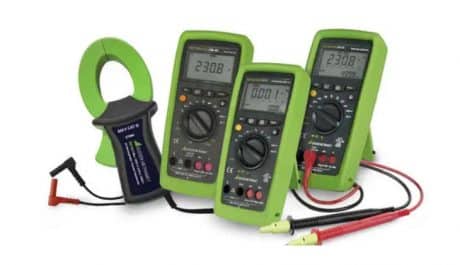

Професійні портативні мультиметри

Легкі та компактні, вони забезпечують більшу свободу рухів для проведення вимірювань, виявлення та усунення несправностей у польових умовах. Вони використовуються фахівцями різних галузей, включаючи електриків.

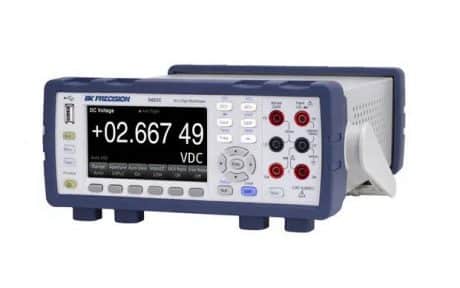

Настільні мультиметри

Вони переважно використовуються інженерами щодо точних вимірів в електричних і електронних ланцюгах. Вони пропонують розширені вимірювальні функції.

Який клас безпеки потрібно вибрати для мультиметра?

Стандарт IEC 61010 визначає категорії перенапруги (також відомі як категорії електробезпеки) для низьковольтних установок (<1000 В). Ці категорії класифікують різні частини електричних кіл залежно від ризику перенапруги та відповідного рівня небезпеки..

Існує чотири категорії перенапруги:

o CAT I: Електронні пристрої

o CAT II: Устаткування, підключене до однофазних розеток, наприклад, побутова техніка

o CAT III: Трифазний розподіл та однофазне комерційне освітлення

o CAT IV: Лінії електропередачі

Електровимірювальні прилади, такі як мультиметри, класифікуються відповідно до категорії перенапруги, на яку вони розраховані, що відповідає рівню захисту, який вони забезпечують.

Наприклад, мультиметр, призначений для категорії перенапруги II, не може безпечно використовуватись в електроустановках категорії III.

Для кожної категорії також вказано максимальний рівень напруги. Наприклад, мультиметр категорії III 600 В можна безпечно використовувати в зоні категорії III з максимальною напругою 600 В. Однак, його використання небезпечно, якщо напруга перевищує 600 В, навіть якщо він знаходиться в частині установки, що відноситься до категорії III.

Класи безпеки та відповідні напруження чітко вказані на мультиметрі.

Таким чином, існують мультиметри категорії I, категорії II, категорії III та категорії IV.

Інші функції мультиметра

Мультиметр поєднує функції кількох електровимірювальних приладів. Зазвичай мультиметри вимірюють напругу (вольтметр), струм (амперметр) та електричний опір (омметр). Однак виробники пропонують моделі з розширеним набором вимірювальних функцій, що відповідають потребам різних спеціалістів.

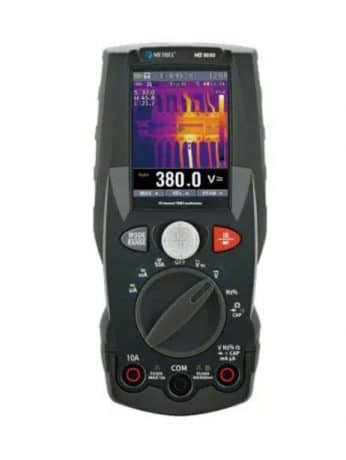

Мультиметр із тепловізійною камерою Metrel

Мультиметр також може виконувати інші електричні вимірювання, такі як:

o Перевірка діодів

o Продзвонювання ланцюга

o Вимір ємності

o Вимірювання частоти

Він також може виконувати інші функції, наприклад, вимірювання температури контактним способом, за допомогою зовнішнього датчика або безконтактним способом, за допомогою інфрачервоного датчика або тепловізора.

Купуючи мультиметр, переконайтеся, що ви вибрали модель, яка поєднує всі вимірювальні функції, необхідні для вашої професійної діяльності.

Які основні критерії слід враховувати під час вибору мультиметра?

Вибравши потрібний тип мультиметра, важливо звернути увагу на такі технічні характеристики:

RMS або True-RMS: Це важлива різниця між недорогими та професійними мультиметрами. При вимірюванні змінного струму мультиметр відображає ефективне значення. Мультиметри RMS розраховують ефективне значення, виходячи з припущення, що сигнал ідеально синусоїдальний (якщо це не так, відображуване значення буде неправильним). Мультиметри True-RMS, з іншого боку, дорожчі, але вони вимірюють справжнє ефективне значення сигналу. Отже, вони вимірюють сигнали змінного струму точніше.

Похибка: Це різниця між фактично виміряним значенням і значенням мультиметром, виражена у відсотках від діапазону вимірювання. Чим менший цей відсоток, тим точніше прилад. Зверніть увагу, що чим точніше прилад, тим він дорожчий. Немає необхідності вибирати надточний мультиметр для завдань, де точність не є важливою.

Роздільна здатність: Це найменше збільшення, яке може відображати мультиметр. На цифровому екрані це буде остання цифра, що відображається. Як і у випадку з точністю, чим нижче роздільна здатність, тим краще мультиметр.

Діапазон вимірювання: це максимальне значення, що мультиметр здатний виміряти для кожного електричного параметра.
