Спеціалізовані мультиметри

Кількість можливостей та функцій кожного мультиметра може бути вичерпною, особливо якщо врахувати ті, що призначені для індивідуальних цілей. Ось розбивка найбільш широко доступних або використовуваних мультиметрів.

Вимірювач струму з кліщами або вилкою зазвичай використовується в промисловості, де використовуються великі струми та напруги. Струм, що керує великими двигунами, був би занадто великий, щоб його можна було коли-небудь перевірити звичайним приладом, і було б надзвичайно небезпечно піддаватися дії такої контрольної точки з високою вихідною енергією. Ці спеціальні вимірювачі можуть вимірювати струм просто розмістивши їх навколо безпечного ізольованого провідника. Зазвичай вони вимірюють лише змінний струм, але деякі з них також вимірюють невелику величину постійного струму, що робить їх корисними для пошуку та усунення несправностей у ланцюгах керування.

Більшість кліщових та вилкових вимірювальних приладів також мають диск вибору функцій та порти для вимірювальних проводів, які можуть вимірювати більшість інших типових функцій.

Деякі мультиметри також мають унікальні напівпровідникові вимірювальні властивості, але вони зустрічаються рідко, оскільки в більшості випадків напівпровідникові деталі припаяні до друкованої плати, що ускладнює їх тестування за допомогою вимірювачів. Зазвичай використовувані для транзисторів, можуть вимірювати полярність, коефіцієнт посилення і струм витоку. Зазвичай вони мають невеликий набір з 3 чи 4 маленьких отворів, позначених літерами E, B і C у певному порядку. Вони добре працюють з біполярними транзисторами, і ви не використовуватимете цю функцію дуже часто, але вона дуже зручна, коли вона вам дійсно потрібна.

Інший зручний інструмент для перевірки, невеликий тестер ланцюгів можна умовно назвати «мультиметром», за винятком того, що він не вимірює ланцюга під напругою, тому він не може вимірювати напругу і струм. Цей невеликий тестер ланцюгів призначений для вимірювання широкого спектру пристроїв та компонентів і дає вам інформацію, яку більшість стандартних вимірювачів не мають, наприклад, послідовний опір конденсаторів або індуктивність дроселя, розташування висновків транзистора.

Останній тип – це мультиметри для вимірювання опору ізоляції, які відносяться до мегаомметрів (часто званих мегомметрів), які видають велику напругу, що дозволяє перевіряти надзвичайно високі опори. Вони можуть бути корисними для усунення несправностей ізоляції між лінією та землею в двигунах або ізоляції між провідниками в пучку проводів. Мультиметри для вимірювання ізоляції можуть зчитувати ланцюги в нормальному діапазоні, як і звичайний мультиметр, але його також можна безпечно розмістити в діапазоні вихідної напруги до 1000 В і більше просто від батарей типу АА або 9 В. Слід зазначити, що ніколи і ніколи не використовуйте ці функції для перевірки опору ланцюгів з невеликими компонентами, оскільки вихідна напруга майже напевно зруйнує їх навіть при невеликому вихідному струмі.

GM3125, мегомметр, вимірювач опору ізоляції

Тестові дроти та аксесуари.

Ніхто ніколи не купить по-справжньому дорогу машину без керма. Ви ніколи не купите хороший новий будинок і не помітите той факт, що в ньому немає дверних ручок. Аналогічно, це жахлива ідея – інвестувати в якісний мультиметр та забути врахувати вимірювальні дроти – зрештою, це єдиний спосіб підключення лічильника до зовнішнього світу.

Широкий асортимент тестових проводів та насадок

Коли справа доходить до тестових проводів, є дивовижна різноманітність. Більшість мультиметрів включатимуть стандартний набір за замовчуванням з одним набором кожного червоного та чорного кабелю із загостреним срібним наконечником. Вони працюють достатньо більшості завдань і тому називаються комплектом за замовчуванням, але не у всіх ситуаціях. Як і у випадку з типами мультиметрів, існує безліч різних варіантів залежно від варіанта використання та ситуації.

З огляду на це найбільш поширеними є:

● Стандартний набір

● Затискачі типу «крокодил»

● Міні-загарбники

● Адаптери щелеп

● Розширення

Стандартний набір

Базові дроти мультиметра завжди повинні включати набір з двох кабелів: один червоний, інший чорний. Зазвичай вони мають близько 3/4 дюйми відкритого металу на кінці, що закінчується загостреним кінчиком. Приблизно на відстані 1/4 дюйма від кінця знаходиться невеликий виступ, що використовується для кріплення вимірювального дроту всередині деяких пристроїв, таких як промислові клемні колодки, або для кріплення додаткового фітинга, який захоплює метал, даючи можливість підключитися, не зісковзуючи з кінця.

Існує кілька варіантів цього базового типу троса, і один з них, який часто виявляється корисним, включає дуже короткий різьбовий буртик на початку металевого наконечника. Багато кінцевих кріплень, таких як затискачі типу «крокодил» і захвати, можуть використовувати це різьблення для забезпечення надійного кріплення. Хоча це не завжди важливо, це забезпечує деяку безпеку під час проведення вимірювань.

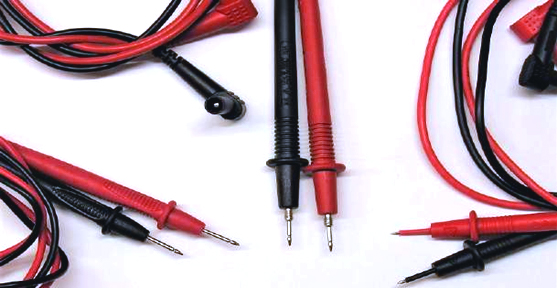

Крупний план кількох "стандартних" вимірювальних відведень. Вони включають стандарт за замовчуванням, з невеликим різьбленням, і ізольовані гострі наконечники зліва направо.

Інший поширений варіант - близький до звичайного відведення, але на самому кінці оголюється лише дуже тонка точка. При вимірі дуже маленьких точок, розташованих близько один до одного, дотик двох дротів може викликати коротке замикання та миттєвий непоправний вихід із ладу. Щільно ізольовані висновки допомагають забезпечити безпеку схеми під час таких крихітних вимірів.

Затискачі типу «крокодил»

Ці затискачі, названі на честь пащі алігатора, призначені для надійного з'єднання з контрольними точками на друковані плати або оголені кінці дротів. Коли один провід надійно затиснутий, одна рука залишається вільною, що дозволяє забезпечити безпеку.

Прилади та органи управління можуть бути відрегульовані за необхідності.

У більшості випадків вони просто надягають або нагвинчуються на кінець звичайного вимірювального дроту. В інших випадках це може бути зовнішній кабель, який кріпиться як до вимірювального дроту, так і до друкованої плати. Цей метод має кілька недоліків, а саме схильність кабелю відриватися від кінця вимірювального дроту. В окремих випадках ця проблема могла бути невинною, але якщо ситуація була складною або потенційно небезпечною, ви, можливо, не захочете йти на такий ризик.

Останній варіант - іноді затискачі типу "крокодил" постійно розташовуються на кінцях кабелів вимірювальних проводів. Іншими словами, затискачі «присвячені» лише образу пащі алігатора. Якщо ви виявите, що затискачі вам потрібні більшу частину часу, можливо, ці кабелі стануть гарною інвестицією.

Міні-захоплення

Ці насадки схожі на затискачі типу «крокодил», але на кінці є невеликий пружний гачок. Це може бути корисним для вимірювання значень на друкованій платі, де єдиною точкою доступу є кінець дроту наскрізного резистора або діода, що ледве оголений на відкритому повітрі. Вони обмежені проводами дуже маленького діаметру, тому їх краще використовувати в ситуаціях, коли вони розташовані занадто близько або занадто малі для затискачів типу «крокодил».

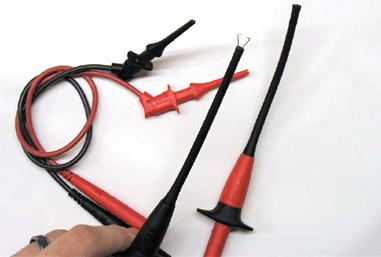

Міні-захоплення, один з яких вбудований у дроти, а інший є кріпленням для кінця подовжувального кабелю.

Як і крокодили, їх можна знайти у вигляді зовнішніх кабелів або спеціальних тестових проводів. Існують навіть комплекти кінцевих перехідників із захватами на кінці гнучкого інструменту завдовжки 6 дюймів для кінця подовжувача.

Щелепні адаптери

Ці щелепи часто дуже схожі на затискачі пащі алігатора, але вони відкриваються так само, як шприц, якщо стиснути ручку. Вони зазвичай набагато точніші, ніж кінчики алігатора, і призначені для високоточних вимірів.

Адаптер для кінця подовжувального кабелю, що нагадує шприц.

У більшості промислових випробувань та випробувань друкованих плат не особливо часто використовуються затискачі. Коли необхідно виконати складне, але, при цьому дуже безпечне з'єднання, не варто завжди довіряти стандартним алігаторам, при тому, що адаптери для щелеп будуть дуже надійним з'єднанням.

Розширення/подовження

Подовжувальні кабелі відкривають багато інших можливостей. Обидва кінці цих кабелів можуть входити у вилку основи мультиметра. Так що інший кінець вільний для підключення будь-якої з безлічі насадок. Ви навіть можете змішувати та поєднувати їх залежно від того, чого вимагає конкретний випадок.

Подовжувальний кабель з однаковими роз'ємами обох кінцях. Будь-який кінець може підключатися до мультиметра або насадок.

Одним із прикладів є випадок, коли хтось використовував звичайні кабелі типу «банан» як подовжувач мультиметра; проте врахуйте, що ці кабелі не ізольовані як подовжувачі цього приладу. Банановий тип працює, але необхідно бути обережним і, ймовірно, не слід використовувати його для реалізації точних вимірювань, оскільки характеристики опору не призначені для такого роду вимірювань. При проектуванні пробників мультиметра, вони навмисно додають дуже невеликий опір. Інші пробники також можуть додати опір, достатній зниження точності показань.

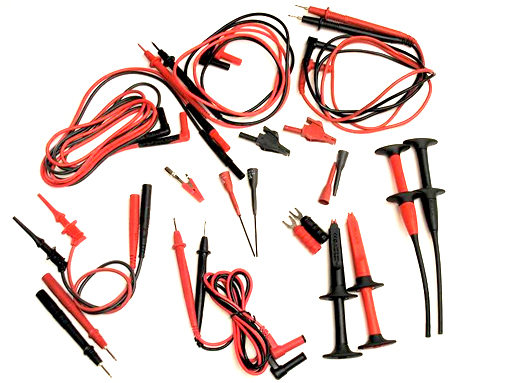

Підбірка з кількох наконечників, які можна додати до кінців подовжувачів збільшення можливостей при виконанні дуже складних завдань при виконанні конкретних вимірювань. Поради щодо завершення цих розширень можуть бути різними, включаючи, крім іншого, згадані вище.

Перш за все переконайтеся, що у вас є правильний інструмент для правильної роботи. Якщо ви збираєтеся інвестувати в прилади та навчитися правильно їх використовувати, вам також необхідно мати відповідне обладнання для взаємодії цих інструментів із реальним світом. Враховуючи, що цілі набори проводів та аксесуарів зазвичай можна знайти приблизно за 20 доларів або менше, забезпечення простих та надійних вимірів може виявитися необтяжливою інвестицією.
