ЩО ТАКЕ МУЛЬТИМЕТР? ВИДИ МУЛЬТИМЕТРІВ, ЇХ ФУНКЦІЇ ТА ПРИЗНАЧЕННЯ (ЧАСТИНА 2)

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Розглянемо блоки докладніше (див. малюнок нижче).

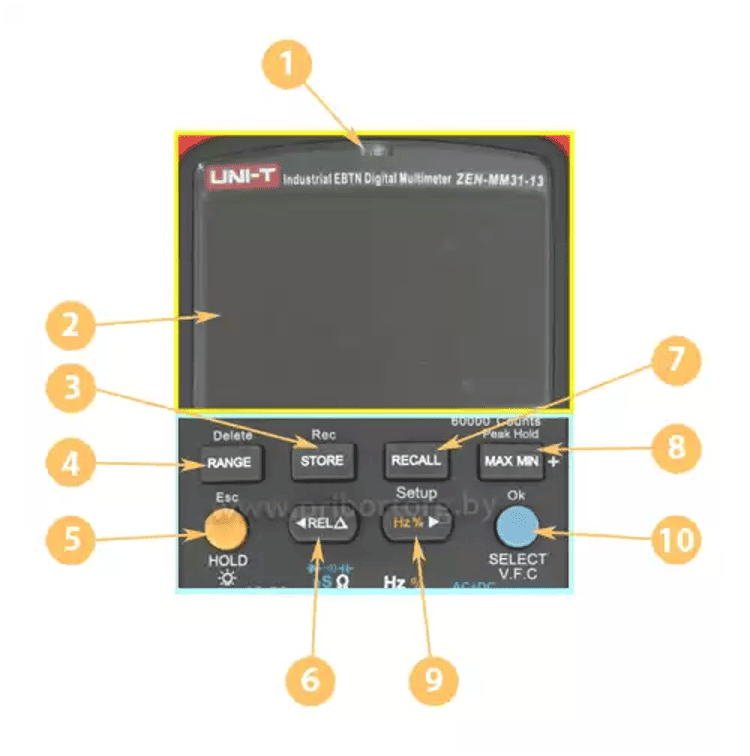

Блок відображення:

• Світлодіодний індикатор (червоний/зелений - вказує на розрядку акумулятора)
• РК-дисплей (на дисплеї відображаються отримані дані)

Блок із функціональними кнопками:

3 - STORE: кнопка збереження даних у пам'яті пристрою, на екрані відображається символ STO, при тривалому натисканні відкривається меню налаштувань автоматичного збереження

4 - Delete / RANGE - видалити всі дані / переключити ручний діапазон вимірювання

5 - HOLD має три значення:

• одинарне натискання - утримання (фіксація) даних на дисплеї
• натисніть знову, щоб увійти в режим вимірювання за замовчуванням (Esc)
• натискання та утримання - переводить налаштування підсвічування дисплея в режим перемикання

6 – REL: увімкнення режиму вимірювання відносних величин

7 - RECALL: перегляд збережених даних

8 - MAX MIN:

• одноразове натискання - відображає мінімальне та максимальне значення виміряного сигналу, натисніть і утримуйте, щоб увімкнути Peak Hold режим визначення пікових значень при вимірюванні напруги або струму.

9 – Hz %:

• натискання та утримання кнопки включає режим налаштування - вхід у меню налаштувань системи.

10 - Ok / SELECT / V.F.C (синя кнопка):

• натисніть один раз, щоб активувати SELECT режим - вибір функцій у меню налаштувань натискання та утримування включається V.F.C - режим вимірювання з фільтрами нижніх частот

Рисунок 5 – Блоки.

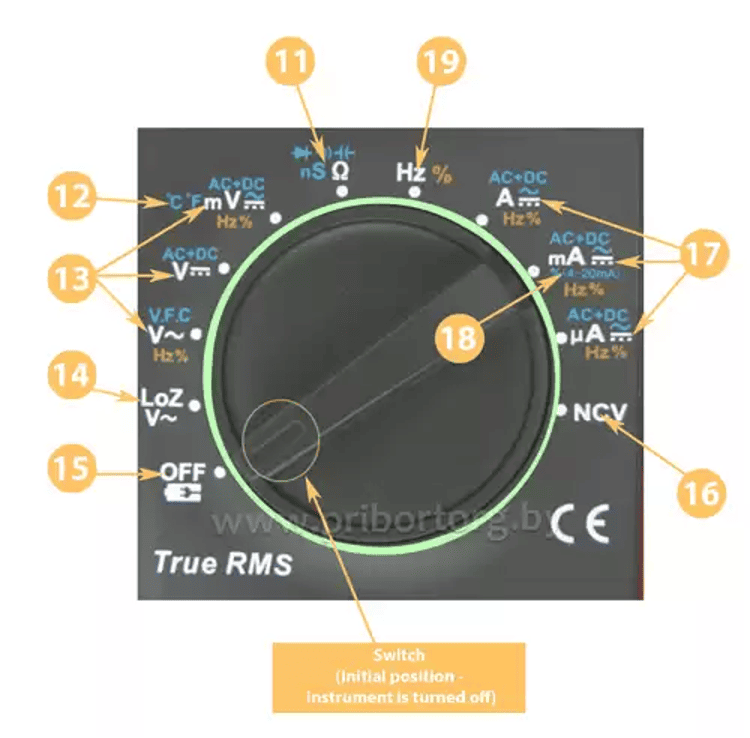

Блок із поворотним перемикачем та позначеннями (див. нижче):

11 - положення поворотного перемикача:

• перевірка діодів, безперервність ланцюга, вимірювання ємності
• nS – вимірювання електропровідності
• вимір опору

12 - положення поворотного перемикача:

• °C °F - вимірювання температури

13 - положення поворотного перемикача:

• V - вимірювання постійної напруги
• mV - вимірювання постійної напруги в мілівольтах
• V - Вимірювання змінної напруги
• mV - вимірювання змінної напруги в мілівольтах
• V.F.C V.F.C - Вимірювання LPF (фільтр нижніх частот)

14 - положення поворотного перемикача:

• V LoZ – вимірювання змінної напруги з низьким імпедансом

15 - положення поворотного перемикача:

• OFF - вимкнення пристрою

16 - поворотний перемикач у положенні:

• NCV – безконтактний детектор змінної напруги

17 - положення поворотного перемикача:

• µA - Вимірювання потужності змінного/постійного струму в мікроамперах
• mA - вимірювання потужності змінного/постійного струму в міліамперах
• A - Вимірювання потужності змінного/постійного струму

18 - положення поворотного перемикача:

• % (4 - 20 mA) - вимірювання струмової петлі

19 - положення поворотного перемикача:

• Hz – вимірювання частоти
• % - Вимірювання коефіцієнта заповнення

Рисунок 6 – Блок із поворотним перемикачем та позначеннями.

Блок із роз'ємами для підключення пробників:

Вимірювальні щупи є гнучкими ізольованими проводами, які служать провідниками від тестованого пристрою до мультиметра.

Рисунок 7 – Вимірювальні щупи.

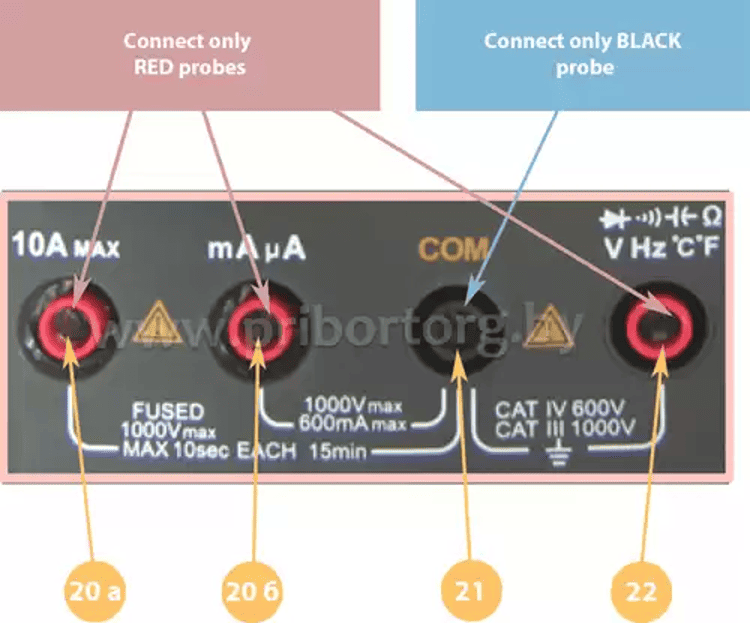

20 (a) – роз'єм для червоного щупа (плюс) при вимірюванні сили струму до 10 А максимум.

20 (b) - роз'єм для червоного щупа (плюс) при вимірюванні постійного та змінного струму.

21 - рознімання для чорного вимірювального щупа (мінус).

22 - роз'єм для термопари/червоного щупа (плюс) для вимірювання частоти, напруги, опору, електричної ємності, перевірки діодів та продзвонювання ланцюга.

Усі моделі мультиметрів, дозволені для реалізації та застосування на території України, повинні (бажано) мати документ про відповідність технічному регламенту. Прилади, призначені для професійного використання у сфері законодавчої метрології, також обов'язково підлягають включенню до Державного реєстру засобів вимірювань та повинні проходити перевірку в акредитованій лабораторії до встановленого міжповіркового інтервалу.

Як бачимо, можливості сучасних мультиметрів дуже великі, а простота та інтуїтивність управління роблять цей клас приладів універсальним засобом вимірювання параметрів електричних сигналів. Без сумніву, такий прилад стане незамінним помічником як для висококваліфікованого фахівця, так і для радіоаматора.

Магазин Gtest® – офіційний представник відомих світових брендів Uni-Trend та OWON на території України. Див. сторінку МУЛЬТИМЕТРИ: https://gtest.com.ua/uk/vimiryuvalni-priladi/multimetri
