ПЕРЕВАГИ АНАЛОГОВОГО МУЛЬТИМЕТРУ

Simpson 260 є галузевим стандартним мультиметром вже понад 70 років. Зараз він доступний у 13 версіях, включаючи промислові, захищені, безпечні та високоточні моделі. Чому цей аналоговий продукт все ще використовується, незважаючи на велику кількість цифрових мультиметрів? У більш загальному плані, які переваги має аналоговий вимірник, порівняно з його цифровим аналогом?

Переваги аналогового мультиметра

Аналоговий мультиметр простий у використанні. Виберіть правильні вхідні клеми, потім поверніть циферблати у положення потрібної функції/діапазону. Після вибору це налаштування фіксується і видно у будь-який час, навіть якщо вимірник не підключений. Цифровий мультиметр (DMM) також є простим у використанні. Однак, діапазон і функція можуть бути видно тільки під час тесту. Деякі DMM можуть змінювати налаштування функції або діапазону (автоматичний діапазон, автоматична функція), що може призвести до помилкових результатів.

Положення стрілки дає швидку індикацію величини сигналу щодо повної шкали вимірювача. З аналоговим мультиметром не потрібно чекати, поки вимірювач автоматично визначить діапазон або цифровий дисплей встановиться на значення, що читається. Хоча аналогова роздільна здатність не така точна, як зчитування DMM, вона достатньо для багатьох тестових ситуацій.

На відміну від цифрового мультиметра, вимірювання напруги та струму можна виконувати незалежно стану батареї. Аналоговий мультиметр не використовує батарею, крім функції вимірювання опору. Розряджена батарея робить цифровий мультиметр повністю непрацездатним.

Шумні сигнали легко зчитувати за допомогою аналогового вимірювача. Невелике коливання стрілки можна швидко усереднити на око. Цифрові мультиметри, що стрибають, важко зчитувати і, можливо, їх неможливо інтерпретувати.

Процедури тестування та калібрування для старого обладнання часто пишуться навколо вхідного імпедансу та характеристик обробки сигналу аналогового мультиметра. Заміна цифрового мультиметра потребує інших параметрів вимірювача та може дати інші результати.

Аналоговий мультиметр дає менше фантомних показань, ніж цифровий вимірювач. Через більш високий вхідний опор цифровий мультиметр іноді відображає шум, який можна помилково прийняти за дійсні показання.

Аналоговий формат забезпечує швидку індикацію безперервності або показання на шкалі. Все, що потрібно користувачеві, - це «смикання» стрілки. Дисплей цифрового мультиметра реагує повільніше. Його звуковий сигнал безперервності може бути неможливо почути в шумній обстановці або опір ланцюга може бути занадто високим для активації звукового сигналу.

Аналоговий вимірювач не випромінює радіочастотних перешкод. Він не має внутрішніх годинників або генераторів, які могли б порушити роботу чутливих тестових схем. Сприйнятливість до електромагнітних перешкод також низька.

Протягом багатьох років виробники цифрових мультиметрів додавали функції до своїх вимірювачів, щоб використовувати деякі аналогові переваги. Вони також включали інші функції, щоб зробити свої моделі привабливішими для користувачів. Незважаючи на ці зусилля, аналоговий мультиметр продовжує займати місце у багатьох наборах інструментів обслуговування.

Переваги аналогових панельних вимірювачів

Багато переваг аналогових мультиметрів, описаних тут, застосовні і до аналогових панельних вимірювачів . Аналогові панельні вимірювачі прості у встановленні. Більшість моделей мають лише два термінали для підключення. Немає налаштувань конфігурації або меню налаштування, які б ускладнювали установку.

Аналогові вольтметри та амперметри не вимагають зовнішнього живлення. Відсутність доступного живлення є серйозною проблемою при спробі замінити аналоговий лічильник на цифровий лічильник на існуючій панелі. Аналогові лічильники продовжуватимуть показувати, навіть якщо живлення цифрових лічильників на панелі вимкнено або несправне. Це може попередити користувачів про наявність небезпечної напруги або високих струмів в обладнанні, яке, як вважається, вимкнено.

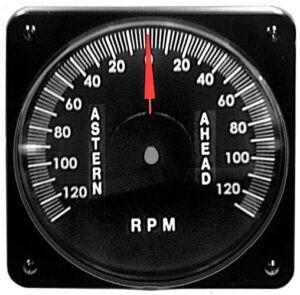

Аналоговий формат легко зчитується. Циферблат лічильника завжди показує функцію та діапазон, навіть коли він не використовується. Циферблат можна налаштувати для відображення масштабованих значень та спеціальних позначок сигналів. Можна вказати розміри лічильника до 6-8 дюймів, щоб забезпечити видимість на відстані. Аналогові лічильники з центральним нулем дають чіткіше подання полярності сигналу, ніж наявність невеликого знака «мінус» на цифровому дисплеї.

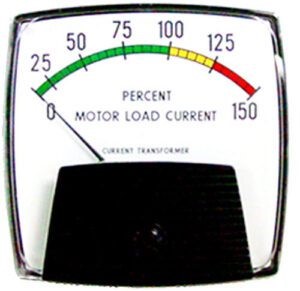

Головна перевага аналогового датчика - швидка візуальна індикація рівня сигналу. На лицьовій стороні лічильника можуть бути кольорові зони для визначення нормальних або небезпечних робочих рівнів. Використовуючи ці напрямні, оператори можуть швидко визначити, чи є процес у межах нормальних параметрів.

Багато процесів, що використовують аналогові панельні вимірювачі, мають процедури та історичні дані, що ґрунтуються на цих вимірювачах. Перехід на цифрові вимагатиме перегляду процедур та нових довідкових даних.

Переваги аналогових панельних вимірювачів у плані завадостійкості та електромагнітних/радіоперешкод аналогічні перевагам аналогових мультиметрів.

Хоча багато хто вважає аналогові панельні вимірювачі спеціалізованими або нішевими продуктами, вони, як і раніше, забезпечують просте та ефективне відображення параметрів сигналу в багатьох додатках.
