Просто мультиметри

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Назва вже ясно каже: ви можете використовувати мультиметр для вимірювання багатьох фізичних величин електричних систем. Тому він також відомий як мультиметр, мультиметр або мультитестер. Таким чином, мультиметр є щоденним супутником, особливо для професійних інженерів-електронників. Прилад зберігає набір інструментів (функцій) у компактному форм-факторі, оскільки для багатьох вимірювань потрібний лише один вимірювальний пристрій. Один точний та високоякісний мультиметр може замінити такі конкретні окремі вимірювальні пристрої:

• Амперметр

• Омметр

• Частотомір

• Термометр

Завдяки своїй універсальності мультиметр є найважливішим вимірювальним приладом для електриків у багатьох країнах. Але що саме має вміти робити мультиметр, щоб повністю задовольнити ваші потреби?

Для того, щоб зорієнтуватися тут, наведена нижче інформація:

• Які мультиметри доступні?

• Типи та діапазони вимірювань

• Категорії вимірювань та значення

• Перевірка безперервності за допомогою мультиметра

• Перевірка діодів за допомогою мультиметра

• Які функції мають переваги?

• Що ще характеризує добрий мультиметр?

• Мультиметр чи струмовимірювальні кліщі?

• Практичні знання: як виміряти за допомогою мультиметра?

Які мультиметри доступні?

Аналогові мультиметри

Мультиметри з'явилися ще у 1920-х роках. Їхня історія почалася в аналоговій формі, і аналогові мультиметри, як і раніше, доступні на ринку і сьогодні. В основному тому, що стрілочний дисплей чітко візуалізує коливання та тенденції у діапазоні, що вимірюється. Однак, зчитування аналогового дисплея може легко призвести до неправильної інтерпретації. Крім того, ці пристрої більш чутливі до впливу різних факторів, ніж їхні наступники - цифрові мультиметри. З цих причин, серед інших, цифровий мультиметр є найважливішим на ринку сьогодні. Ось чому інформація, що наводиться нижче, фокусується саме на цьому типі приладу.

Цифровий мультиметр

Порівняно з аналоговими мультиметрами, їх цифрові побратими мають низку переваг:

• Вони точніші

• Вони менш чутливі

• Вони дешевші

• Зчитування результату вимірювання менш схильна до помилок

• Робота приладу частково автоматизована

Цифрові портативні мультиметри чи настільні/лабораторні?

Більшість мультиметрів є мобільними. Вони компактні та працюють від батарейок. Тому ви можете зручно переносити їх у своєму наборі інструментів. Ці прилади особливо практичні, якщо ви часто працюєте у різних місцях. Однак для повноти картини слід згадати, що існують спеціальні мультиметри для стаціонарного використання в майстернях або лабораторіях. Вони відомі як настільні мультиметри. Зазвичай вони працюють від мережі. Дисплей більший, тому вони менш компактні, ніж ручні мультиметри. Такі прилади мають дуже широкий спектр функцій, які, проте, часто перевищують фактичні вимоги при електромонтажі. Високоякісний ручний мультиметр охоплює всі необхідні типи вимірювань та діапазони, призначені для мобільного використання.

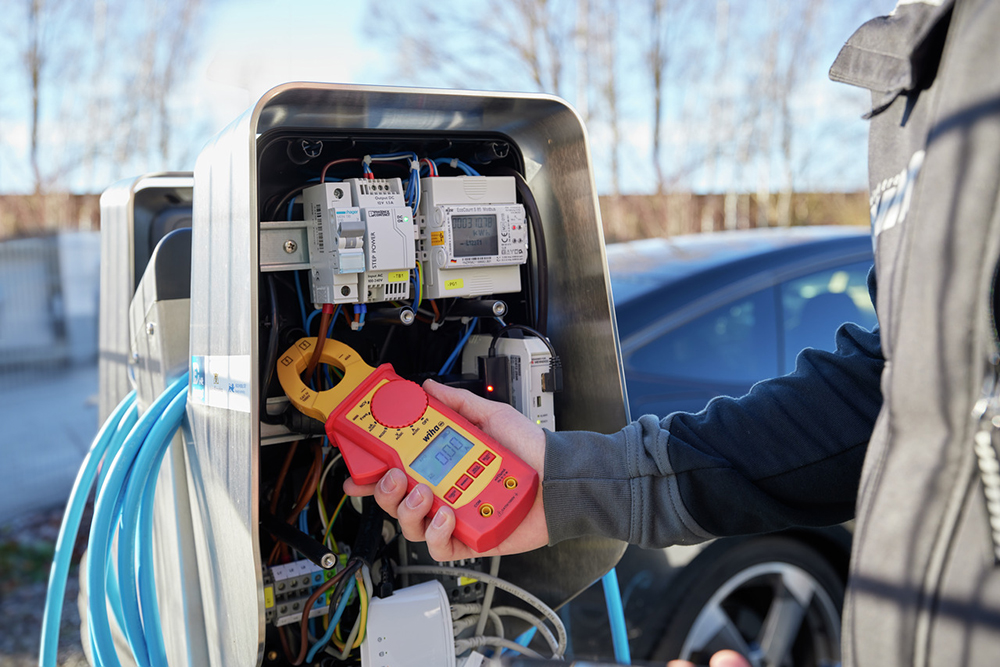

Мультиметр із затискачем або струмові кліщі

Особлива форма мобільного цифрового мультиметра - це вимірювальний мультиметр з затискачами. Зовнішня форма нагадує амперметр. Ось чому струмовимірювальний мультиметр у розмовній мові називають струмовимірювальним кліщем, струмовимірювальними кліщами, вимірювальним кліщем, амперним кліщем і т.д. буд. Однак на відміну від амперметра струмовимірювальний мультиметр вимірює й інші одиниці, крім самих ампер, а саме: вольти, оми або герці. Тому функціональність такого типу приладу можна порівняти з функціональністю мультиметра.

Більш детальну інформацію про струмовимірювальний мультиметр із затискачами або струмовимірювальним кліщам, його (їх) переваги і недоліки, а також сфери застосування можна знайти в категорії «Токовимірювальні кліщі» Розділу сайту Магазину Gtest®.

Типи та діапазони вимірювань

Ви очікуєте, що мультиметр буде охоплювати якнайбільше вимірів. Якщо ви використовуєте свій пристрій професійно, ця вимога, природно, вища, ніж у прийнятій абревіатурі DIY (зроби сам). Інструмент перебуває у постійному використанні. Вам доводиться проводити вимірювання в різних умовах. А правила охорони праці та техніки безпеки висувають більш високі вимоги до вашого вимірювального пристрою.

Навіть з недорогими універсальними мультиметрами з дисконтних магазинів ви можете вимірювати напругу, струм і опір у певних шкалах вимірювань. В таких умовах можливості реалізованих завдань обмежені діапазоном вимірювань, який здатний вимірювати ваш пристрій! Це і є той найважливіший момент, який відрізняє одну модель мультиметра від іншої. Великі діапазони вимірювань особливо важливі у професійному середовищі. Докладніше про це читайте нижче.

Крім того, на додаток до стандартних вимірювань, високоякісні пристрої пропонують додаткові вимірювання, такі як вимірювання частоти, вимірювання ємності або вимірювання температури.

Стандартні вимірювальні функції

1. Вимірювання напруги у вольтах

Мультиметр повинен мати можливість вимірювати напругу ланцюга. Важливо: як за постійної, і при змінному напрузі. Для домашнього використання достатньо, якщо прилад вимірює до 600 В змінного/постійного струму. У комерційному секторі діапазон вимірювання має бути максимально високим. Дуже добрі прилади розраховані на вимірювання до 1000 В змінного/постійного струму.

Наприклад, для безпечного виконання монтажних робіт в області настінних коробок або фотоелектричних систем (односімейні будинки) вам потрібен прилад, що підходить для діапазону вимірювання до 1000 В постійного струму.

2. Вимірювання сили струму в амперах

Звичайно, мультиметр також має вміти вимірювати струм. Також постійний та змінний струм. Діапазон вимірювання до 10 А змінного/постійного струму є стандартним на ринку. У цьому контексті ви повинні знати, що мультиметр зазвичай може вимірювати високі струми протягом 30 секунд без будь-яких проблем. Більше тривалий вимір пошкодить мультиметр.

Як недорогі, так і дорогі пристрої охоплюють нижчі діапазони вимірів у діапазоні мА (міліампер). Однак, якщо ви хочете вимірювати ще менші струми в діапазоні мкА (мікроампер), вам знадобиться якісніший пристрій. Такі малі вимірювані змінні становлять вам особливий інтерес, якщо ви працюєте в секторі HVAC. Під час обслуговування газових систем необхідно виміряти іонізаційні струми. Це можливо тільки в тому випадку, якщо мультиметр може вимірювати в діапазоні мікроампер від 3 до 7 мкА постійного струму.

3. Вимір опору в Омах

Визначення опору - ще один вимір, який можна виконати за допомогою будь-якого мультиметра. У мультиметрі вимір визначається опосередковано з допомогою закону Ома. Навіть мультиметри початкового рівня здатні це зробити. Тому для більшості пристроїв не важко визначити, яка напруга потрібна для проведення струму через перемикачі, кабелі або запобіжники. Або перевірити ці компоненти на наявність дефектів.

Якщо ви хочете виміряти великі опори, зверніть увагу на обмеження діапазону вимірювань у верхній частині шкали. Якщо мультиметр може вимірювати МОм, то легко перевірити опір ізоляції у протипожежному захисті або під час тестування ізоляції в електричних системах як приклад.

Вимірювальний пристрій з високим діапазоном виміру опору також потрібен для тестування фотоелектричних модулів. Наприклад, з 200 МОм, за наявності якісного приладу, ви добре підготовлені для цього завдання.

Додаткові вимірювальні функції у мультиметрах високого класу

1. Вимірювання частоти у Герцах

Якщо ви часто працюєте із змінною напругою та змінним струмом, має сенс купити мультиметр із можливістю вимірювання частоти. Якщо, наприклад, двигун змінного струму працює на частоті, відмінній від звичайної, це можна визначити за допомогою багатофункціонального вимірювального приладу. Великий діапазон вимірювань також задає тон.

2. Вимірювання ємності у фарадах

Вимір ємності конденсатора в однофазному двигуні, наприклад, можна визначити за допомогою мультиметра, який вимірює фаради. Вам потрібен такий прилад, якщо ви працюєте у сфері енергопостачання та обслуговуєте системи опалення, вентиляції, кондиціювання та охолодження.

3. Вимірювання температури у градусах Цельсія

Високоякісні прилади пропонують можливість визначення температури. Для цього в комплекті поставляється датчик температури.

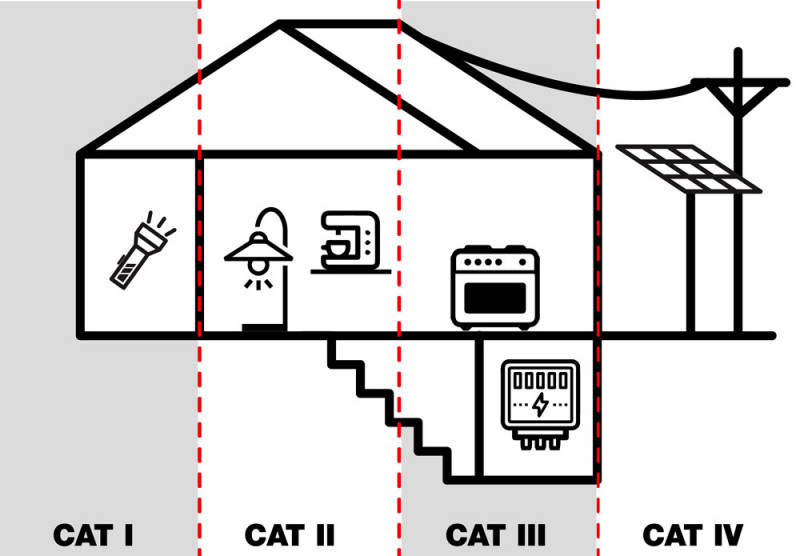

Категорії вимірювань та їх значення

Окрім діапазону виміру, важливу роль при виборі пристрою відіграє категорія виміру. Ці категорії є актуальними для всіх електричних вимірювальних та випробувальних приладів. Термін «рівні безпеки» часто використовується, проте він означає те саме.

Категорія вимірювання вказує область застосування в низьковольтній мережі, для якої підходить електричний вимірювальний та випробувальний пристрій. Існує чотири категорії від CAT I до CAT IV. Крім сфери застосування, вказується максимальна напруга, для якої дозволено пристрій. Ця напруга ділиться на три діапазони:

• До 300V

• До 600V

• До 1000V

Термін "Категорія вимірювання/рівень безпеки пристрою", таким чином, коротко підсумовує наступну інформацію: Для якого застосування та при якій максимальній напрузі може використовуватися пристрій.

Категорії виміру забезпечують безпеку під час виміру. Особливо вам як користувача. Недотримання їх зазнає підвищеного ризику ураження електричним струмом, електричної дуги, пожежі або вибуху, які можуть виникнути у разі перенапруги.

Перевірка безперервності ланцюга за допомогою мультиметра

Одним із найважливіших вимірів в електричних ланцюгах є перевірка безперервності. Перед введенням в експлуатацію електричної системи ця перевірка навіть встановлена стандартом DIN VDE 0100-600.

Перевірка безперервності може використовуватися для визначення, наприклад:

• чи перегорів запобіжник

• чи є короткозамкнуті провідники

• чи є інші переривання в ланцюзі, наприклад, через розрив паяної сполуки

Під час перевірки випробувальний пристрій посилає невеликий випробувальний струм через ланцюг, щоб визначити, чи замкнений він або розімкнений, т.е. е. безперервна.

Ви можете швидко і ефективно перевірити безперервність за допомогою мультиметра. Навіть недорогі моделі DIY пропонують цю функцію. Більш якісні пристрої також пропонують акустичний, гучний сигнал, що звучить без затримки, коли ланцюг безперервний. Це означає, що вам не потрібно прочитувати результат на дисплеї, і ви можете повністю зосередитися на самому вимірі. На ринку також є спеціальні пристрої, які перевіряють лише безперервність.

Перевірка діодів мультиметром

Окрім перевірки цілісності ланцюга, перевірка діодів є ще одним важливим виміром, який часто використовується у повсякденній роботі електриків. Діоди блокують потік струму в одному напрямку та пропускають його в іншому. Таким чином, завдання діода - проводити струм лише в одному напрямку. Діоди використовуються практично у всіх електронних пристроях. Тому ви можете знайти несправні діоди за допомогою мультиметра, який також пропонує цю надзвичайно корисну функцію.

Які ще функції корисні?

Функція автодіапазону

Високоякісні мультиметри оснащені функцією автоматичного вибору діапазону виміру (autorange). У таких приладах мультиметр автоматично вибирає діапазон вимірювання. Вам як користувачу потрібно лише задати тип виміру. Про все інше подбає ваш випробувальний прилад. З одного боку, це зручно і забезпечуються точні результати вимірювань.

Примітка:

Що робити, якщо пристрій не має автоматичного вибору діапазону: Якщо ви не можете точно оцінити діапазон вимірювання, почніть вимірювання з максимально можливого діапазону вимірювання. Потім поступово зменшуйте діапазон. Це гарантує, що ви не пошкодите свій вимірювальний пристрій через вибір невідповідного діапазону вимірювання.

TRUE-RMS – вимір ефективного значення

Якщо мультиметри мають функцію TRUE-RMS, прилад вимірює точніше, якщо синусоїда змінної напруги відхиляється від ідеальної, тобто якщо вона спотворена, не є типово синусоїдальною або обуреною. Тому результати True RMS вимірювань більш значущі та правильні, ніж у приладів, які використовують лише функцію RMS. Функція TRUE-RMS також скорочено позначається як TRMS. Вона особливо важлива для всіх спеціалістів у промисловій електриці. Для домашнього використання ця функція не потрібна.

Функція утримання даних

Функція утримання даних зберігає виміряні значення пристрою. Це особливо корисно, якщо виміряне значення неможливо вважати безпосередньо, оскільки ви проводите виміри в обмеженому просторі. Ви можете часто порівнювати збережені значення з іншими виміряними значеннями.

Безконтактний вимір напруги

Напругу можна швидко та легко визначити без контакту з ланцюгом за допомогою мультиметрів із функцією NCV. Це має перевагу, що наконечники щупів не потрібно вставляти в ланцюг. Наприклад, ви можете виявити дроти під напругою в стінах перед свердлінням. В даний час не так багато моделей мультиметрів пропонують цю зручність. Ця функція застосовується лише як початкова індикація відсутності напруги і замінює запропоновану перевірку всіх полюсів двухполюсным тестером напруги.

Що ще характеризує якісний мультиметр?

Запобіжники

У дешевих приладах часто встановлюється лише скляний запобіжник. Якщо струми, що вимірюються, занадто великі, це може бути небезпечно для життя. Високоякісні прилади оснащені двома запобіжниками, які перегорають, якщо струми надто великі, тим самим перериваючи ланцюг.

Удароміцність

Як згадувалося на початку, мультиметри частіше використовуються у професійному середовищі. Чим частіше використовується пристрій, тим більше слід надавати його надійності. Тому зверніть увагу на міцні поворотні перемикачі, високоякісну гумову оболонку та змінні вимірювальні дроти із захисними ковпачками.

Стенд-подставка дисплея

Для самого измерения обычно требуются обе руки, поскольку измерительные зонды должны быть интегрированы в цепь. Поэтому практично использовать устройство с подставкой. Это облегчает считывание измеренных значений и доступ к кнопкам управления.

Великий РК-дисплей з підсвічуванням

Якщо ви часто працюєте в умовах поганого освітлення, дисплеї, що підсвічуються, є важливим критерієм покупки. РК-дисплеї легко читаються. Також слід звернути увагу на розмір дисплея з точки зору читання.

Мультиметр чи струмові кліщі?

Як і багато інших користувачів, ви можете запитати себе, чи є струмовимірювальні кліщі з багатофункціональними вимірювальними опціями розумною альтернативою мультиметру. Струмовимірювальні кліщі, доступні сьогодні на ринку, пропонують багато зіставних функцій. Вони також мають ту перевагу, що вимірювання можна проводити без розриву вимірювального ланцюга. Однак непряма технологія вимірювання струмовимірювальних кліщів також означає, що дуже малі струми в діапазоні мікроампер або міліампер забезпечують менш точні результати вимірювання. Чим дешевше пристрій, тим менш точний. Тому, якщо вам потрібний багатофункціональний вимірювальний пристрій для цих невеликих діапазонів вимірювань, вам краще підійде мультиметр.

При усуненні несправностей електричних систем часто необхідно визначати струм і напругу одночасно. Однак, якщо у вас немає пристрою з кількома каналами, це неможливо. Тому варто доповнити мультиметр зручними струмовимірювальними кліщами для професійного використання. Як згадувалося на початку, вони також відомі як струмовимірювальні кліщі.

Детальну інформацію ви можете знайти на сторінці категорії Струговимірювальних кліщів, Магазину Gtest®.

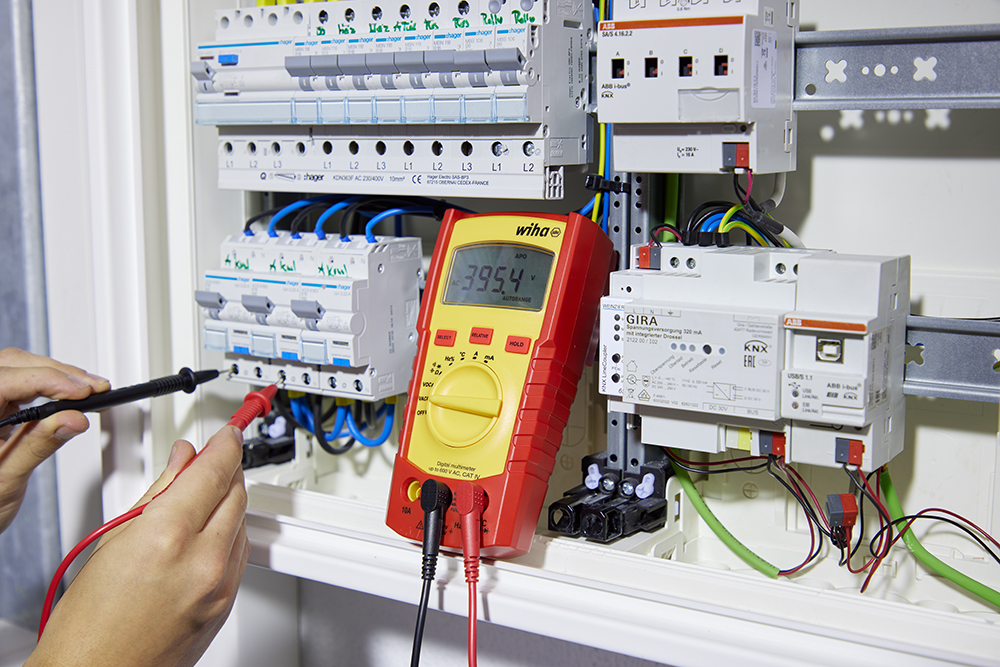

Практичні знання: Як проводити вимірювання за допомогою мультиметра?

Мультиметр завжди мають однакову конструкцію і складаються з трьох основних компонентів. Вони дуже схожі за принципом дії:

Робочий перемикач з вибором вимірюваної змінної

Поворотний перемикач є центральним елементом кожного мультиметра. Ви використовуєте його для встановлення відповідного типу вимірювання. Перемикачі на моделях з автоматичним діапазоном зрозуміліші, оскільки немає необхідності вибирати діапазон вимірювання.

З'єднання для тестових проводів

Зазвичай для тестових проводів передбачено три гнізда для підключення. Дуже недорогі пристрої пропонують лише два з'єднання. Висококласні пристрої іноді мають чотири, оскільки вони вимірюють силу струму повністю окремо від інших змінних змінних.

Тестові дроти

Два вимірювальні дроти, чорного та червоного кольору, підключаються до відповідного кольорового гнізда на вимірювальному пристрої. Потім вимірювальні наконечники інтегруються у вимірювальний ланцюг.
