Аналоговий мультиметр – мій улюблений прилад

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою Мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Вивчіть переваги та недоліки аналогових і цифрових мультиметрів. Дізнайтеся про простоту, довговічність і швидке реагування аналогових мультиметрів порівняно з високою точністю, розширеними функціями та універсальністю цифрових мультиметрів (DMM). Дізнайтеся, який тип найбільше підходить для ваших потреб в електричних вимірюваннях.

Мультиметри є необхідними інструментами, що використовуються всіма, хто пов'язаний з електронікою, від професіоналів до любителів. Ці прилади вимірюють три основні електричні параметри: струм (ампери), напругу (вольти) та опір (оми). Ця можливість призвела до назви першого мультиметра — AVO (Amps, Volts, Ohms).

Існує два основних типи мультиметрів: аналогові мультиметри, які використовують традиційні вимірювачі та аналогові компоненти, та цифрові мультиметри (DMM), які використовують цифрову технологію. Поширене питання – який тип кращий. Обидва типи працюють добре, але їх придатність може змінюватись в залежності від галузі застосування.

Кожен тип мультиметра має унікальні характеристики, тому корисно вивчити їх особливості, переваги та недоліки.

У висновку буде наведено порівняння аналогових та цифрових мультиметрів із зазначенням того, який із них найкраще підходить для конкретних застосувань чи ситуацій.

Як аналогові, і цифрові мультиметри мають власні набори переваг і недоліків. Ось розбивка, яка допоможе вам зрозуміти їх плюси та мінуси:

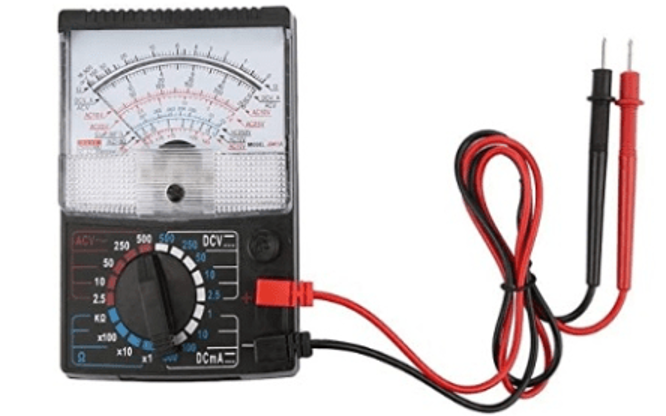

Аналогові мультиметри

Аналогові мультиметри - це традиційні прилади, які використовуються для вимірювання електричних параметрів. Вони мають рухливу стрілку, яка показує вимір на друкованій шкалі. Ось огляд їх характеристик:

Плюси:

1. Візуальний відгук: стрілка, що рухається, забезпечує безперервну реакцію в реальному часі на змінні значення, що може бути корисно для спостереження за тенденціями або коливаннями.
2. Батарейки не потрібні: основні функції, такі як вимірювання напруги та струму, можна використовувати без батареї (хоча для функції омметра вона потрібна).
3. Простота: часто простіше використовувати основні вимірювання.

Мінуси:

1. Точність: як правило, менш точні, ніж цифрові мультиметри, оскільки похибки паралаксу можуть впливати на показання.
2. Дозвіл: обмежена роздільна здатність, через що складно зчитувати невеликі зміни або дуже точні значення.
3. Довговічність: частини, що рухаються, і механізм голки більш схильні до пошкоджень при падіннях або необережному поводженні.
4. Читання показань шкали: вимагає інтерпретації показань шкали, що може збивати з пантелику і призводити до помилок.

Аналогові мультиметри особливо корисні в ситуаціях, коли важливо спостерігати за тенденцією, що змінюється, наприклад, при налаштуванні ланцюгів або моніторингу коливань. Вони також найкращі для простих, швидких перевірок, де не потрібна екстремальна точність.

Підсумовуючи, можна сказати, що хоча аналоговим мультиметрам може не вистачати точності та розширених функцій цифрових моделей, їх здатність забезпечувати візуальний зворотний зв'язок у реальному часі та простота можуть зробити їх цінними інструментами у певних контекстах.

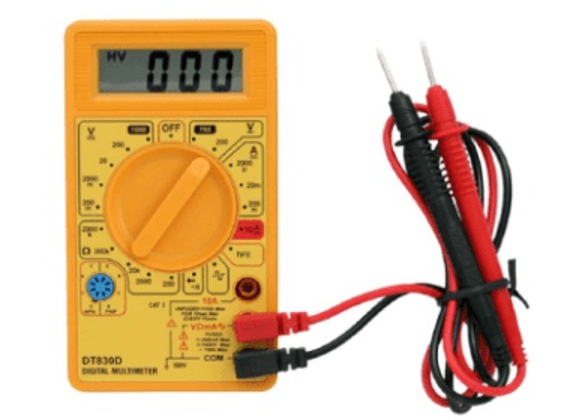

Цифрові мультиметри

Цифрові мультиметри (DMM) – це сучасні прилади, які використовуються для вимірювання електричних параметрів за допомогою цифрової технології, що надають показання на РК-екрані або світлодіодному дисплеї. Ось їх характеристики:

Плюси:

1. Точність: як правило, більш точні і мають більш високу точність, часто надаючи показання з великою кількістю значущих цифр.
2. Простота читання: цифрові показання легше читати, і вони менш схильні до помилок інтерпретації.
3. Додаткові функції: часто постачаються з розширеними функціями, такими як автоматичний вибір діапазону, утримання даних та різні режими вимірювання (наприклад, ємності, частоти).
4. Довговічність: більш міцний і менш схильний до пошкоджень при падіннях, оскільки має менше частин, що рухаються.
5. Термін служби батареї: більш тривалий термін служби батареї, порівняно з аналоговим мультиметром, особливо в сучасних малопотужних конструкціях.

Мінуси:

1. Залежність від батареї: батарея потрібна для всіх функцій, а не для вимірювання опору.
2. Час затримки: невелика затримка показань через час обробки, яка може бути помітна при швидко змінюваних сигналах.
3. Вартість: може бути дорожчою за аналогові моделі, особливо для високоточних або багатофункціональних версій.
4. Пошкодження від навантаження: більш чутливі до електричних навантажень, які можуть пошкодити внутрішню схему.

Цифрові мультиметри ідеально підходять для ситуацій, що потребують точних вимірювань, і де додаткові функції можуть покращити діагностичні можливості. Вони широко використовуються як у професійному, так і в аматорському середовищі задач, починаючи від базового пошуку несправностей в електропроводці і закінчуючи складним аналізом ланцюгів.

Підсумовуючи, можна сказати, що цифрові мультиметри відрізняються точністю, простотою використання та універсальністю, що робить їх придатними для різних застосувань. Хоча вони можуть бути дорожчими та залежати від батарейок, їх розширені функції та довговічність часто виправдовують інвестиції.

Вибір правильного мультиметра

При виборі мультиметра вибір між аналоговим та цифровим мультиметром (DMM) залежить від кількох факторів, включаючи конкретні програми, користувальницький досвід та бюджет. Ось посібник, який допоможе вам вибрати правильний мультиметр для ваших потреб.

Розуміння ваших потреб

1. Базові вимірювання: Визначте, чи потрібно виміряти лише базові параметри: напруга (вольти), струм (ампери) і опір (оми). Як аналогові, і цифрові мультиметри можуть ефективно виконувати ці виміри.
2. Розширені функції: якщо вам потрібні додаткові функції, такі як вимірювання ємності, частоти і температури або перевірка діодів і транзисторів, вам більше підійде цифровий мультиметр з цими можливостями.
3. Точність та правильність: цифровий мультиметр зазвичай є найкращим вибором для завдань, що вимагають високої точності та акуратності. Вони забезпечують точні свідчення з кількома десятковими знаками, що знижує похибку.

Аналогові мультиметри

Найкраще підходить для:

• Візуалізація тенденцій: аналогові мультиметри з стрілкою, що безперервно рухається, ідеально підходять для спостереження за тенденціями і коливаннями виміряних значень.
• Міцність та простота: міцна конструкція та простий дизайн роблять їх придатними для роботи в суворих умовах та зручними для новачків.
• Бюджетні варіанти: аналогові мультиметри найчастіше доступніші за ціною, що робить їх добрим вибором для тих, у кого обмежений бюджет або кому потрібен базовий інструмент для нерегулярного використання.
• Незалежність від батареї: аналогові лічильники можуть вимірювати напругу та струм без батареї, що корисно при роботі в польових умовах або коли заміна батарей незручна.

Обмеження:

• Менша точність: вони, як правило, менш точні, ніж цифрові мультиметри, і можуть бути схильні до помилок паралакса.
• Складність зчитування показань: інтерпретація положення стрілки на шкалі може бути складною, особливо в умовах слабкого освітлення або за умови близького розташування значень.
• Обмежені можливості: базові аналогові мультиметри, зазвичай, пропонують менше функцій, ніж цифрові.

Цифрові мультиметри (DMM)

Найкраще підходить для:

• Висока точність: цифрові мультиметри забезпечують високу точність та чіткі показання, зводячи до мінімуму людські помилки завдяки чітким цифровим дисплеям.
• Універсальність: Сучасні цифрові мультиметри пропонують широкий спектр функцій, включаючи автоматичний вибір діапазону, утримання даних та можливість вимірювання різних електричних параметрів, крім напруги, струму та опору.
• Простота використання: цифровий дисплей легко читається за будь-якого освітлення, а такі функції, як підсвічування та автоматичний вибір діапазону, роблять його зручним для користувача.
• Реєстрація даних: деякі цифрові мультиметри дозволяють реєструвати та зберігати дані, що корисно для відстеження вимірювань з часом та детального аналізу.

Обмеження:

• Складність: Розширені можливості та функції можуть зробити цифрові мультиметри складнішими, особливо для новачків.
• Вартість: цифрові мультиметри, особливо з розширеними функціями, коштують дорожче за аналогові.
• Залежність від батареї: цифровий мультиметр для всіх вимірювань потребує батареї, що може стати недоліком, якщо батарея розрядиться під час використання.

Прийняття рішення

Щоб вибрати правильний мультиметр:

1. Оцініть свої вимоги: подумайте, які типи вимірювань ви виконуватимете, а також чи потрібні вам базові чи розширені функції.
2. Враховуйте довкілля: враховуйте умови, в яких ви використовуватимете мультиметр. Аналоговий мультиметр може бути більш підходящим, якщо ви працюєте в суворих умовах або вам потрібний міцний інструмент.
3. Оцініть свій бюджет: визначте скільки ви готові витратити. Аналогові мультиметри, як правило, більш економічні, тоді як цифрові пропонують більше функцій та точності за вищою ціною.
4. Якщо ви новачок, то вам може бути простіше почати з простого аналогового мультиметра. Для досвідченіших користувачів або тих, кому потрібні докладні вимірювання, найкращим вибором буде цифровий мультиметр із розширеними можливостями.

Зважаючи на ці фактори, ви зможете прийняти обґрунтоване рішення та вибрати мультиметр, який найкраще відповідає вашим потребам, забезпечуючи точні та надійні вимірювання для ваших електронних проектів та завдань щодо усунення несправностей.

ВИСНОВКИ

• Аналогові мультиметри прості, не вимагають використання батареї для деяких вимірювань і хороші для спостереження за тенденціями, але менш точні та крихкі.
• Цифрові мультиметри відрізняються високою точністю, зручністю зчитування показань, багатим набором функцій та довговічністю, але вони працюють від батарейок і можуть бути дорожчими.

Вибір між аналоговим та цифровим мультиметром буде залежати від ваших конкретних потреб, вимірювань, які ви зазвичай виконуєте, та вашого бюджету.
