Важливість мультиметра у галузі електроніки

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цього Розділу

У світі електротехнічних робіт мультиметр є одним із незамінних інструментів на ринку. Незалежно від того, чи є ви професійним електриком, любителем DIY або людиною, що працює у сфері електроніки, мультиметр є універсальним та необхідним інструментом для вимірювання електричних властивостей, таких як напруга, струм та опір. Його здатність діагностувати та усувати неполадки в електротехніці робить його найважливішим компонентом будь-якого набору інструментів. У цій статті ми розглянемо історію, функціональність та важливість мультиметра, а також короткий посібник щодо його ефективного використання.

Коротка історія мультиметра

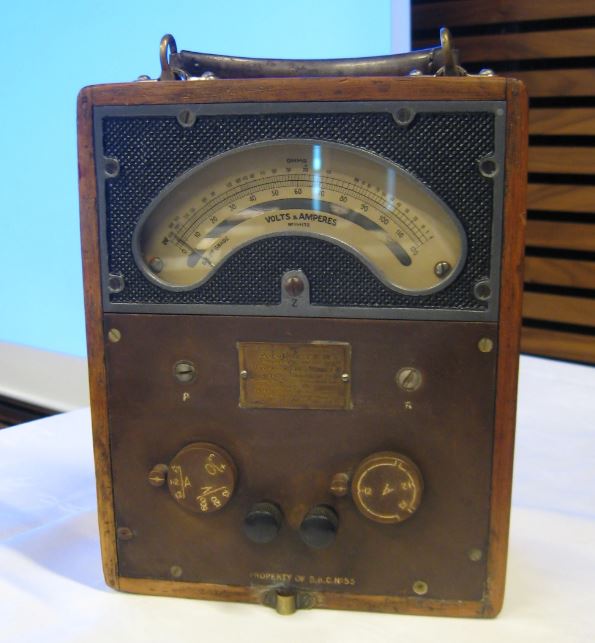

Витоки мультиметра сягають початку 1920-х років, коли інженери-електрики та техніки стикалися з обтяжливим завданням носіння кількох приладів для вимірювання різних електричних параметрів. Дональд Макаді, інженер британської пошти, був серед тих, хто вважав цей процес неефективним. Розчарований необхідністю використовувати окремі прилади для вимірювання напруги, струму та опору, Макаді вирішив створити єдиний інструмент, який міг би виконувати всі ці функції. Його винахід, перший у світі «вимірювач AVO» (скорочення від ампер, вольт і ом), було новаторським нововведенням, що об'єднав можливості кількох приладів в одному компактному пристрої. Вимірювач AVO мав гальванометр з рухомою котушкою, що дозволяло йому вимірювати електричний струм, напругу та опір з розумною точністю. Створення Макаді швидко завоювало популярність, оскільки воно значно спростило робочий процес для інженерів та техніків, зменшивши необхідність перемикання між різними інструментами і тим самим підвищивши ефективність та точність електричних вимірів.

Через десятиліття мультиметр продовжував розвиватися, рухомий досягненнями в галузі технологій і зростаючими вимогами електротехнічної та електронної промисловості. Початкові аналогові мультиметри, які використовували стрілку та циферблат для відображення вимірювань, поступово поступилися місцем цифровим мультиметрам (DMM) у 1970-х роках. Впровадження цифрових технологій призвело до значного покращення точності, читання та функціональності. Цифрові мультиметри мали РК-дисплеї, які відображали виміри чітко і точно, усуваючи помилки паралаксу, пов'язані з аналоговими циферблатами. Крім того, ці цифрові пристрої часто включали більш просунуті функції, такі як автоматичний вибір діапазону, реєстрація даних та можливість вимірювання додаткових параметрів, таких як ємність, частота та температура. Згодом мультиметри стали компактнішими, портативнішими та зручнішими для користувача, що зробило їх незамінними інструментами не тільки для професійних електриків та інженерів, але й для любителів та любителів DIY. Сьогодні мультиметр є свідченням більш ніж столітнього новаторства технології електричних вимірювань, продовжуючи служити критично важливим інструментом у широкому спектрі додатків у багатьох галузях.

Як працює мультиметр

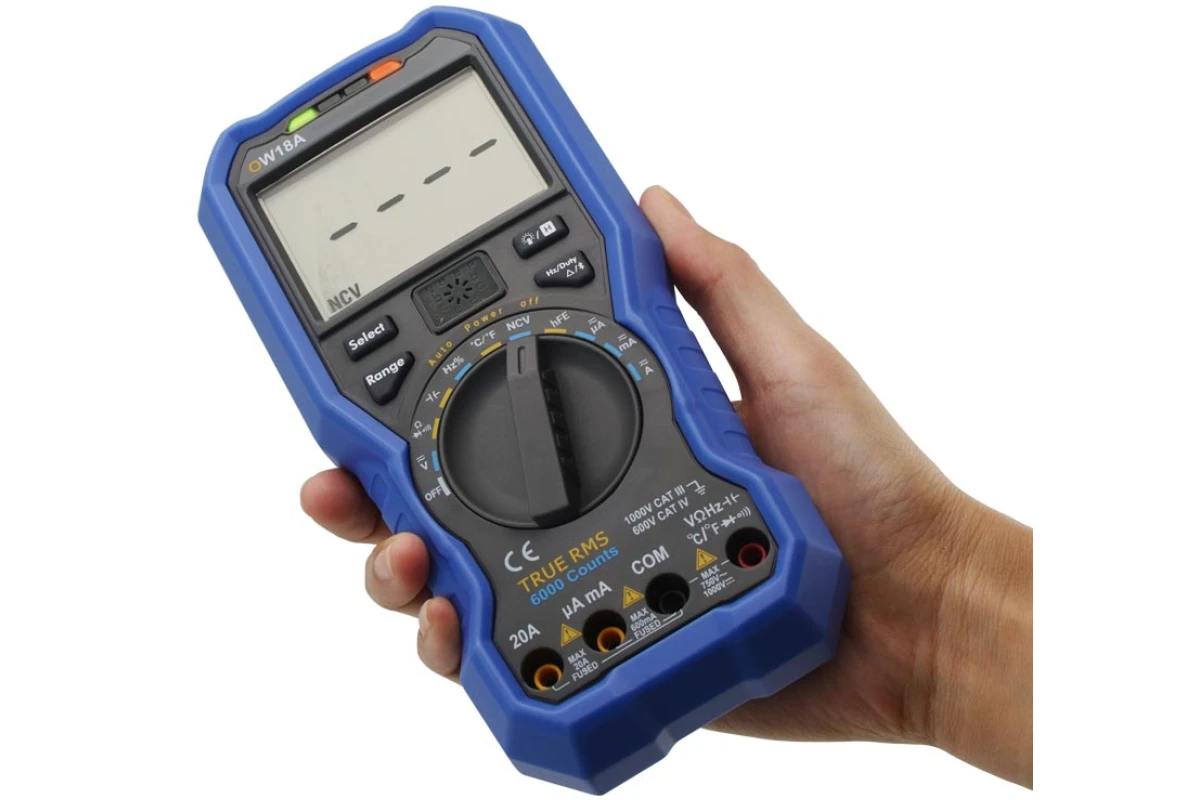

Мультиметр OW18B

Мультиметр - це портативний пристрій, призначений для вимірювання електричних властивостей, таких як напруга (вольти), струм (ампери) та опір (оми). Він складається з кількох основних компонентів: екрана дисплея, селектора, вхідних гнізд та вимірювальних проводів. Селектор дозволяє користувачеві вибрати тип вимірювання (напруга, струм або опір) та відповідний діапазон для вимірювання. Вимірювальні дроти, зазвичай червоні і чорні, використовуються для підключення мультиметра до ланцюга або компонента, що перевіряється.

При вимірі напруги мультиметр підключається до компонента або ділянці ланцюга, причому червоний провід зазвичай розміщується на позитивній стороні, а чорний провід - на негативному. Для вимірювання струму мультиметр повинен бути послідовно підключений з ланцюгом, щоб струм протікав через вимірювач. Вимір опору передбачає підключення мультиметра до компонента, при цьому ланцюг повинен бути відключений від живлення, щоб запобігти пошкодженню вимірювального приладу.

Мультиметри широко використовуються в різних додатках, включаючи тестування електричних кіл у будинках, усунення несправностей автомобільних електричних систем, ремонт побутової техніки та роботу з електронними пристроями. Розширені моделі мають додаткові функції, такі як вимірювання ємності, частоти і температури, що робить їх універсальними інструментами як для професіоналів, так і для любителів.

Як користуватися мультиметром

Ефективне використання мультиметра вимагає розуміння його різних функцій і того, як правильно підключити його до схеми або компонента, що перевіряється. При використанні мультиметра:

• Виберіть відповідну функцію: Поверніть диск вибору на потрібний тип вимірювання: напруга (В), струм (А) або опір (Ом).
• Підключіть вимірювальні дроти: вставте чорний вимірювальний провід у гніздо COM (загальне), а червоний вимірювальний провід — у гніздо, яке відповідає типу вимірювання (зазвичай позначене VΩ для напруги та опору або A для струму).
• Вимірювання напруги: Щоб виміряти напругу, торкніться вимірювальних дротів двох точок у ланцюгу, де ви хочете виміряти різницю напруги.
• Вимірювання струму: Щоб виміряти струм, розірвіть ланцюг, в якому ви хочете виміряти струм, і підключіть мультиметр послідовно.
• Вимірювання опору: Щоб виміряти опір, відключіть живлення ланцюга, підключіть щупи до компонента, і мультиметр покаже значення опору.
• Поради безпеки: завжди починайте з найвищого діапазону, щоб не пошкодити вимірювач, і ніколи не намагайтеся вимірювати опір у ланцюгу під напругою.

Важливість мультиметра

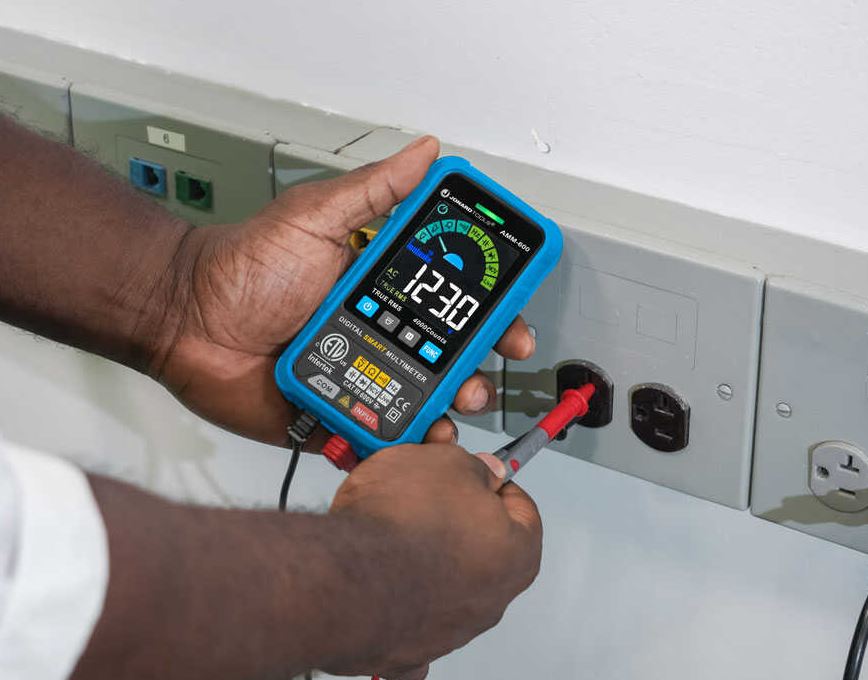

Мультиметр OW18B

Мультиметр є безцінним інструментом у багатьох галузях промисловості завдяки своїй універсальності та надійності. В галузі електротехніки він має вирішальне значення для діагностики таких проблем, як короткі замикання, обриви ланцюгів та несправні компоненти. Електрики покладаються на мультиметри, щоб переконатися, що ланцюги функціонують правильно і безпечно, перш ніж вносити зміни або ремонтувати.

В електроніці інженери та техніки використовують мультиметри для перевірки таких компонентів, як резистори, конденсатори та транзистори під час проектування, тестування та ремонту електронних пристроїв. Точність та набір функцій, доступних у мультиметрі, роблять його основним інструментом у цих процесах.

Автомеханіки також мають велику користь від мультиметрів, особливо при діагностиці електричних проблем у транспортних засобах. Від перевірки напруги акумулятора до діагностики проблем з генератором мультиметр надає необхідні дані для підтримки безперебійної роботи транспортних засобів.

Крім того, в секторі відновлюваної енергії мультиметри використовуються для встановлення та обслуговування сонячних панелей та інших енергетичних систем, гарантуючи їхню максимальну ефективність. Без мультиметра професіоналам у цих областях було б складно точно вимірювати, усувати неполадки та ремонтувати електричні системи.

Висновок

Мультиметр – це більше, ніж просто інструмент; це важливий прилад, який дозволяє професіоналам у різних галузях працювати безпечно та ефективно. Його здатність вимірювати напругу, струм та опір робить його незамінним для діагностики та усунення несправностей електричних та електронних систем. Незалежно від того, чи ви є електриком, інженером або любителем DIY, розуміння того, як ефективно використовувати мультиметр, має вирішальне значення. Освоївши цей універсальний інструмент, ви зможете забезпечити точність та безпеку у всіх своїх електротехнічних проектах.
