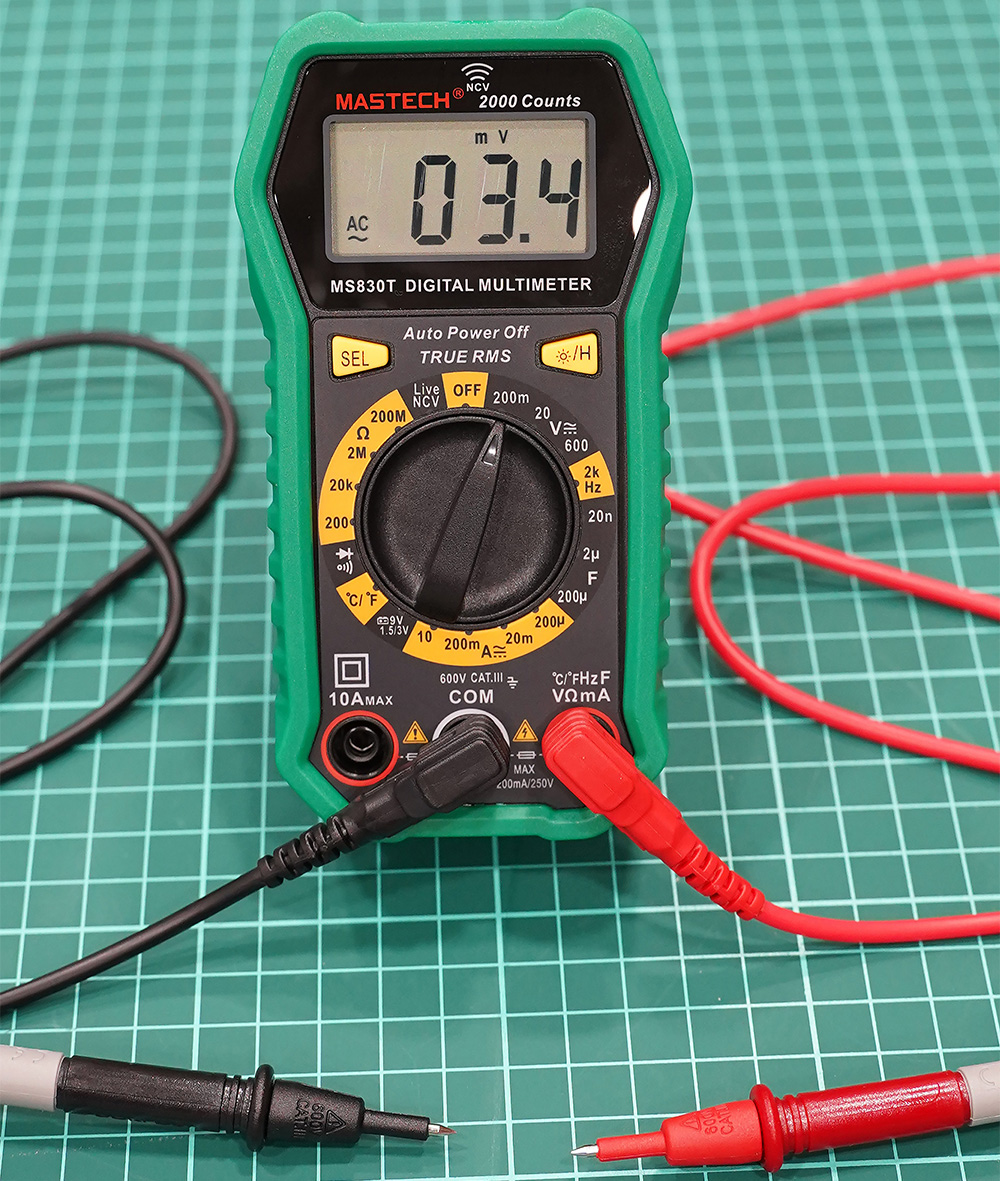

Чому мультиметри показують невелику напругу, навіть якщо вони нічого не підключені?

Якщо ви коли-небудь помічали, що ваш мультиметр показує невеликі значення напруги, коли він ні до чого не підключений, ви не самотні. Це явище поширене і часто збиває з пантелику новачків.

Причини

1. Паразитна ємність

Одним із головних винуватців цих несподіваних показань напруги є паразитна ємність. Місткість відноситься до здатності системи зберігати електричний заряд. Навіть у розімкнутому ланцюзі, де ваш мультиметр не підключений до жодного джерела живлення, він може вловлювати невеликі кількості електричного заряду з навколишнього середовища. Ця паразитна ємність, хоч і незначна, достатня для реєстрації невеликої напруги на вашому мультиметрі, особливо якщо він налаштований на мілівольти (мВ).

2. Високий вхідний опір

Цифрові мультиметри зазвичай мають високий вхідний опір, часто в діапазоні мегаом (МОм). Цей високий опір означає, що мультиметр не навантажує ланцюг, що вимірюється ним. Однак це також робить пристрій більш чутливим до невеликих напруг, що часто називають «примарною напругою», викликаним навколишніми електромагнітними полями. Ці поля можуть походити від довколишніх електричних пристроїв, проводки або навіть людського тіла.

3. Електромагнітні перешкоди (ЕМП)

Електромагнітні перешкоди (ЕМП) є ще одним фактором, який може змусити ваш мультиметр показувати невелику напругу. ЕМП повсюди навколо нас, вони генеруються лініями електропередач, радіо, мікрохвильовими печами і навіть стільниковими телефонами. Завдяки високому вхідному опору, мультиметр може виявляти ці низькорівневі електромагнітні поля, які він інтерпретує як невелику напругу.

4. Плаваючі входи

Коли щупи мультиметра не підключені до ланцюга, вони називаються плаваючими. Плаваючі входи дуже сприйнятливі до уловлювання невеликої напруги з навколишнього середовища. Ось чому ви можете побачити на дисплеї вагаються або невеликі постійні показання напруги.

5. Залишковий заряд

Іноді внутрішня схема мультиметра може зберігати залишковий заряд від попередніх вимірювань. Цей заряд може викликати невелике показання напруги, навіть якщо зонди не підключені до джерела живлення.

Що ви можете зробити?

Щоб забезпечити точність вимірювань і виключити ці невеликі показання напруги, що вводять в оману, ви можете зробити наступні кроки:

• Замкніть щупи один на одного: стикаючись двома щупами, ви розряджаєте всю накопичену ємність і усуваєте вплив паразитних електромагнітних полів, у результаті показання падають до нуля.

• Використовуйте екрановані кабелі: якщо ви працюєте в середовищі з високим рівнем електромагнітних перешкод, використання екранованих кабелів може знизити рівень перешкод, що вловлює мультиметр.
• Перевірте параметри мультиметра: переконайтеся, що мультиметр налаштований на відповідний діапазон та функцію для вимірювань.

У більшості випадків ці невеликі показання напруги не викликають занепокоєння, але розуміння причин, що їх викликають, може допомогти вам проводити більш точні виміри та уникнути плутанини під час роботи.
