Не претендуємо на повноту викладу матеріалу (ЧАСТИНА 1)

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою Мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Не дозволяйте проводам, ручкам, кнопкам та насадкам залякати вас. Мультиметр – це необхідний інструмент практично для будь-якого майстра-аматора. Ось що вам потрібно знати про його використання.

Як любителі, так і професіонали повинні знати всі тонкощі мультиметрів, які є інструментами вимірювання напруги та струму в рамках електротехнічних проектів. Мультиметри допомагають користувачам виявляти проблеми з проводкою та запобігати нещасним випадкам. Докладніше про ці інструменти читайте в нашому посібнику нижче, в якому перелічені типи мультиметрів, різні функції та дано поради щодо вибору правильної моделі.

Що таке мультиметр?

Мультиметр - це електричний випробувальний прилад, який вимірює напругу (вольти або В), струм (ампери або А) та опір (оми або Ω). Багато мультиметрів також перевіряють безперервність, що підтверджує постійний шлях, яким може текти електрика.

Ви можете використовувати мультиметри для перевірки напруги в ланцюзі, виявлення коротких замикань, вимірювання струму, що споживається, і перевірки функціональності компонентів. Професійні електрики, електротехніки, любителі DIY та спеціалісти з ремонту електроніки – всі використовують мультиметри для перевірки домашньої проводки, автомобільних систем чи електронних пристроїв.

Типи мультиметрів

Існує багато типів мультиметрів, і кожен із них має свою функцію. Прочитайте про різні типи нижче, щоб вибрати правильний інструмент для ваших потреб.

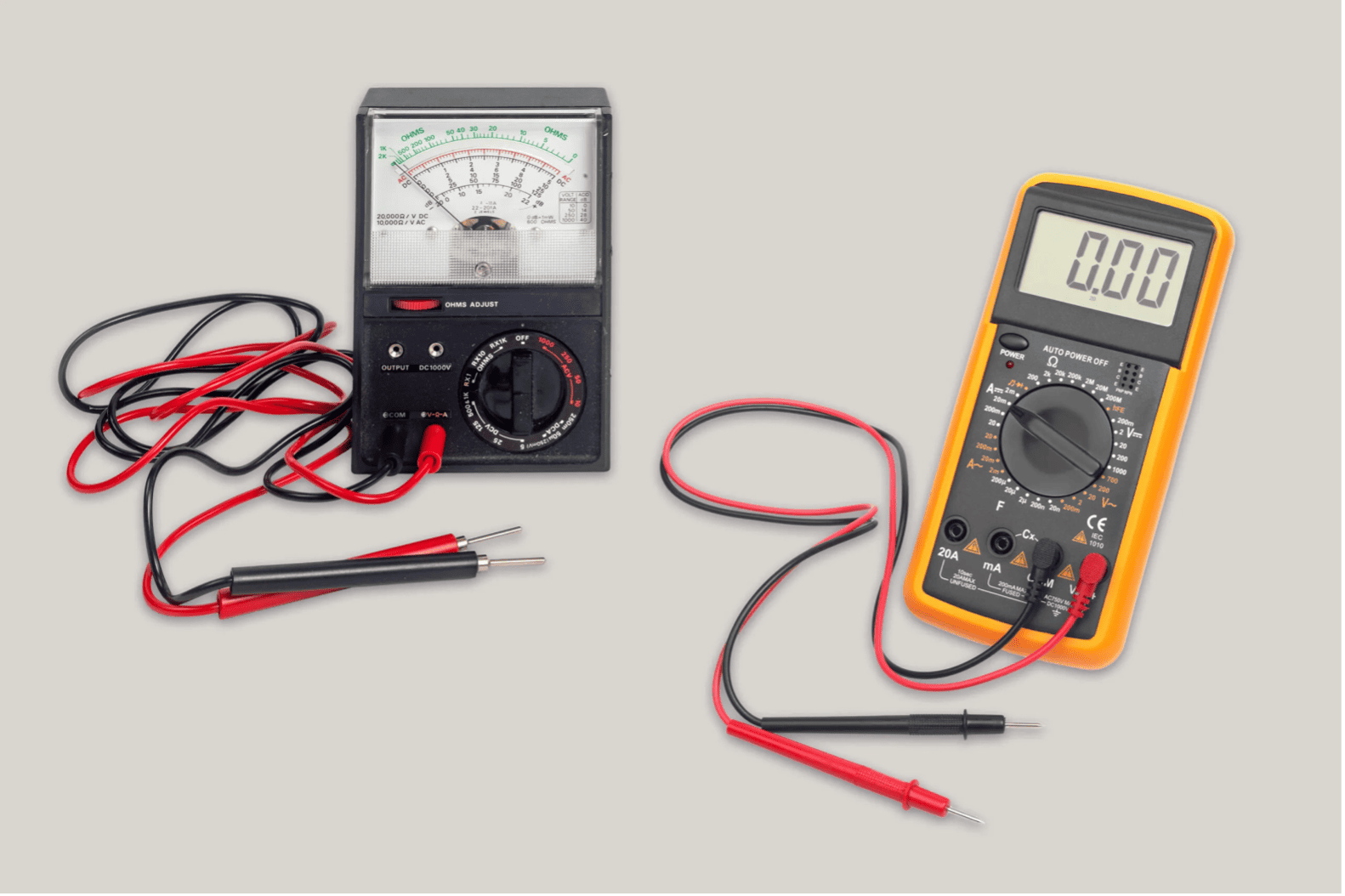

Аналогові мультиметри

Аналогові мультиметри оснащені фізичною стрілкою, яка переміщається за шкалою для відображення показань. Точне зчитування показань може бути складним, але особливо корисні для роботи з чутливою електронікою.

Цифрові мультиметри

Цифрові мультиметри є найбільш популярним варіантом як професіоналів, так любителів. Вони оснащені РК-дисплеями, на яких відображаються числові показання, що легко читаються. Цифрові мультиметри працюють швидше і точніше аналогових варіантів, але можуть пошкодити чутливу електроніку, видаючи невелику кількість вихідного струму під час тестування.

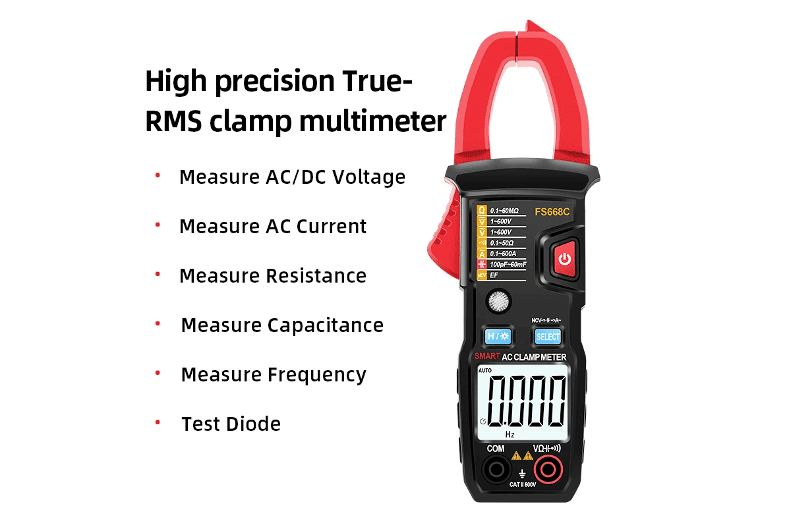

Токові кліщі

Струмовимірювальні кліщі - це спеціалізовані мультиметри, які вимірюють струм без розриву ланцюгів. У них є затискач, який відкривається, щоб охопити провід, щоб вимірювач міг виявити магнітне поле, що створює поле струму. Струмовимірювальні кліщі найкраще підходять для вимірювання великих струмів або тестування ланцюгів під напругою, коли розрив з'єднання недоцільний або небезпечний. Професіонали зазвичай використовують їх у промислових чи потужних системах.

Основні характеристики, на які слід звернути увагу під час вибору мультиметра

При виборі мультиметра враховуйте такі основні характеристики:

Автоматичний вибір діапазону проти ручного вибору діапазону

Мультиметри з автоматичним вибором діапазону вибирають відповідний діапазон вимірювань, що робить їх простими у використанні, особливо для новачків. Вони усувають необхідність оцінювати очікуваний вимір або вручну налаштовувати діапазон. Мультиметри з ручним вибором діапазону вимагають від користувача вибору відповідного діапазону, що може зайняти більше часу, але забезпечує більш швидкі свідчення та надає користувачам більше контролю.

Рейтинги безпеки

При виборі мультиметра звертайте увагу на рейтинги безпеки, особливо якщо він потрібен для професійного проекту або якщо ви працюєте з високовольтними системами. Шукайте мультиметри з рейтингами CAT (категорія), які відповідають вашому передбачуваному використанню. CAT III та CAT IV найкраще підходять для більшості домашніх та промислових застосувань та захищають від стрибків напруги та перехідних процесів.

Додаткові можливості вимірювання

Сучасні мультиметри мають такі функції, як вимірювання ємності, частоти, вимірювання температури і тестування діодів.

Як вибрати правильний мультиметр для ваших потреб

Правильний мультиметр для вас залежить від рівня знань і того, який тип проектів ви плануєте. Читайте нижче, щоб дізнатися, який профіль користувача вам найкраще підходить.

Для любителів робити все своїми руками

Майстрам-аматорам зазвичай потрібний надійний, простий у використанні мультиметр для основних домашніх електротехнічних робіт та простий діагностики автомобіля. Шукайте цифровий мультиметр із функціями автоматичного вибору діапазону, базовими вимірами напруги, струму, опору та тестером цілісності ланцюга. Клас безпеки CAT III достатній для більшості DIY-програм.

Для професійних електриків

Професійним електрикам потрібні надійніші мультиметри. Шукайте моделі з високими показниками безпеки (CAT III або IV), істинним вимірюванням RMS для точних показань змінного струму та широким спектром можливостей вимірювання. Ці моделі мають функцію реєстрації даних, запису мін/макс та вимірювання високого струму.

Для любителів електроніки

Любителям електроніки потрібні точні, чутливі мультиметри, які працюють із низьковольтними ланцюгами та компонентами. Шукайте моделі з високою роздільною здатністю, низьковольтними діапазонами постійного струму та такими функціями, як тестування ємності та транзисторів.

Основні функції мультиметра

Ви повинні розуміти основні функції мультиметра, щоб використовувати його правильно та ефективно. Зазвичай вам потрібно буде вимірювати напругу, перевіряти опір, перевіряти цілісність ланцюга та вимірювати струм.

Вимірювання напруги

Вимірювання напруги - одна з типових функцій мультиметра. Це допомагає користувачам підтверджувати джерела живлення, перевіряти рівень заряду батареї та усувати проблеми в ланцюгах. Для вимірювання напруги виконайте такі дії:

1. Встановіть мультиметр на функцію напруги (V).

2. Виберіть змінний або постійний струм, залежно від джерела живлення.

3. Підключіть чорний щуп до COM, а червоний щуп до VΩ.

4. Натисніть на щупи правильних точок у ланцюгу.

5. Вважайте показання напруги на дисплеї.

Тестування опору

Ви можете перевірити опір, щоб визначити потенційні короткі замикання.

Виконайте наступні дії.

1. Переконайтеся, що живлення не подається до ланцюга.

2. Встановіть мультиметр на опцію (Ω).

3. Підключіть щупи так само, як для вимірювання напруги.

4. Натисніть на щупи компонентів або точок ланцюга.

5. Вважайте на дисплеї значення опору.

Перевірка безперервності

Ви можете перевірити безперервність, щоб підтвердити, чи є ланцюг замкнутим, чи є розрив у з'єднанні. Мультиметри зазвичай видають звуковий сигнал, коли виявляють безперервність. Виконайте такі дії.

1. Встановіть мультиметр на безперервну функцію. Зазвичай це означає символ звукової хвилі.

2. Торкніться щупами кінців дроту чи ланцюга.

3. Прослухайте звуковий сигнал або стежте за показаннями нульового опору, щоб підтвердити безперервність

Вимірювання струму

Виміряйте струм, якщо ви хочете діагностувати електричні проблеми або перевірити споживання енергії пристроєм.

Виконайте такі дії.

1. Вставте мультиметр на функцію струму (A).

2. Виберіть змінний або постійний струм.

3. Підключіть червоний щуп до відповідного входу струму.

4. Розімкніть ланцюг і підключіть вимірювач послідовно.

5. Вважайте показання дисплея для вимірювання струму.

ПРОДОВЖЕННЯ СЛІДУЄ…
