Як на мене, так я більше люблю аналогові... ЧАСТИНА 3

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Джо Вест

Колишній інженер лабораторії НДДКР/головний науковий співробітник Hewlett-Packard/Agilent Technologies (1979 – 2003)

Чи можете ви пояснити різницю між аналоговим та цифровим мультиметром? Який тип точніший при вимірі напруги?

Короткий огляд:

Аналог:

Аналоговий мультиметр зазвичай має довгий покажчик, прикріплений до котушки дроту. Котушка налаштована так, що вона може обертатися в постійному магнітному полі, коли до неї додано постійний струм. До котушки прикріплено слабку пружину, так що за відсутності струму вона повернеться у відоме положення, як і прикріплений до неї покажчик.

Дивіться: https://en.wikipedia.org/wiki/Гальванометр

Зверніть увагу, що гальванометр насправді є приладом для вимірювання СТРУМУ, але якщо послідовно з ним підключити відповідний резистор, то, використовуючи закон Ома, величина струму (і, отже, відхилення стрілки) буде пропорційна напрузі, що перетворює його на прилад для вимірювання напруги.

Аналогові мультиметри мають (механічно) перемикаються резистори залежно від того, який діапазон напруг ви хочете виміряти, також мають різне розташування резисторів, що перемикається, для вимірювання опору зовнішнього опору, а для струму мають інший шлях через гальванометр для вимірювання струмів.

Ви можете завантажити посібники користувача та принципові схеми мультиметра Simpson 260 (разом із багатьма історичними документами за мультиметрами Simpson) за адресою https://www.simpson260.com/downloads/downloads.htm

Сільвен Ж. Р. Гарсо-Бержерон

Які переваги та недоліки використання осцилографів у порівнянні з цифровими мультиметрами (ЦММ) для студентів, які вивчають електроніку?

За допомогою осцилографа ви бачите форму сигналу, шум, якщо він присутній, фазові умови, пікову та пікову напругу, синхронізацію, особливо у цифрових схемах. Зазвичай неможливо спостерігати за тими, які використовують DVM. Вкрай важливо, щоб студенти освоїли використання DVM. DVM, встановлені на тестер безперервності, виявляються безцінними пошуку коротких замикань, обривів ланцюгів. Аналогові вимірювачі можуть перевіряти конденсатори (стара школа). Деякі DVM оснащені функцією перевірки конденсаторів, деякі навіть мають можливість перевіряти транзистори та діоди. Діоди можна перевіряти більшістю вимірювачів. Осцилографи не є відповідним інструментом для перевірки коротких замикань, урвищ ланцюгів. DVM не дуже підходить для перевірки частоти. Деякі DVM мають вбудовану функцію Гц.

Кліффорд Полак

Чому фахівці досі використовують аналогові мультиметри?

Сучасні цифрові вимірювачі мають захист автоматично, тому неправильне використання не спалить їх. Це може бути корисним для студентів або випадкових майстрів, але робить їх ретельно повільними. Аналогова стрілка негайно підстрибне, показуючи всілякі смаколики, цифровий мультиметр просто видасть дивні свідчення.

Дражен Зорич

Які переваги використання аналогового вимірювача порівняно з цифровим вимірювачем для вимірювання низьких напруг з високою точністю (наприклад, 1 мВ)?

Аналогові лічильники не кращі, але мають одну перевагу. Аналогічна перевага, чому спідометр в автомобілях аналоговий і чому цифрові лічильники мають смужку під цифрами. Набагато легше помітити рух стрілки, ніж читати цифри. Аналоговий лічильник при низькій напрузі також має проблему із внутрішнім опором. Оскільки робота заснована на магнітному полі, для переміщення стрілки потрібно вищий струм, що робить внутрішній опір низьким. Це вирішується шляхом розміщення підсилювача з високим вхідним опором перед ним, але тоді ми більше не говоримо про аналоговий лічильник.

Інша проблема – маса голки, яка перешкоджає вищим частотам.

Що стосується точності, цифрові вимірювачі набагато точніші за будь-які аналогові. 1 мВ для багатьох комерційних цифрових вимірювачів є проблемою, але для дорожчих це не так. Візьмемо, наприклад, якийсь недоступний дорогий Tek з роздільною здатністю 10 нВ і тисячами вибірок за секунду за такого дозволу.

Патрік Хіпс

У чому перевага цифрового мультиметра перед аналоговим?

Ось деякі з них:

• Цифрові вольтметри мають більш високий опір, тому вони менш впливають на контрольований ланцюг.
• Більше функціональних можливостей, таких як вимірювання ємності, індуктивності, а також покращені функції обробки, такі як усереднення, пікові значення, середньоквадратичні функції.
• Вища точність і роздільна здатність завдяки можливості вимірювання дуже малих напруг, струмів і т.д.
• Компактність - один невеликий прилад поєднує функції багатьох аналогових приладів.

Єдина проблема з цифровими лічильниками полягає в тому, що вам необхідно бути впевненим, що ваш лічильник працює відповідно до своїх специфікацій, особливо якщо він використовується для сертифікації продукції, тому їх завжди слід калібрувати.

Стен Рогак

Який мультиметр найкраще вимірює струм, аналоговий чи цифровий? Який це технічний метод?

Цікаве питання. На перший погляд це фальшиве питання. Однак у мене був технік, який використовував неправильний вимірювач і повідомляв помилкові результати, доки я не запитав, який він використовував.

Що ви вимірюєте? Глибоко в ланцюгах з високим імпедансом PWB чи відстежуєте автомобільну проводку 12 В? Хоча DMM може робити і те, й інше, простий аналоговий вимірник, як правило, менш дорогий.

Існують два основні типи мультиметрів: цифрові та лічильники Д'Арсоніваля або аналогові мультиметри.

Амперметри, як аналогові, і цифрові, вимірюють струм однаково, лише дисплей відрізняється. Струм вимірюється шляхом вставки послідовного резистора відомого значення, а потім вимірювання напруги. Точність відображення вольтметра та величина напруги, втраченої в послідовному резистори (AKA METER BURDEN), впливають на точність показань. Резистор, увімкнений послідовно з вашим ланцюгом, залежить від діапазону струму від 0,01 до 10,0 Ом для слабкого струму (10e-6) часто буде в комах.

Вольтметри:

Цифрові типи зазвичай мають дуже високий опір (вище 100 МОм), деякі — нижчі, залежно від налаштування діапазону.

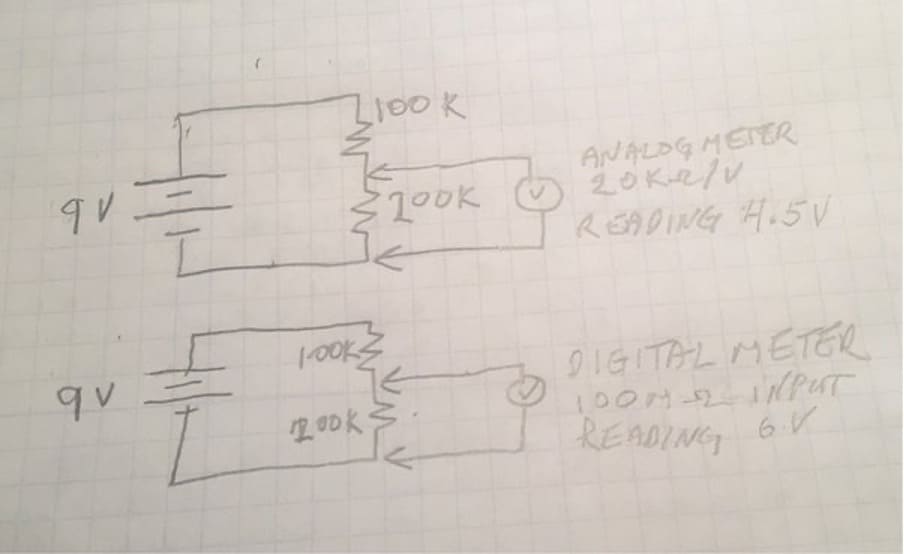

Аналогові типи зазвичай мають опір 20 кОм на вольт. Це означає, наприклад: в діапазоні 10 В вхідний опір становить 200 кОм. Що може вплинути на свідчення, як довідався мій технік. Подивіться на малюнок, щоб побачити приклад того, наскільки великою може бути помилка. Нижчий вхідний опір схожий на встановлення паралельного резистора на вашому навантаженні. Ось що сталося із вимірами мого техніка.

Цифрові типи схожі, але вхідний опір набагато більший, тому ефекти зазвичай не спостерігаються, поки ваша схема не досягне критичної точки, і тоді його необхідно включити до показань.

Мітч Андерсон

Чи є якісь «трюки», які можна використовувати з аналоговим мультиметром у порівнянні з цифровим, і чому вони можуть бути кращими для деяких завдань?

Пройшло багато часу з того часу, як я користувався аналоговим вимірювачем. Я пам'ятаю, як міг бачити пульсацію на випрямленій постійній напрузі за допомогою старого вимірювача Сімпсона, яка не відображалася на цифровому вольтметрі.

Як і у випадку з аналоговим записом звуку, аналоговий вимірювач буде давати фактичне відображення показань, що зчитуються, а не цифрове наближення показань, з урахуванням частоти дискретизації і будь-якого усереднення, яке може мати місце.

Щодо цього аналоговий вимірювач можна вважати найкращим. Осцилограф, по суті, перевершує все, якщо ви хочете побачити, що насправді робить електричний/електронний сигнал.

Михайло-26

Ви використовуєте ще аналоговий мультиметр, а не цифровий, і чому?

Дякую за A2A і я говорю рішуче «ТАК».

Однією з очевидних переваг аналогового ММ і те, що він використовує лише внутрішні елементи живлення вимірювання опору. Якщо вони розряджені, вимірник в іншому повністю придатний для використання.

DM може виявитися дуже цінним у тонкій електроніці, де потрібна «вища» точність, хоча на випробувальному стенді ви побачите мене, який використовує CRO.

Найбільш очевидною перевагою аналогового вимірювача в польових умовах є робота на автомобілі: у вас є вимірювач, підключений до джерела живлення 12 В, і ви хочете знайти великі навантаження. Цифровий вимірювач занадто зайнятий, мерехтіння «випадковими» числами всюди, тоді як аналоговий вимірювач показуватиме провали та коливання через периферичний зір.

ПРОДОВЖЕННЯ СЛІДУЄ...
