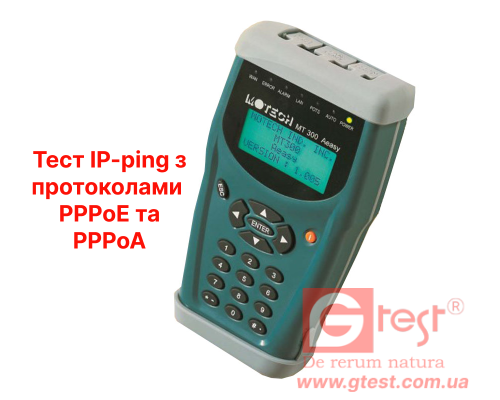

Motech MT300 Aeasy ADSL Тестер

MT300 Aeasy – портативний тестер для POT та ліній ADSL.

Це повністю інтегрований сучасний емулятор ATU-R для встановлення, кваліфікації та обслуговування лінії ADSL. MT300 також є цифровий мультиметр для усунення несправностей базової мідної петлі. Очевидно, що фахівці телекомунікацій зосереджені на цих двох функціях тестування як на основній меті усунення несправностей лінії ADSL. Це простий в експлуатації тестер, з натисканням однієї кнопки, щоб миттєво отримати бажаний результат. Крім того, його компактний дизайн та розміри приблизно 180 x 100 x 45 мм роблять утримання та експлуатацію надзвичайно простими та зручними.

Таким чином, MT300 є чудовий сучасний тестер.

Характеристики

• Малий розмір, компактність та простота експлуатації
• Повністю сучасна емуляція для додатків ADSL
• Показує швидкість висхідного/низхідного потоку, запас по шуму, SNR, згасання та вихідну потужність
• Світлодіодний індикатор для сучасного стану з'єднання
• Біти на тон у графіку через принтер чи ПК
• Тест IP-ping з протоколами PPPoE та PPPoA
• Цифровий мультиметр для усунення основних несправностей лінії
• Вимірювання опору ізоляції
• Виявлення лічильника котушки навантаження
• Збереження до 50 результатів тестування
• Вбудований порт Ethernet для роботи в наскрізному режимі


Технічні характеристики та параметри

А: Тест лінії

1. Тест контуру постійного струму

• Діапазон: 0 ~ 300 В
• Роздільна здатність: 1 В
• Точність: ±1% від показання±2В
• Спосіб підключення: Т-Р, Т-С, Р-С

2. Перевірка контуру змінної напруги

• Діапазон: 0 ~ 250 В (середньоквадратичне значення)
• Роздільна здатність: 1 В
• Точність: ± 3% показань ± 3 В
• Спосіб підключення: Т-Р, Т-С, Р-С

3. Тест контуру DCA

• Діапазон: 0 ~ 200 мА
• Роздільна здатність: 1 мА
• Точність: ± 2% показань ± 1 мА
• Спосіб підключення: Т-Р, Т-С, Р-С

4. Перевірка опору контуру

Спосіб підключення: Т-Р, Т-С, Р-С

Дисплей: Імпеданс, відстань у метрах чи футах.

5. Перевірка опору ізоляції.

• Діапазон: 100 МОм
• Роздільна здатність: 0,1 МОм
• Точність: ± 10% показань ± 0,2 МОм
• Випробувальна напруга: 100 В

Спосіб підключення: Т-Р, Т-С, Р-С

6. Вимір ємності контуру

Спосіб підключення: Т-Р, Т-С, Р-С

Дисплей: ємність, відстань у метрах чи футах.

7. Виявлення індукційної котушки

Кількість навантажувальних котушок: до 5

Точність:±1

Моделювання B.ADSLModem

1. Чіпсет: Globespan

2. Моделювання: ATU-RModem,

Режим наскрізної передачі ATU-RModem

3. Код лінії: ДМТ

4. Відповідає стандартам: ANSIT1, 413issue2, ITU-TG.992.1 (G.DMT), G.992.2 (G.Lite), ITU-TG.992.3(ADSL2),ITU-TG.992.5(ADSL2+)

5. Вимірювання швидкості висхідної/низхідної лінії зв'язку (з чергуванням/швидко)

Бітрейт при підключенні: 960 Кбіт/с у висхідному напрямку,

Східний канал 25 Мбіт/с,

Максимальна швидкість передачі даних: висхідна лінія зв'язку 960 Кбіт/с,

Східний канал 25 Мбіт/с,

Допуск по шуму: від 0 до 32 дБ

Згасання: від 0 до 64 дБ

Вихідна потужність: від 0 до 21 дБм

6. Контроль помилок посилань

FEC,CRC,HEC(помилка),LOS,LOC, ЛОФ,ЛОП,ЖКД

7. Відображає кількість біт на канал, а також може бути надіслано на принтер для друку або ПК для графічного відображення.

8. IP-тест

8.1 Підтримка протоколу

-IPoverEthernet: міст RFC1483/2684LLC/

Режим маршрутизації (зі статичним IP або призначеним DHCP)

-IPoverPPPoE: RFC2516PPPoE (статичний або динамічний), підтримується

Аутентифікація розмови PAP/CHAPPPP.

-IPoverPPPoA:RFC2346PPPoA

8.2 Результати випробувань

-Статистика повідомлень Ping: статистика надісланих/отриманих/втрачених або недоставлених повідомлень, середня/максимальна/мінімальна затримка туди та назад.

8.3 Встановлення параметрів

-Налаштування IP-адреси локального/терміналу/шлюзу

-Встановити/ім'я користувача та пароль для автентифікації сеансу PPP

9. Тестування діапазону АТМ

9.1 Перевірка контуру OAM

-Сегментне або наскрізне циклічне тестування.

10. Інтерфейс локальної мережі LAN.

Автоматичний тест наскрізного режиму 10/100M

C: Загальні характеристики

1. Дисплей: 16*4-точковий матричний РК-дисплей з підсвічуванням, який також може відображати стан синхронізації модему, вимірювання з'єднання, стан підключення до локальної мережі та світлодіодний дисплей стану тестування.

2. Роз'єм: RJ11 --- тестовий порт

RJ45 --- Інтерфейс локальної мережі

RJ11 --- послідовний порт RS-232C

3. Батарея: Ni-Mh акумуляторна батарея розміру AA.

4. Час використання батареї: зазвичай 3 години

5. Умови роботи змінного струму: 115/230 В, 50/60 Гц (через зовнішній адаптер)

6. Температура: від 0 ° до 40 ° C (робоча).-20°to70℃(зберігання)

7. Відносна вологість: ≤85%

8. Розмір: близько 180*100*45 мм.

9. Вага: близько 650 грам.

Стандартні аксесуари

• 1 тестова лінія RJ11
• 1 кабель RS232
• 1 адаптер живлення
• 4 батареї, що перезаряджаються
• 1 переносна сумка

Додаткові аксесуари: 1 принтер з послідовним портом RS232C (320 точок/лінія, графіка)

Комплект постачання

1. Прилад
2. Інструкція з експлуатації
3. Перехідник 220 В/9В
4. Набір тестових та комунікаційних кабелів
