Тестування кабелів та зіставлення проводів (EtherScope nXG, LinkRunner 10G, CyberScope)

Наступні пристрої забезпечують різні методи тестування кабелів, включаючи TDR, схему розведення, офісну ідентифікацію та тонування. Він призначений для усунення несправностей з кабелями, таких як надмірна довжина кабелів або обрив кабелів на стінній панелі або патч-панелі. Вони використовують комбінацію вимірювань TDR та опору для зіставлення проводів, вимірювання довжини кабелю та виявлення аномалій, таких як короткі замикання, урвища та розщеплені пари. Вони не проводять сертифікацію кабелів. Якщо ви хочете знайти прокладку кабелю, перейдіть до розділу «Знаходження кабелю».

• EtherScope nXG

• LinkRunner 10G

• CyberScope

Визначення схеми розведення та довжини кабелю

Ці пристрої можна використовувати для тестування віконних кабелів із зовнішнім аксесуаром WireView Cable ID) або некінцевих (відкритих) кабелів.

Ці пристрої можуть точно вимірювати довжину кабелів довжиною приблизно 300 футів (100 м) або менше з точністю плюс-мінус 6,56 футів (2 м). Він може вимірювати кабелі довжиною до 500 футів (150 м) із відносною точністю. Мінімальна довжина кабелю становить 2,6 фути (0,8 м) для точного тестування кабелю. Як для кінець, так і для некінцевих кабелів виявлення несправності також здійснюється з точністю до відстані до місця пошкодження 2,6 фути (0,8 м).

Довжина вказана кожної пари. У деяких випадках довжина однієї пари може виявитися більшою, ніж довжина іншої пари, через швидкість скручування пари.

ПРИМІТКА. Ви не можете перевірити кабель, підключений до комутатора.

ПРЕРВАНЕ ТЕСТУВАННЯ

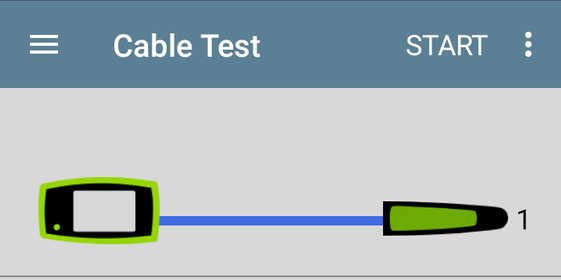

Використання кабелю з кінцевим закладенням забезпечує найбільш надійні результати вимірювання кабелю. Ви можете запустити завершений тест за допомогою адаптера ідентифікатора кабелю WireView.

За допомогою тесту кінець кабелю можна визначити наступне:

•Довжина кабеля

• Нормальна або негативна попарна полярність (наприклад, контакти 1, 2 підключені до контактів 2, 1)

• Перехресні кабелі

• Шорти

• Відкривається

• Поділ пар

• Перевернуті пари

Типи результатів випробувань підключеного кабелю описані нижче:

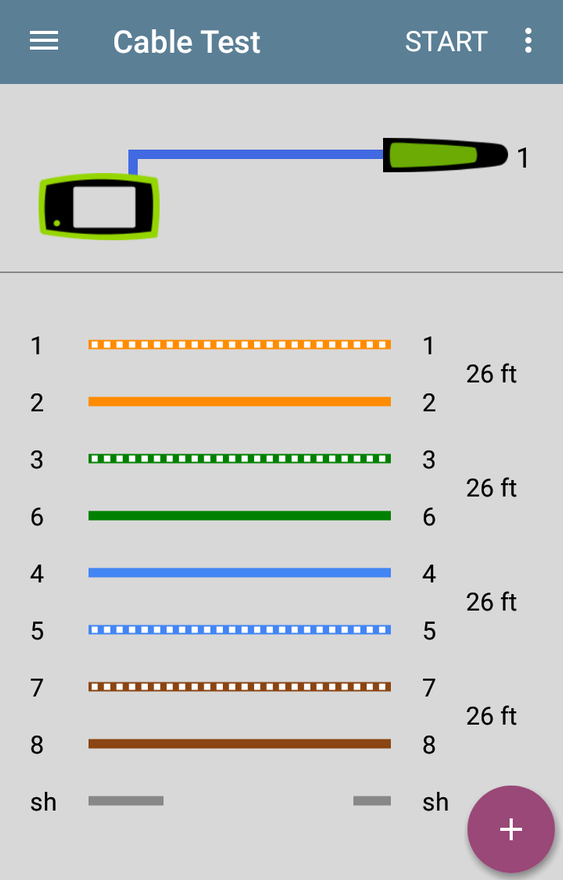

ДОБРЕ — якщо пристрій завершує тестування та відображає пари кабелів та їх довжину, значить, розпинування контактів відповідає очікуваній конфігурації схеми розведення відповідно до стандарту TIA/EIA 568. На зображенні нижче показано тест із використанням вбудованого порту WMAP, який виявив справний кабель.

ПРИМІТКА. "Ш" означає щит. У наведеному вище прикладі екранування не було виявлено, що свідчить обрив у рядку «sh».

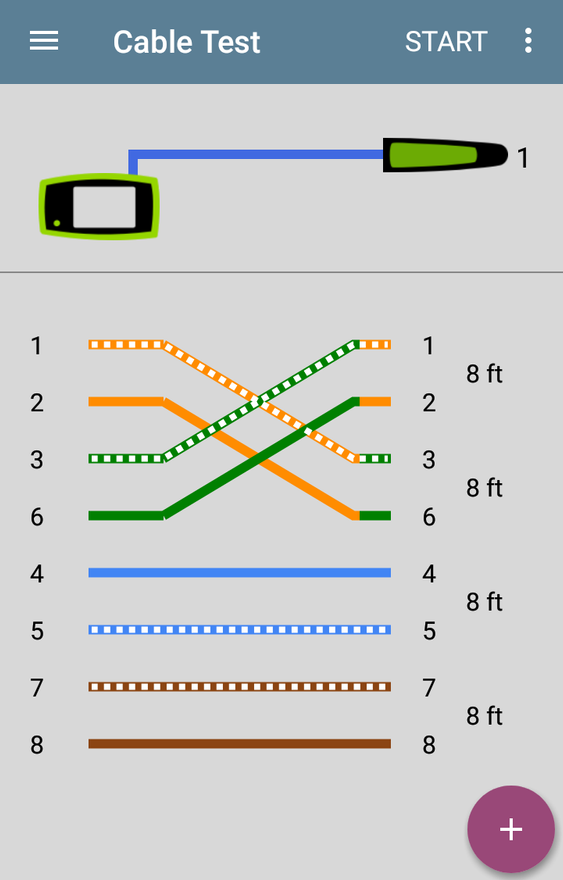

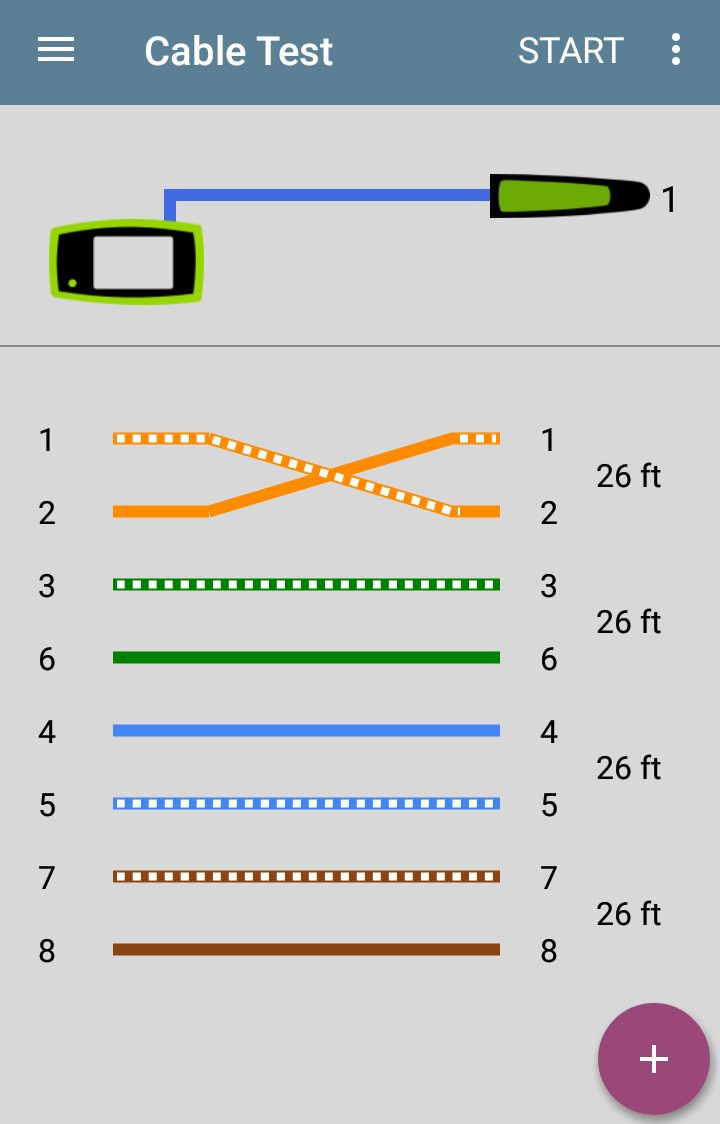

КРОСОВІР. Кросоверні кабелі є звичайною частиною Ethernet та визначаються як звичайні у стандарті IEEE 802.3. Перехресні кабелі показані із зазначенням схрещених пар та довжини. На зображенні нижче показаний тест з використанням WireView/Cable ID №1, який виявив перетин пар 1,2 і 3,6.

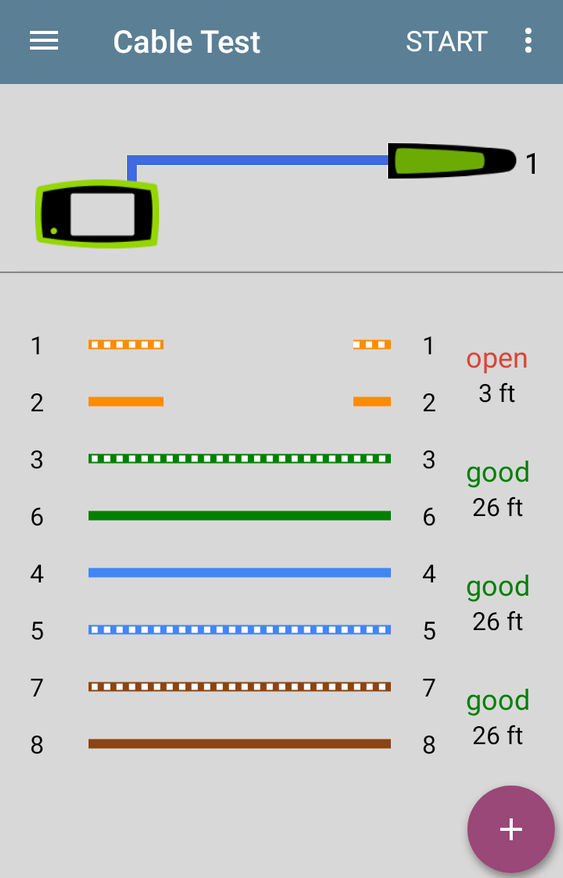

ВІДКРИТО – Розмикання визначаються безперервністю дроту. Розімкнений результат вказує на те, що один або обидва дроти в парі не мають безперервності від одного кінця до іншого. Відображається довжина, виміряна для коротшого дроту, а провід показаний з розривом посередині.

ПРИМІТКА. Якщо різниця між найдовшою парою та найкоротшою парою перевищує 5 %, більш коротка пара буде відображатися як відкрита, навіть якщо всі пари хороші. Це залежить від швидкості кручений пари.

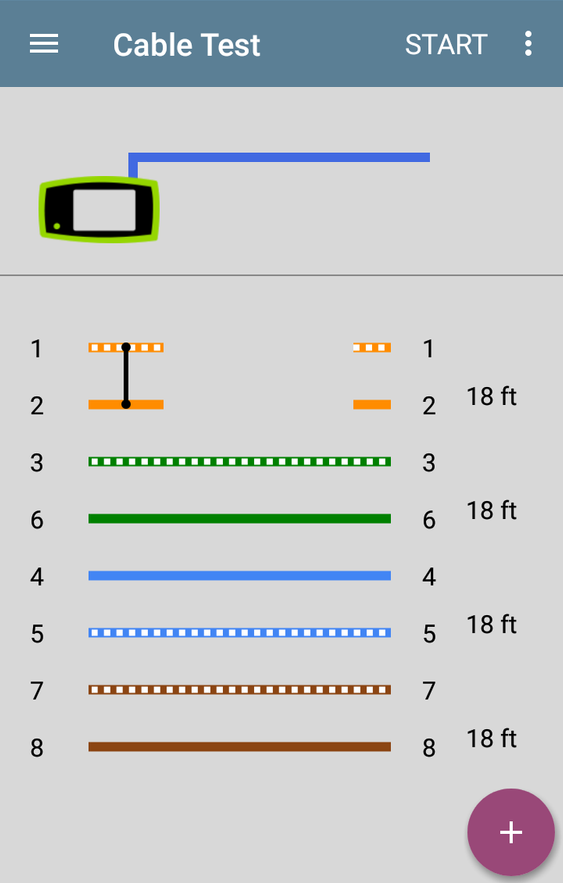

КОРОТКИЙ – Короткий результат вказує на наявність безперервності між двома проводами кабелю. На LRAT закорочені дроти відображаються чорною лінією, що з'єднує їх. На зображенні нижче показано результат короткого замикання зовнішньої пари між контактами 1 та 2.

РОЗДІЛ. Результат поділу відображається кожного разу, коли тест виявляє, що два дроти в парі не були скручені разом для забезпечення стійкості перешкод на всій довжині кабелю. Через характер розділених пар і використовуваного методу виявлення довжина розділеної пари може бути неточною.

ПЕРЕВЕРНЕ - зворотний результат виникає, коли перевірка цілісності визначає, що перший провід пари на одному кінці кабелю знаходиться на другому проводі пари на іншому кінці. Наприклад, з пари проводів 1-2 провід, прикріплений до позиції 1 контакту на одному кінці, прикріплений до позиції контакту 2 на іншому. Це також відоме як перестановка наконечника/кільця.

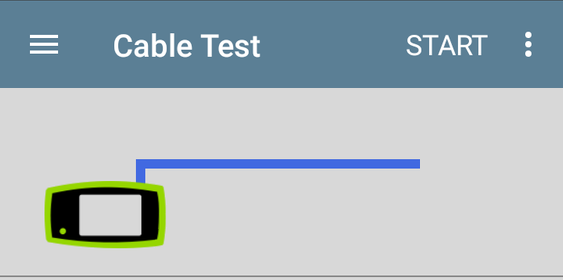

НЕПРИПИНЕНЕ ТЕСТУВАННЯ

Використовуючи тест незавершеного/відкритого кабелю, ви можете визначити таке:

•Довжина кабеля

• Шорти

• Спліт

• Відкривається, якщо вони знаходяться на відстані понад 2 метри від пристрою

Типи результатів випробувань нероз'ємного кабелю описані нижче:

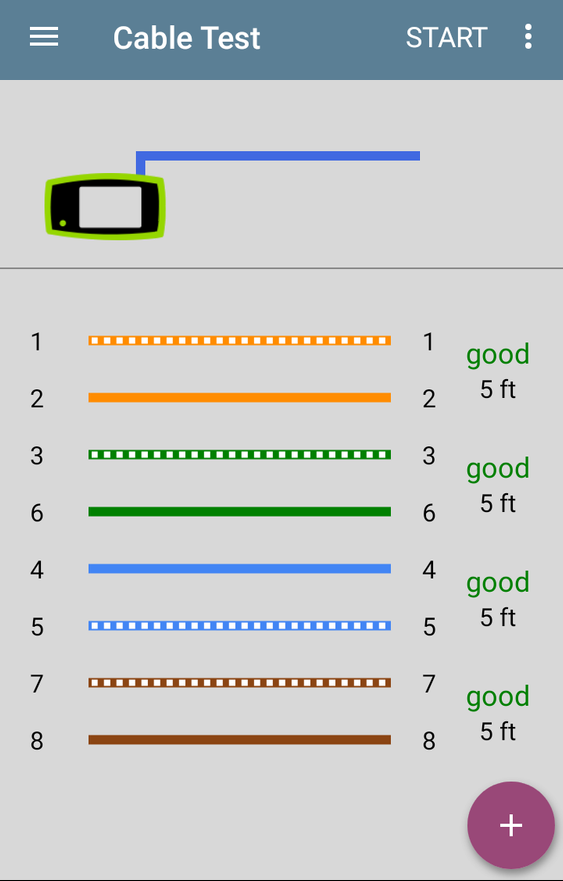

ДОБРЕ: Якщо LRAT завершує тестування та відображає пари кабелів та їх довжину разом із зеленим текстом «Добре», значить, підключення контактів відповідає очікуваній конфігурації схеми розведення відповідно до стандарту TIA/EIA 568.

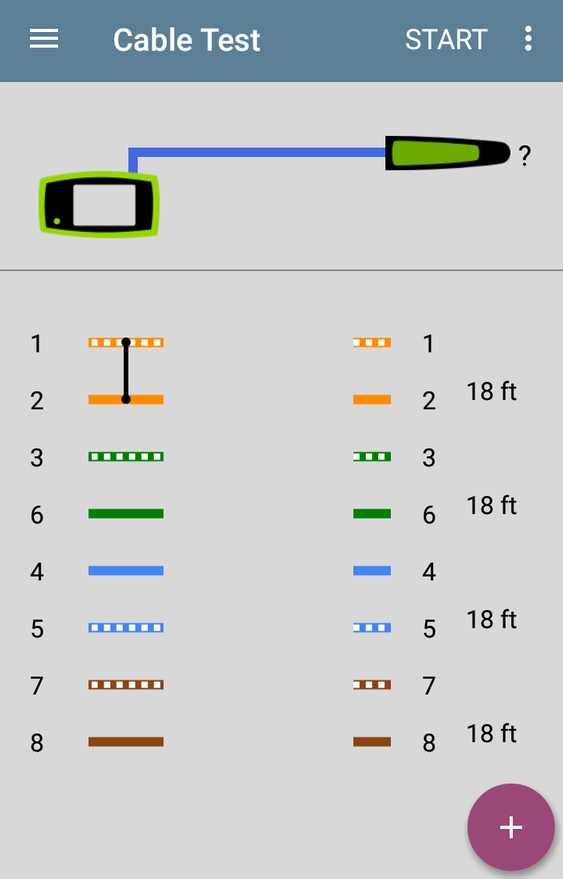

ПРО ШОРТИ повідомляють однаково добре в термінованому і безперервному тестуванні. Короткий результат свідчить про наявність безперервності між двома проводами кабелю. При тестуванні нероз'ємного кабелю поруч із закороченими проводами відображається червоний текст «Коротке замикання». На зображенні нижче показано коротке замикання між контактами 1 та 2.

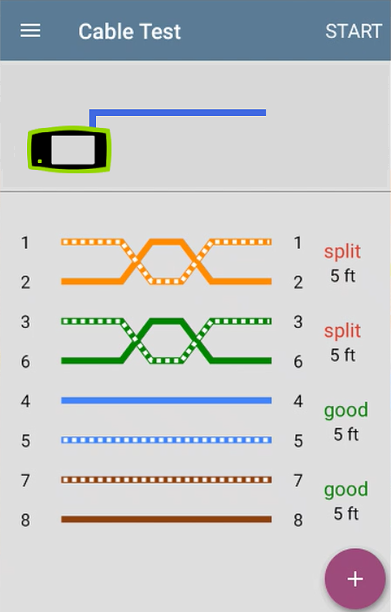

РОЗДІЛ: про розділені пари повідомляється, якщо довжина кабелю становить не менше 2,6 футів (0,8 м). Результат розділення відображається кожного разу, коли тест показує, що два дроти в парі не були скручені разом для забезпечення стійкості перешкод на всій довжині кабелю. При тестуванні нероз'ємного кабелю поруч із розділеними парами відображається червоний текст "Розділ". Через характер розділених пар і використовуваного методу виявлення довжина розділеної пари може бути неточною.

Якщо повідомляється, що коротший кабель має дві пари, які довші (і приблизно рівні за довжиною), ніж дві інші (які також приблизно рівні за довжиною), можливо, причиною є розщеплена пара, хоча про поділ не буде повідомлено. .

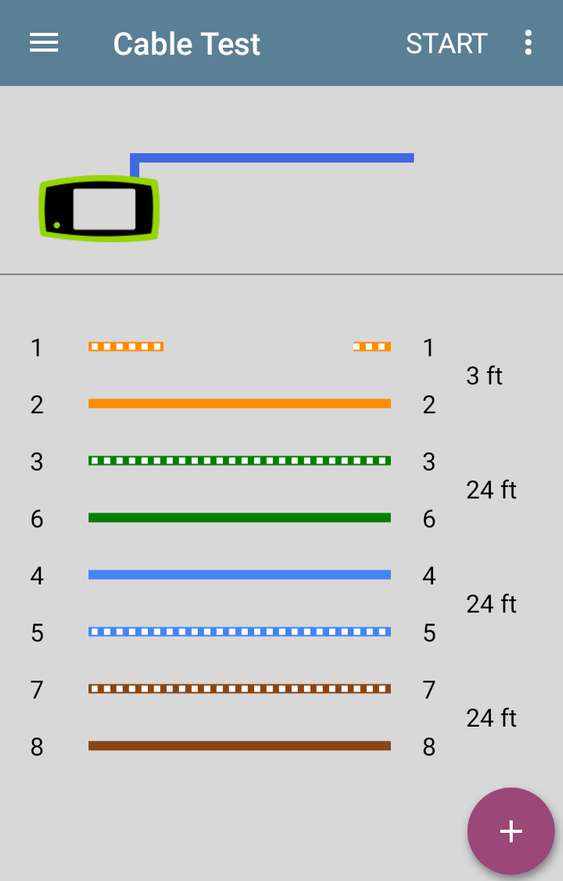

ВІДКРИТО – Розмикання визначаються безперервністю дроту. Розімкнений результат вказує на те, що один або обидва дроти в парі не мають безперервності від одного кінця до іншого. При тестуванні кабелю без віконця поруч із відкритими парами відображається червоний текст «Відкрито».

ПРИМІТКА. Кабелі з відкритими/некінцевими роз'ємами та кросоверами будуть відображатися як «хороші», оскільки LRAT не може виявити кросовери в кабелях без кінцевих роз'ємів.
