NF-8601S TDR Багатозадачний тестер із запасною акумуляторною батареєю

Увага! Стережіться підробок! Будьте розважливі! ЧИТАТИ  ➡

NF-8601S – оновлена версія багатофункціонального кабельного тестера NF-8601 , виробництва компанії NOYAFA, призначена для повнофункціонального тестування кабелів різних категорій мереж передачі даних, вимірювання перехресних перешкод, трасування кабелю, визначення довжини кабелю, виконання PING та POE – тестів. Результати відображаються на великому кольоровому дисплеї 3.7 дюйми (94 мм). Від моделі NF-8601 відрізняється наявністю функції рефлектометра, що дозволяє точно вимірювати довжину кабелю, відстань до пошкоджень та неоднорідностей у лінії рефлектометричним методом без використання віддалених ідентифікаторів.

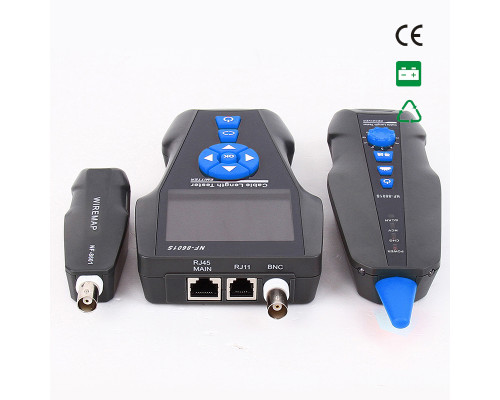

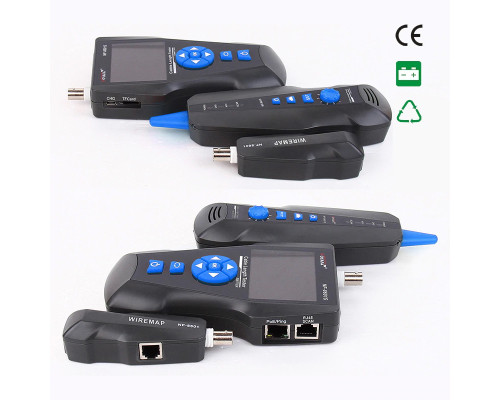

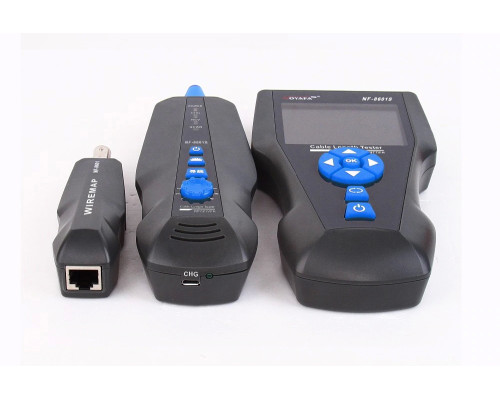

Комплект обладнання включає три компоненти: основний тестер NF-8601S-M, приймач NF-8601-S та віддалений ідентифікатор NF-8601-R.

У моделі NF-8601W в комплект входять вісім віддалених ідентифікаторів для зручності роботи та скорочення часу налагодження мережі. Призначений для застосування в таких областях, як телефонні системи, комп'ютерні мережі та інших мережах мідними/металевими провідниками.

Посібник користувача NF8601 V2.4 (рус.pdf)

Посібник користувача NF8601S V2-2019 (en.pdf)

ОСОБЛИВОСТІ :
• Перевірка PING , точок введення та перехресних перешкод мережевих кабелів.
• Області застосування: від окремо взятих кабелів до зв'язок кабелів RJ11/RJ45/BNC.
• Функції ідентифікації необхідного кабелю в архітектурі Ethernet комутатори/маршрутизатори.
• Локалізація місця короткого замикання 2-х жильних кабелів.
• Тестування довжин кабелів RJ11, RJ45, BNC у відкритих ланцюгах.
• Вбудований рефлектометр.
• Складання топограм кабельних розводок, схем відкритих, короткозамкнених, реверсивних щодо кабелів RJ11/RJ45/BNC.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ :

• Дисплей: рідкокристалічний, діагональ 3.7 дюйми (94 мм). роздільна здатність 320x240 мм, з підсвічуванням

• Типи кабелів, що тестуються: STP/UTP 5E,6E мережеві, телефонні, коаксіальні

• Максимальна відстань побудови картки: 2000 метрів

• Максимальна відстань для пошуку мереж RJ11, RJ45, BNC: 1000 метрів

• Максимальна відстань для визначення довжини кабелю RJ11, RJ45, BNC: 2000 метрів

• Мінімальна відстань для калібрування: 10 метрів

• Похибка у визначенні довжини (після калібрування) RJ11: 3%

• Похибка у визначенні довжини (після калібрування) RJ45, BNC: 5%

• Харчування: 3,7В 1800мАч

• Габарити тестера (LxWxD) 183x58x35 mm

• Габарити приймача (LxWxD) 106x32x30mm

КОМПЛЕКТ ПОСТАВКИ:
• основний тестер (NF-8601S-M) – 1 шт.
• приймач (NF-8601-S) – 1 шт.
• термінальний датчик (NF-8601-R) – 1 шт.
• літієвий акумулятор – 2 шт.
• кабель-перехідник RJ45 – RJ45 – 1 шт.
• кабель-перехідник RJ11 – RJ11 – 1 шт.
• кабель-перехідник RJ11 – крокодили – 1 шт.
• кабель USB – 1 шт.
• зарядний пристрій – 1 шт.
• сумка-чохол – 1 шт.
• інструкція з експлуатації – 1 шт.

Особливості та переваги:

• Тестер CAT5/6/7: перевірка цілісності коаксіальних кабелів, мережевих кабелів RJ45 та телефонних кабелів RJ11. Відображення несправностей проводки, наприклад, обрив ланцюга, коротке замикання і т.д.

• Тест TDR: завдяки технології TDR здійснює вимірювання довжини максимум 500 м (1640 футів) для кабелів RJ11, RJ45, коаксіальних та силових кабелів (похибка лише 2%!). За наявності несправності TDR-метр NF-8601S відображає відстань до несправності.

• Тестер кабелю Ethernet: визначення живлення за кабелями Ethernet та визначення точної напруги. Прилад відображає параметри контактів, що надсилають живлення постійного струму та дані.

• Мережеве тонер: датчик тонера з повним придушенням перешкод змінного струму для відстеження кабелів Ethernet. Для швидкого та точного відстеження кабелю доступні три режими: висока частота/перемикач PoE/низька частота.

• Блимання порту: простий та швидкий пошук порту.

Відмінні особливості

Кабелі трасування: RJ45 (включно з CAT7), RJ11, BNC, кабель живлення

Вимірювання довжини кабелю: RJ45 (включно з CAT7), RJ11, BNC, кабель живлення

Перевірка помилки кабелю: RJ45 (включно з CAT7), RJ11, BNC, кабель живлення.

Макс. Довжина кабелю: 500 м (1640 футів)

Джерело живлення: літієва батарея

Екран дисплея: кольоровий

Технологія вимірювання довжини: TDR

Протиструмові перешкоди: Так

Дані, які експортуються на ПК: Так

Порт флеш-пам'яті: Так

Сканування на комутаторі PoE: Так

Висока/Низька частота. Режим сканування; Так

Виявлення PoE: Так

Функція Пінга: Так

Виявлення напруги змінного струму: Так

Діапазон виміру довжини: 5–500 м (18–1640 футів)

Точність калібрування: 2% (+/-0,5 м або +/-1,5 фута)

Точність виміру: 3% (+/-0,5 м або +/-1,5 фута)

Вилучені блоки: 1 шт.

NF-8601S - Усунення несправностей мережі

Комбінація тесту Ethernet та наявності функцій TDR

• Виміряйте мережні кабелі та знайдіть несправності;

• Перевірити стан мережних кабелів;

• Порт блимає для визначення розташування портів та кабелів на панелі;

• Тест Ethernet для джерела живлення та продуктивності;

• 2,8-дюймовий РК-екран, заряджання через USB та додатковий TF-накопичувач.

Підтримка тестування кількох типів кабелів

NF-8601S підтримує тестування та відстеження кількох кабелів, включаючи:

• Мережеві кабелі CAT5/6/7,

• Мережні кабелі 4+2 та 8+2,

• Електричні кабелі,

• Телефонні кабелі RJ11,

• Коаксіальні кабелі.

ФУНКЦІЇ РЕФЛЕКТОМЕТРА

Вимірник довжини та дефектоскоп

Завдяки функції TDR, NF-8601S може не тільки вимірювати довжину кабелів, але й виявляти несправність проводки.

АДАПТОВАНІ ПІД КОРИСТУВАЧА РЕЖИМИ ВИМІРЮВАНЬ ПРОВЕДЕННЯ

Вимірювання кабелів 4+2 та 8+2

Вставте мережний кабель у порт RJ45 або з'єднайте затискачі типу «крокодил» і прикріпіть до затискачів додаткові дроти. Вимірюйте від 10 до 2 проводів одночасно.

ПЕРЕВІРКА СТАНУ КАБЕЛЯ

Перевірка проводки кабелю

Підключіть мережні кабелі (RJ45, RJ11, коаксіальний) до NF-8601S. Перевірте стан зіставлення. Визначте несправності, такі як короткі замикання, розриви, перетину.

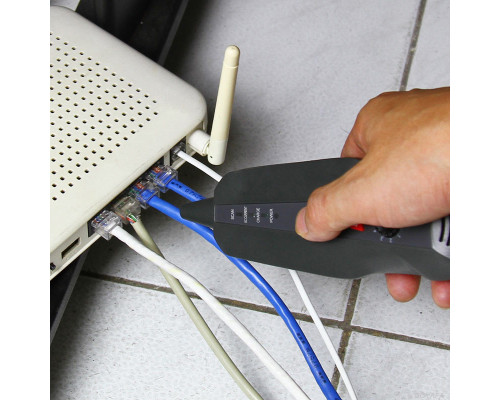

ТРАСУВАННЯ ГНУЧКОГО КАБЕЛЯ

Three Cable Tracing Modes

• Якщо мало кабелів, низькочастотного режиму буде достатньо.

• Якщо кабелі заплутані та замотані, допоможе високочастотний режим.

• Для кабелів із низькою напругою режим перемикання POE захищає пристрій.

ПЕРЕВІРКА POE

Визначення потужності Ethernet

Визначте дроти, що подають живлення на виту пару кабелів Ethernet і перевірте силу напруги.

Перевірка стану мережі

Запустіть Ping тест для вашої мережі. Перегляньте точні значення пакета даних, максимальний і мінімальний час відправлення та отримання даних.

Миготіння Порту

Підключіть один кінець кабелю Ethernet до NF-8601S. Відкрийте режим Port Flash. Знайдіть цільовий порт на комутаторі/маршрутизаторі/панелі.

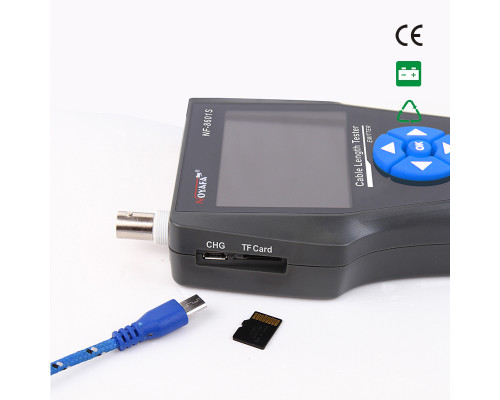

Зовнішнє сховище даних

Продукт поставляється із TF-картою ємністю 1 ГБ. Ви можете зберегти кілька даних на карті без повторного тестування.

Тим часом експорт даних на ПК стає простіше.
