NF-8200 Кабельний тестер, шукач прихованої проводки
Увага! Стережіться підробок! Будьте розважливі! ЧИТАТИ ➡
NF-8200 багатофункціональний кабельний тестер виробництва компанії NOYAFA .

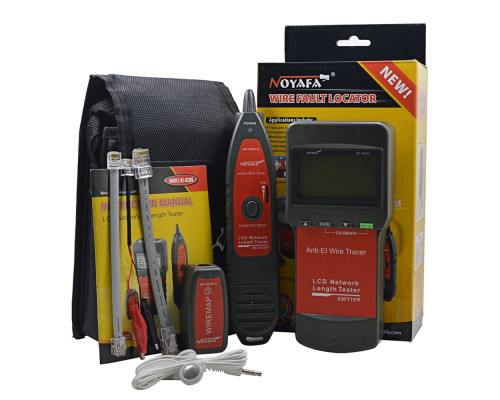

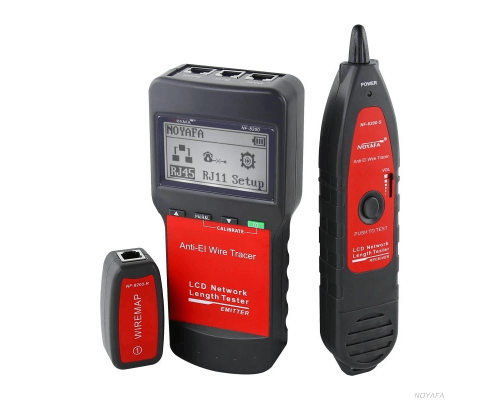

Комплект кабельного тестера NF-8200 складається з трьох елементів: основного тестера (NF-8200), приймача (NF-8200-S) та віддаленого ідентифікатора (NF-8200-R).
Призначений для тестування довжини кабелю, пошуку кабельної лінії, пошуку перехресних перешкод, обривів.
ОСОБЛИВОСТІ :
• Трасування та локалізація несправностей кабелів RJ45 (STP/4-жильний), RJ11;
• Перешкодостійкість, здатність працювати на комутаторах та маршрутизаторах;
• Вимірювання довжин кабелів RJ45, RJ11.
• Перевірка відкритих, закритих контурів, перехресних перешкод щодо кабелів RJ11, RJ45.
• Точна локалізація несправностей.
• Навушники дозволяють використовувати прилад у шумному середовищі.
Детальні технічні характеристики NF-8200
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
|
NF-8200 Специфікації передавача |
|
|
Екран РКІ |
53x25mm |
|
Тональна частота |
225Hz |
|
Максимальна дистанція трасування кабелів |
Електрифікований дріт:3000m |
|
Максимальна дистанція картування кабельної топології |
2500m |
|
Макс. Дистанція тестування довжини кабелів |
1000m |
|
Кабель для продзвонювання, під'єднаний до комутатора |
Перешкодостійкий |
|
Тональний режим |
2 тони, регульований |
|

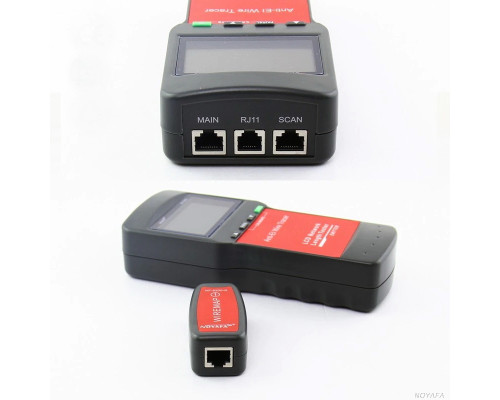

Сумісність з конекторами |
RJ11, RJ45 |
|
Індикація світлодіодами |
Карта проводки, тон, трасування |
|
Індикація кабельної топології |
РКІ (#1- #8) |
|
Екранована індикація |
РКІ (#9) |
|
Захист по напрузі |
AC 60V/DC 42V |
|
Індикація низької зарядки батарей |
LCD (6.5V) |
|
Тип батарей |
DC9.0V(NEDA 1604/6F22 DC9V) x 1pc |
|
Розміри приладу (LxWxD) |
185 x 80 x 32mm |
|
NF-8200 Специфікації приймача |
|
|
Частота |
225kHz |
|
Максимальний робочий струм |
Менш 70mA |
|
Навушники |
1 |
|
Індикація світлодіодами |
2 LEDs |
|
Тип батарей |
DC9.0V(NEDA 1604/6F22 DC9V) x 1pc |
|
Розмір приладу (LxWxD) |
218 x 46 x 29mm |
|
NF-8200 Специфікації віддаленого модуля |
|
|
Сумісність з конекторами |
RJ11, RJ45 |
|
Розміри приладу (LxWxD) |
107 x 30 x 24mm |
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернеться до нашого технічного фахівця за вказаними вище телефонами.
