Навантажувальне тестування PoE*: усунення несправностей у системах PoE

* Передача електроенергії через Ethernet (Power over Ethernet (PoE)) — технологія, що дозволяє передавати віддаленому пристрою електричну енергію разом із даними через стандартну кручену пару в мережі Ethernet. Ця технологія призначена для IP-телефонії, точок доступу бездротових мереж, IP-камер, мережевих концентраторів та інших пристроїв, до яких небажано або неможливо проводити окремий електричний кабель.

З того часу, як у 2003 році був вперше представлений початковий стандарт IEEE 802.3af Type 1 Power over Ethernet (PoE), що забезпечує потужність до 15,4 Вт (Вт), технологія розвивалася і тепер включає Type 2 (до 30 Вт), Type 3 (до 30 Вт), Type 3 (до 30 Вт), 60 Вт) та Тип 4 (до 90 Вт). Це означає, що напруга PoE тепер підтримує все: від телефонів, точок доступу Wi-Fi та камер спостереження до ноутбуків, цифрових дисплеїв і навіть світлодіодного освітлення всього підприємства – і все це потребує різних рівнів потужності PoE.

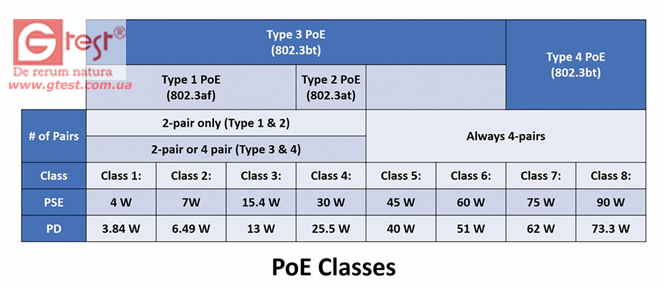

Щоб допомогти керувати вимогами PoE, IEEE також надає цим системам класи в діапазоні від 0 до 8. Тип 1 і тип 2 PoE охоплюють класи від 0 до 4 (4–40 Вт), тип 3 включає клас 5 (45 Вт) та клас 6 (60 Вт), а тип 4 включає клас 7 (75 Вт) та клас 8 (90 Вт). По суті, це означає, що ви можете мати 8 різних класів пристроїв PoE, які підтримуються одним комутатором PoE або іншим обладнанням джерела живлення (PSE). І коли один із цих пристроїв не отримує живлення, вам потрібна можливість усунути неполадки.

PoE не працює?

Існує безліч причин, з яких пристрій PoE може не працювати. Відсутність безперервності через погані кінцеві з'єднання, такі як обриви, замикання і неправильне підключення, а також пошкодження кабелю вздовж лінії зв'язку, очевидно, можуть перешкодити передачі будь-якого сигналу даних або PoE. Причиною також можуть бути підвищені втрати, що вносяться через підвищення температури або поганий дисбаланс опору постійного струму, а також пристрій, не сумісний зі стандартами IEEE PoE. Якщо канал пройшов сертифікаційне тестування, ви перевірили безперервність, а сумісний зі стандартами пристрій PoE, як і раніше, не отримує живлення, проблема може полягати в обладнанні активного джерела живлення (PSE).

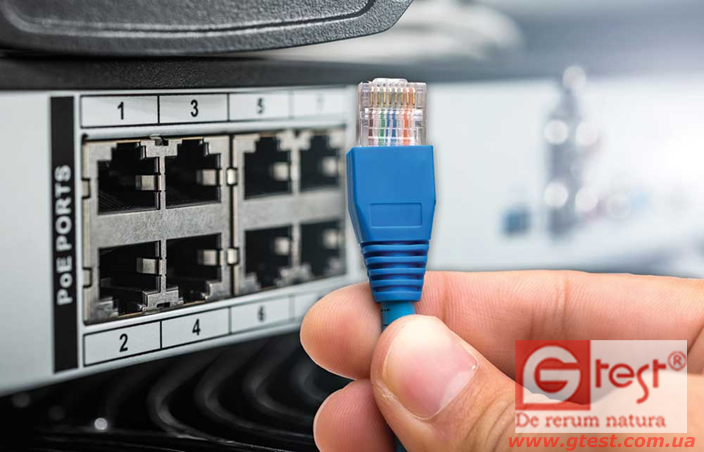

На комутаторі з підтримкою PoE потужність PoE розподіляється на кожен порт залежно від вимог підключеного до нього пристрою. Розподіл дозволяє комутатору подавати харчування з більшою ефективністю. Наприклад, типовий 24-портовий комутатор з підтримкою PoE може мати бюджет потужності 740 Вт для пристроїв живлення, що дозволяє використовувати до 30 Вт (тип 2) на кожному порту. При такому великому розмаїтті пристроїв PoE, що знаходяться зараз в мережі, практично гарантовано, що не кожному підключеному пристрою потрібно повні 30 Вт від комутатора - у вас може бути VoIP-телефон, що вимагає всього 7 Вт потужності PoE від одного порту комутатора. та камера спостереження, що вимагає 15,4 Вт на іншому порту комутатора.

За рахунок розподілу можна зменшити кількість потужності PoE, що подається на певний порт. Аналогічно, потужність PoE на порту може бути збільшена для підтримки пристрою, який потребує більше енергії. Основне практичне правило таке: щоб підключений пристрій отримував достатній для роботи рівень потужності, потужність PoE, що подається через PSE, повинна дорівнювати класу підключеного пристрою або перевищувати його. Щоб це сталося для всіх пристроїв, підключених до PSE, загальна потужність, необхідна всім пристроїв, не може перевищувати загальний бюджет потужності PSE.

Хоча сучасні вдосконалені комутатори PoE можуть визначати вимоги до потужності підключених пристроїв за допомогою повідомлень узгодження потужності та відповідним чином розподіляти потужність, при збоях у зв'язку можуть виникнути проблеми: PoE розподіляється вручну (і неправильно) для кожного порту, загальний бюджет потужності комутатора було перевищено кількість передплатників , або обладнання не може підтримувати вимоги до пристрою. А це потребує більш складного усунення несправностей.

Як перевірити PoE на порту комутатора

Мережі комутатори використовують базований на стандартах протокол виявлення канального рівня (LLDP) або протокол виявлення Cisco (CDP), які дозволяють їм виявляти підключені пристрої та демонструвати свої можливості. Ці протоколи можна використовувати для отримання інформації про комутатор і конкретний порт, включаючи ідентифікатор порту, VLAN, оголошені швидкості та PoE. Компанія NOYAFA має цілу лінійку кабельних тестерів (NF-488, GY-616) з можливостями отримувати пакети протоколу виявлення від комутатора для даного каналу та навантажувати з'єднання, щоб гарантувати, що заявлена потужність дійсно відповідає тій, що передається кабелем на пристрій.

Це називається тестом навантаження PoE.

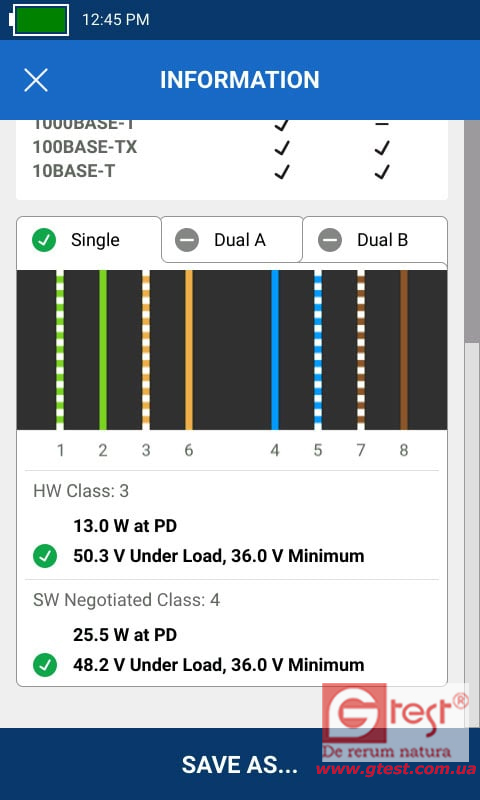

Як тестер навантаження NF-488 (кабельний тестер з функцією PoE) показує, за якими парами чотирьох парного мережного кабелю передається потужність, узгоджена з класом потужності (0-8) і навантажену потужність у ватах, що забезпечується PSE* на пристрої. Він також показує мінімально необхідну напругу, яку пристрій повинен витримувати під навантаженням на основі узгодженого класу потужності та фактичну напругу під навантаженням, щоб гарантувати відповідність цій вимогі. Оскільки узгодження потужності між PSE і PD відбувається як на апаратному, так і на програмному рівні, щоб гарантувати, що пристрій має можливість підключення до мережі та забезпечити динамічний розподіл за допомогою PoE комутатора, NF-488 відображає цю інформацію як для апаратного, так і для програмного забезпечення. сорт. Пристрій PoE не проходить тестування за допомогою NF-488, якщо узгоджений клас обладнання або програмного забезпечення перевищує потужність, яку може забезпечити PSE. Це також не вдається, якщо PSE не може подавати живлення на пристрій, оскільки максимальна потужність, яку може забезпечити комутатор, вже використовується - тобто потужність була перевищена.

NF-488 показує, як перевірити, чи підтримує комутатор PoE, і навіть вказує, чи може комутатор узгоджувати потужність з однією сигнатурою або з подвійною сигнатурою. Пристрій з однією сигнатурою підтримує однакову сигнатуру живлення в обох наборах пар (пари 1,2 і 3,6 і пари 4,5 і 7,8), в той час як пристрій з подвійною сигнатурою може мати незалежні потужності сигнатури в кожному наборі пар: 1,2 та 3,6 (Подвійний А) або 4,5 та 7,8 (Подвійний В). Ця інформація корисна, оскільки IEEE 802.3bt (тип 3 і тип 4) підтримує обидві топології, і якщо ваш комутатор підтримує лише пристрої з одним підписом, можливо, його необхідно оновити для підтримки пристроїв 802.3 bt з подвійним підписом.

У той час як сертифікаційні випробування покажуть вам, чи встановлена кабельна система підтримуватиме PoE, а прості кабельні тестери схеми розведення виявлять проблеми з безперервністю, після встановлення активних пристроїв NOYAFA NF-488 з можливостями узгодження комутатора та навантажувального тестування PoE ідеально підходить для більш складного тестування PoE.
