Мережеві та кабельні тестери. Посібник покупця

Магазин Gtest(R) пропонує широку номенклатуру кабельних тестерів за посиланням наприкінці цього Розділу, а також рекомендовані прилади для тестування кабельних та мережевих інфраструктур. Також рекомендуються статті для подальшої самоосвіти

Мережеві кабелі безпосередньо впливають на ефективність вашого бізнесу. Коли мережа відстає, псується чи виходить із ладу, відповідно, ваше підприємство втрачає гроші. Під час проектування, встановлення та обслуговування мережі вам слід регулярно перевіряти мережевий кабель на наявність уразливостей та потенційних загроз.

Для цього вам знадобиться тестер мережевих кабелів.

Щоб оцінити продуктивність вашого корпоративного кабелю, необхідно знати, який тестер кабелю вам знадобиться. Тестери мережних кабелів дуже специфічні для функції, яку ви хочете перевірити, і типу мережної проводки. Щоб допомогти вам зрозуміти, який тестер кабелю купити, ми склали повний посібник покупця по тестерам мережевих кабелів.

Великі мережеві установки складні для компаній з кількох причин. Існує безліч компонентів, кожен із яких може викликати проблеми (несправний комутатор, поганий кабель тощо). За умови забезпечення адекватного підключення для великих підприємств, університетів та великих житлових будівель зазвичай проводиться значна кількість випробувань, що входять до кожної установки. Зрештою компанія-замовник захоче переконатися, що з'єднання працюють і що компанія-установник виконала роботу правильно.

Тестер кабелю - це провідний спосіб, за допомогою якого установники можуть надати переконливий доказ того, що мережа працює так, як і очікувалося. Деякі коштують кілька доларів, інші — тисячі. Ось що вам і потрібно мати чітку картину того, кабельний тестер найкраще підходив для того, чим ви займаєтесь.

Що таке кабельний тестер?

Перш ніж приступити до вибору кращого тестера, давайте спочатку розглянемо, що саме є цим приладом.

Насправді, кабельний тестер перевіряє, що кабельне з'єднання працює так, як і очікувалося. Більшість кабельних тестерів досить прості та ефективно тестують на предмет того, чи закрито з'єднання (тобто чи правильно все, що потрібно, підключено). Ці прилади здатні надати багато інформації, наприклад, правильно / неправильно підключено з'єднання або є коротке замикання.

Більш складні тестери перевірять потужність сигналу. Погіршення сигналу може стати серйозною проблемою під час прокладання кабелів на великі відстані. Тестери кабелів також можуть перевірити, чи достатньо сильний сигнал, щоб бути задовільним для всіх сторін, що приймають, на різних кінцях мережної інфраструктури. Ці прилади також гарантують, що проведення буде працювати на правильній швидкості. Тобто чи достатньо вона якісна, щоб працювати на швидкості 10G? Або, можливо, вона працює лише на швидкості 1G. Це питання, на які цілком здатний відповісти кабельний тестер.

Висококласні тестери також перевірять опір та багато інших показників, щоб переконатися, що ваше проведення відповідає всім застосовним стандартам ISO та іншим галузевим стандартам. Таким чином, кабельний тестер можна розглядати як універсальний засіб, що дозволяє переконатися в правильності з'єднання та його очікуваній якості.

Як перевірити кабель Ethernet без тестера?

Багато невеликих компаній, що займаються установкою, спробують обійтися без тестера (або у них буде дуже простий прилад). Існує ілюзія, що якщо ви завантажуєте комп'ютер і зв'язок начебто працює або ви перевіряєте, що PoE спрацювало, то і кабель повинен працювати весь час.

Але проблема в тому, що багато глюків з кабелями не візуалізуються без наявності тестера. Затримка та перекіс, наприклад, можуть бути очевидними чи ні, але вони, безумовно, можуть вплинути на вашу електроніку та загальну якість сигналу. Ця проблема виникає, коли одна або кілька кручених пар у мережному шнурі довша або коротша за інші. На великій відстані це означає, що сигнал надходить по одній із пар дротів швидше. Існують специфікації, у яких вказано допустимі межі цих затримок. Тут Тут без тестера ви не обійтись. .

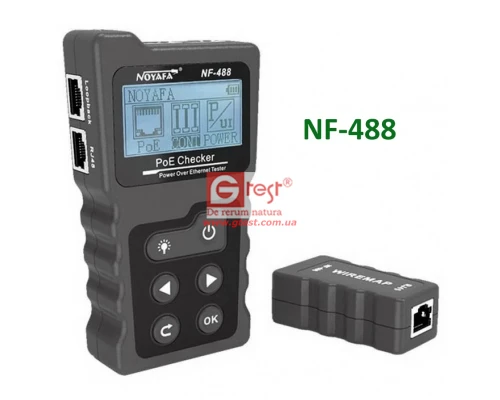

Інша проблема може виникнути із системами PoE. Багато кабелів Ethernet можуть передавати 60 Вт потужності через з'єднання Ethernet. Опір кабелю має велике значення для забезпечення стабільності з'єднання від живлення. Якщо ви виконаєте установку і не виміряєте опір, ви дивуватиметеся, чому у вас постійно виникають перебої в роботі.

Зрештою, без тестера просто неможливо дізнатися, чи справді ваша установка Ethernet вірна. Ви можете отримувати підказки тут і там, але щоб зрозуміти, що саме не так, а що правильно, вам знадобиться невеликий шматочок обладнання, який розповість вам детальну інформацію про встановлення.

На що звертати увагу при виборі кабельного тестера?

За останні роки установки Ethernet стали значно складнішими. З живленням через Ethernet, довгими кабелями, безліччю комутаторів та вищими швидкостями (наприклад, 10 Гбіт/с) зараз важливіше, ніж будь-коли, щоб ваша конкретна установка відповідала специфікаціям.

Те, що потрібно від кабельного тестера, частково залежить від того, що вам потрібно перевірити. Якщо вам потрібна базова діагностика (наприклад, щоб переконатися в правильності внутрішньої проводки), вам швидше за все підійде базовий кабельний тестер, який реалізує TDR, ідентифікацію кабелю та тонування.

TDR (рефлектометрія у часовій області), що допомагає вам виявити проблеми у вашій кабельній системі, говорячи щось на кшталт: «Проблема в 100 футах». Ви знатимете, що проблема в самому кабелі, а не в комутаційній панелі, наприклад.

Ідентифікація кабелю дозволяє перевірити, чи є кабель тим самим, який ви вважаєте. Тонування це коли ви випускаєте незбалансований тон по Ethernet, і він діє як «звук», який проходить через систему і дозволяє вам отримати уявлення про те, що з чим це пов'язано.

Це найпростіші тестери. Однак вони не розкажуть вам все, що вам потрібно знати!

Більш функціональні тестери також додають до рівняння мережеві стандарти. Замість «чи працюватиме цей кабель», ці тестери дадуть відповідь на запитання «чи працюватиме цей кабель як 10G ethernet або 1G ethernet?» А ось уже ці тестери працюють за трохи більше грошей.

Нарешті першокласні тестери перевіряють ширший спектр показників, щоб переконатися, що ваші кабелі відповідають стандартам ISO. Вони перевірять, що ваш сигнал по мідній проводці проходить через втрати, що вносяться, NEXT, PS NEXT, ACR-F, PS ACR-F, поворотні втрати, TCL, ELTCTL, затримку, перекіс і опір. Коротше кажучи, вони гарантують, що ваші кабелі не просто добрі і можуть відповідати вимогам певної швидкості; вони перевірять, щоб переконатися, що ваші лінії ідеальні!

Чому тестери мережевих кабелів такі необхідні?

Існує три основні причини втрати, ослаблення чи пошкодження даних:

• Згасання: Згасання — це ослаблення або втрата сигналу. Згасання викликається великою довжиною кабелю, збільшенням частоти чи вищими температурами.

• Шум : шум виникає, коли електричний сигнал заважає сигналу відправника. Шум може виходити від внутрішніх та зовнішніх джерел. Зовнішній шум може виходити від багатьох джерел, тому ваш мережний кабель повинен бути встановлений окремо від усього того, що може генерувати шум.

• Затримки: Затримки електричного сигналу можуть бути викликані багатьма факторами, такими як занадто довгий кабель, занадто вузька смуга пропускання або висока затримка.

Щоб запобігти ослабленню мережі, вам слід регулярно перевіряти її на наявність затримок, шумів та згасання.

На що звернути увагу при покупці мережевого тестера.

Перед покупкою тестера мережного кабелю необхідно визначити, який тип кабельного тестера вам потрібен. Ось різні критерії, які слід використовувати для оцінки тестерів кабелю:

Типи тестерів мережевих кабелів

Вам знадобиться мережевий кабельний тестер, який працює зі складністю вашої мережі. Існує три основні типи мережевих кабельних тестерів.

Перевірка тестером мережної структури

Тестер мережного кабелю здатний визначити, чи правильно підключений кабель . Найчастіше використовувані підрядниками та мережевими фахівцями тестери перевірки є першим кроком при усуненні несправностей у вашій мережі.

Тестувальник кваліфікації

Тестер кваліфікації розводки має більш складну конструкцію, щоб визначити, чи може ваш мережевий кабель підтримувати технологічні вимоги вашої мережі, такі як VoIP, Gigabit Ethernet або 100BASE-TX. Мережеві фахівці переважно використовують тестери для кваліфікаційного тестування з метою оцінки або усунення несправностей пропускної спроможності кабелю.

Сертифікаційний тестер

Сертифікаційний тестер мережного розведення визначає, чи відповідає ваш мережний кабель стандартам кабельних систем . Виробники кабелів вимагають, щоб компанії-установники комерційних мереж передачі даних використовували затверджені стандартам сертифікаційні тестери для підтвердження того, що кабель відповідає заявленим вимогам та гарантіям виробника.

Проектування та будівництво

Тестери мережевих кабелів зазвичай випускаються у двох типах моделей:

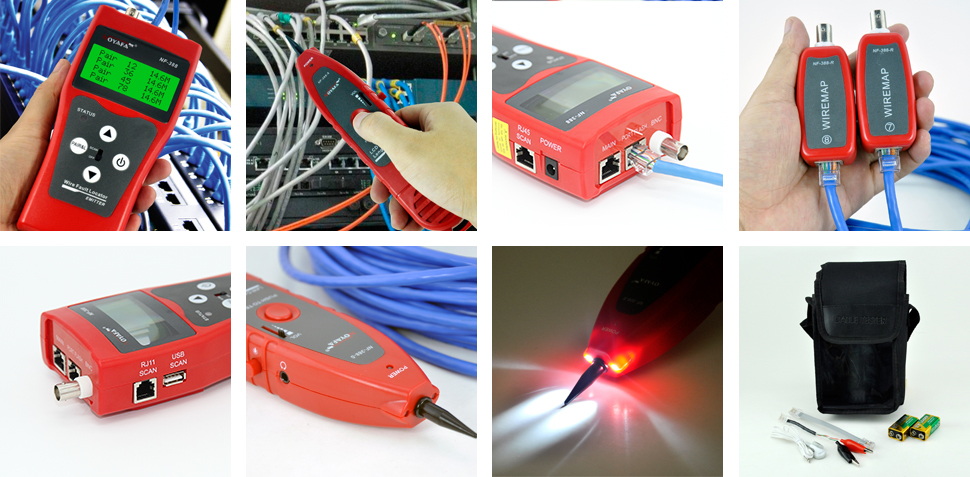

1. Портативний ручний кабельний тестер: ці тестери є єдиним інструментом з батарейним відсіком, що забезпечує зручність перенесення, експлуатації та маневреності.

2. Тестер кабелю з модульним блоком, що від'єднується: це більш грунтовний тестер, в якому один або кілька компонентів можуть від'єднуватися від основного тестера. Ці типи тестерів поширені серед моделей високої потужності, оскільки вони мають більше функцій ніж ручні тестери.

Інші важливі особливості дизайну, які ви, можливо, захочете розглянути:

• Водонепроникність: для використання на відкритому повітрі або у вологому середовищі

• У комплект входить ремінець: він не дає тестеру впасти, коли він не використовується.

Довжина кабелю Ethernet

Оскільки довжина кабелю Ethernet безпосередньо пов'язана з його власним опором і DTR, ваш тестер мережного кабелю повинен мати достатню напругу для перевірки довжини кабелю. Більшість тестерів кабелю вказують максимальну довжину кабелю, яку вони можуть виміряти за різних напруг. Вам потрібно буде перевірити довжину вашого мережевого кабелю перед покупкою тестера кабелю, щоб переконатися, що ваш тестер кабелю здатний точно оцінити вашу мережу.

Сумісність роз'ємів

Усі кабелі Ethernet мають роз'єми на обох кінцях, що дозволяє підключати мережне обладнання та інші обчислювальні пристрої. Вам необхідно перевірити, який тип роз'єму має ваш кабель, щоб ви могли знайти сумісний тестер, який може підключитися до порту кабелю.

Тестер мережного кабелю повинен підтримувати стандартні кабельні роз'єми:

• Зареєстрований роз'єм 45 (RJ45): Rj45 є найпоширенішим роз'ємом і використовується в більшості кабелів Ethernet аж до кабелю Cat 6 .

• GigaGate45 (GG45): GigaGate45 – це спеціалізована версія RJ45 для кабелів Cat 7.

• Вісім позицій, вісім контактів (8P8C): 8P8C – це спеціальний обтискний інструмент, який дозволяє вставляти окремі жили кабелю в кожен із восьми контактів гнізда RJ45.

• Коаксіальні роз'єми : Коаксіальні роз'єми з'єднують кабель з іншими пристроями та екранують кабель.

• SC/SFP : SC/SFP – це спеціальні роз'єми для оптоволоконних кабелів.

Підтримка тестування WiFi

Більшість мереж включають маршрутизатори та модеми WiFi для розширення можливостей підключення до мережі. Модем WiFi транслює мережевий сигнал за допомогою стільникових мереж для забезпечення бездротового з'єднання. Якщо ви хочете протестувати свою мережу WiFi, вам потрібно буде вибрати якісніший кабельний тестер з можливістю WiFi.

Гарантія

Можливо вам варто пошукати кабельні тестери з гарантією виробника на випадок заводських дефектів. Більшість високоякісних тестерів та тестерів мережевих кабелів корпоративного рівня постачаються з гарантією, яка захищає від несправностей.

Визначте вимоги до кабелю мережі, перш ніж купувати тестер мережного кабелю

Перевіривши мережевий кабель, включаючи визначення довжини кабелю та роз'ємів, ви маєте змогу звузити коло різних варіантів тестера мережного кабелю, необхідного вашій мережі. Вам також слід врахувати, який тип тестування потрібно провести і чи має тестування підтримувати підключення WiFi.

Іншими словами: Максимально звузивши критерії, ви зможете визначити, який тестер мережного кабелю вам знадобиться.
