Як працюють тестери мережевих кабелів: повний посібник від NetAlly

Тестери мережних кабелів – це важливі інструменти для інженерів та технічних фахівців, що дозволяють забезпечити підключення та надійність дротових мереж Ethernet. У цьому докладному посібнику ми розглянемо, як працюють тестери мережевих кабелів. Ми також обговоримо, як виявляти, локалізувати та усувати поширені несправності та проблеми, а також різницю між тестерами мережевих кабелів та тестерами мереж Ethernet.

Зміст:

• Що таке тестер мережевих кабелів?

• Якими є типи тестування мережних кабелів?

• Виявлення та локалізація несправностей за допомогою тестера мережних кабелів.

• Різниця між тестером мережевих кабелів та тестером мереж Ethernet

•Висновок

Що таке тестер мережевого кабелю?

Тестер мережевих кабелів - це спеціалізований інструмент, на який мережеві фахівці покладаються для оцінки функціональності та цілісності мережних кабелів. Його основна мета – перевірити фізичні з'єднання та проводку в мережній інфраструктурі, гарантуючи правильне встановлення для оптимальної передачі даних. Важливо знати ключові відмінності між типами кабельних тестерів та доступними технологіями та вибирати, яка з них відповідає вашим вимогам. (Зверніть увагу, що в цій статті основна увага приділяється тестуванню мідних кабелів кручений пари; тестування оптоволокна - це окрема тема.)

Три типи тестування мережних кабелів – валідація, кваліфікація, сертифікація

Валідація – базове тестування кабелю

Перевірка чи перевірка кабельної системи — це найважливіша форма тестування кабелю, у якій перевіряється з'єднання окремих проводів. Найпростіша форма тестера у цій категорії може покладатися на наявність віддаленого термінатора на дальньому кінці; Електричний імпульс посилається по дроту виявлення поширених проблем, таких як обриви (або «обриви»), короткі замикання (неправильне підключення, коли один провідник контактує з іншим) і неправильна безперервність (іноді звана «схемою розведення»). Схема розведення гарантує, що кожний провідник правильно підключений до потрібних контактів у вилках або гніздах.

Більш складні тестери використовують технологію, яка називається рефлектометрією в часовій області (TDR), при якій електричний імпульс вводиться в кабель, який відкритий або не кінець на дальньому кінці. Вимірюючи та інтерпретуючи електричні відображення, що надходять на тестер (і час проходження сигналу), він може визначати різні несправності та відстань до них, а також загальну довжину кабелю. (Для точних вимірювань довжини та відстані до місця пошкодження користувачеві необхідно ввести тип кабелю, що тестується. Для точної довжини та відстані необхідно враховувати «швидкість» кабелю, звану його номінальною швидкістю поширення (NVP) вимірювання.)

Кваліфікація. Яку смугу пропускання підтримуватиме кабель?

Перевірка можливості підключення та правильності проводки має важливе значення, але чи знаєте ви, чи достатньо якість кабелю для забезпечення необхідної пропускної спроможності? В умовах ненаситного зростання вимог до пропускної спроможності, збільшення швидкості точок доступу Wi-Fi (з багатогігабітними транзитними мережами 2,5/5 Гбіт/с) та модернізації інфраструктури з 1 Гбіт/с до 10 Гбіт/с мережні фахівці мають бути впевнені, що їхня мережа буде передавати ці дані без помилок на будь-якій відстані. максимально можлива швидкість. Простої або періодичні втрати та помилки просто неприпустимі.

"Кваліфікація" кабельної мережі означає оцінку її здатності передавати дані з певною швидкістю або швидкістю без помилок. Найнадійніша та змістовніша методологія тестування полягає у створенні та вимірюванні передачі кадрів Ethernet зі швидкістю лінії між точками по вашій мережній кабельній інфраструктурі, перевіряючи її здатність підтримувати 100M/1G/2,5G/5G/10G по мідних каналах. Для цього зазвичай використовуються два тестери, по одному на кожному кінці тестованої мережі. Попередньо налаштована швидкість мережевого трафіку генерується одночасно як у висхідному, так і в низхідному напрямку та вимірюється на кожному кінці. (Ці типи тестерів зазвичай також включають базові функції перевірки кабелю.)

Проведення цього типу тесту протягом тривалого часу (до 24 годин) служить «тестом на витримку» для виявлення наявності проблем, що періодично виникають, і шумових подій, які можуть пошкодити мережевий трафік.

Інший тип тестера кваліфікації кабелю - це той, який використовує параметричні параметри електричного сигналу (такі вимірювання, як втрати або зворотні втрати, перехресні перешкоди на ближньому і дальньому кінці і т. д.) і порівнює ці результати зі специфікаціями конкретного кабельного стандарту, наприклад TIA -568-C.2 або ISO/IEC 11801. Наприклад, якщо результати випробувань перебувають у межах вимог стандарту для кабелів категорії 6A, можна зробити висновок, що кабель підтримуватиме швидкість 10 Гбіт/с.

Але будьте обережні! Той факт, що кабель не відповідає вимогам стандарту, не означає, що кабель не може підтримувати швидку та безпомилкову передачу пакетів. Багато власників мереж витратили тисячі доларів на заміну кабелів, які не відповідали стандарту, але які все одно могли передавати кілька гігабіт мережного трафіку. Фактично, залежно від якості установки та інших параметрів (наприклад, довжини <100 метрів) навіть кабелі категорії 3 можуть підтримувати швидкість 1 Гбіт/с або вище! Кваліфікація вашої кабельної мережі шляхом передачі реальних пакетів може позбавити вас дорогих і непотрібних оновлень.

Сертифікація Чи відповідає кабельна система вимогам певного стандарту?

Єдиний спосіб гарантувати, що кабельна установка відповідає галузевому стандарту, — використовувати тестер, здатний до сертифікації, порівнюючи результати вимірювань з вимогами, встановленими Асоціацією телекомунікаційної галузі (TIA) або Міжнародною організацією зі стандартизації (ISO). Результати випробувань покажуть або «пройдено», або «не пройдено» відповідно до вимог стандарту. У цій методології не використовуються кадри даних; конкретні електричні сигнали та параметричні виміри порівнюються зі специфікаціями стандарту. Типові тестери для сертифікації кабелів можуть бути дуже дорогими одноцільовими інструментами, що робить їх дуже дорогими для багатьох монтажників і кінцевих користувачів.

Як використовувати тестер мережного кабелю

Технічні фахівці підключають тестер до кінця кабелю, що тестується (і при необхідності закладають його на дальньому кінці). Потім тестер відправляє сигнали кабелю і аналізує отримані відповіді. Цей процес допомагає виявити поширені проблеми, такі як розриви (обриви) кабелю, ненавмисні з'єднання (короткі замикання), неправильне проведення та проблеми, пов'язані з довжиною кабелю та якістю сигналу.

Точно визначаючи ці несправності, тестери мережевих кабелів дозволяють технічним фахівцям визначити точне джерело проблеми. Ця інформація має неоціненне значення для ефективного усунення несправностей і дозволяє технічним фахівцям вживати відповідних заходів для швидкого усунення проблем.

Використовуючи тестер мережевих кабелів для перевірки встановлення або додавання, переміщення та змін, технічні фахівці можуть гарантувати загальну продуктивність та надійність мережних кабелів. Правильно встановлені та перевірені кабелі зводять до мінімуму ризик проблем із мережевим підключенням, помилок передачі даних та простоїв. Це призводить до підвищення ефективності мережі, скорочення часу усунення несправностей та підвищення продуктивності.

Особливості тестерів мережевих кабелів

Тестери мережевих кабелів пропонують ряд функцій, що розширюють їх функціональність:

• Тестування можливості підключення. Тестери кабелів мережі призначені для перевірки можливості підключення кабелів. Вони можуть перевірити, чи правильне провідне з'єднання від одного кінця кабелю до іншого. Деякі моделі можуть навіть вимірювати довжину кабелю, виявляти обриви, короткі замикання або переплутані з'єднання.

• Виявлення кабелю. Базові тестери кабелів зазвичай також мають можливість подавати на провід аналоговий або цифровий тональний сигнал, який може бути виявлений і посилений приймачем, званим зондом (або тональним зондом). Це використовується для визначення розташування кабельних трас та ідентифікації окремих кабелів усередині джгутів у лотках або стійках для обладнання.

• Вимірювання потужності через Ethernet (PoE): існує два рівні перевірки PoE. Недорогі тестери здатні повідомляти про наявність і напругу PoE, що подається PSE (обладнанням джерела живлення), але тільки складніші тестери здатні проводити тестування навантаження, тобто вимірювати фактичну потужність (у ВАТ), яку фактично подає PSE. . Це єдиний спосіб гарантувати, що PD (пристрій живлення) буде мати достатню потужність для успішної роботи і що бюджет PoE комутатора не буде вичерпаний.

• Тестування мережевих з'єднань. Деякі тестери кабелів також мають можливість виявляти імпульси Ethernet-з'єднання та, в деяких випадках, фактично підключатися до мережі. Різниця між Виявленням каналу та швидкістю, з якою тестер може фактично підключитися до мережі, дуже важлива (див. «Тестер мережі Ethernet» нижче).

• Аналіз потужності сигналу. Тестери з функцією виявлення каналу можуть мати функції, що дозволяють аналізувати потужність сигналу в мережевому кабелі. У деяких випадках це повідомляє рівень імпульсного сигналу лінії зв'язку; сюди можуть належати відношення сигнал/шум (SNR) і перекіс затримки між парами, важливі вимірювання для багатогігабітних каналів (2,5 і 5 Гбіт/с).

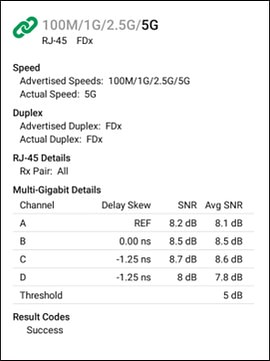

Швидкість з'єднання та сигналізація

Виявлення та локалізація несправностей за допомогою тестера мережевих кабелів

Тестери мережних кабелів здатні виявляти різні несправності та проблеми, які можуть вплинути на продуктивність мережі. До частих помилок відносяться обриви, замикання, неправильна проводка та неправильна довжина кабелю. За допомогою тестера мережних кабелів ці несправності можна локалізувати, що дозволяє технічним фахівцям реагувати швидко та ефективно.

Використовуючи функції тестера, такі як картографія проводів, вимірювання довжини та аналіз якості сигналу, мережні фахівці можуть визначити точне місцезнаходження та характер несправності. Це полегшує цілеспрямоване усунення несправностей і зводить до мінімуму час простою.

Різниця між тестером мережного кабелю та тестером мережі Ethernet

Тестер мережного кабелю призначений для діагностики потенційних проблем фізично. Він виявляє широкий спектр несправностей проводки, таких як короткі замикання, обриви проводів, перехрещені пари та переплутані пари в кабелях Ethernet. Додаткові функції розвинених моделей можуть включати можливість вимірювання довжини кабелю та відстеження відстані до місць пошкодження.

У той час як тестер мережевих кабелів перевіряє фізичну цілісність кабельних з'єднань Ethernet, які відіграють вирішальну роль у надійності мережі, тестер мереж Ethernet фокусується на забезпеченні експлуатаційних характеристик та діагностиці мережних проблем вищого рівня.

Фактичне тестування каналів – це робота тестера мережі Ethernet – складніший інструмент, призначений для тестування та оцінки продуктивності та функціональності мереж на основі Ethernet. Він вимірює передачу даних, перевіряє частоту помилок та оцінює роботу комутаторів, маршрутизаторів та інших невід'ємних компонентів мережної інфраструктури, включаючи ключові служби, такі як DHCP та DNS. Це також може включати тестування кабелю мережі, але не завжди.

Хоча деякі тестери кабелів можуть мати можливість виявляти імпульс з'єднання Ethernet, тобто визначати, чи підключений кабель до активного порту, майте на увазі, що "виявлення каналу" - це не те саме, що активне підключення до мережі. Це просто «декодування» та повідомлення про тип імпульсу каналу, який він бачить у дроті. Навіть деякі мережеві тестери можуть заявляти, що вони «підтримують 10 Гбіт/с», хоча насправді вони не можуть активно підключатися на цій швидкості — просте виявлення того, що партнер каналом здатний підключатися на такій швидкості, не те саме, що перевірка цієї можливості. Тільки фактичне з'єднання та обмін даними на потрібній швидкості гарантує, що конкретний мережевий канал працює з максимально можливою конфігурацією.

Виступаючи як повнофункціональний мережевий клієнт, мережеві тестери також перевірять доступність та функціонування ключових мережевих служб, таких як DHCP та DNS, гарантуючи, що інші підключені клієнти можуть отримати дійсну IP-адресу та дозволити мережеві адреси (URL).

Щоб забезпечити повне підключення на вищих рівнях, мережний тестер також може мати можливість перевіряти зв'язок з іншими пристроями в локальній мережі або на віддалених об'єктах та/або проводити тестування підключення TCP/IP, щоб гарантувати успішну роботу певних програм та портів у мережі. інфраструктури.

Додаткові функції складніших мережевих тестерів можуть включати захоплення пакетів, виявлення мережі, аналіз шляху, тестування продуктивності, віддалене управління та багато іншого.

LinkRunner AT від NetAlly: передове рішення для тестування мереж Ethernet

LinkRunner AT від NetAlly — це портативний тестер мереж Ethernet, який включає тестування кабелів і спеціально розроблений для того, щоб зробити процеси тестування більш швидкими і ефективними. Пристрій оснащений розширеними функціями, такими як активне тестування мережевих з'єднань на швидкості 1 Гбіт/с, ідентифікація партнера по каналу (порту комутатора), підтвердження доступності внутрішніх мережевих серверів та/або зовнішніх інтернет-сайтів, а також перевірка можливостей ключових служб (DHCP, DNS ), які виходять далеко за рамки звичайних тестерів кабелів, перевіряючи функціональність та можливості підключення ширшої мережі Ethernet.

LinkRunner AT виділяється своїм зручним інтерфейсом та здатністю швидко виявляти та усувати неполадки в мережі. Він надає докладні звіти, що дозволяє покращити документацію. Результати випробувань можна автоматично завантажувати на платформу звітності та аналізу Link-Live, щоб покращити співпрацю між мережевими інженерами та технічними фахівцями, підвищити прозорість робіт, контроль над проектами та керування автопарком. Запросіть безкоштовну віртуальну демо-версію, щоб дізнатися більше.

Висновок

Тестери мережних кабелів є основними інструментами забезпечення підключення провідних мереж. Будучи спеціалізованими пристроями для оцінки якості та цілісності з'єднань у мережній інфраструктурі, вони відіграють ключову роль у забезпеченні послідовної та ефективної передачі даних.

Ці тестери детально досліджують кожен мережевий кабель, перевіряючи наявність помилок, які можуть вплинути на продуктивність мережі, таких як відкриті з'єднання, короткі замикання, неправильне підключення і навіть проблеми, пов'язані з довжиною та якістю передачі сигналу. Ізолюючи ці фізичні проблеми, тестери мережевих кабелів не тільки допомагають швидко і точно виявити несправності, але також забезпечують ефективніше вирішення проблем фізично.

Незамінність цих інструментів обумовлена ​​їх здатністю точно відображати джерело несправності, що допомагає цілеспрямованому усунення несправностей і мінімізує час простою мережі. Удосконалені тестери мережевих кабелів відрізняються розширеними функціями, такими як зіставлення проводів, глибше тестування підключень та аналіз рівня сигналу, надаючи технічним фахівцям детальне уявлення про стан мережного кабелю. Проте вони є єдиним чинником працездатності мережі.

Хоча тестери мережних кабелів мають вирішальне значення для перевірки фізичної стійкості мережевих кабелів, всебічний огляд, що надається тестерами Ethernet мереж, такими як LinkRunner AT від NetAlly, доповнює їх функціональність. LinkRunner AT пропонує як необхідне тестування кабелю, так і поглиблену діагностику мережі, що виходить за рамки базових фізичних з'єднань, забезпечуючи повнішу картину загального стану мережі та можливостей підключення. Це призводить до покращення управління мережею, а також підвищення продуктивності та надійності.
