Перевірка взаємозв'язків кручених пар за допомогою тестера безперервності

Магазин Gtest(R) пропонує широку номенклатуру кабельних тестерів за посиланням наприкінці цього Розділу, а також рекомендовані прилади для тестування кабельних та мережевих інфраструктур. Також рекомендуються статті для подальшої самоосвіти

Огляд

У цій статті ми обговорюємо тестування кручених пар і те, чому кручений кабель, який проходить перевірку безперервності сам по собі, не є безвідмовним індикатором того, що скручування проводів підключено правильно. Ми показуємо, які помилки скручування можна виявити за допомогою простого тесту на безперервність, а які вимагають вимірювання скручування дротів.

Чим більша кількість кручених пар у кабелі, тим вище ймовірність помилки неправильного скручування під час підключення. Багато

комбінації такого неправильного розведення можна виявити за допомогою простого тесту на безперервність. Однак дехто — ні. Неправильно скручений провід, який пройшов перевірку на безперервність, буде несправну передачу сигналу під час передбачуваної роботи. Щоб гарантувати правильне розведення, слід провести тест на взаємозв'язок кручених пар.

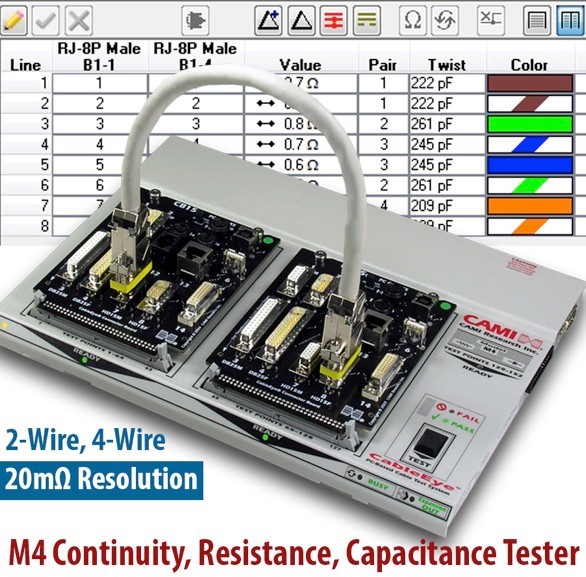

Хоча кабелі Ethernet описані в цьому розділі, зверніть увагу, що тестери безперервності багатожильних проводів (такі як пристрої CableEye) будуть вимірювати кручені пари - і навіть трійки - в будь-якому кабелі.

Вимірювання характеристик кручених пар

1 – Яка причина занепокоєння?

Виті пари, які використовуються в кабелях Ethernet, забезпечують недороге наближення до коаксіального кабелю. Чим більше витків на фут, тим вище номер категорії (наприклад, Cat 5 або Cat 6) кабелю, тим більше він схожий на коаксіальний кабель і точніше він передає сигнал без спотворень.

Однак, на відміну від коаксіальних кабелів, кручені пари можуть бути «неправильно скручені», що призводить до неправильної передачі сигналу. Зазвичай кожної сигнальної лінії навколо неї намотується додаткова сигнальна лінія, створюючи одну пару. Зазвичай кабель Ethernet містить чотири пари і має бути підключений +Signal1/-Signal1, +Signal2/-Signal2 і т.д. Якщо через неправильне розведення у нас в кабелі є дві пари, підключені +Signal1/+Signal2 і -Signal1 -Signal2, кабель буде несправним та непридатним для використання. На жаль, цей тип помилки не можна визначити тільки за допомогою вимірювань безперервності — безперервність виглядатиме правильною для будь-якого розташування скручування. Зверніть увагу, що для отримання помилкового співвідношення скрутки, подібного до цього, необхідно допустити ідентичну помилку складання на кожному кінці кабелю, що, безумовно, малоймовірно. Тим не менш, виробники та цехи зі збирання кабелів повинні гарантувати, що пари скручені правильно. Ми досягаємо цього за допомогою виміру ємності. Вимірювання ємності, отримані під час перевірки скрученої пари на котушках та кабелях,

автоматично зберігаються та можуть використовуватися для перевірки узгодженості та якості від котушки до котушки та від кабелю до кабелю. В ідеалі ваш тестер буде реєструвати всі вимірювання з'єднань для ведення обліку та аналізу.

2 – Сценарії «Туманного повороту»

В одній кручений парі два дроти, що беруть участь у процесі передачі даних, підходять один до одного набагато ближче (дві товщини ізоляції), ніж до сусідніх пар. В результаті ємність кручений пари, як очікується, буде вищою, ніж ємність між іншими проводами в кабелі (рис. 1), і з цією інформацією ми можемо визначити необхідне співвідношення.

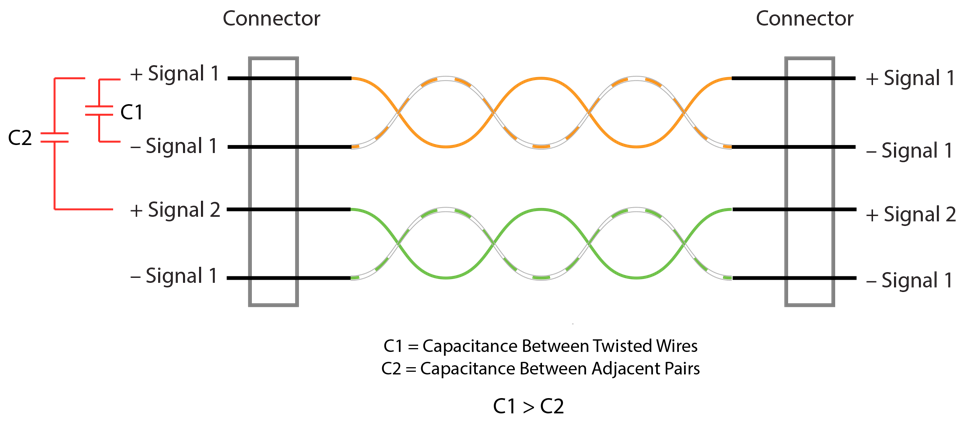

Мал. 1: Співвідношення ємностей у правильно підключеному кабелі типу «кручена пара»

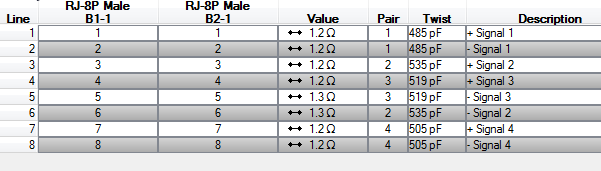

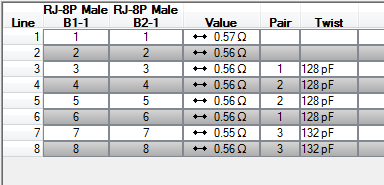

Мал. 2: Вимірювання чотирьох кручених пар кабелю Ethernet: у перших двох стовпцях вказано порядок контактів на роз'ємі, а стовпець «Пара» ідентифікує пару.

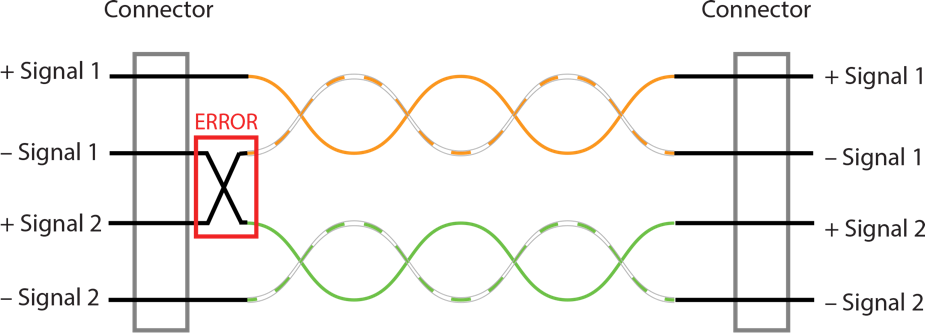

Мал. 3: Кабель з крученою парою з однією помилкою в підключенні проводів: у цьому випадку перевірка цілісності ланцюга не пройдена, тому для виявлення помилки вимірювання ємності кручений пари не потрібно.

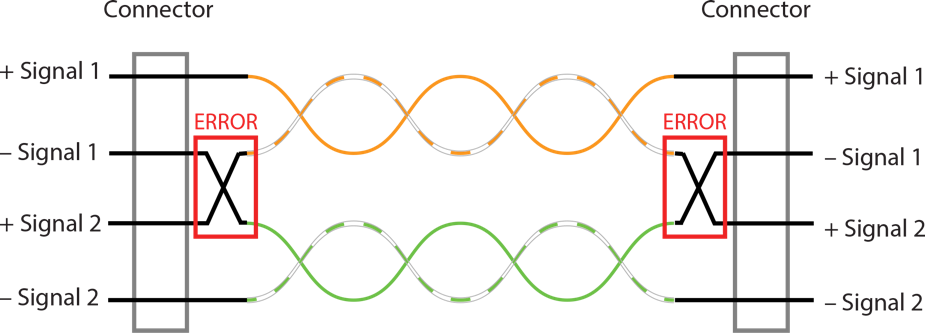

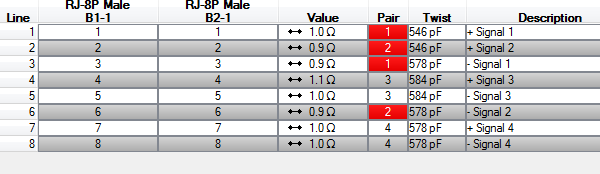

Мал. 4: Кабель витої пари з ДВОМИ помилками проводки ПРОЙДЕ тест на безперервність: Для виявлення помилки необхідний вимірювання ємності витої пари, як показано на малюнку. Тут ви бачите, що контакти 1 і 2 були змінені місцями, що спричинило помилку сполучення, як показано на цьому зображенні екрана CableEye.

Тестування кручених пар кабелів

1 - Що означає "Пройшов"?

Індикатор PASS на тесті кручений пари показує, що опір проводів відповідає пороговому значенню і що дроти правильно з'єднані в пари. Якщо ви ввели значення ємності Match Data, а також допуск, то значення, показані в Test Data, знаходяться в межах вашого попередньо встановленого допуску.

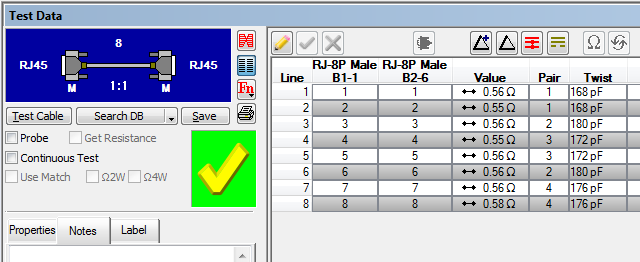

Мал. 5: Вигляд списку з'єднань Pass: кабель Ethernet, що пройшов перевірку безперервності та скручування

2 – Довжина кабелю

При підключенні обох кінців кабелю до тестера мінімальна довжина для отримання правильної пари для неекранованого кабелю Ethernet становить близько 6 футів. Для екранованого кабелю Ethernet мінімальна довжина стає на пару футів довшою, оскільки екран з'єднується із внутрішніми проводами.

3 – Послідовність тестування

Виміри опору виробляються до вимірювання сполучення та ємності. Якщо опір провідника перевищує поріг поточного опору, то вимірювання сполучення та ємності на цьому провіднику не буде виконано, і кабель вийде з ладу через надмірний опір. Коли опори прийнятні, тестер автоматично переходить до перевірки та вимірювання сполучення та ємності.

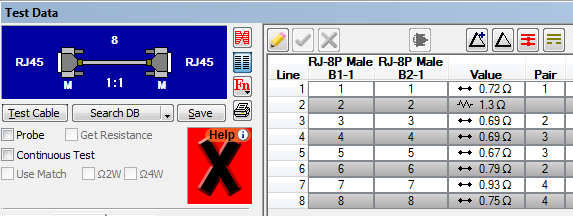

Мал. 6: Виявлення надмірного опору зупиняє тестування (лінія 2).

4 – Перехресний кабель Ethernet

Порядок провідників, який ми обговорили, можна застосувати до прямого кабелю Ethernet. Для перехресного кабелю:

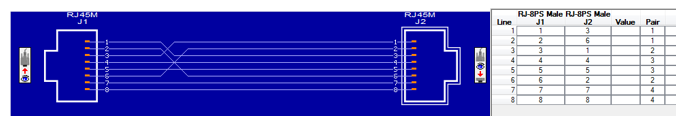

Мал. 7: Схема та список з'єднань кросоверного кабелю Ethernet

5 – Тип дроту

Хоча в прикладах описані кабелі Ethernet, описані тут тестери будуть вимірювати кручені пари (і навіть трійки) в будь-якому кабелі, що тестується.

6 – Змішування проводів

Якщо в кабелі використовуються дроти різних типів (тобто тільки деякі з них є крученими парами), перед тестуванням просто визначте пари в даних відповідності тільки для тих дротів, які є крученими (рис. 8).

Мал. 8: У цьому результаті тесту використовувалися дані відповідності з провідниками 1 і 2, які не мають запису в стовпці пари.

Висновок

Ми обговорили тестування кручених пар і показали, чому кручений кабель, який сам по собі проходить перевірку безперервності, не є безвідмовним індикатором того, що скручування проводів підключено правильно.

Багато дротові тестери безперервності можуть тестувати кручені пари для перевірки правильності взаємин кручених пар. Індикатор PASS показує, що опір дротів відповідає пороговому значенню і що дроти підключені правильно. Якщо введено цільове значення ємності та допуск, значення, показані в тестових даних, знаходяться в межах допуску ємності.

Цей метод також можна використовувати для перевірки сталості якості скручування проводів від котушки до котушки.
